M A N U A L D E U T I L I Z A R E

POST ASAMBLARE CARTER MdR

D 890 049 000

MANUAL DE UTILIZARE

CUPRINS:

1. GENERALITATI

2. DESTINATIA PRODUSULUI

3. CARACTERISTICI TEHNICE

4. COMPONENTA PRODUSULUI

4.1 PARTE MECANICA;

4.2 PARTE PNEUMATICA;

4.3 PARTE ELECTRICA;

5. FUNCTIONAREA PRODUSULUI

6. AMPLASARE, MONTARE

7. INSTRUCTIUNI DE REGLAJ SI MENTENANTA

8. INSTRUCTIUNI DE PROTECTIA MUNCII

9. GARANTII

1. GENERALITATI

1.1 Scopul si importanta Manualului de Utilizare

Manualul de utilizare a produsului se intocmeste in scopul prezentarii produsului si stabilirea instructiunilor de montare, punere in functiune, exploatare si intretinere. Respectarea instructiunilor prezentate in acest manual este necesara si obligatorie pentru obtinerea performantelor tehnice si economice scontate, in conditii de siguranta in exploatare.

In perioada de garantie prevazuta in contractul de livrare, furnizorul produselor asigura remedierea defectiunilor aparute in exploatare, daca au fost respectate toate prevederile din manual. Aceasta obligatie a furnizorului inceteaza daca se constata o interventie neconforma in perioada de garantie.

In scopul imbunatatirii calitatii produsului executantul isi rezerva dreptul de a face modificari.

1.2 Denumirea produsului

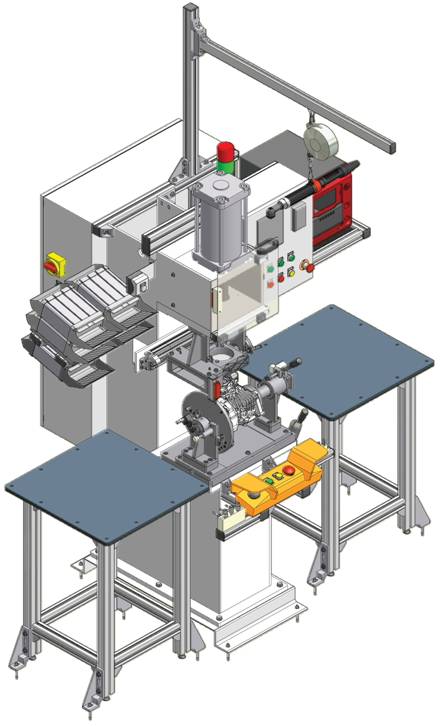

Post de asamblare carter MdR

1.3 Codul de identificare

D890049000 (Cod EE: 09.02.MPE-00.00)

2. DESTINATIA PRODUSULUI

2.1 Domeniul de utilizare

Postul de asamblare asigura asamblare in faze succesive a urmatoarelor:

-Pioni in manson7410195419

-Manson pe carter..8200988061

-Capac pe carter..8200989952

2.2 Conditii de utilizare

- Zona climatica N;

- Categoria de exploatare3;

- Temperatura mediului ambiant+ 5⁰.+35⁰ C;

- Umiditatea medie la 20⁰ C.max. 80%;

- Mediul de utilizarelipsit de acizi, gaze corozive, saruri;

- Gradul de protectie al echipamentului.IP 45

3. CARACTERISTICI TEHNICE

3.1 Caracteristici dimensionale

3.1.1 Batiu .400x700x1690 mm;

3.1.2 Dispozitiv de asezare si centrare carter..200x480x230 mm;

3.1.3 Cap de presare 160x160x790 mm;

3.1.4 Sistem de avans nicovala..300x330x300 mm;

3.1.5 Dulap electric .1200x800x300 mm;

3.1.6 Mese de asezare piese si ansamble..600x600x900 mm.

3.2 Caracteristici functionale

3.2.1 Cursa cilindrului pneumatic de presare .200 mm;

3.2.2 Cursa cilindrului pneumatic translatie.200 mm;

3.2.3 Cursa pinolei de strangere40 mm;

3.2.4 Unghiul de rotire dispozitiv162 °;

3.2.5 Presiunea maxima a cilindrului pneumatic opritor mobil:

- pentru cilindru presare6 barr;

- pentru cilindru translatie6 barr;

3.3 Caracteristici generale

3.3.1 Tactul de lucru.3 min.;

3.3.2 Productivitatea (grad de disponibilitate 90%).18 ansamble / ora;

3.3.3 Tensiunea de comanda ..24V cc;

3.3.4 Tensiune de alimentare380V ca;

3.3.5 Putere instalata1,3KVA .

4. COMPONENTA SI DESCRIEREA PRODUSULUI

4.1 Componenta partii mecanice

Principalele subansamble ale postului de asamblare sunt urmatoarele:

4.1.1. Batiu-desen nr. 09.02.MPE- 01.00

Batiul se compune din:

- Pereti laterali;

- Placa de baza;

- Placa de asezare dispozitiv de asezare si centrare cartere;

-Placa intermediara de fixare sistem de avans nicovala;

-Placa de asezare cilindru de presare.

Pe batiu se aseaza urmatoarele subansamble:

-Capul de presare;

-Sistemul de avans nicovala;

-Dispozitivul de asezare si centrare cartere

4.1.2 Dispozitiv de asezare si centrare cartere -

desen nr. 09.02.MPE- 02.00

Asigura asezarea si centrarea caterului si rotirea acestuia pentru asamblarea mansonului si capacului si consta din urmatoarele repere principale:

- Placa de baza-desen nr. 09.02.MPE-02.01;

- Suport stanga -constructie sudata- desen nr. 09.02.MPE-02.04.00;

- Ax I-desen nr. 09.02.MPE-02.08;

- Disc de asezare-desen nr. 09.02.MPE-02.13;

- Flansa strangere- desen nr. 09.02.MPE-02.18;

- Disc II- desen nr. 09.02.MPE-02.21;

- Ax II- desen nr. 09.02.MPE-02.25;

- Pinola blocare- desen nr. 09.02.MPE-02.26;

- Bucsa ghidare pinola- desen nr. 09.02.MPE-02.27;

- Suport dreapta -constructie sudata- desen nr. 09.02.MPE-02.32.00;

- Bucsa conica- desen nr. 09.02.MPE-02.35;

- Bucsa cilindrica- desen nr. 09.02.MPE-02.37;

- Indexor- desen nr. 09.02.MPE-02.38;

- Suport indexor- desen nr. 09.02.MPE-02.39;

- Surub ochi- desen nr. 09.02.MPE-02.42;

- Cep de centrare cilindric Ř10- desen nr. 09.02.MPE-02.12 ;

- Cep de precentrare- desen nr. 09.02.MPE-02.53;

- Cep de asezare- desen nr. 09.02.MPE-02.14;

- Bucsa ghidare tija- desen nr. 09.02.MPE-02.45;

- Pana blocare- desen nr. 09.02.MPE-02.47;

- Tija translatie- desen nr. 09.02.MPE-02.49;

- Bucsa blocare- desen nr. 09.02.MPE-02.52;

- Furca- desen nr. 09.02.MPE-02.55;

- Sistem blocare- desen nr. 09.02.MPE-02.57.00.

4.1.3 Sistem de avans nicovala-desen nr. 09.02.MPE-03.00

Asigura avansarea nicovalei in fata capului de presare a pionilor in mansonsi consta din urmatoarele repere principale:

- Cilindru pneumatic de translatie-cod R480154848;

- Placa nicovala-desen nr. 09.02.MPE-03.01;

- Cep centrare-desen nr. 09.02.MPE-03.03;

- Tampon-desen nr. 09.02.MPE-03.05;

- Suport translatie-desen nr. 09.02.MPE-03.08.00;

- Suport sustinere dreapta-desen nr. 09.02.MPE-03.13.00;

- Bucsa centrare-desen nr. 09.02.MPE-03.14;

- Suport sustinere stanga-desen nr. 09.02.MPE-03.18.00;

- Ghidaj superior-desen nr. 09.02.MPE-03.21;

- Placuta uzura I-desen nr. 09.02.MPE-03.23;

- Ghidaj inferior-desen nr. 09.02.MPE-03.24;

- Placuta uzura II-desen nr. 09.02.MPE-03.25;

- placuta uzura III-desen nr. 09.02.MPE-03.03.

4.1.4 Cap de presare -desen nr. 09.02.MPE- 04.00

Asigura presarea pionilor in manson si a mansonului in carter si consta din urmatoarele repere principale:

- Cilindru pneumatic Ř160x200- cod 0822 307 207;

- Tija presare - desen nr. 09.02.MPE- 04.16;

- Bucsa ghidare tija-desen nr. 09.02.MPE2- 04.14;

- Bucsa ghidare coloana-desen nr. 09.02.MPE- 04.24;

- Cep frezat-desen nr. 09.02.MPE- 04.05;

- Cep cilindric-desen nr. 09.02.MPE- 04.26;

- Coloana-desen nr.09.02.MPE- 04.22;

- Flansa presare-desen nr. 09.02.MPE-04.12;

- Dorn de centrare-desen nr. 09.02.MPE-04.01.

4.1.5 Balansor- cod 3842 520 055

Sustine masina de insurubat electrica cu control de cuplu si asigura echilibrarea greutatii acesteia in momentul deplasarii la locul de insurubare

4.1.6 Masina electrica de insurubat la cuplu IP 40-ERAL 2-60

– cod 08 C 42941

Asigura insurubarea la cuplu prescris pentru asamblarea mansonului si a capacului pe carter

4.1.7 Masa asezare manson, carter si capac-desen nr. 09.02.MPE-11.00

Asigura stocarea a patru seturi de piese pentru a fi asamblate si se compune din urmatoarele repere principale:

- Cadru din profile de aluminiu -desen nr. 09.02.MPE-11.01.00;

- Blat -desen nr. 09.02.MPE-11.02.

4.1.8 Masa asezare ansamble- desen nr. 09.02.MPE-12.00

Asigura stocarea a patru seturi asamblate si se compune din urmatoarele repere principale:

-Cadru din profile de aluminiu -desen nr. 09.02.MPE-11.01.00;

-Blat -desen nr. 09.02.MPE-11.02.

4.1.9 Masa asezare dispozitiv-desen nr. 09.02.MPE-16.00

Asigura asezarea ,centrarea si fixarea dispozitivului de asezare si centrare carter.

4.1.10 Suport scule-desen nr. 09.02.MPE-18.00

Asigura asezarea sculelor de insurubat, precum si identificarea acestora pentru folosirea la suruburile de fixare manson si capac pe carter.

4.2 Parte electrica-desen nr. 09.02.MPE-05.00

4.3 Parte pneumatica – desen nr. 09.02.MPE-01.06.00

Asigura actionarea cilindrului de presare pioni in manson, a mansonului in carter , precum si deplasarea nicovalei in dreptul capului de presare.

Este alcatuita dintr-un cilindru cu diametrul de 160mm si cursa de 200mm, un distribuitor de comanda tip TC 15, un regulator de control al presiunii (pentru intrarea capului orizontal de blocare), un grup de preparare al aerului- pentru capul de blocare ghiduri.

Reglarea presiunii generale se face de la regulatorul din compunerea grupului de preparare al aerului (FRU) si se stabileste la 6 bar ( min 4bar ), dupa care se blocheaza.

Reglarea presiunii de avans al cilindrului pneumatic de presare se face prin intermediul regulatorului de presiune general, aceasta( presiunea) reglandu-se in functie de caracteristicile functionale ale presei, astfel incat cilindrul pneumatic sa poata efectua in bune conditii presarea pionilor in manson si a mansonului in carter. Viteza de deplasare al cilindrului pneumatic se face cu ajutorul a doua drosele, montate pe orificiile energetice ale cilindrului, avandu-se in vedere ca acestea regleaza in sensul opus deplasarii.

Reglarea sistemului de deplasare nicovala se stabileste la valoarea de 6bar, prin reglarea droselelor obtinandu-se viteze optima de deplasare. Pentru comanda cilindrului fara tija, care deplaseaza nicovala, s-a utilizat un distribuitor TC 08, 5/3, cu centrul deschis, care in lipsa comenziilor electrice nu furnizeaza cilindrului aer comprimat, acesta ramanand fara forta( astfel se evita pericolul accidentarilor in momentul in care comanda bimanuala nu mai este comandata ).

5. FUNCTIONAREA PRODUSULUI

Postul de insurubare functioneaza in doua regimuri de lucru:

- manual;

- semiautomat.

5.1 Functionarea in regim de lucru manual

In regim de lucru manual realizeaza urmatoarele faze:

- deplasare cap de presare pioni: sus-jos;

- deplasare sistem de avans nicovala: avansat- retras.

5.2 Functionarea in regim de lucru semiautomat

In regim de lucru semiautomat se realizeaza secvential urmatoarele faze ale ciclului de lucru:

5.2.1 Presare pioni in manson.

- Capul de presare este in pozitia de sus( S1 actionat);

- Nicovala este in pozitia din stanga ( S4 actionat);

- Se introduce mansonul in dornul de centrare( S6 actionat);

- Se comanda bimanual avansul nicovalei in pozitia din dreapta (S5 actionat);

- Se introduc pionii in bucsele de pe nicovala;

- Se comanda bimanual coborarea capului de presare in pozitia I, de presare pioni in manson ( S2 actionat);

- Confirmare presare prin releul de presiune;

- Se ridica capul de presare in pozitia initiala( S1 actionat);

- Se retrage automat nicovala in pozitia din stanga ( S4 actionat);

5.2.2 Asamblare manson pe carter

-Asezare semicarter superior in dispozitivul de centrare si strangerea cu pinola in pozitia I1;

-Introducerea cepilor de precentrare in doua gauri diametral opuse;

-Scoaterea mansonului de pe dornul de centrare, orientarea pe cei 2 cepi de preorientare si introducerea acestuia in semcarterul superior -manual;

NOTA: In cazul in care mansonul nu a fost introdus complet in alezaj, se va proceda astfel:

- Se va introduce pe dornul de centrare o bucsa presare manson;

-Se comanda bimanual coborarea capului de presare in pozitia II ( S3 actionat);

-Confirmare presare manson prin releul de presiune;

-Retragerea automata a capului de presare;

-Scoaterea bucsei de presare manson si asezarea in suport.

Se preinsurubeaza manual 7 suruburi M10;

Se strang 2 suruburi diametral opuse la 5 Nm, cu masina de insurubat electrica;

Se strang 7 suruburi la 2633 Nm, cu masina de insurubat electrica;

5.2.3 Asamblare semicarter inferior pe semicarterul inferior

-Se scoate indexorul I1;

-Se roteste semicarterul superior cu 162^o ,in sensul invers acelor de ceasornic;

-Se introduce indexorul in pozitia I2;

-Se aseaza semicarterul inferior peste semicarterul superior;

-Se preinsurubeaza manual suruburile M8 si M10;

-Se preinsurubeaza la 5 Nm-2 suruburi M10;

-Se insurubeaza suruburile M10 la 3341Nm si suruburile M8 la 1722 Nm, cu masina de insurubat electrica;

-Scoatere I2 si rotire in sensul acelor de ceasornic si indexare in I1;

-Retragere pinola, scoaterea piselor asamblate si asezarea in conteiner.

5.2.4 Conditii de interblocare

- Capul de presare nu pleaca in cursa de presare pioni, daca S6 nu este actionat;

- Capul de presare se retrage numai daca sunt indeplinite simultan conditiile:

-S2 actionat si releul de presiune actionat la presare pioni;

-S3 actionat si releul de presiune actionat la presare manson;

- Capul de presare nu pleaca in cursa de presare pioni ,daca nicovala nu este in pozitia din dreapta-S5 actionat;

- Capul de presare nu pleaca in cursa de presare manson ,daca nicovala nu este in pozitia din stanga-S4 actionat si dispozitivul de rotire este indexat in pozitia I1-S7 actionat;

6.AMPLASARE, MONTARE SI PIF

6.1 Amplasare

Postul de asamblare se va amplasa in linia de prelucrat cartere in conformitate cu desenul de ansamblu 09.02.MPE-00.00 si a desenelor de subansamble aferente acestora.

6.2 Pregatire pentru punere in functiune

Inainte de punere in functiune se vor efectua urmatoarele operatii:

- Verificarea presiunii de lucru pentru aerul comprimat;

- Verificarea etansarii circuitelor de aer ;

- Verificarea conexiunilor electrice;

- Verificarea pozitionarii corecte a senzorilor ;

- Verificarea pozitionarii corecte a dispozitivului de asezare si centrare carter fata de capul de presare manson;

- Verificarea abaterii la paralelism a dispozitivului de asezare si centrare                    carter cu flansa capului de presare manson.

7. INSTRUCTIUNI DE REGLAJ SI MENTENANTA

7.1 Instructiuni de reglaj

- Reglarea presiunii pneumatice se face de la regulatorul de presiune al instalatiei pneumatice;

- Reglarea pozitiei de lucru a sistemului de avans nicovala se face cu ceasul comparator;

- Reglarea pozitiei senzorilor se face prin deplasarea lor pe suporti si blocarea acestora in pozitia corecta de sesizare ;

- Reglarea vitezei de deplasare a cilindrului pneumatic se face cu ajutorul droselului de cale;

7.2 Instructiuni de mentenanta

Pentru mentinerea in stare de functionare a postului de insurubare sunt necesare a se respecta urmatoarele reguli de mentenanta:

7.3 Km „0”

7.3.1.Verificarea coaxialitatii dintre cepii capului de presare si bucsele de centrare din nicovala

- Se avanseaza nicovala in dreptul capului de presare.

- Se monteaza 2 pioni in bucsele de centrare din nicovala.

- Pe pioni se introduc bucsele de control.

- Se coboara capul de presare si se verifica abaterea dintre cepii capului de presare si bucsele de control.

In cazul in care aceasta valoare este mare se regleaza pozitia nicovalei pana se ajunge cu cepii de centrare in dreptul bucselor de control, prin reglarea tampoanelor.

7.3.2. Reglarea senzorilor de cursa

In partea superioara a presei se gasesc montati trei senzori inductivi care determina cele 3 pozitii ale flansei capului de presare:

- senzorul superior sesizeaza pozitia retrasa a flansei capului de presare (se regleaza cu flansa capului de presare retrasa)

- senzorul intermediar sesizeaza pozitia de presare pioni in manson (se regleaza cu un manson montat in dornul de centrare si flansa coborata pana in pozitia in care mansonul ia contact cu nicovala - prin intermediul pionilor a.i. sa determine confirmarea acestei pozitii - in frontul din fata al zonei de citire a senzorului)

- senzorul inferior determina pozitia de presare a mansonului in semicarterul superior (se regleaza cu un manson montat in semicarter, cu bucsa de presare montata in dornul de centrare si flansa capului de presare coborata pana in momentul in care bucsa de presare ia contact cu mansonul a.i. sa determine confirmarea acestei pozitii - in frontul din fata al zonei de citire a senzorulu). Dupa reglarea acestei pozitii se verifica daca fara bucsa de presare montata senzorul mai confirma. Acesta nu trebuie sa mai confirme (senzorul trebuie sa fie depasit)

8. INSTRUCTIUNI DE PROTECTIA MUNCII

Inainte de punerea in lucru a postului, verificati toate conditiile de origine.

Asigurati-va de absenta scurgerilor de fluide.

8.1 Protectia postului

Protectia contra parazitilor este asigurata de un circuit cu bobine de electrovane si contactori. Protectia contra contactelor directe este asigurata de legarea la pamant a maselor metalice. Pentru oprirea postului sunt instalate opririle de urgenta.

8.2 Securitatea personalului

Toate interventiile de depanare trebuie sa se faca respectand regulile valabile in instalatiile electrice si pneumatice .

REGULA: IZOLATI SI BLOCATI

Asupra postului poate interveni doar personal autorizat.

Conducerea atelierului trebuie sa asigure mentenanta corespunzatoare postului.

Pastrarea curateniei si a ordinii la locul de munca de catre operator.

Operatorul trebuie sa ia masurile de securitate necesare pentru el si pentru cei din jur.

Intervenirea directa asupra unei persoane aflata in situatie de risc.

Sistemele de securitate trebuie mentinute in perfecta stare de functionare. Controlul periodic al acestora este indispensabil.

In materie de securitate, constructorul nu-si asuma responsabilitatea in caz de:

- utilizarea in post a unui personal neautorizat

- exploatarea postului in alte conditii decat cele specificate

- modificarea postului de catre utilizator,

- neintretinerea postului si a echipamentelor in conditiile specificate.

Pentru a interveni asupra postului trebuie respectate urmatoarele reguli:

- asteptati autorizatia de acces.

- intrerupeti alimentarea postului cu aer, in cazul interventiei asupra instalatiei pneumatice.

- intrerupeti alimentarea electrica a postului.

- utilizati mijloacele de protectie individuala

- utilizati sculele si echipamentul in buna stare.

Dupa o apasare asupra butonului «OPRIRE DE URGENTA», pentru repunerea in functiune este necesar:

- rezolvarea problemelor care au dus la oprire,

- deblocarea butoanelor de oprire de urgenta.

Postul este echipat cu buton de oprire de urgenta situat pe panoul de comanda.

Oprirea de urgenta implica:

- oprirea imediata a tuturor miscarilor masinii,
- eliberarea de energie.

8.3 Sinteza riscurilor reziduale-

(asa cum au fost stabilite de catre furnizorul de utilaj)

Postul este echipat cu o presa pneumatica si prin urmare necesita elemente de siguranta in plus fata de linie. Avand parti in miscare se poate diferentia urmatorul risc:

Riscul lovirii grave prin intrarea in contact cu dispozitivul de presare.

Masurile compensatorii sunt urmatoarele:

1. Se alege folosirea unei comenzi bimanuale legate in dublu canal cu un releu dedicat tip P2HZX1P in clasa de siguranta IIIC.

2. Se alege utilizarea unui releu de siguranta dublu canal pentru butoanele oprire de urgenta PNOZ



8.4 Instructiuni de mentenanta

Securitatea personalului este asigurata de grilaje de protectie si de o zavorare a usii de acces in zona de lucru. Postul este echipat cu doua Butoane de oprire de urgenta situate pe panoul de comanda .

Toate interventiile de depanare din post trebuie obligatoriu sa fie precedate de

oprire electrica de la intreruptorul general (exceptand domeniul TBT) la fel si de o

oprire a instalatiei pneumatice.

INDICATII: IZOLATI SI INCHIDETI

Numai personalul abilitat si instruit poate interveni in post.

Mentenanta instalatiei electrice trebuie sa fie executata numai de personal instruit in domeniul TJ (tensiunilor joase); se vor vedea cazurile de mai jos.

Pentru a interveni in post trebuie respectate urmatoarele :

- Se astepta autorizatia de acces.

- Se va opri alimentarea, de la instalatia pneumatica, a postului, daca interventia are loc asupra acesteia.

- Utilizarea mijloacelor de protectie individuale.

- Utilizarea sculelor si subansamblelor specifice in stare buna.

Se vor lua masurile de securitate necesare pentru personalul in cauza si pentru ceilalti din preajma.

Se va interveni direct numai asupra unei persoane in situatie de risc.
