Raport de Cercetare

Grant: 9AT

STUDIUL DINAMICII APELOR SUBTERANE N VEDEREA EVALUĂRII IMPACTULUI ASUPRA MIsCĂRII CONTAMINANŢILOR sI OPTIMIZĂRII EXPLOATĂRII

Cod CNCSIS 86

Autor: CPIII Dr. Ing. Irina Dinu

Universitatea: Universitatea din Bucuresti - Facultatea de Geologie si Geofizica

Studiul conditiilor hidrogeologice si al transportului de poluanti în zona orasului Slatina

Conditii hidrogeologice în zona captarilor de apa subterana ale orasului Slatina

Conditii hidrogeologice naturale

Înainte de executia fronturilor de captare ale orasului Slatina, acviferul freatic din lunca Oltului era alimentat prin drenanta ascensionala din complexul acvifer sub presiune Dacian superior - Pleistocen inferior, care avea nivelul mai ridicat. În zona Slatina, diferenta de nivel dintre cele doua acvifere era în jur de 10 m.

În acelasi timp, cursul Oltului era neamenajat, acesta aflându-se în relatie directa cu acviferul freatic din lunca. În general, Oltul drena acviferul freatic. Frontul Curtisoara, care este si cel mai vechi front de captare al orasului Slatina, a fost executat în 1974, înainte de amenajarea cursului Oltului.

Harta piezometrica a acviferului freatic din lunca în regim natural a fost realizata pe baza nivelelor hidrostatice masurate la executie în puturile de mica adâncime din frontul de captare Curtisoara, situat pe malul stâng al Oltului. Pentru malul drept au fost utilizate nivelele hidrostatice masurate în foraje de studii, executate înainte de amenajarea lacului Arcesti, de-a lungul traseului digului. Trebuie precizat însa faptul ca aceste foraje au fost executate dupa intrarea în functiu 16516e424q ne a frontului Curtisoara. Având în vedere ca schimbarile majore de regim hidrodinamic au avut loc pe malul stâng al Oltului, se poate considera ca harta piezometrica în regim natural este acceptabila si evidentiaza tendintele de curgere în acviferul freatic din lunca.

Conditii hidrogeologice actuale

Amenajarea cursului Oltului si executia captarilor de apa subterana ale orasului Slatina au modificat regimul de curgere al sistemului acvifer studiat.

Lacurile Arcesti si Slatina au separat, practic, acviferul freatic din lunca Oltului în doua domenii, estic si vestic, fiecare având ca limite laterale terasele Oltului si contracanalele executate de-a lungul digurilor, în scopul de a prelua infiltratiile prin acestea.

Functionarea fronturilor de captare (tabel 1) a determinat scaderea nivelelor piezometrice în cele doua acvifere.

În acviferul freatic, scaderea se face simtita cu precadere pe malul stâng, unde este amplasat frontul de captare Curtisoara, si ajunge pâna la 3 - 5 m în partea de sud a acestuia. Contracanalele asigura alimentarea acviferului freatic cu apa din lacuri, pe ambele maluri. Ele urmeaza panta terenului. În general, nivelul apei în contracanal este cu 1 - 2 m mai jos decât cota terenului.

Pe malul stâng, în partea de nord a frontului de captare Curtisoara, nivelul în freatic este mai ridicat decât în lac, datorita aportului dinspre terasa înalta si pârâul Teslui, afluent al Oltului.

Functionarea fronturilor de captare a determinat scaderea cu 15 - 20 m a nivelelor piezometrice în complexul acvifer sub presiune fata de regimul natural. Astfel relatia dintre cele doua acvifere s-a modificat, acviferul de adâncime fiind alimentat prin drenanta descendenta din lacuri si acviferul freatic.

Nivelele dinamice pentru o parte din puturile de adâncime sunt mai scazute decât cele din puturile învecinate, aflate la rândul lor, în functiune. Poate fi vorba de un fenomen de îmbatrânire a puturilor datorita functionarii îndelungate sau a unei dimensionari necorespunzatoare. Îmbatrânirea puturilor se manifesta prin mai multe procese care variaza în timp: colmatare fizico-mecanica, colmatare chimica, coroziune electrochimica si coroziune biologica. Aceste procese pot afecta coloanele filtrante, coloanele din pietris margaritar din jurul puturilor, precum si o zona mai mult sau mai putin dezvoltata din acvifer.

Tabel 1 - Debitele exploatate prin fronturile de captare ale orasului Slatina.

Front de captare	Acvifer exploatat	Debit total (l/s)
Curtisoara	acvifer freatic
Ciurasti	acvifer freatic
TOTAL	acvifer freatic
Curtisoara	complex acvifer de adâncime
Front D	complex acvifer de adâncime
Front Slatina - Bals	complex acvifer de adâncime
Front V	complex acvifer de adâncime
Front B	complex acvifer de adâncime
Front Salcia - Slatioara	complex acvifer de adâncime
TOTAL	complex acvifer de adâncime

Model hidrodinamic al sistemului acvifer din zona captarilor orasului Slatina

1.2.1. Model hidrodinamic în regim natural

Modelul cuprinde trei strate, primul reprezentând acviferul freatic din lunca Oltului, al doilea acvitardul aflat la baza nisipurilor holocene, iar al treilea complexul acvifer sub presiune pâna la adâncimea interceptata de forajele de exploatare, respectiv 120 - 140 m.

Domeniul reprezentat se extinde 16 km de la nord la sud. Limita de nord este situata la nord de confluenta Teslui - Olt, iar limita de sud în zona localitatilor Milcovul din Deal - Milcovul din Vale. Primele doua strate ale modelului, respectiv acviferul freatic si acvitardul sunt limitate la est si la vest de terasele Oltului. Pentru stratul al treilea, respectiv complexul acvifer sub presiune, limitele de est si de vest au fost stabilite pe baza hartilor piezometrice. În partea de sud el se extinde 16 km de la vest la est, prin urmare mai mult decât primele doua strate ale modelului.

Limitele sistemului acvifer au fost stabilite astfel încât stratul al treilea sa includa zona de influenta a captarilor orasului Slatina. În acelasi timp, primul strat al modelului corespunde doar acviferului freatic din lunca Oltului. Acviferele freatice din terasele Oltului sunt fie drenate de vai, fie se descarca în acviferul freatic din lunca, astfel încât aportul lor în cadrul sistemului acvifer din zona de studiu este, practic, neglijabil. Influenta lor este reprezentata implicit prin conditiile la limitele de vest si de est ale primului strat al modelului.

Domeniul modelat este discretizat într-o retea având 105 rânduri si 90 de coloane de celule paralelilipedice, cu dimensiunile orizontale 100 m x 100 m în zona puturilor de exploatare din frontul Curtisoara si 200 m x 200 m, respectiv 200 m x 100 m în rest.

Grosimea fiecarui strat al modelului corespunde cu grosimea celor doua acvifere si a acvitardului, stabilite pe baza datelor litologice din foraje. Variatiile de grosime ale celor trei strate au fost reprezentate cât mai exact posibil. În zonele în care aluviunile holocene vin în contact direct cu nisipuri romaniene, acestea din urma intra în componenta acviferului freatic, a carui grosime este local mai mare.

Astfel grosimea primului strat, reprezentând acviferul freatic, este cuprinsa între 4 si 20 m, dar cele mai multe valori sunt între 7 si 10 m, corespunzatoare grosimii aluviunilor holocene din lunca Oltului. Grosimea celui de-al doilea strat, reprezentând acvitardul, variaza între 1 m si 25 m, cele mai multe valori fiind cuprinse între 5 si 15 m. Grosimea celui de-al treilea strat, reprezentând complexul acvifer sub presiune este cuprinsa între 70 si 107 m.

Conditiile la limite sunt de tip potential impus (Dirichlet), pentru stratele 1 si 3 ale modelului, reprezentând cele doua acvifere. Stratul 2 al modelului, corespunzator argilei aflate la baza acviferului freatic, este reprezentat ca o zona prin care se realizeaza doar transferul vertical între cele doua acvifere. Astfel nu au fost impuse conditii la limite pentru acest strat.

Potentialul la frontierele acviferului freatic a fost stabilit pe baza hartii piezometrice a acestuia în regim natural.

Sarcina impusa pe frontierele acviferului freatic variaza astfel:

pe frontiera de nord, între 127 m în extremitatea vestica, la limita cu terasa inferioara de pe malul drept al Oltului si 122 m în zona centrala, dupa care creste la 126 m în extremitatea estica, la limita cu terasa înalta de pe malul stâng al Oltului;

pe frontiera de est, între 126 m în extremitatea nordica si 99.5 m în extremitatea sudica, de-a lungul limitei cu terasa înalta de pe malul stâng al Oltului;

pe frontiera de sud, între 99.5 m în extremitatea estica, la limita cu terasa înalta de pe malul stâng, si 97.5 m în vecinatatea Oltului, dupa care creste la 99 m în extremitatea vestica, la limita cu terasa inferioara de pe malul drept;

pe frontiera de vest, între 99 m în extremitatea sudica si 127 m în extremitatea nordica, de-a lungul limitei cu terasa inferioara de pe malul drept al Oltului;

de-a lungul cursului Oltului, între 124 m la limita nordica si 110 m la jonctiunea dintre cele doua brate, potentialul fiind mai ridicat de-a lungul bratului stâng;

de-a lungul cursului Oltului, între 110 m la jonctiunea dintre cele doua brate si 105 m în dreptul orasului Slatina;

de-a lungul cursului Oltului, între 105 m în dreptul orasului Slatina si 97.5 m la limita sudica a domeniului reprezentat.

Potentialele impuse de-a lungul cursului Oltului reflecta faptul ca acesta drena, în general, acviferul freatic din lunca, în regim natural.

De asemenea, în acviferul freatic a fost introdus un debit distribuit prin infiltratii efective provenite din precipitatii, de 50 mm/an.

Conform datelor disponibile, precipitatiile medii multianuale au fost evaluate la 620 mm/an, evapotranspiratia reala la 446 mm/an iar scurgerea de suprafata la 126 mm/an. Scazând suma ultimelor doua din precipitatiile medii multianuale, se obtine valoarea de 48 mm/an pentru infiltratiile eficace. Prin urmare, debitul distribuit de 50 mm/an aproximeaza valoarea estimata în cadrul studiilor efectuate de PROED (Moldoveanu, 1995).

Întrucât, înainte de executia captarilor de apa subterana în aceasta zona, nivelul hidrostatic al complexului acvifer sub presiune Dacian superior - Pleistocen inferior era mai ridicat decât cel al acviferului freatic din lunca Oltului, acest lucru se reflecta si în conditiile la limita introduse în model.

Sarcina impusa de-a lungul frontierelor complexului acvifer sub presiune Dacian superior - Pleistocen inferior, stabilita pe baza hartii piezometrice în regim natural a acestuia variaza astfel:

pe frontiera de nord, între 135 m în extremitatea nord-vestica si 134 m în partea centrala, dupa care creste iar la 135 m în extremitatea nord-estica;

pe frontiera de est, 135 m din extremitatea nordica pâna la confluenta cu pârâul Teslui, între 135 m de aici si 155 m în zona de mijloc a frontierei, dupa care scade la 117 m în extremitatea sudica;

pe frontiera de sud, între 117 m în extremitatea estica si 105 m în vecinatatea cursului Oltului, dupa care creste din nou la 117 m în extremitatea vestica;

pe frontiera de vest, între 117 m în extremitatea sudica si 135 m în extremitatea nordica.

Modelul a fost calibrat prin metoda încercarilor succesive, prin ajustarea valorilor conductivitatii hidraulice pentru cele doua acvifere. Hartile piezometrice ale celor doua acvifere, rezultate în urma calibrarii modelului, sunt reprezentate în figurile 1 si 2.

Ca puncte de observatie pentru acviferul freatic au fost utilizate forajele de mica adâncime din frontul Curtisoara, cu nivelele hidrostatice de la executie, pe baza carora a fost trasata si harta piezometrica a acviferului în regim natural. În final, pentru fiecare din punctele de observatie, diferenta între nivelul hidrostatic calculat si cel masurat este de cel mult 1 m, astfel încât se poate considera ca modelul este bine calibrat. Pentru complexul acvifer sub presiune nu au fost disponibile puncte de observatie, dar a fost utilizata pentru calibrare harta piezometrica a acestuia în regim natural, respectiv înainte de executia captarilor.

Conductivitatile hidraulice ale acviferului freatic, rezultate în urma calibrarii modelului, variaza între 5 m/zi în partea de vest, spre limita cu terasa inferioara de pe malul drept al Oltului si 300 m/zi local, în zona unde, ulterior, a fost amplasat frontul de captare Curtisoara. În general, valorile mai scazute se gasesc în partea de vest a domeniului reprezentat, iar pe cea mai mare portiune, conductivitatea hidraulica este de 50 m/zi.

În general, valorile conductivitatii hidraulice a acviferului freatic din lunca Oltului sunt mai scazute decât cele determinate prin pompari experimentale pentru puturile de mica adâncime din frontul de captare Curtisoara, în general în jur de 100 m/zi si depasind local 300 m/zi. Explicatia poate consta în faptul ca, în calculul conductivitatilor, nu s-a tinut cont de aportul din Olt. În astfel de cazuri, prezenta unei frontiere de reîncarcare determina stabilizarea mai rapida a denivelarii în put în cursul pomparii experimentale astfel încât rezulta o transmisivitate sau conductivitate hidraulica mai mare (Kruseman si de Ridder, 1994).

Conductivitatea hidraulica a acvitardului, rezultata în urma calibrarii, este cuprinsa intre 0.00005 m/zi, în partea de nord a domeniului, în lungul cursului Oltului si 0.05 m/zi, pe zone restrânse, la vest si la est de Olt.

Conductivitatea hidraulica echivalenta a complexului acvifer sub presiune Dacian superior - Pleistocen inferior, rezultata în urma calibrarii modelului, este cuprinsa între 0.4 m/zi, local în partea centrala a domeniului si 40 m/zi în partea de sud, de-a lungul cursului Oltului. În cea mai mare parte a zonei reprezentate, ea are valoarea de 1 m/zi, iar în partea de nord este 5 m/zi. De-a lungul Oltului, conductivitatea hidraulica a complexului acvifer sub presiune creste de la nord la sud, de la 5 m/zi la 40 m/zi.

Pentru toate cele trei strate, conductivitatea hidraulica verticala a fost considerata de 10 ori mai mica decât cea orizontala, un argument fiind prezenta intercalatiilor argiloase din cadrul depozitelor pliocene si pleistocene, care reduc miscarea pe verticala a apei subterane.

Bilantul de debite ale acviferului freatic din lunca Oltului, rezultat în urma calibrarii modelului (tabel 2), arata ca alimentarea acestuia se face în special prin frontiera de est. De asemenea, acviferul freatic este alimentat prin infiltratii efective si prin drenanta ascendenta, dinspre complexul acvifer sub presiune, care are nivelul mai ridicat. Oltul dreneaza, în general, acviferul freatic. Debitul de 14149 m³/zi, intrat în acvifer prin bratul stâng al Oltului, pe tronsonul 7-9, trebuie interpretat ca intrând dinspre limita de est si fiind descarcat spre bratul drept. Acviferul se descarca spre sud.

Principala frontiera de alimentare a complexului acvifer sub presiune este cea de est (tabel 3), debitul intrat prin aceasta fiind mult mai mare decât cel intrat prin frontiera de vest. Complexul acvifer se descarca în principal prin drenanta ascendenta, spre acviferul freatic din lunca Oltului si, în mai mica masura, spre sud.

Debitul total vehiculat prin acviferul freatic este mai mare decât cel vehiculat prin complexul acvifer sub presiune. Aceasta diferenta se datoreaza faptului ca acviferul freatic din lunca are conductivitate hidraulica mult mai ridicata decât complexul acvifer sub presiune si, prin urmare, transmisivitate mai mare.

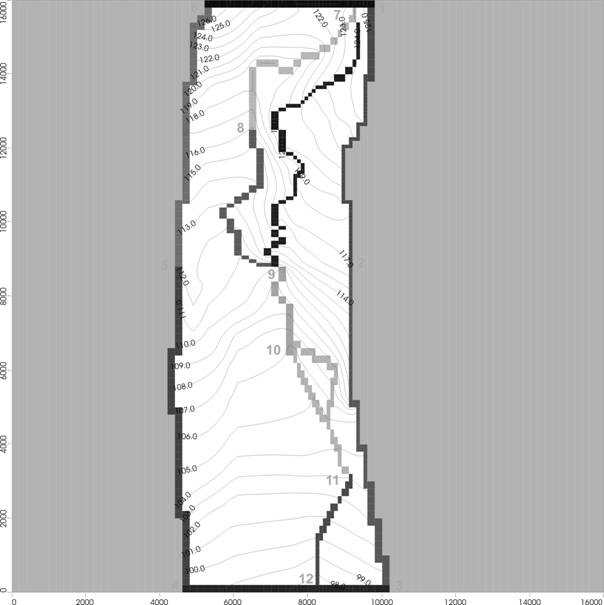

Fig. 1 - Harta piezometrica a acviferului freatic din lunca Oltului în absenta captarilor, rezultata în urma calibrarii modelului.

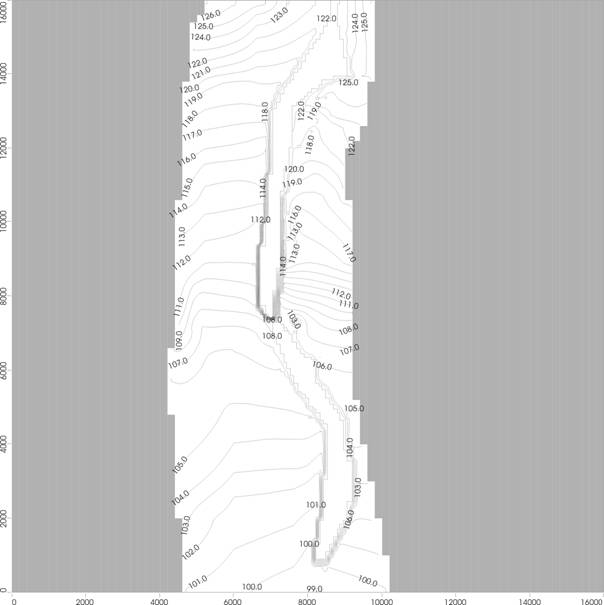

Fig. 2 - Harta piezometrica a complexului acvifer sub presiune Dacian superior - Pleistocen inferior în absenta captarilor, rezultata în urma calibrarii modelului.

Tabel 2 - Bilant de debite pentru acviferul freatic din lunca Oltului în absenta captarilor.

Zona	Debit intrat (m3/zi)	Debit iesit (m3/zi)
Aport prin infiltratii efective
Frontiera de nord
Frontiera de est (tronson 1-2)
Frontiera de est (tronson 2-3)
Frontiera de sud
Frontiera de vest (tronson 4-5)
Frontiera de vest (tronson 5-6)
Brat drept Olt (tronson 7-8)
Brat drept Olt (tronson 8-9)
Brat stâng Olt (tronson 7-9)
Olt (tronson 9-10)
Olt (tronson 10-11)
Olt (tronson 11-12)
Din complexul acvifer sub presiune (drenanta ascendenta)
TOTAL

Tabel 3 - Bilant de debite pentru complexul acvifer sub presiune Dacian superior - Pleistocen inferior.

Zona	Debit intrat (m3/zi)	Debit iesit (m3/zi)
Frontiera de nord
Frontiera de est
Frontiera de sud
Frontiera de vest
Spre acviferul freatic din lunca Oltului (drenanta ascendenta)
TOTAL

1.2.2. Model hidrodinamic în conditii de exploatare

Domeniul modelat este acelasi ca în cazul prezentat anterior.

Conditiile la limitele modelului sunt complicate fata de situatia anterioara, prin existenta captarilor, lacurilor, digurilor si contracanalelor.

Fronturile de captare sunt reprezentate prin debite extrase din celulele corespunzatoare locatiilor forajelor respective. Debitele exploatate prin fronturile de captare sunt prezentate în tabelul 4.

Cele doua lacuri sunt reprezentate ca zone cu potential impus, egal cu cota nivelului normal de retentie. Nivelul normal de retentie în lacul Arcesti este de 122 m, iar în lacul Slatina de 108 m.

În cadrul modelului, contracanalele sunt reprezentate prin celule cu potential impus, aproximativ paralele cu lacurile si separate de acestea prin celule de conductivitate hidraulica scazuta, corespunzatoare digurilor.

Zonele de potential impus egal cu cota nivelului de retentie în lac nu influenteaza semnificativ aportul în acviferul freatic, limitele acestuia cu cursul amenajat al Oltului fiind, din punct de vedere hidraulic, reprezentate de contracanale. În schimb, zonele respective sunt importante pentru evaluarea realista a aportului prin drenanta descendenta catre complexul acvifer sub presiune.

În aceste conditii, în jurul unui put colmatat apare o zona restrânsa, adiacenta acestuia, cu conductivitate hidraulica diferita de cea a acviferului, ce reprezinta efectul functionarii defectuoase a putului.

Pentru calibrarea nivelelor calculate la locatiile corespunzatoare forajelor respective, discretizarea a fost mult rafinata. Astfel, zonele adiacente puturilor cu nivele dinamice scazute, ca urmare a fenomenelor de colmatare, sunt reprezentate prin celule paralelipipedice cu dimensiuni horizontale de 10 - 15 m, ceea ce reprezinta cam o zecime din dimensiunile razelor de alimentare calculate în acord cu ipotezele Dupuit (Zamfirescu, 1997). În final, reteaua de discretizare are 308 rânduri si 190 de coloane.

Tabel 4 - Debitele exploatate prin fronturile de captare ale orasului Slatina.

Front de captare	Acvifer exploatat	Debit total (l/s)
Curtisoara	acvifer freatic
Ciurasti	acvifer freatic
TOTAL	acvifer freatic
Curtisoara	complex acvifer de adâncime
Front D	complex acvifer de adâncime
Front Slatina - Bals	complex acvifer de adâncime
Front V	complex acvifer de adâncime
Front B	complex acvifer de adâncime
Front Salcia - Slatioara	complex acvifer de adâncime
TOTAL	complex acvifer de adâncime

Conditiile la limita impuse la frontierele celor doua acvifere au fost stabilite pe baza hartilor piezometrice.

Sarcina impusa pe frontierele acviferului freatic variaza astfel:

122 m pe lacul Arcesti;

108 m pe lacul Slatina;

pe frontiera de nord, între 127 m în extremitatea vestica, la limita cu terasa inferioara de pe malul drept al Oltului si 121.5 m pe contracanalul de pe malul drept al lacului Arcesti; de la 122 m la contracanalul de pe malul stâng al lacului Arcesti, la 126 m în extremitatea estica, la limita cu terasa înalta de pe malul stâng al Oltului;

pe frontiera de est, între 126 m în extremitatea nordica si 100 m în extremitatea sudica, de-a lungul limitei cu terasa înalta de pe malul stâng al Oltului;

pe frontiera de sud, între 100 m în extremitatea estica, la limita cu terasa înalta de pe malul stâng, si 99 m pe Olt, dupa care creste la 101 m în extremitatea vestica, la limita cu terasa inferioara de pe malul drept;

pe frontiera de vest, între 101 m în extremitatea sudica si 127 m în extremitatea nordica, de-a lungul limitei cu terasa inferioara de pe malul drept al Oltului;

pe contracanalele de pe cele doua maluri ale lacurilor Arcesti si Slatina, la fel ca la modelul prezentat anterior.

Sarcinile impuse de-a lungul frontierelor complexului acvifer sub presiune Dacian superior - Pleistocen inferior variaza astfel, în acord cu harta piezometrica:

pe frontiera de nord între 120 m în nord-vest si 115 m în zona centrala si de la 115 m la 120 m la extermitatea nord-estica;

pe frontiera de est, între 120 m în partea nordica si 105 m în partea sudica;

pe frontiera de sud, între 105 m în extremitatea estica si 97 m în zona centrala, dupa care creste la 103 m în extremitatea vestica;

pe frontiera de vest, între 103 m în extremitatea sudica si 120 m în partea nordica.

Distributia conductivitatilor hidraulice rezultate în urma calibrarii modelului este similara cu cea din modelul precedent, în regim natural, cu exceptia zonelor adiacente puturilor cu nivele dinamice scazute.

Hartile piezometrice ale celor acvifere rezultate în urma calibrarii modelului sunt prezentate în figurile 3 si 4.

Bilantul de debite rezultat în urma calibrarii modelului (Tabele 5 si 6) reflecta schimbarea relatiei dintre acviferul freatic si complexul acvifer de adâncime. Practic, acviferul freatic din lunca Oltului se descarca prin captarea Curtisoara, prin drenanta descendenta, spre complexul acvifer sub presiune, si spre sud.

Pentru acviferul freatic, contracanalul de pe malul stâng al lacului Arcesti dreneaza acviferul freatic spre capatul de nord al frontului Curtisoara, unde nivelul în acesta din urma este mai ridicat. Contracanalul de pe malul stâng al lacului Slatina dreneaza acviferul freatic pe portiunea cuprinsa între cele doua lacuri. Cu exceptia acestor doua zone, contracanalele aferente lacurilor alimenteaza acviferul freatic pe malul stâng.

Pe malul drept al lacului Arcesti contracanalul dreneaza acviferul freatic în partea de nord si îl alimenteaza în partea de sud. Pe malul drept al lacului Slatina contracanalul alimenteaza acviferul freatic în partea de nord si îl dreneaza în partea de sud.

Debitul intrat în acviferul freatic prin jumatatea de nord a frontierei de est (Tabel 5) este mai ridicat decât în cazul regimului natural, datorita functionarii frontului de captare Curtisoara. În schimb, debitul intrat prin jumatatea de sud a frontierei de est este mai scazut, datorita aportului lateral din lacul Slatina.

Debitul descarcat prin frontiera de sud este mai scazut decât în cazul regimului natural datorita inversarii relatiei pe verticala a celor doua acvifere. Din acelasi motiv, au crescut si debitele intrate prin frontiera de vest a acviferului freatic, dinspre terase.

În cazul complexului acvifer sub presiune (Tabel 6) se poate remarca scaderea debitului intrat prin frontiera de est fata de situatia initiala, în absenta captarilor. Acest fapt se datoreaza scaderii la scara regionala a nivelelor piezometrice în complexul acvifer sub presiune Dacian superior - Pleistocen inferior, datorita functionarii atât a captarilor de la Slatina, cât si a celor de la Scornicesti, situate dincolo de frontiera de nord-est a domeniului reprezentat.

Debitul intrat în complexul acvifer sub presiune prin frontiera de nord este practic comparabil cu cel din regimul natural. Debitul intrat prin frontiera de vest a scazut datorita aportului prin drenanta. Debitul iesit prin frontiera de sud a domeniului a scazut datorita prezentei captarilor.

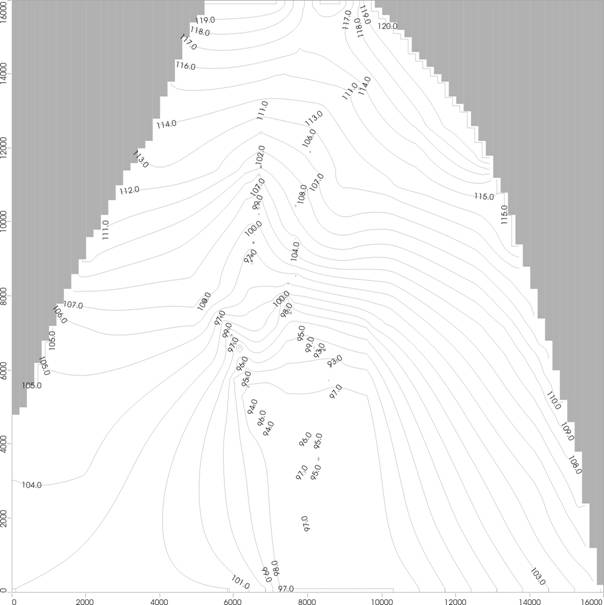

Fig. 3 - Harta piezometrica a acviferului freatic din lunca Oltului în conditii de exploatare, rezultata în urma calibrarii modelului.

Fig. 4 - Harta piezometrica a complexului acvifer sub presiune Dacian superior - Pleistocen inferior în conditii de exploatare, rezultata în urma calibrarii modelului.

Tabel 5 - Bilant de debite pentru acviferul freatic din lunca Oltului.

Zona	Debit intrat (m3/zi)	Debit iesit (m3/zi)
Aport prin infiltratii efective
Debit total extras prin foraje
APORTURI LATERALE
Frontiera de nord
Frontiera de est (jumatatea nordica)
Frontiera de est (jumatatea sudica)
Frontiera de sud
Frontiera de vest (jumatatea sudica)
Frontiera de vest (jumatatea nordica)
Lac Arcesti si contracanale
Lac Slatina si contracanale
APORTURI PE VERTICALA
Spre complexul acvifer sub presiune (drenanta descendenta)
TOTAL

Tabel 6 - Bilant de debite pentru complexul acvifer sub presiune Dacian superior - Pleistocen inferior

Zona	Debit intrat (m3/zi)	Debit iesit (m3/zi)
Debit total extras prin foraje		- 29661
APORTURI LATERALE
Frontiera de nord
Frontiera de est
Frontiera de sud
Frontiera de vest
APORTURI PE VERTICALA
Din acviferul freatic din lunca Oltului
Din lacul Arcesti
Din lacul Slatina
TOTAL

Modelarea transportului de poluanti în acviferul freatic din lunca Oltului

Domeniul reprezentat în acest caz este portiunea din acviferul freatic din lunca Oltului, de pe malul stâng al lacului Arcesti, ce cuprinde frontul de captare Curtisoara, a carei suprafata este de aproximativ 12 km². Acviferul freatic este limitat la vest de contracanalul paralel cu lacul Arcesti si la est de terasa Oltului.

Potentialele impuse de-a lungul contracanalului de pe malul stâng al lacului Arcesti variaza între 125 m la nord si 110 la sud. Potentialele impuse de-a lungul limitei cu terasa înalta variaza între 125.5 la nord si 114 la sud.

Debitele exploatate prin puturile de mica adâncime ale frontului Curtisoara sunt identice cu cele din modelul sistemului acvifer prezentat anterior, totalizând 134.3 l/s. De asemenea, debitul distribuit prin infiltratii efective este cel estimat, de 50 mm/an.

Distributia conductivitatii hidraulice a acviferului freatic este identica cu cea de pe portiunea corespunzatoare din cadrul modelului regional al sistemului acvifer.

Concentratia pe limita de vest a domeniului este variabila în timp, conform analizelor pe probe de apa din lac si contracanal, fiind cuprinsa între 110 si 270 mg/l. Concentratia pe limita de nord este, de asemenea, variabila în timp si descreste dinspre canal spre limita cu terasa. În stabilirea ei trebuie tinut cont de faptul ca apare un aport din pârâul Teslui, afluent al lacului, ce duce la diluarea concentratiei. Pe limita de sud, variatia concentratiei a fost stabilita prin interpolare, având în vedere rezultatele analizelor efectuate pe probele de apa dintr-un foraj aflat la sud de domeniul reprezentat.

Distributia concentratiei initiale în acviferul freatic prezinta valori cuprinse între 40 si 185 mg/l.

Un test cu trasori a fost realizat în puturi din frontul Curtisoara (Comeaga, 1999). Metodologia dupa care s-a lucrat este utilizata în mod curent în Belgia (Derouane si Dassargues, 1998; Brouyčre, 2000; Hallet et al., 2000) si sta la baza determinarii zonelor de protectie în jurul captarilor de apa subterana.

În urma trasajului, a fost realizat un model local de curgere si transport de poluant (Comeaga si Dinu, 2000). În cadrul acestui model de transport, au fost calibrate curbele de restitutie ale trasorilor, prin ajustarea parametrilor caracteristici de transport ai acviferului, respectiv dispersivitatea si porozitatea efectiva. Au rezultat valori de 9 m si 20 m pentru dispersivitatea longitudinala si de 5.5% si 9% pentru porozitatea efectiva a acviferului freatic iar raporul dintre dispersivitatea transversala si cea longitudinala a_T/a_L este 0.1. Valorile respective au fost luate în considerare în cadrul studiului de fata.

Modelul de transport a fost calibrat pe baza concentratiilor de cloruri masurate la momentele: 90 zile, 240 zile, 270 zile si 365 zile.

Pornind de la modelul de transport al acviferului freatic în zona frontului Curtisoara, a fost realizat un alt model în zona lacului Arcesti, ce cuprinde trei strate. Primul strat reprezinta acviferul freatic, al doilea acvitardul si al treilea acviferul sub presiune, în zona lacului Arcesti si malului stâng al acestuia. Scopul acestui model este utilizarea rezultatelor obtinute prin calibrarea modelelor precedente pentru a simula scenarii de poluare.

Deoarece acest model a fost utilizat pentru predictie, debitul total exploatat prin frontul Curtisoara, atât din acviferul freatic, cât si din complexul acvifer sub presiune, este cel ce asigura necesarul pentru alimentarea cu apa din zona, dupa efectuarea lucrarilor de reconditionare a forajelor. Astfel, debitul total extras prin frontul Curtisoara este 236 l/s (148 l/s din freatic si 88 l/s din acviferul sub presiune).

Scenariile de poluare considerate presupun aparitia unui val de concentratie ridicata în lac, respectiv canal, pe timp limitat, si urmarirea efectului ei asupra sistemului acvifer. Regimul de curgere este considerat permanent timp de 500 de zile, timp în care debitele de exploatare sunt mentinute constante. Acviferul este considerat initial nepoluat.

În cazul unei concentratii de cloruri în lac si contracanal de 300 mg/l, dupa 500 de zile, concentratiile furnizate de model depasesc limita de 250 mg/l, reglementata prin standardul de potabilitate, la locatiile corespunzatoare a 31 de puturi de mica adâncime din frontul Curtisoara.

n continuare, debitele de functionare au fost scazute la puturile cele mai afectate de contaminare, astfel încât debitul total extras din acviferul freatic a ajuns la 103 l/s. Spre deosebire de situatia precedenta, în câteva din aceste puturi concentratia de cloruri ramâne sub limita de 250 mg/l pâna la sfârsitul simularii. În celelalte puturi afectate, poluarea ajunge mai târziu decât în cazul primei simulari. Dar scaderea debitului pompat în puturile respective, de regula la aproximativ jumatate din cel initial, nu face decât sa întârzie valul de poluant.

În cadrul ultimei simulari, forajele cele mai afectate de poluare au fost oprite, astfel încât debitul total extras din acviferul freatic a ajuns la 56.3 l/s. A scazut numarul puturilor la locatiile carora concentratia calculata de cloruri depaseste sau se apropie de valoarea limita de 250 mg/l, în decursul perioadei de timp de 500 de zile, pentru care are loc simularea. În acelasi timp, pe durata simularii, în nici unul din puturile ramase în functiune concentratia de cloruri calculata nu atinge valoarea de 250 mg/l.

Pe baza acestor simulari poate fi trasa concluzia ca, în cazul unei poluari accidentale pe cursul Oltului, ce determina o concentratie de 300 mg/l în apa din lac, o parte din puturile de mica adâncime din frontul Curtisoara trebuie oprite timp de cel putin un an si jumatate. De asemenea, preventiv, ar trebui oprite si puturile în care concentratiile calculate depasesc sau sunt în jur de 200 mg/l, urmând ca debitul extras sa fie suplimentat din acviferul sub presiune. Este de remarcat faptul ca, în acest caz, ar ramâne în functiune doar 8 - 10 puturi de mica adâncime (dintr-un total de 89) din frontul Curtisoara.

Riscul de poluare la care sunt expuse puturile de mica adâncime din Frontul Curtisoara determina necesitatea extinderii sursei de alimentare cu apa potabila din acviferul sub presiune.

Studiul conditiilor hidrogeologice si posibilitati de extindere a captarilor de apa subterana în zona orasului Arad

Conditiile hidrogeologice în zona orasului Arad

Hidrostructura Aradului se prezinta ca o succesiune de strate acvifere de nisipuri, pietrisuri, pe alocuri chiar bolovanisuri, cu intercalatii de argile si argile nisipoase. La baza hidrostructurii se gasesc formatiuni predominant argiloase cu intercalatii de nisipuri si chiar pietrisuri care, însa, contin apa termala, mineralizata si nepotabila. Între stratele acvifere ale hidrostructurii si cele de dedesubt exista un echilibru hidraulic natural.

Hidrostructura Aradului este alimentata la est si sud-est dinspre versantul vestic al Muntilor Highis si, partial, la sud - sud-est, dinspre Platoul Vinga. Jumatatea vestica a frontierei sudice este etansa. Frontierele de vest - nord-vest si nord - nord-est sunt de descarcare.

În cadrul Hidrostructurii Aradului se pot delimita: un acvifer freatic cu grosimi cuprinse între 25 m spre vest si sud-est si 55 m spre sud, un acvitard cu grosimi ce descresc de la peste 20 m în zona centrala la mai putin de 10 m spre sud-vest, la mai putin de 5 m spre nord si care dispare spre sud-est si un complex acvifer de adâncime, sub presiune, având grosimi cumulative de la zero la limite pâna la peste 150 m în zona captarilor municipiului Arad.

Nivelul piezometric al complexului acvifer de adâncime este, în general, mai ridicat decât cel al freaticului, ceea ce determina o drenanta ascensionala. Acviferul freatic este alimentat de infiltratiile provenite din precipitatii, sisteme de irigatii si de desecare, precum si din pierderi din cursuri de ape de suprafata. În partea de sud-est a zonei studiate stratul freatic si cele de adâncime formeaza, practic un singur acvifer.

Doar complexul acvifer de adâncime este exploatat. Având în vedere cele mentionate mai sus, extinderea sursei de apa potabila se poate face, de asemenea, doar prin exploatarea stratelor acvifere de sub acvitard.

Modelarea hidrodinamica a Hidrostructurii Aradului

Un model hidrodinamic al Hidrostructurii Aradului în conditiile actuale de exploatare a fost realizat prin metoda tridimensionala a diferentelor finite. Modelul este la scara regionala si cuprinde 3 strate, primul corespunzator acviferului freatic, al doilea acvitardului si cel de-al treilea complexului acvifer de adâncime. Conductivitatile hidraulice de calibrare variaza între 5 m/zi spre limitele de nord si vest pentru acviferul freatic si spre limita de nord pentru complexul acvifer de adâncime si 150 m/zi pentru ambele acvifere în coltul de sud-est.

La limitele domeniului a fost impus potentialul pe baza masuratorilor piezometrice. Relatia dintre acviferul freatic si Mures a fost reprezentata tot prin conditii de tip potential impus de-a lungul cursului acestuia din urma, considerând cota piezometrica a acviferului egala cu cota râului.

Harta piezometrica a acviferului sub presiune, obtinuta în urma calibrarii modelului este prezentata în figura 5.

Alimentarea principala a acviferului freatic se face prin infiltratiile eficace provenite din precipitatii. De asemenea, o pondere importanta o reprezinta aporturile prin drenanta ascendenta, precum si prin frontiera sud-estica si tronsonul neetans al frontierei sudice. Alimentarea principala a complexului acvifer de adâncime se face prin frontierele de est, sud-est si tronsonul neetans al frontierei sudice. Bilanturile de debite ale celor doua acvifere în regim actual de exploatare sunt prezentate în tabelele 7 si 8.

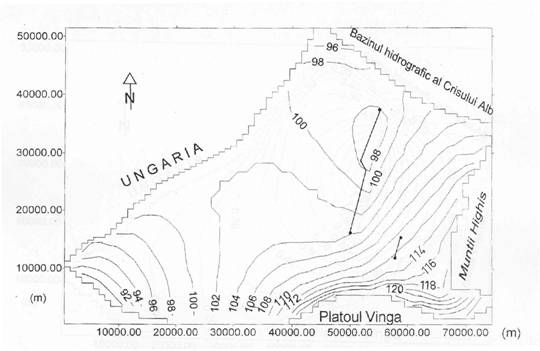

Fig. 5 - Harta piezometrica a acviferului de adâncime obtinuta în urma calibrarii modelului.

Tabel 7 - Bilantul de debite al acviferului freatic în conditiile actuale de exploatare.

Elementul de bilant	Intrari (m3/zi)	Iesiri (m3/zi)
Pierderi din cursuri de apa de suprafata
Ier
Canalul Matca
Canalul Sânlean
Infiltratii din sisteme de desecare
Mures - mal drept
Ier - Arad - frontiera
Pierderi din sisteme de irigatie
Paulis - Matca
Fântânele - sagu
Infiltratii eficace din precipitatii
Aporturi prin drenanta ascendenta
Zona central-estica
Zona sudica
Coltul sud-vestic
Limita nord-vestica
Limita nord-estica
Pierderi prin drenanta descendenta
Coltul sud-vestic
Zona central-vestica si coltul nordic
Afluxuri laterale prin frontiere de alimentare
Frontiera estica
Coltul sud-estic
Tronsonul neetans al frontierei sudice
Latura nordica a coltului sud-vestic
Latura sudica a coltului sud-vestic
Defluxuri laterale prin frontiere de descarcare
Frontiera vest - nord-vestica
Coltul nordic si frontiera nord-estica
Mures
TOTAL

Tabel 8 - Bilantul de debite al complexului acvifer de adâncime în conditiile actuale de exploatare.

Elementul de bilant	Intrari (m3/zi)	Iesiri (m3/zi)
Aporturi prin drenanta descendenta
Coltul sud-vestic
Zona central-vestica si coltul nordic
Pierderi prin drenanta ascendenta
Zona central-estica
Zona sudica
Coltul sud-vestic
Limita nord-vestica
Limita nord-estica
Afluxuri laterale prin frontiere de alimentare
Frontiera estica
Coltul sud-estic
Tronsonul neetans al frontierei sudice
Latura nordica a coltului sud-vestic
Defluxuri laterale prin frontiere de descarcare
Latura sudica a coltului sud-vestic
Frontiera vest - nord-vestica
Coltul nordic si frontiera nord-estica
Mures
Extrageri prin captari de apa subterana
TOTAL

Bilanturile de debite arata ca Muresul dreneaza ambele acvifere. Complexul acvifer de adâncime este drenat de Mures în zona de sud-est, unde cele doua nu mai sunt separate de acvitard.

Posibilitati de extindere a sursei de apa potabila a municipiului Arad

Fiecare dintre variantele ce urmeaza este propusa a fi realizata în doua etape. În prima etapa debitul suplimentar extras este 27623 m³/zi (resurse probabile - categoria C₁), iar în etapa a doua acesta mai poate creste cu 16955 m³/zi (resurse posibile - categoria C₂). Asadar realizarea fiecarei variante de extindere a exploatarii presupune cresterea în final a debitului extras cu 44578 m³/zi (resurse probabile si posibile C₁ + C₂).

Resursele probabile si posibile au fost calculate astfel încât sa corespunda preluarii diferentelor pâna la un sfert, respectiv o treime din debitele de iesire ale complexului acvifer de adâncime înainte de reabilitarea principalului front de captare al municipiului Arad (Frontul de Nord).

Debitele suplimentare extrase prin noile foraje vor fi adaugate la debitul total de 221886 m³/zi. Astfel dupa prima etapa debitul total ce va putea fi extras din complexul acvifer de adâncime va fi 249509 m³/zi, iar dupa cea de-a doua, 266464 m³/zi.

Varianta I

Varianta I presupune prelungirea înspre nord a Frontului de Nord, cu 21 de foraje noi (care sa extraga un debit total suplimentar de 42544 m³/zi), si amplasarea altor 5 foraje (care sa extraga un debit total suplimentar de 2034 m³/zi) în sectorul sud-vestic, cam la jumatatea distantei între localitatile Pecica si Nadlac.

Pentru complexul acvifer de adâncime, diferentele de nivel piezometric fata de situatia actuala ajung pâna la 5.5 m în nord-estul zonei de studiu (fig. 6).

Dupa cum indica modelul numeric, aceasta varianta de extindere determina transformarea frontierelor de vest - nord-vest si nord-est în zone de alimentare pentru complexul acvifer de adâncime.

Efectul noilor captari este resimtit si în acviferul freatic, prin cresterea afluxului dinspre est si scaderea defluxurilor prin frontierele de vest - nord-vest si, mai ales, de nord-est. De asemenea, se modifica si transferul pe verticala. Debitul transferat prin drenanta ascendenta în zonele central - estica si sudica scade, în timp ce debitul transferat prin drenanta descendenta în zona central - vestica si spre nord creste.

Asadar aceasta varianta de extindere determina modificari considerabile ale regimului apelor subterane.

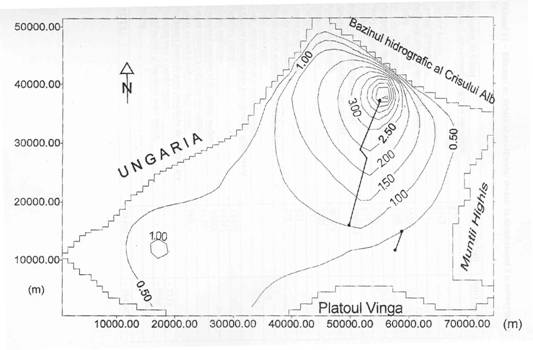

Fig. 6 - Diferente de nivel în complexul acvifer de adâncime în conditiile realizarii variantei I de extindere a sursei de apa potabila.

2.3.2. Varianta II

Varianta II presupune construirea unei noi captari în sectorul sud-estic (care sa cuprinda 25 de foraje noi, totalizând un debit de 54000 m³/zi) si scaderea debitelor de exploatare din captarile existente, în total cu 9422 m³/zi.

Simularea acestei variante s-a facut introducând debitele noilor captari în model, în timp ce captarile actuale au fost mentinute la aceleasi debite de exploatare, ce totalizeaza 221886 m³/zi. Scopul acestei simulari a fost de a urmari exclusiv consecintele amplasarii noului front de captare în sectorul sud-estic.

Pentru simularea primei etape de extindere a exploatarii, câteva foraje au fost amplasate în sectorul sud-vestic la nord de Mures, cu debitul total de 36720 m³/zi. Pentru simularea celei de-a doua etape, alte puturi au fost amplasate în sectorul sud-vestic la sud de Mures, cu debitul total de 17280 m³/zi.

Diferentele de nivel piezometric fata de situatia actuala, pentru complexul acvifer de adâncime, ajung pâna la 1.4 m în zona Frontului de Nord si 1.1 m în sectorul sud-estic (fig. 7).

Bilantul calculat de debite arata ca amplasarea noului front de captare în sectorul sud-estic determina scaderea usoara a defluxurilor laterale prin frontierele de vest - nord-vest si nord-est pentru ambele acvifere, nemodificând regimul de curgere al apelor subterane. Pentru compensarea debitului extras prin noul front de captare, aportul lateral dinspre est creste pentru acviferul de adâncime. De asemenea, acviferul freatic resimte efectul noului front, aportul dinspre est fiind mai ridicat fata de cel corespunzator regimului actual. Totodata scade semnificativ descarcarea pe Mures provenita din stratele de adâncime în zona unde dispare acvitardul, întrucât aceasta se face în mai mare masura prin captari.

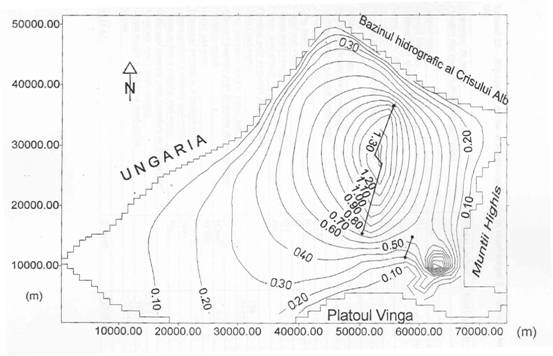

Fig. 7 - Diferente de nivel în complexul acvifer de adâncime în conditiile realizarii variantei II de extindere a sursei de apa potabila.

2.4. Optimizarea variantelor de extindere a exploatarii

Pe baza acestui studiu au fost propuse doua variante de extindere a exploatarii.

Prima varianta nu implica cheltuieli prea mari prin prelungirea Frontului de Nord si a sistemului de aductiune, în schimb produce perturbatii importante fata de regimul actual de curgere, prin transformarea frontierelor de vest - nord-vest si nord-est din zone de descarcare în zone de alimentare pentru complexul acvifer de adâncime.

A doua varianta nu produce perturbatii importante fata de regimul actual de curgere, permitând astfel exercitarea unui control riguros asupra exploatarii hidrostructurii în ansamblu. Ea presupune amplasarea unui nou front de captare si gospodarirea unitara a resurselor de ape subterane în ansamblu si implica scaderea cu pâna la 1 - 1.5 m a nivelului hidrodinamic si reducerea cu 105 - 110 l/s a debitului total de exploatare la captarile actuale.

Desi presupune cheltuieli mai mari si este mai dificil de realizat, a doua varianta de extindere este de preferat întrucât nu implica perturbarea importanta a regimului de curgere al complexului acvifer de adâncime.

Model hidrodinamic al acviferului freatic din zona depozitelor Oil Terminal Nord si Sud Constanta

În scopul realizarii acestui model, au fost utilizate toate datele din forajele situate în perimetrele depozitelor Oil Terminal Nord si Sud, cele aflate la est de acestea, precum si câteva foraje situate între cele doua depozite.

Acviferul freatic prezinta grosimi între 4 si 15 m. Nivelele hidrostatice sunt cuprinse între 46 si 21 m, în zona depozitului Oil Terminal Nord, si între 33 si 11.5 m, în zona depozitului Oil Terminal Sud. Directiile principale de curgere sunt spre nord-est si est, în zona depozitului Oil Terminal Nord, si spre est, sud-est si sud, în zona Depozitului Oil Terminal Sud.

Domeniul reprezentat, care ocupa o suprafata de aproximativ 6.5 km², a fost discretizat într-o retea de 172 de rânduri si 68 de coloane, având dimensiunile orizontale de 25 m x 25 m.

Modelul este în regim permanent. Conditiile la limitele laterale ale domeniului sunt de tip potential impus, stabilit pe baza hartii piezometrice.

De asemenea, a fost introdus un aport prin infiltratii efective provenite din precipitatii, de 50 mm/an, pe cea mai mare parte a domeniului. În zona depozitului Oil Terminal Sud, pe o portiune restrânsa, în vecinatatea limitei de est a acestuia, nivelele piezometrice ridicate indica existenta unui aport suplimentar datorita pierderilor din conducte de apa. Pe aceasta portiune, aportul prin infiltratii a fost crescut la 100 mm/an.

Calibrarea modelului s-a facut prin metoda încercarilor succesive, prin ajustarea valorilor conductivitatii hidraulice, pâna când, în toate punctele de observatie, diferentele maxime între nivelele masurate si cele calculate au fost sub 1 m.

Valorile conductivitatii hidraulice rezultate în urma calibrarii modelului sunt cuprinse între 0.01 si 7 m/zi. Pe cea mai mare portiune valoarea este de 1 m/zi. Pentru zona depozitului Oil Terminal Sud conductivitatile sunt, în general, mai ridicate în jumatatea de vest. În zona depozitului Oil Terminal Nord, conductivitatea hidraulica este 1 m/zi pe cea mai mare portiune, dar prezinta si valori mai ridicate în partea de vest, si în unele zone spre limita de est a perimetrului. Valorile acesteia scad la sud-est de depozitul Nord.

Distorsiunile spectrului hidrodinamic (fig. 8) sunt determinate, în special, de variatiile conductivitatii hidraulice.

Bilantul de debite rezultat în urma calibrarii modelului (tabel 9) arata ca alimentarea principala a acviferului se face dinspre vest si prin infiltratii efective, iar principala zona de descarcare este frontiera de est. Acviferul se descarca în mai mica masura prin frontierele de nord si de sud, debitele iesite prin acestea fiind de acelasi ordin de marime.

În zonele ambelor depozite, deplasarea produsilor petrolieri este influentata de directia principala de curgere spre est.

Investigatiile geochimice în zonele depozitelor Oil Terminal Nord si Sud (Jipa et al., 2003) indica existenta unor zone în care contaminarea solului si a apelor subterane cu produsi petrolieri este grava. Distributia grosimii intervalelor sedimentare contaminate, a grosimii stratului de hidrocarburi acumulat la nivelul suprafetei libere a acviferului si a continutului relativ de hidrocarburi dizolvate sunt în acord cu directiile de curgere ale apei subterane în zonele celor doua depozite.

Tabel 9 - Bilantul de debite al acviferului freatic din zona depozitelor Oil Terminal Nord si Sud, rezultat în urma calibrarii modelului.

Frontiera	Debit intrat (m3/zi)	Debit iesit (m3/zi)
Aport prin infiltratii efective
Frontiera de nord
Frontiera de est
Frontiera de sud
Frontiera de vest (în vecinatatea Oil Terminal Sud)
Frontiera de vest (la nord de Oil Terminal Sud)
TOTAL

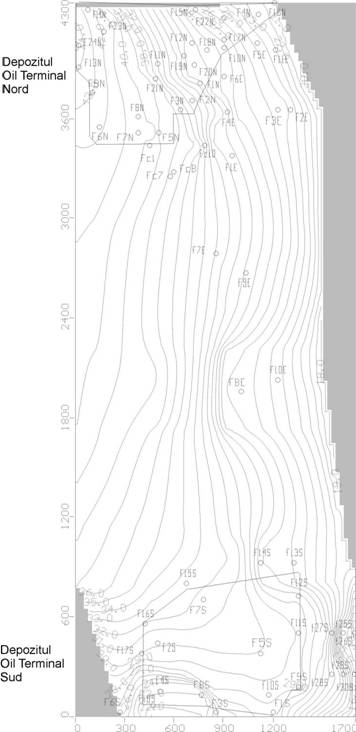

Fig. 8 - Harta piezometrica a acviferului freatic, rezultata în urma calibrarii modelului.

CONCLUZII

Modelarea matematica ofera posibilitatea integrarii tuturor datelor si informatiilor privind zona de studiu.

Dupa calibrare, un model numeric poate fi utilizat pentru simulari, iar acestea se pot dovedi deosebit de utile în cazul luarii de decizii privind :

q       reducerea efectelor contaminarii apelor subterane ;

q       optimizarea amplasarii de noi captari sau a extinderii celor existente ;

q       studiul miscarii contaminantilor ;

q       optimizarea debitelor de functionare ale forajelor.

Lucrarea de fata a avut ca obiective aplicarea modelarii numerice în trei zone de studiu : zona captarilor orasului Slatina, zona conului aluvionar al Muresului si zona depozitelor Oil Terminal Constanta.

În zona captarilor orasului Slatina modelul hidrodinamic regional a fost calibrat atât în absenta captarilor cât si în regim de exploatare. Rezultatele obtinute evidentiaza schimbarea relatiei dintre cele acviferul freatic din lunca Oltului si complexul acvifer sub presiune, datorita influentei captarilor de apa subterana si amenajarii cursului Oltului. Modelul local de transport de poluant în acviferul freatic din lunca Oltului a fost calibrat pe baza concentratiilor de cloruri determinate pe probe de apa din foraje de mica adâncime. În continuare, rezultatele obtinute au fost preluate în cadrul celui de-al doilea model de transport, în scopul simularii efectelor unor concentratii ridicate în apele de suprafata asupra sursei de apa potabila a orasului Slatina. Astfel a rezultat ca, în conditiile poluarii accidentale a cursului Oltului, cele mai multe din forajele ce exploateaza acviferul freatic din lunca ar trebui oprite cel putin un an si jumatate, urmând ca debitul necesar sa fie suplimentat din acviferul sub presiune.

Modelarea numerica a oferit posibilitatea studierii extinderii sursei de apa potabila a municipiului Arad. Doua variante de extindere au fost simulate, iar modelul a furnizat raspunsul sistemului acvifer la schimbarea solicitarilor. Cea de-a doua varianta este preferabila din punct de vedere hidrodinamic, chiar daca este costisitoare, deoarece nu produce modificari importante ale regimului de curgere al apelor subterane. Astfel de decizii trebuie sa fie luate si în spiritul unei dezvoltari durabile, de aceea se impune luarea în considerare a mai multor aspecte. În plus, chiar daca o varianta de extindere poate fi, aparent, mai ieftina si mai usor de realizat, ea poate produce, în timp, efecte mai greu de remediat, urmând a deveni, pe termen lung, mai costisitoare.

Ultimul obiectiv al acestui studiu a fost modelarea curgerii în acviferul freatic din zona depozitelor Oil Terminal, Constanta. Acest model a avut ca scop studiul influentei conditiilor hidrodinamice asupra deplasarii produsilor petrolieri. Contaminarea cu hidrocarburi a solului si apelor subterane în zona depozitelor Oil Terminal este grava. În plus, nu exista un control real asupra surselor de poluare, reprezentate de rezervoarele de stocare a produsilor petrolieri si, în special, de reteaua de conducte de transport. Modelul evidentiaza directiile de curgere ale apei subterane, directia principala fiind spre est, asadar spre Marea Neagra. Aceasta poate duce la extinderea contaminarii spre mare, daca nu se iau masuri pentru oprirea surselor de poluare.

BIBLIOGRAFIE

Brouyčre S. (2000) - Modelling of transport and retardation of solutes in variably saturated media Teza de doctorat, Univ. Ličge., Fac. Sciences Appliquées.

Comeaga T. (1999) - Modele matematice ale fenomenelor de poluare a apei subterane. Teza de doctorat, Univ. Tehn. Constructii Bucuresti, Fac. Hidrotehnica si Univ. Ličge., Fac. Sciences Appliquées.

Comeaga T., Dinu I. (2000) - First conducted tracer test for delineation of protection zones in Curtisoara wellfield of Slatina city, Romania. Poster Papers TraM'2000 - Int. Conf. Tracers and Modelling in Hydrogeology, p. 5 - 9.

Derouane J., Dassargues, A. (1998) - Delineation of groundwater protection zones based on tracer tests and transport modelling in alluvial sediments. Environ. Geol. 36(1-2), p. 27 - 36.

Hallet V., N'Zali T., Rentier C., Dassargues A. (2000) - Location of protection zones along production galleries: an example of methodology. Tracers and modelling in hydrogeology (Proc. TraM'2000 Conf., Ličge, Belgium, May 2000), A. Dassargues (ed.), p. 141 - 148.

Jipa D. et al. (2003) - Evaluarea gradului de contaminare cu produse petroliere în zona depozitelor Oil Terminal, Constanta. Raport MENER - PP6.

Kruseman G.P., De Ridder N.A. (1994) - Analysis and evaluation of pumping test data. 2nd Edition, ILRI publ. 47, 377 p.

Moldoveanu V. (1995) - Studiu hidrogeologic pentru reabilitarea sursei de apa potabila a municipiului Slatina. PROED Bucuresti.

Zamfirescu F. (1997) - Elemente de baza în dinamica apelor subterane. Ed. Did. Pedag. Bucuresti, 255 p.
