Ústav merania SAV Bratislava
Systému na meranie náklonu reaktora
Bratislava, február 2008
Úvod
Účelom tejto príručky je oboznámiť používateľa s možnosťami a zásadami práce s prezentačným programom systému merania náklonu reaktorov. Nekladie si za úlohu osvetliť prácu celého meracieho procesu, len jeho finálnej vrstvy, s ktorou prichádza užívateľ bežne do styku.
PC s procesorom Intel Pentium 500Mhz
operačný systém MS Windows 98 SE, XP
256 MB RAM
150 MB voľného priestoru na disku
sieťové spojenie s meracím počítačom
v Ovládacom paneli Miestne nastavenie zvolené slovenské prostredie /inak sa vyskytne chyba importu/
Tieto požiadavky sú skutočne minimálne a umožňujú iba pomalý beh programu. Procesor a pamäť odporúčam aspoň zdvojnásobiť
Vlastnosti programového riešenia :
Používateľský software umožňuje súčasnú prácu viacerým nezávislým používateľom, pričom každý používateľ pracuje s dátami uloženými na jeho PC. V databáze sa nachádzajú namerané dáta (interval merania je 5 minút) a pre jednoduchšiu a rýchlejšiu prácu aj priemery hodinové, denné, týždenné, mesačné a ročné. Namerané (5 minútové) dáta sa po 6 mesiacoch vymazávajú, aby nedošlo preplneniu a k neúmernému spomaleniu práce s databázou. Priemery sa z databázy nevymazávajú. Skladá z dvoch hlavných častí, ktoré umožňujú:
zobrazenie nameraných dát v polárnom a lineárnom grafe a ich tlač
výber, zobrazenie, archivácia a mazanie prípadných výnimočných udalostí a ich tlač
zobrazenie náklonu na HDR, ako bol nameraný geodetickou metódou a jeho tlač
možnosť tabuľkového náhľadu na namerané dáta a ich export do textového súboru
pridávať používateľom vkladané poznámky
výber z viacerých databáz
meniť farbu jednotlivých prístrojov v grafe
zvoliť interval automatického občerstvovania zobrazovaných dát v grafe
import nameraných dát cez lokálnu sieť do databázy na lokálnom PC
zadať korekciu na geodeticky nameraný náklon HDR
výber zdrojového importovacieho súboru a cieľovej databázy

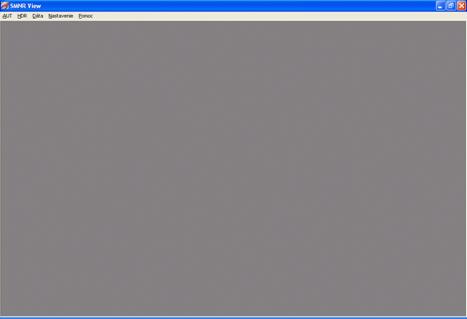

Úvodná obrazovka po spustení programu SMNR view
Popis jednotlivých položiek menu:
Polárny graf: je grafické znázornenie vektora náklonu reaktora /prístrojov/ v polárnom grafe za zvolené časové obdobie. Obsahuje mriežku s krokom 1/2 mm, vyznačené hlavné body HDR a červený tolerančný kruh.
Lineárny graf: je grafické znázornenie vektora náklonu reaktora /prístrojov/ v lineárnom grafe za zvolené časové obdobie. Krok mriežky sa generuje automaticky a neobsahuje tolerančnú hodnotu.
Čas obnovy : interval v sekundách, kedy dochádza (ak je zapnutá volba) k občerstveniu zobrazovaných dát v grafe a k posunutiu dátumu a času (stop) o zvolený čas. Táto voľba umožňuje okamžité zachytenie posledných zmien v náklone reaktora.
HDR
Polárny graf: je grafické znázornenie vektora náklonu reaktora v polárnom grafe, ako bol nameraný metódou geodetickej nivelácie.
Lineárny graf: je grafické znázornenie vektora náklonu reaktora v lineárnom grafe, ako bol nameraný metódou geodetickej nivelácie.
Dáta
Náhľad : umožňuje tabuľkový náhľad na namerané a spriemerované dáta, ich selekciu, triedenie a export do ľubovoľných externých programov (MS Excel, Word, Access…)
Poznámky: možnosť pridania ľubovoľných poznámok používateľom. Slúžia pre potreby používateľa a sú uložené spolu s dátami v databáze.
Nastavenie
Zdrojová databáza : slúži na výber databázy. Pri normálnom behu programu nie je nutný zásah používateľa.
Farba dát v grafe: slúži na zmenu prednastavených farieb pre jednotlivé prístroje zobrazované v grafe. Štandartné nastavenie farieb: Nivelomat – žltá, Vertimat 1 – fialová, Vertimat 2 – zelená.
Pomoc : po stlačení sa otvorí súbor s elektronickou pomocou.

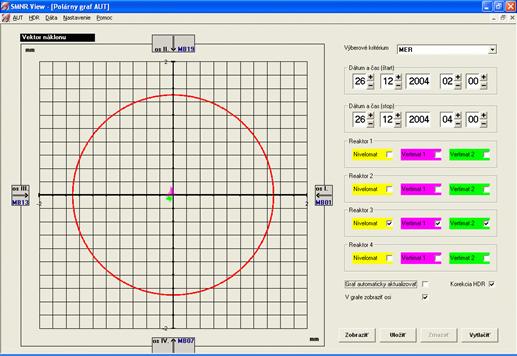

Formulár s polárnym grafom

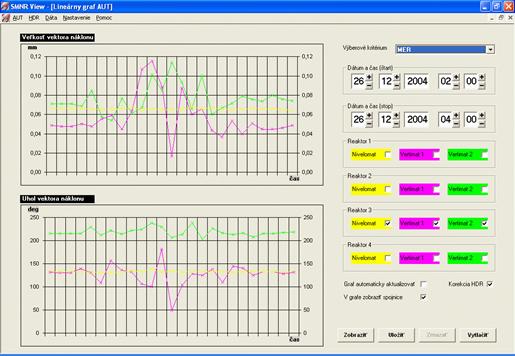

AUT Lineárny graf je grafické znázornenie vektora náklonu reaktora /prístrojov/ za zvolené časové obdobie. Krok zobrazovanej mriežky je generovaný automaticky podľa rozsahu zobrazovaných úajov. Po označení (kliknutí) myškou na konkrétny bod v grafe bude zobrazené okno s informáciou o danom bode (dátum a čas merania, veľkosť a azimut náklonu…). Jednoduchým spôsobom umožňuje používateľovi získať predstavu o časovej postupnosti aj veľmi malých zmien v náklone reaktora. Pri prvom otvorení sú údaje dátumu a času Štart a Stop skopírované z formuláru s polárnym grafom, čo zjednodušuje obsluhu.
Formulár s lineárnym grafom
Typ zobrazených dát umožňuje zvoliť, aký druh údajov sa znázorní v pol. grafe. Možnosti:
MER budú sa zobrazovať nepriemerované 5 minútové údaje /max. počet dát/
PHO budú sa zobrazovať hodinové spriemerované údaje
PDE- budú sa zobrazovať dňové spriemerované údaje
PTY budú sa zobrazovať týždňové spriemerované údaje. /Týždeň nemusí zodpovedať kalendárnemu týždňu, začiatok týždňa = prvé spustenie merania/
PME- budú sa zobrazovať mesačné spriemerované údaje
PRO budú sa zobrazovať ročné spriemerované údaje
Voľba prístrojov - „zaškrtávacie políčka“, pomocou ktorých vyberáme prístroje na zobrazenie v pol. grafe. Farba v grafe zodpovedá farbe zvoleného snímača /nivelomaty-žlté, vertimaty1-fialové, vertimaty2-zelené/ Po navolení prístrojov treba stlačiť tlačidlo Zobraziť zmeny prejavili aj v grafe.
Korekcia na HDR – pri výbere tejto možnosti (je predvolená) sú zobrazované údaje o náklone s korekciou na poslednú HDR, meranú metódou geodetickej nivelizácie a zadanú prostredníctvom programu SMNR Import. Pri zrušení výberu sú dáta vykresľované bez korekcie.
Aktualizácia – pri výbere tejto možnosti (nie je predvolená) budú dáta zobrazované v grafe aktualizované v intervaloch zadaných v položke Čas obnovy a dátum a čas Stop budú inkrementované na vždy posledný uložený údaj v databáze. Pre zabezpečenie správneho fungovania je potrebné mať spustený program SMNR Import v režime automatického importu. (viz. SMNR Import) Pri deaktivácii tejto voľby sa graf prekreslí až po stlačení tlačidla Zobraziť.
Zobraziť osi - pri výbere tejto voľby (je predvolená) sa v grafe zobrazia osi a deliaca mriežka na uľahčenie odčítania hodnôt jednotlivých meraní. Zrušením tejto voľby zmizne z grafu aj mriežka a osi.
Tlačidlá :
Zobraziť - vykreslí graf podľa navolených kritérií (typ dát, dátum a čas Štart a Stop…). Je vhodné ho použiť pri každej zmene vo výberových kritériách.
Uložiť - uloží práve vybranú oblasť dát do databázy s možnosťou popisu udalosti. Je možné kedykoľvek dáta znovu zobraziť, výber sa uskutočňuje v kolonke Výberové kritérium. Uložené udalosti sa z databázy nevymazávajú.
Zmazať - trvalo zmaže vybranú udalosť z databázy
Vytlačiť - na predvolenej tlačiarni vytlačí výstupný protokol s grafom a nameranými hodnotami vo forme tabuľky.

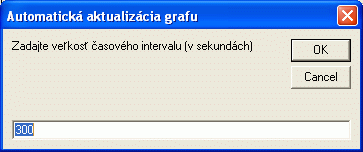

AUT Čas obnovy - Veľkosť hodnoty určuje interval, v ktorom program kontroluje databázu na prítomnosť nových dát a prekreslenia grafu (v sekundách) pri aktivovaní položky „Graf automaticky aktualizovať “ (Aktualizácia). Umožňuje sledovanie aktuálnych zmien v náklone reaktora, pravda iba pri súčasnom behu programu SMNR Import v režime automatického importu. Pri bežnom používaní nie je nutné položku meniť.

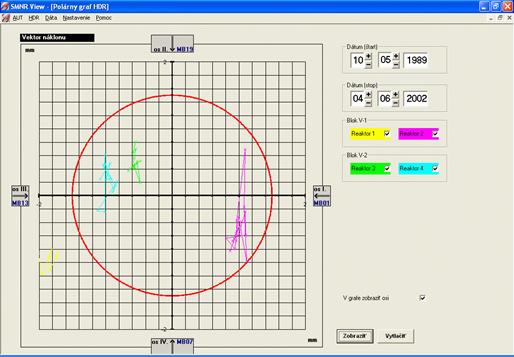

HDR polárny graf

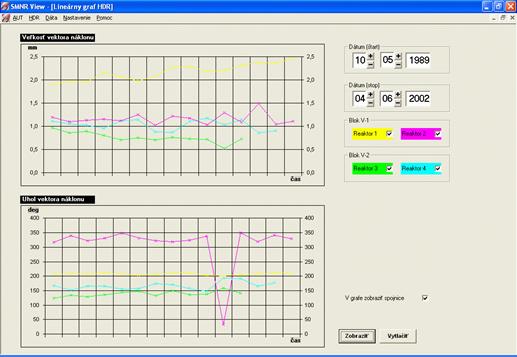

HDR lineárny
graf
Polárny graf – je grafické znázornenie vektora náklonu reaktora ako bol nameraný geodetickou metódou pri odstávke reaktora za zvolené časové obdobie. Obsahuje mriežku s krokom 1/2 mm, vyznačené hlavné body HDR a červený tolerančný kruh. Po označení (kliknutí) myškou na konkrétny bod v grafe bude zobrazené okno s informáciou o danom bode (dátum a čas merania, veľkosť a azimut náklonu…). Prehľadným spôsobom umožňuje používateľovi získať informáciu o smere a veľkosti náklonu reaktora. Pri prvom otvorení sú údaje dátumu a času Štart a Stop skopírované z formuláru s lieárnym grafom, čo zjednodušuje obsluhu.
Výber reaktora zaškrtávacie políčka s možnosťou výberu reaktorov, ktorých náklon HDR sa má zobraziť v grafe.
Zobraziť osi – zobrazí (zruší) osi v grafe.
Tlačidlá :
Zobraziť- vykreslí graf podľa navolených kritérií (typ dát, dátum a čas Štart a Stop…). Je vhodné ho použiť pri každej zmene vo výberových kritériách.
Vytlačiť- na predvolenej tlačiarni vytlačí výstupný protokol s grafom a nameranými hodnotami vo forme tabuľky.

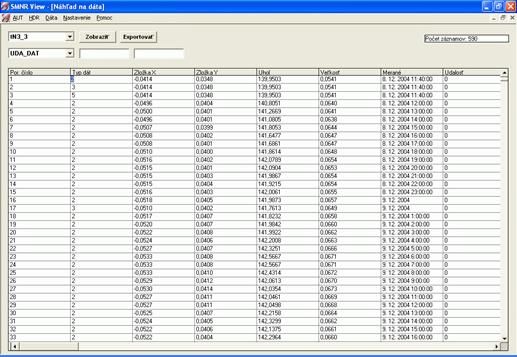

Dáta Náhľad – umožňuje prezerať a exportovať všetky tabuľky obsiahnuté v databáze
Vybraný snímač – tEVENT : zapísaná udalosť
tHDR1 : (1,2,3,4) hodnoty z geodetického merania na HDR na reaktore 1..4
tN1_1 : (1,2,3)_( 1,2,3,4,M) hodnoty namerané snímačom NIVELOMAT 1..3, 1=namerané 5 minútové hodnoty, 2= namerané 5 minútové hodnoty korigované na HDR, 3=spriemerované hodnoty, 4=spriemerované hodnoty kor. na HDR, M=5 min. surové dáta (bez výpočtu náklonu.)
- tNOTE poznámky pridávané používateľom
- tV11_1 (1,2)(1..4)_( 1,2,3,4,M) hodnoty namerané snímačom VERTIMAT 1,2 na reaktore 1..4, 1=namerané 5 minútové hodnoty, 2= namerané 5 minútové hodnoty korigované na HDR, 3=spriemerované hodnoty, 4=spriemerované hodnoty kor. na HDR, M=5 min. surové dáta (bez výpočtu náklonu.)
Tlačidlá - Zobraziť : Aktualizuje zobrazené hodnoty v tabuľke. Nutné použiť po každej zmene snímača alebo zobr. filtra.
- Exportovať : Umožňuje uložiť dáta v práve zobrazenej tabuľke do textového súboru na disk PC.
Filter zobrazenia - UDA_DAT : dátum , zobrazí dáta v zadanom intervale
UDA_EVE : event (udalosť)
UDA_ID : ID (poradové číslo udalosti)
UDA_SEL : typ dát
UDA_U : azimut náklonu
UDA_V : veľkosť náklonu
UDA_X : X-ová zložka náklonu
UDA_Y : Y-ová zložka náklonu

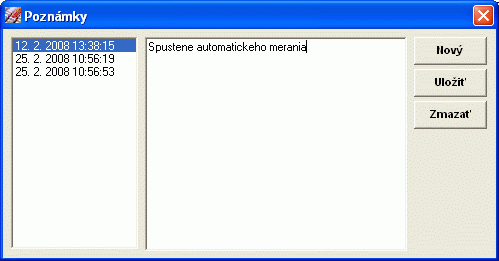

Dáta Poznámky umožňuje používateľovi pridávať ľubovoľné poznámky.
Nový – vytvorenie novej poznámky s aktuálnyn dátumom a časom
Uložiť – uloží novovytvorenú poznámku do databázy
Zmazať – zmaže aktuálnu poznámku z databázy

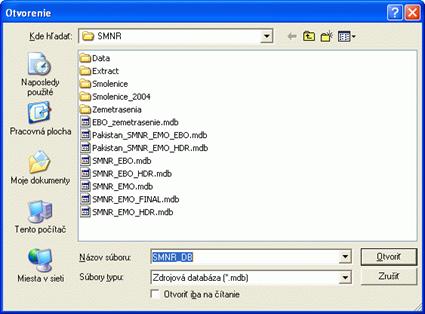

Nastavenie Zdrojová databáza - Dialógové okno, v ktorom je možné meniť zdrojovú databázu. Pri bežnom používaní sa neodporúča meniť.
Nastavenie Farba dát v grafe - Umožňuje používateľovi menit nastavenie farieb pre jednotlivé prístroje zobrazované v grafe za účelom ich jednoduchšieho rozlíšenia. Zmena farby zostáva zapamätaná v programe, je možné ju však kedykoľvek zmeniť.

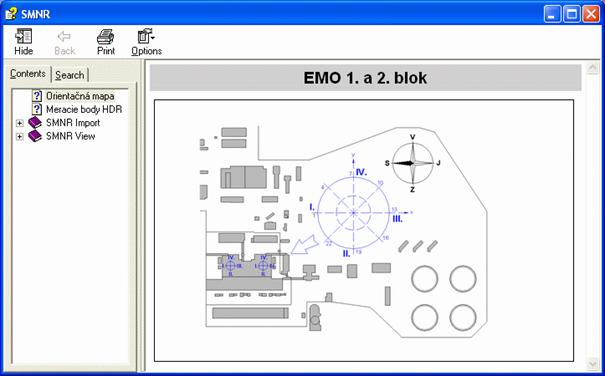

Pomoc po stlačení sa otvorí súbor s elektronickou pomocou.
SMNR Import

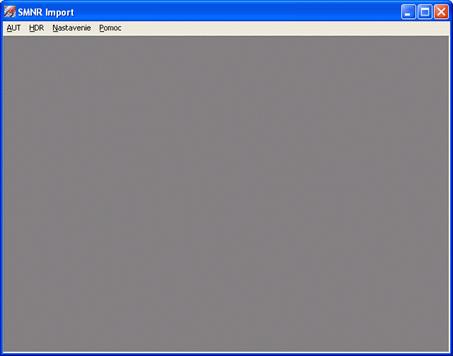

Úvodná obrazovka po spustení programu SMNR Import
Popis jednotlivých položiek menu :
AUT – Import Spustí importovanie nenaimportovaných dát z meracieho PC
HDR – Korekcia : Formulár na zadávanie nameraných hodnôt z geodetického merania na HDR reaktora
Nastavenie – Zdrojový súbor slúži na výber zdrojového súboru. Pri normálnom behu programu nie je nutný zásah používateľa.
- Cieľová databáza : slúži na výber cieľovej databázy. Při normálnom behu programu nie je nutný zásah používateľa.
Pomoc – zobrazí súbor s elektronickou pomocou k programu.
AUT Import - Spustí importovanie nespracovaných dát zo zdrojového textového súboru do databázy. Operácia môže byť časovo náročná, hlavne pri spracovávaní veľkého objemu dát. Jej dĺžka je závislá od rýchlosti procesora, veľkosti operačnej pamäte a priepustnosti LAN. Zhruba platí, že import 1 mesiaca dát trvá 15 minút. Program postupuje pri importe nasledovne:
1. ukladá do DB namerané údaje vrátane priemerov
2. vyráta korekciu na HDR (na poslednú zadanú)a uloží do DB skorigovanéné údaje
3. vymaže 5 minútové dáta staršie jako pol roka
4. detekuje a opraví prípadné výpadky v meraní (chýbajúce dáta nahradí prázdnymi údajmi)

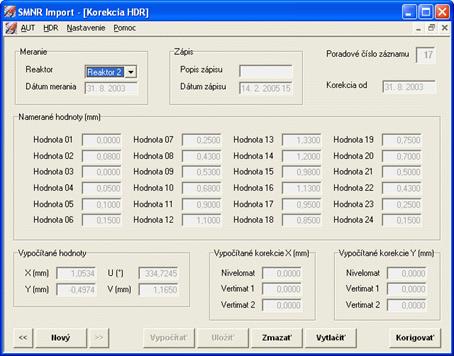

HDR Korekcia - Formulár umožňuje zadať korekciu na HDR, ako bola nameraná certifikovanou metódou geodetickej nivelácie.
Meranie - Reaktor výber reaktora, na ktorom bolo uskutočnené merania na HDR
- Dátum merania dátum, kedy bolo uskutočnené meranie na HDR (zadáva používateľ).
Zápis - Popis zápisu : ľubovoľná poznámka pridaná používateľom
- Dátum zápisu : dátum, kedy bol uskutočnený zápis aktuálneho merania (korekcie) na HDR. Vyplňuje ho automaticky program podľa aktuálneho systémového času PC.
- Por. číslo a korekcia : poradové číslo aktuálneho záznamu. Korekcia predstavuje dátum (od polnoci 00:00),od ktorého sú údaje namerané systémom SMNR korigované vzhľadom na náklon nameraný geodetickou metódou. Mal by sa zhodovať s Dátumom merania.
Namerané hodnoty – 24 hodnôt nameraných na HDR metódou geodetickej nivelácie. Vyplňuje používateľ podľa protokolu z merania HDR.
Vypočítané hodnoty – hodnoty náklonu reaktora a korekcií prístrojov SMNR ako ich vyrátal program na základe údajov zadaných používateľom a údajov nameraných prístrojmi SMNR. Veľkosť aj azimut náklonu reaktora sa musí zhodovať s veľkosťou a azimutom náklonu uvádzaným v protokole merania HDR.
Tlačidlá - << : posun na predchádzajúci záznam
Nový : tlačidlo pre vytvorenie nového záznamu korekcie HDR.
- >> : posun na ďaľší záznam
- Vypočítať : po kompletnom vyplnení formulára vypočíta vektor náklonu reaktora a korekcie pre prístroje. V tejto fáze sa odporúča skontrolovať veľkosť a smer vektora náklonu reaktora vypočítaný programom s veľkosťou a smerom vektora náklonu reaktora uvedeným v protokole merania na HDR.
- Uložiť : po prekontrolovaní údajov o veľkosti a smere vektora náklonu reaktora uloží dáta a korekcie do databázy.
- Zmazať : zmaže aktuálny záznam
- Vytlačiť : vytlačí aktuálny záznam na predvolenej tlačiarni

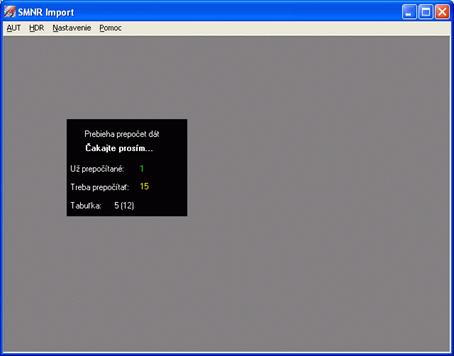

- Korigovať : skoriguje dáta v databáze od dátumu merania na HDR až do súčasnosti. Podľa množstva korigovaných dát operácia môže byť časovo náročnejšia. Pri zadávaní viacerých HDR naraz sa odporúča najprv zadať všetky merania na HDR a až po zadaní poslednej spustiť korekciu dát.

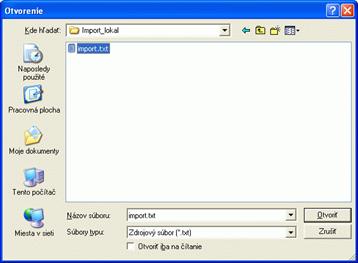

Nastavenie Zdrojový súbor – dovoľuje zmeniť zdrojový importovací súbor. Neodporúča sa meniť používateľom.

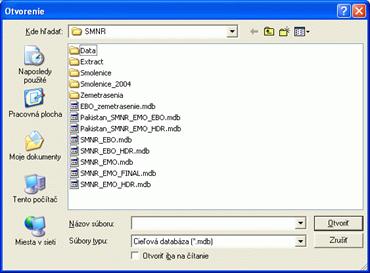

Nastavenie Cieľová databáza – umožňuje zmeniť cieľovú databázu, do ktorej je vykonávaný import a korekcie dát. Nastavenie sa sa neodporúča meniť používateľom.
Pomoc zobrazí súbor s elektronickou pomocou.
|
