Procesor komunikuje se zbytkem světa (tedy s Northbridge) prostřednicvím FSB (Front Side Bus). FSB je obousměrná datová sběrnice, přes kterou probíhá veskerá komunikace mezi CPU a ostatními zařízeními. Od frekvence, na které FSB pracuje, se odvíjí i takt dalsích zařízení. Frekvence procesoru je dána jako frekvence FSB * hodnota multiplikátoru. Pokud tedy FSB procesoru Pentium M Dotan bězela na 400 MHz a multiplikátor byl nastaven 5, výsledná frekvence procesoru byla 2 GHz.
Patice je v podstatě konektor, slouzící k připojení procesoru (procesorů) k základní descce. Dlouhou dobu byly procesory nejvýznamějsích značek v osobních počítačích záměnné (Intel, AMD, Cyrix nebo IDT), protoze se osazovaly do identických patic, označovaných téz jako sockety. V roce 1997 ale společnost Intel začala vyvíjet novou patici nazvanou Slot 1 a vývoj procesorů obou nejvýznamějsích výrobců (Intel 717b119h , AMD) se od té doby ubíral odlisně. Dnesní procesory se proto obvykle dělí podle patic, přičemz doba trvání výroby těchto řad je stále kratsí. Patice se označují často podle počtu pinů nebo kódovým označením.
Socket vyuzívá takzvanou PGA (Pin Grid Array) architekturu, kde piny na spodní straně procesoru jsou zasouvány do socketu uzitím ZIF - nulové nebo LIF - malé síly k zasunutí.

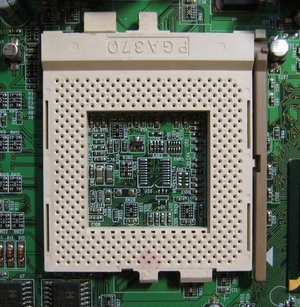

obrázek č. 11 - socket pro CPU
Naproti tomu slot (např. Slot 1 pro procesor Pentium II) je konektor podobný např. PCI slotu a procesory určené pro sloty mají tvar podobný cartridgi.

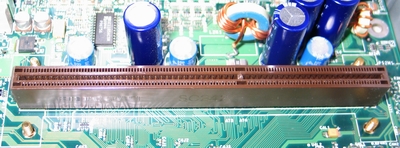

obrázek č. 12 - slot pro CPU
|
Socket |
Platforma, pro kterou je určen |
|
Socket 1 | |
|
Socket 2 | |
|
Socket 3 |
80486 (3,3 V a 5 V) a kompatibilní |
|
Socket 4 |
Intel Pentium 60/66 MHz |
|
Socket 5 |
Intel Pentium 75-133 MHz; AMD K5; IDT WinChip C6, WinChip 2 |
|
Socket 6 | |
|
Socket 7 |
Intel Pentium, Pentium MMX; AMD K6 |
|
Super Socket 7 |
AMD K6-2, AMD K6-III; Rise mP6 |
|
Socket 8 |
Intel Pentium Pro |
|
Socket 370 |
Intel Pentium III, Celeron; Cyrix III; VIA C3 |
|
Socket 423 |
Intel Pentium 41 Willamette core |
|
Socket 463 (také známý jako Socket NexGen) |
NexGen Nx586 |
|
Socket 478 |
Intel Pentium 4, Celeron, Pentium 4 Extreme Edition, Pentium M Socket N |
|
Socket 479 |
Intel Pentium M, Celeron M, Core Duo, & Core Solo |
|
Socket 486 | |
|
Socket 499 |
DEC Alpha 21164a |
|
Socket 563 |
AMD nízko-napěťový mobilní Athlon XP-M (µ-PGA Socket, hlavně mobilní platformy) |
|
Socket 603 |
Intel Xeon |
|
Socket 604 |
Intel Xeon |
|
Socket 754 |
AMD jednoprocesorový systém zuzívající single-channel DDR-SDRAM, včetně AMD Athlon 64, Sempron, Turion 64 |
|
LGA 771 (také známý jako Socket 771) |
Intel Xeon |
|
LGA 775 (také známý jako Socket 775 nebo Socket T) |
Intel Pentium 4, Pentium D, Celeron D, Pentium Extreme Edition, Core 2 Duo, Core 2 Extreme, Celeron |
|
Socket 939 |
AMD jednoprocesorový systém uzívající dual-channel DDR-SDRAM, včetně Athlon 64, Athlon 64 FX az do 1 GHz, Athlon 64 X2, Opteron 100-series |
|
Socket 940 |
AMD jedno a víceprocesorový systém uzívající DDR-SDRAM, včetně AMD Opteron, Athlon 64 FX |
|
Socket A (také známý jako Socket 462) |
AMD Athlon, Duron, Athlon XP, Athlon XP-M, Athlon MP a Sempron |
|
Socket F (také známý jako Socket 1207) |
AMD víceprocesorový systém uzívající DDR2-SDRAM, včetně AMD Opteron, nahrazuje Socket 940 |
|
Socket AM2 |
AMD jednoprocesorový systém uzívající DDR2-SDRAM, nahrazuje Socket 754 a Socket 9392 (PGA 940 contacts) |
|
Socket AM2+ |
budoucí socket AMD pro jednoprocesorový systém, podpora DDR2 a HyperTransport 3, plánovaný v druhé polovině roku 2007, nahrazuje Socket AM2 (PGA 940 contacts) |
|
Socket AM3 |
budoucí socket AMD pro jednoprocesorový systém, podpora DDR3 and HyperTransport 3, plánovaný na polovinu roku 2008, nahrazuje Socket AM2+ pro ty,kteří chtějí přejít na DDR3-SDRAM |
|
Socket P |
budoucí socket Intel, nahrazuje Socket 479 pro notebooky, očekávaný v roce 2007 |
|
Socket S1 |
AMD systém pro mobilní platformy uzívající DDR2-SDRAM, nahrazuje Socket 754 v mobilním sektoru (638 contacts) |
|
PAC418 |
Intel Itanium |
|
PAC611 |
Intel Itanium 2, HP PA-RISC 8800 a 8900 |
|
Socket M |
Intel Core Solo, Intel Core Duo, Intel Dual-Core Xeon a Intel Core 2 Duo |
|
Socket B (LGA 1366) |
nový socket pro budoucí procesory Intel zahrnující integrovaný řadič pamětí a CSI |
|
Socket H (LGA 715) |
budoucí náhradapro současný Socket T (LGA 775) |
tabulka č. 1 - Přehled socketů CPU
|
Slot |
Platforma, pro kterou je určen |
|
Slot 1 |
Intel Celeron, Pentium II, Pentium III |
|
Slot 2 |
Intel Pentium II Xeon, Pentium III Xeon |
|
Slot A |
AMD Athlon |
|
Slot B |
DEC Alpha |
|
Slotkets |
adaptéry pro pouzití "socketových" procesorů ve "slotových" motherboardech |
tabulka č. 2 - přehled slotů CPU
|
