Koupili jste si nové autorádio a chcete se pustit do jeho montáze?
Zapojení moderního autorádia není jednoduché a proto je výhodné nechat si jej
zapojit odborníky.
Pro sikovné kutily, kteří se rozhodnou zapojit si autorádio sami, uvádím
popis zapojení ISO konektorů pro připojení napájení a
reproduktorů i barvy, které jsou zpravidla pouzity pro propojovací
vodiče. U některých autorádií nemusí být zapojeny vsechny vývody.
Některé vývody mohou být zaměněny, či vyuzity jinak. V
tabulce jsou tyto vývody označeny *. Zálezí na vybavení autorádia, proto
je vhodné před montází řádně prostudovat návod k pouzití.
Propojení s dalsími přístroji se můze u různých výrobců
lisit. Zapojení vývodů je zobrazeno v návodu k pouzití a často také
na stítku nalep 18418w2218s eném přímo na přístroji.
|
Číslování
vývodů ISO konektorů (na přístroji)
|
|
|
|
|
ISO konektor napájení
|
ISO konektor reproduktory
|

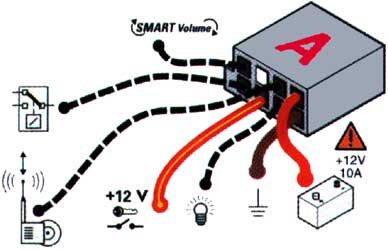

Napájecí ISO konektor připojuje:
- Zem připojuje se
přímo na kostru vozu.
- Trvalé napájecí napětí
12V pro napájení pamětí. Při jeho odpojení dojde ke smazání
předvolených stanic.
- Napájecí napětí 12V
přes spínací skříňku.
- Napětí 12V, které
signalizuje zapnuté osvětlení automobilu.
- Napětí 12V pro ovládání
předzesilovače auto-antény.
- Signál MUTE pro vyřazení
autorádia pro sadu Hands Free.
- Signál Smart Volume pro
řízení hlasitosti
|
Napájecí konektor
|
|
Číslo vývodu
|
Pouzití
|
Barva vodiče
|
|
|
Smart volume - ztlumení rádia
|
|
|
|
Mute - vypnutí rádia při telefonním hovoru
|
|
|
|
Nezapojeno
|
|
|
|
Trvalé napětí 12V (u některých modelů
můze být zaměněno s vývodem 7)
|
oranzová
|
|
|
Napájení pro auto anténu a předzesilovač
|
modrá
|
|
|
12V při zapnutém osvětlení
|
zlutá
|
|
|
Napájení 12V přes spínací skříňku
(u některých modelů můze být zaměněno
s vývodem 4)
|
červená
|
|
|
Zem
|
černá nebo hnědá
|

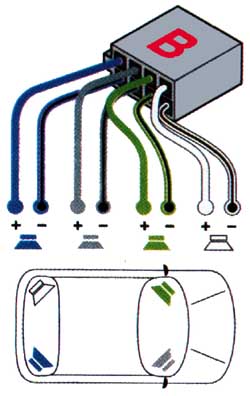

Repro konektor ISO připojuje:
- pravý přední reproduktor
- levý přední reproduktor
- pravý zadní reproduktor
- levý zadní reproduktor
|
Repro konektor
|
|
Číslo vývodu
|
Pouzití
|
Barva vodiče
|
|
|
pravý zadní +
|
modrá
|
|
|
pravý zadní -
|
modročerná
|
|
|
pravý přední +
|
sedá
|
|
|
pravý přední -
|
sedočerná
|
|
|
levý přední +
|
zelená
|
|
|
levý přední -
|
zelenočerná
|
|
|
levý zadní +
|
bílá
|
|
|
levý zadní -
|
bíločerná
|
|
Zapojení
ISO konektoru autorádia
