Úloha 4

Základová patka

Základní údaje :

Jméno : Karel Sedláček

Skola  : ČVUT

Fakulta  : Stavební

Obor  : A

Semestr  : 7

Kruh  : 2

Datum : 30.11.2001

Obsah :

Zadání

Předbězný návrh sloupů

Prostý beton

Zelezobeton

Návrh výztuze

Předbězné posouzení na protlačení

1, Zadání :

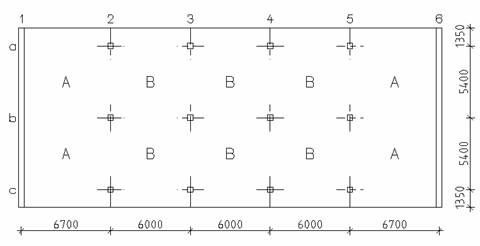

Návrh ZB desky lokálně podepřené.

a =6,70 m

b =6,00 m

c =5,40 m

h =3,00 m

n =3

zatízení podlahy 1,5 KN/m²

zatízení uzitné 5,0 KN/m²

beton C 16/20

Předbězný návrh sloupů

Beton C16/20

Ocel 10 425 (V)

Deska h = 220 mm

Sloup h = 600 mm, b = 600 mm, v = 3000 mm

Zatízení (1 podlazí): F_k [KN] g_f F_d [KN]

Deska [5,4 x (6,7+6,0)/2]x15,4 528,07

Sloup [0,6x0,6x25x3] 1,2 32,40

F_d=560,47 KN

Pro 4 podlazí :

3, Prostý beton

Stěrkopísek

Sloup

Posouzení

4, Zelezobeton

Stěrkopísek

Sloup

Posouzení

5, Návrh výztuze

Beton C16/20

Ocel 10 425 (V) d=16 mm]

Krytí c = 60 mm

h = 1100 mm

b = 3600 mm

Posouzení výztuze :

6, Předbězné posouzení na protlačení
