Département Unités Terminales

GARANTIE CONCERNANT LE LOGICIEL :

L'utilisateur reconnaît expressément qu'en l'état actuel de la technique, il n'est pas possible de garantir qu'un logiciel fonctionne sans discontinuité ni bug.

Néanmoins, CIAT s'engage à tout mettre en oeuvre pour corriger les bugs éventuels ou à mettre en place des solutions de contournement à la condition que chaque bug soit identifié par l'utilisateur et porté à la connaissance de CIAT.

La présente garantie est exclusive de toute autre garantie, notamment de résultat, de quelque nature et à quelque titre que ce soit.

Cette garantie est, par ailleurs, exclue si l'anomalie n'est pas imputable au logiciel, ou bien si l'utilisateur a modifié le logiciel sans l'accord préalable de CIAT.

RESPONSABILITE :

CIAT ne pourra être tenue pour responsable d'aucun préjudice direct ou indirect, notamment perte d'exploitation ou manque à gagner, éventuellement subis par l'utilisateur ou un tiers, alors même qu'elle aurait été avisée de la possibilité de survenance de tels dommages.

Elle ne pourra être tenue responsable d'aucun préjudice ou dommage au titre de l'installation, de l'exploitation et de l'utilisation du logiciel.

Direction du Système d'Information & Département UT

Logiciel version 01.00.07 et suivantes

Manuel révision A

H. RICHARD

CIAT

Tous droits réservés. Aucun extrait de ce manuel ne peut-être reproduit, sous quelques formes ou par quelques procédés que ce soient sans autorisation écrite de l'éditeur.

1. Introduction

1.1. LE LOGICIEL

1.2. LES PRODUITS

2. Installation

Configuration minimale

Répertoires utilisés

Procédure d'installation

Lancement du programme

Support

3. Prise en main

3.1. Personnalisation du logiciel

3.2. Votre premiere étude

4. Structure générale du logiciel

4.1. Enchaînement des écrans

4.2. L'écran principal

4.3. Barre d'outils

4.4. Palette

5. Présentation des fonctions

5.1. Les fonctions de gestion

5.2. Les fonctions technico-commerciales

5.3. Les fonctions annexes

5.4. Les fonctions d'aide

6. Tableau d'accès aux fonctions

LE LOGICIEL

Le logiciel ELITE permet de composer une offre des produits Unités Terminales comportant par produit (si nécessaire) :

F   Performances thermiques et hydrauliques.

F   Spectres de puissances acoustiques.

F   Spectres de pression acoustiques.

Une deuxième phase, en cours de développement, permettra de choisir des appareils en fonction de desiderata, et de composer une offre tarifée avec :

F   Présentation produit.

F   Proposition de prix.

F   Descriptif technique.

F   Performances thermiques et hydrauliques.

F   Spectres de puissances acoustiques.

F   Spectres de pression acoustiques.

F   Vue filaire avec côtes et poids.

Ce manuel a pour objet d'expliquer les différentes fonctions de la phase 1 et de vous aider pour une meilleure utilisation. Il est conseillé de le lire avant la première utilisation du logiciel. Une aide très détaillée est accessible pour chaque écran et constitue la documentation de référence.

LES PRODUITS

CIAT dispose d'une très large palette de produits Unités Terminales de Climatisation non Autonome:

F   MAJOR 300 Ventilo-Convecteur destiné au chauffage et au rafraîchissement des locaux du Tertiaire et de l'Hôtellerie. Disponible en modèles muraux ou plafonniers, carrossés ou non carrossés.

F   MAJOR 2 Toute dernière génération de ventilo-convecteur, alliant design et compacité, hautes performances et acoustique réduite, ce produit est destiné aux marchés du Tertiaire et de l'Hôtellerie.

F   UTA STANDARD Unité de Traitement d'Air en faux-plafond ou en faux-plancher, destiné au chauffage et à la climatisation des locaux du Tertiaire et de l'Hôtellerie.

F   UTA COMPACT Unité de Traitement d'Air en faux-plafond ou en faux-plancher, destiné au chauffage et à la climatisation des locaux du Tertiaire et de l'Hôtellerie. Ce produit est une solution compacte intégrant vos besoins en matière de diffusion d'air : modèles I, Y, H et U disponibles.

F   UTA CASSETTE Unité de Traitement d'Air en faux-plafond, destiné au chauffage et à la climatisation des locaux du Tertiaire et de l'Hôtellerie. Cette nouvelle génération de cassette intègre le concept des buses à effet Cohanda, dont la diffusion respecte la zone d'occupation et de vos locaux.

F   HELIOTHERME Destiné au chauffage et au rafraîchissement des locaux industriels et commerciaux de grands volumes.

Ne concerne que les livraisons par disquette

Configuration minimale

PC ou compatible (486 DX2 50 minimum).
12 Mo de mémoire.
Microsoft WINDOWS 3.1 ou ultérieur. MS-DOS 5.0 ou ultérieur.
Microsoft WINWORD 6.0 ou 7.0 (95) ou 97.
Espace disque nécessaire : 12 Mo
Temps d'installation environ 5 minutes.

Répertoires utilisés

LOGICIEL : C:\CIAT\ELITE

BASE DE DONNEES : C:\CIAT\ELITE\BASE

MODELES WORD : C:\CIAT\ELITE\MODELES

Procédure d'installation

Se référer à la notice d'installation fournie avec le logiciel

Lancement du programme

F   Ouvrir le groupe contenant le programme ELITE.

F   Double cliquer sur l'icône Elite.

REMARQUE : à la première utilisation, le programme vous demandera un certain nombre de renseignements (§ 3.1).

Support

PROBLEMES PENDANT L'INSTALLATION :

Si vous obtenez un message d'erreur indiquant que CTL3DV2.DLL ou COMPOBJ.DLL est utilisé par une autre application, vous devez fermer cette application et recommencer l'installation. Ceci est vrai en particulier pour la barre d'outil de Microsoft OFFICE et d'autres accessoires qui peuvent être chargés en permanence sur votre machine. Vous pourrez naturellement les recharger en redémarrant votre machine après l'installation.

EN CAS DE PROBLEME INFORMATIQUE :

Consultez la documentation fournie avec le logiciel.

Consultez l'aide en ligne en utilisant le menu ? / Index de l'aide ou le bouton Aide : l'aide en ligne contient toutes les informations détaillées sur l'utilisation de chaque écran.

Consultez le fichier "lisez-moi" en utilisant le menu ? / Lisez moi, il contient des informations de dernière minute sur le logiciel.

Si vous n'arrivez pas à résoudre votre problème, veuillez contacter :

CIAT CULOZ
Direction du Système d'information - Equipe Réseaux et Micro
04 79 42 40 51 ou 04 79 42 42 42 poste 1146

Préparer vous à communiquer :

Nom et version du logiciel, date de réception.

La version de votre DOS, WINDOWS et WORD, le contenu des fichiers CONFIG.SYS, AUTOEXEC.BAT, WIN.INI, SYSTEM.INI, ODBC.INI et ELITE.INI

Une description précise de votre problème.

EN CAS DE PROBLEME COMMERCIAL OU TECHNIQUE veuillez contacter votre agence CIAT habituelle.

Personnalisation du logiciel

Personnalisation des LST CIAT

On arrive dans la boite de dialogue Configuration des LST CIAT lorsque l'on lance un programme CIAT pour la première fois ou par le menu.

F   Outils / Personnaliser / LST CIAT

Elle permet de visualiser les renseignements relatifs à l'utilisateur (Nom agence, nom ATC) et donne la possibilité de les changer (cliquez sur le bouton Aide pour obtenir des informations détaillées). Les renseignements et les options que vous saisissez sont enregistrés pour obtenir, lors de l'impression, des entêtes de devis personnalisés.

Ces informations sont utilisées par tous les LST CIAT.

Personnalisation du Programme

On arrive dans la boite de dialogue Configuration du Programme lorsque l'on lance le programme pour la première fois ou par le menu.

F   Outils / Personnaliser / Programme

Elle permet de visualiser les options de ce programme et donne la possibilité de les changer (cliquez sur le bouton Aide pour obtenir des informations détaillées). Les options que vous choisissez sont enregistrées afin d'être utilisées à la prochaine utilisation du programme.

Personnalisation des unités

On arrive dans la boite de dialogue Paramétrage des Unités lorsque l'on lance le programme pour la première fois ou par le menu.

F   Outils / Personnaliser / Unités

On peut alors choisir pour chaque grandeur physique utilisée par le programme l'unité correspondante ( consultez l'aide en ligne en cliquant sur le bouton Aide pour obtenir des informations détaillées).

Remarque générale :

A tout moment vous pouvez obtenir de l'aide par le bouton Aide ou la touche <F1>.

Votre première étude

Ouvrir une nouvelle étude

Menu Fichier / Nouveau (§ 5.1.1)

ou

Icône Nouveau de la barre d'outils (§ 6)

Définir le mode de calcul

Choix dans la liste Mode de calcul de la palette (§ 4.4)

Définir les données techniques

Bouton [Technique] de la palette (§ 4.4)

ou

Menu Outils / Technique (§ 5.2.2)

Définir les conditions d'utilisation

Bouton [Condition] de la palette (§ 4.4)

ou

Menu Outils / Conditions (§ 5.2.3)

Lancer les calculs

Bouton [Calcul] de la palette (§ 4.4)

ou

Menu Outils / Calcul (§ 5.2.4)

Visualiser les résultats

Bouton [Solutions] de la palette (§ 4.4)

ou

Menu Outils / Solutions (§ 5.2.5)

Imprimer les résultats

Bouton [Imprimer] de la palette (§ 4.4)

ou

Icône Imprimer de la barre d'outils (§ 6)

ou

Menu Fichier / Imprimer (§ 5.2.8)

Enchaînement des écrans

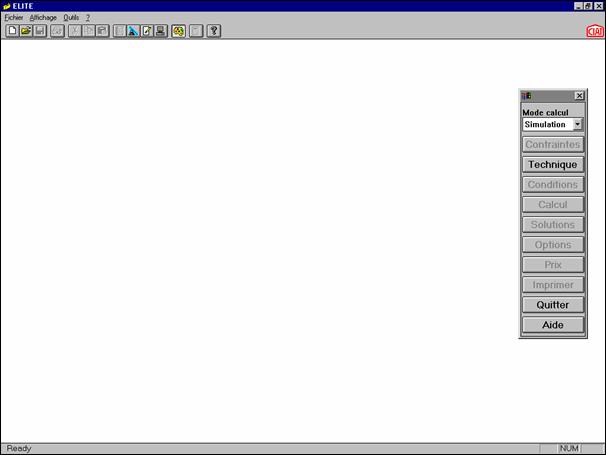

L'écran principal

Cet écran est affiché en permanence.

Il est constitué de haut en bas et de gauche à droite :

Barre de titre (standard WINDOWS).

Barre de menus (standard WINDOWS) (§ 5 et § 6).

Barre d'outils (§ 4.3 et § 6).

Palette de boutons (§ 4.4 et § 6).

Barre d'état (standard WINDOWS) comportant une zone de messages et une jauge représentant l'avancement des calculs.

Barre d'outils

Icônes

Les icônes permettent d'accéder aux fonctions les plus courantes du logiciel.

et l'aide en ligne)

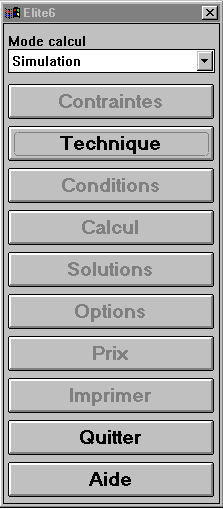

Palette

Obtenir l'aide en ligne.

Sortir du logiciel Elite.

Composition et impression des spécifications techniques et commerciales dans la phase II

Inactif dans cette version. Permettra de définition des conditions de vente.

Inactif dans cette version. Permettra de choisir les options désirées sur les unités terminales.

Affiche les résultats des calculs thermiques, aérauliques et acoustiques des appareils simulés. Avec le mode sélection présentera la liste des appareils pouvant répondre aux besoins définis. Vous permet de sélectionner les appereils que vous voulez imprimer.

Lance les calculs thermiques, aérauliques et acoustiques des appareils à simuler. Avec le mode sélection effectuera la recherche des appareils répondants au problème posé.

Inactif dans cette version. Permettra d'imposer des contraintes de sélection avec le mode de calcul Sélection.de la phase II.

Affiche l'écran de saisie des caractériques techniques de ou des appareils ainsi que des contraintes de calcul.

Affiche l'écran de saisie des régimes des fluides et de l'air

(Voir le tableau d'accès aux fonctions en § 6)

Les fonctions de gestion

Nouvelle étude

Menu Fichier / Nouveau ou icône Nouveau de la barre d'outils.

Cette fonction affiche une fenêtre du nom de l'étude et la fenêtre de saisie Références affaire. Elle vous permet de préciser les informations qui identifient votre étude (nom du client, références...). Ces informations seront incluses dans l'entête de votre offre.

Vous pouvez également indiquer le nom sous lequel votre étude sera archivée.

Quand une étude est en cours vous pouvez afficher l'écran Références affaire avec l'icône Références de l'affaire de la barre d'outils.

Si aucune étude est en cours le bouton [Technique] de la palette active d'abord la fonction Nouvelle étude avant d'enchaîner sur la fonction Technique.

Ouvrir une étude

Menu Fichier / Ouvrir ou icône Ouvrir de la barre d'outils.

Cette fonction permet de récupérer des données préalablement enregistrées.

Fermer une étude

Menu Fichier / Fermer

Cette fonction permet de fermer l'étude en cours. Si elle n'a pas été sauvegardée, il vous sera proposé de le faire.

Enregistrer une étude

Menu Fichier / Enregistrer

Cette fonction permet de sauvegarder des données, sous le nom et l'emplacement que vous avez précédemment défini dans la boite de dialogue Enregistrer sous. Lorsque vous enregistrez un document pour la première fois, ELITE affiche la boite de dialogue Enregistrer sous. Si vous voulez modifier le nom ou l'emplacement d'un fichier, choisissez la fonction Enregistrer sous. Cette fonction n'est pas disponible si aucun document n'est actif.

Enregistrer sous

Menu Fichier / Enregistrer sous

Affiche la boite de dialogue Enregistrer sous pour que vous puissiez spécifier le nom, l'emplacement de vos données.

Cette fonction n'est pas disponible si aucun document n'est actif.

Configuration de l'imprimante

Menu Fichier / Configuration de l'imprimante

Affiche la boite de dialogue Configuration de l'impression permettant de choisir et paramètrer l'imprimante servant à éditer les devis. Cette boite de dialogue est un standard des applications WINDOWS.

Cette fonction n'est accessible que si la sélection a déjà été réalisée.

Imprimer

Menu Fichier / Imprimer ou icône Imprimer de la boite d'outils.

Affiche la boite de dialogue Impression qui est un standard des applications WINDOWS.

Cette fonction n'est accessible que si la sélection a déjà été réalisés.

Quitter

Menu Fichier / Quitter

Sort du logiciel. Le programme affiche un message vous invitant à enregistrer toutes les modifications que vous avez apportées au document depuis sa dernière sauvegarde.

Vous pouvez également quitter le logiciel en effectuant l'une des procédures suivantes :

F     Ouvrez le menu Système de l'application en appuyant sur ALT+ESPACE, puis choisissez Fermer.

F     Cliquez deux fois sur la case du menu Système de l'application.

Les fonctions technico-commerciales

Définition des contraintes

Menu Outils / Contraintes

Cette fonction sera développée en phase 2.

Définition des données techniques

Menu Outils / Techniques

Identique au bouton [Technique] de la palette (§ 4.4)

Définition des conditions d'utilisation

Menu Outils / Condition

Identique au bouton [Condition] de la palette (§ 4.4)

Le contenu de cet écran varient suivant la fonction thermique saisie dans l'écran Données techniques.

Lancement des calculs

Menu Outils / Calcul

Identique au bouton [Calcul] de la palette (§ 4.4)

Est également accessible avec l'icône Calcul de la barre d'outils (§ 6).

Visualisation des résultats

Menu Outils / Solutions

Identique au bouton [Solution] de la palette (§ 4.4)

Affiche la fenêtre de saisie des résultats que vous pouvez imprimer.

Vous sélectionnez/desélectionner une ligne en double cliquant dessus.

Vous pouvez également soit tout sélectionner avec le bouton [Ajouter tout], soit tout desélectionner avec le bouton [Enlever tout].

Options

Menu Outils / Options

Cette fonction sera développée en phase 2.

Prix

Menu Outils / Prix

Cette fonction sera développée en phase 2.

Imprimer

Menu Outils / Imprimer

Identique au bouton [Imprimer] de la palette (§ 4.4)

Affiche d'abord la fenêtre de confirmation de la sauvegarde de l'étude puis la fenêtre de saisie de rédaction de l'étude. Cette dernière vous permet de spécifier :

F   Le type d'impression

Sous Word

Votre proposition sera générée dans un fichier Word et pourra ensuite être gérée comme n'importe quel document Word.

Vous pourrez choisir l'emplacement et le nom de votre document.

Directe

Votre proposition n'est pas générée dans un fichier.

Elle est directement imprimée et aucune modification de votre document ne sera possible.

F   Les documents à imprimer

Performances thermiques et hydrauliques

Spectre puissances acoustiques

Spectre pressions acoustiques

F   La langue d'impression.

Si vous avez personnalisé votre programme en impression automatique alors votre étude sera directement envoyée à l'imprimante, sinon vous pourrez d'abord visualiser son contenu puis l'imprimer par :

Icône Imprimer de la barre d'outils (§ 6)

ou

Menu Fichier / Imprimer (§ 5.1.7)

Les fonctions annexes

Personnaliser

Caractéristiques Fluides

Permet d'obtenir des tableaux de caractéristiques thermodynamiques ou physiques par bouclages entre deux valeurs de températures.

Les fonctions d'aide

Index de l'aide

Affiche l'écran principal de l'aide, d'où vous pouvez accéder à des instructions détaillées sur l'utilisation de ELITE

Lorsque vous vous trouvez à l'intérieur de l'aide, il suffit de cliquer sur le bouton Index pour revenir au sommaire de l'aide.

Rechercher l'aide sur...

La commande Aide sur constitue le moyen le plus rapide d'obtenir de l'aide sur une rubrique particulière. Une fois dans la boîte de dialogue Recherche, tapez la rubrique ou le mot qui vous intéresse, ou sélectionnez-les dans la liste, puis choisissez [Afficher les rubriques] pour afficher les rubriques qui s'y rattachent. Pour afficher le contenu d'une procédure d'aide particulière à partir de la liste des rubriques, sélectionnez-la, puis choisissez Atteindre.

Aide LST CIAT

C'est l'aide générique des LST CIAT.

Elle indique les fonctionnalités communes à tous les logiciels CIAT

Utilisez l'aide

C'est l'aide WINDOWS qui vous apprend à vous servir de l'Aide.

Lisez moi

Cette fonction permet de consulter le fichier des dernières mises à jour du logiciel.

A propos de ...

Affiche différentes informations sur votre version de ELITE

Remarque : Voir aussi Personnalisation du logiciel en 3.1
