Anschlußplan für S/W-Monitore

20070, 20073, 20074, 20075

Sicherheitshinweise

Beachten Sie die am Monitor angebrachten Warnhinweise.

Der Monitor darf nur in trockenen und nicht explosionsgefährdeten Räumen eingesetzt werden.

Vergewissern Sie sich, daß bei der verwendeten Stromversorgung für den Monitor die Spannung

stabilisiert ist und nicht um mehr als 10% über- oder unterschritten wird.

Schalten Sie den Monitor, wenn er stark abgekühlt ist, in warmen Räumen nicht sofort ein, da die

Gefahr von Kondenswasserbildung besteht.

Achten Sie in unmittelbarer Nähe des Monitors auf ausreichende Luftzirkulation. Lüftungsöffnungen

dürfen nicht verdeckt sein oder durch andere Geräte abgedeckt werden. Vermeiden Sie große Hitze

(Heizung, Sonneneinstrahlung) und Feuchtigkeit.

Öffnen Sie nie die Abdeckung des Gehäuses (Stromschlaggefahr! . Reparaturen dürfen nur von

geschulten Technikern durchgeführt werden. Im Inneren des Monitors befinden sich keine Teile, die

Sie selbst reparieren könnten.

Schalten Sie sofort die Stromversorgung aus, wenn der Monitor nicht ordnungsgemäß zu arbeiten

scheint, merkwürdig riecht, Rauch aus dem Monitor kommt oder Flüssigkeiten ins Innere gelangt sind.

Reinigen Sie den Monitor nur mit einem trockenen, weichen, fusselfreien Tuch.

Wenn Sie das Gerät längere Zeit nicht benutzen, ziehen Sie den Netzstecker aus der Steckdose.

AP_20069 / 07.02.02

Anschlußplan für S/W Monitore

20069, 20070, 20073, 20074, 20075

Seite 12/16

Anschlüsse und Bedienungselemente

Abmessungen

Monitor Diagonale Höhe Breite Tiefe Gewicht

9" / 23 cm 235 mm 220 mm 252 mm 6 Kg

20070 12" / 31 cm 313 mm 310 mm 300 mm 9 Kg

20073 14" / 36 cm 333 mm 325 mm 327 mm 14 Kg

20074 17" / 43 cm 434 mm 420 mm 421 mm 15 Kg

20" / 51 cm 477 mm 473 mm 361 mm 19,5 Kg

Anschlüsse und Bedienelemente auf der Gehäuserückseite

Die Rückseiten der verschiedenen Monitorgrößen unterscheiden sich leicht in der Anord- nung der Elemente. Bezeichnung und Funktion ist jedoch bei allen aufgeführten Modellen

identisch. Die Service-Einstellmöglichkeiten der Rückseite sind im Prinzip nur bei der Instal-

lation relevant und müssen dann vom Benutzer nicht mehr verstellt oder betätigt werden.

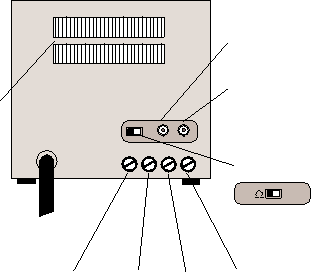

Rückseite der Monitore

20069, 20070 und 20073

Zusätzlicher

Normschalter

(bei 20074 und 20075)

Rückseite der Monitore

Video-

Eingang

EIA

CCIR

20074 und 20075

230 V / 50 Hz

Lüftungs-

schlitze

230 V / 50 Hz

Video-

Ausgang

Impedanz- schalter

Muß auf Position

"CCIR" stehen

Zusätzlicher

Audio Ein- und Ausgang

mm Miniklinke)

IN OUT

230 V

Kaltgeräte- anschluß

230 V

Netzkabel

Nur bei "-A" Versionen

V-Linear V-Size Focus Sub-Bright

(Erläuterungen siehe nächste Seite)

Monitore mit Audio-Funktion haben zusätzlich eine Eingangs- und eine Ausgangsbuchse

(3,5 mm Klinke) für das Audiosignal.

Der Impedanz-Schalter für den Abschlußwiderstand hat 2 Positionen:

"75 Ohm" oder "Low" (EIN) und "High" oder "HI" (AUS).

Hi bedeutet, daß der 75 Ohm Widerstand abgeschaltet ist.

AP_20069 /

Anschlußplan für S/W Monitore

20069, 20070, 20073, 20074, 20075

Seite 13/16

Service-Einstellmöglichkeiten auf der Gehäuserückseite

V-Linear Vertikale Linearität. Mit diesem Poti kann die Bildgeometrie

optimal eingestellt werden. Vergewissern sie sich mit Hilfe eines Testbildes aus horizontalen Linien, daß die Abstände zwischen den Linien gleich sind.

V-Size Bildhöhe. Dieses Poti regelt die Amplitude des Bildes.

Die Bildhöhe kann somit optimal auf die Bildröhre angepasst werden.

Focus Hiermit regeln Sie die Bildschärfe. Benutzen Sie ein Testbild mit feinen,

vertikalen Streifen (Multiburst), um optimale Schärfe zu erreichen.

Sub-Bright Grundhelligkeit. Stellen Sie den Helligkeitsregler auf der Gerätevorderseite auf

Mittelstellung und regeln Sie dann hiermit die Helligkeit auf einen normalen

Mittelwert.

Anschlüsse und Bedienelemente auf der Monitor-Vorderseite

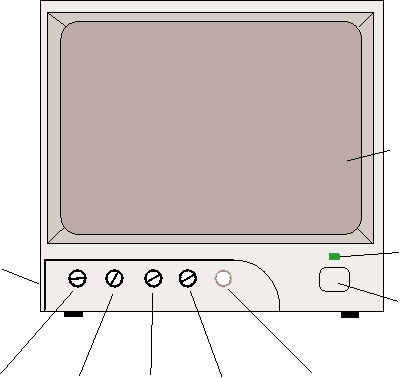

Öffnen Sie die Frontklappe mit einem leichten Druck auf die mit "OPEN" gekennzeichnete Fläche. Zum Schließen verfahren Sie ebenso, bis die Klappe mit einem vernehmbaren Klicken einrastet.

Bildröhre

Frontblende

(geöffnet)

Kontroll-

LED

Netzschalter

AN-AUS

H-Hold V-Hold Bright Contrast Volume (Optional)

(Erläuterungen siehe nächste Seite)

AP_20069 /

Anschlußplan für S/W Monitore

20069, 20070, 20073, 20074, 20075

Seite 14/16

Einstellmöglichkeiten auf dem Bedienfeld

H-Hold Horizontaler Bildfang. Bei einer rechts- oder linksseitigen Ver-

schiebung und/oder Verzerrung des Bildes kann hiermit die Lage

verändert werden

V-Hold Vertikaler Bildfang. Bei einem vertikal durchlaufenden Bild kann

mit Hilfe dieses Reglers das Bild zum Stillstand gebracht werden.

Bright Helligkeit. Regeln sie die Helligkeit so, daß die dunkelsten Bildstellen

gerade noch schwarz wirken. Beachten sie, das die Einstellung der

Bildhelligkeit unmittelbar mit der Kontrasteinstellung zusammenwirkt.

Contrast Kontrastregler. Regelt das Verhältnis zwischen den hellsten und dunkelsten Bildstel- len. Stellen Sie den Kontrast so ein, daß das Bild konturenreich und scharf wirkt. Ein

zu hoher Kontrast hat jedoch einen stärkeren Verschleiß der Bildröhre zur Folge.

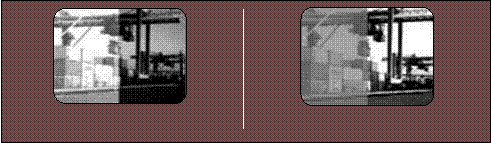

Hell / Dunkel Kontrastarm / -reich

Der Unterschied zwischen Helligkeit und Kontrast fällt oft erst auf den zweiten Blick ins Auge

Dunkelschaltung (Art.Nr. 20523 u. 20525) für S/W Monitore

Die Dunkelschaltung sorgt dafür, das der Monitor bei fehlendem Videosignal oder geöffnetem Schaltkontakt dunkel schaltet. Nur wenn ein Videosignal anliegt und der potentialfreie Schalter außerdem geschlossen ist, schaltet die Bildröhre hell.

Potentialfreier

Schaltkontakt

IMPEDANCE IN OUT

3,5 mm Klinkenstecker

Soll die Dunkelschaltung nur über das Videosignal aktiviert werden, muß der potentialfreie Kontakt

kurzgeschlossen werden. Soll die Dunkelschaltung nur über den potentialfreien Kontakt geschaltet werden, muß das Videosignal stets vorhanden sein.

Bei allen möglichen Versionen muß der Netzschalter des Monitors stets eingeschaltet sein.
