Kurzanleitung
Um ein Firmwareupdate durchzuführen benötigen Sie ein Programmierkabel welches Sie sich leicht selber herstellen können.
Dafür benötigen Sie 545b119f :
1 MINIDIN-Stecker 4polig
1 SUB-D09 Stecker Female
1 Wiederstand 1KOhm
1 Taster
1 Kabel 3adrig

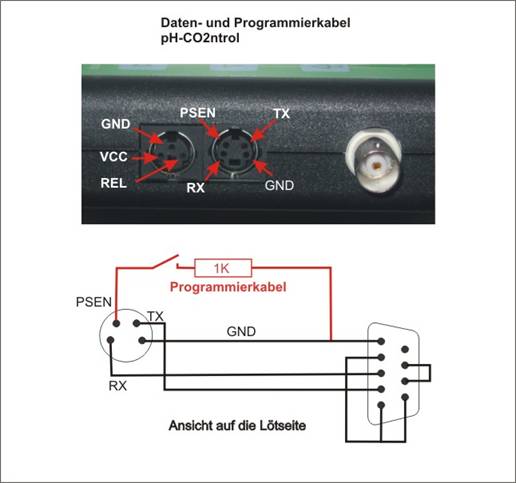

Schaltplan siehe Bild:
Wenn Sie nur Daten zum PC übertragen wollen, werden der Wiederstand und der Taster nicht benötigt.
Firmwareupdate:
Starten Sie das Programm WSD_v6_7.exe und folgen Sie bitte den Anweisungen
Starten Sie das Programm WSD

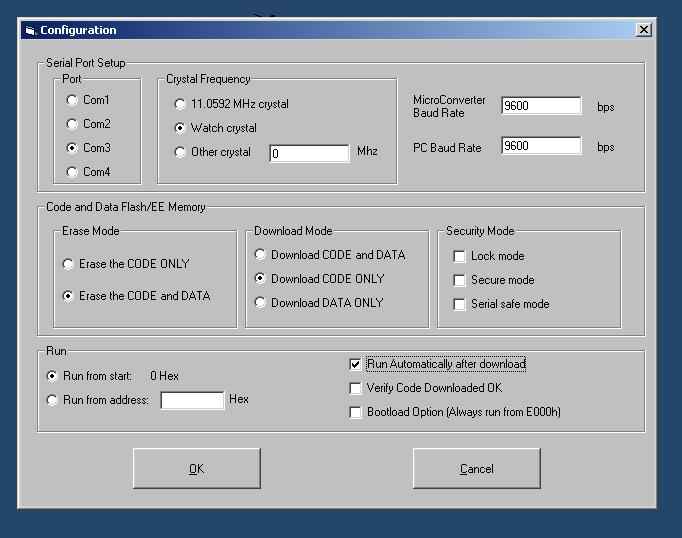

Im Menü configuration stellen Sie den verwendeten COM-Port ein . Restliche Einstellungen: siehe Bild
Schalten Sie den pH-Controller aus
halten Sie den Taster vom Programmierkabel gedrückt und schalten Sie den Controller ein - es erscheint eine leere Anzeige
Klicken Sie im WSD-Fenster auf Reset, wenn Sie die Meldung Reset:OK erhalten, ist der Controller erkannt und Sie können die neue Firmware downloaden, ansonsten Schritt 4 -6 wiederholen
Klicken Sie auf Download und wählen die Datei aus ( mini_ph_Vxx.hex)
nach erfolgreichem Download, startet der Controller automatisch, sofern Sie diese Option in der Konfiguration eingestellt haben, ansonsten klicken Sie auf Start.
Sie müssen das Gerät neu einstellen und Kalibrieren.
|
