Signal Setup & Scripting Guide

Ein Auszug aus dem Kapitel

2.3 Plazieren eines Signales

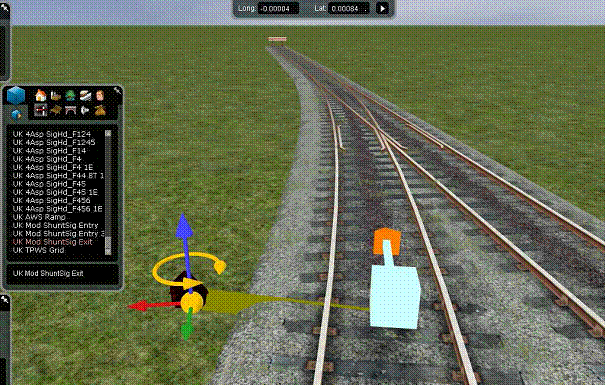

Im Editor auf der linken Seite das obere Fenster öffnen und auf das Hausikone klicken.Anschließend das darunterliegende Fenster öffnen und auf das Signalikone klicken jetzt werden alle Signale in einer Liste aufgeführt.Wie im Bild zusehen ist;das Rangiersignal auswählen und und mit der LM-Taste neben das Gleis klicken.Wenn man sich mit dem Mauszeiger vom Signal entfernt ist eine farbige Linie mit einem hellblauen Würfel und einem Zeiger zu sehen jetzt klickt man auf den Würfel in der Mitte des Gleises.Das Signal ist jetzt dem Gleis zugewiesen.Wenn die Lichter des Signals in Fahrtrichtung nicht sichtbar sind dreht man das Signal und anschließend muß man noch den hellblauen Würfel in Fahrtrichtung bewegen und der Zeiger zeigt dann auch in diese.

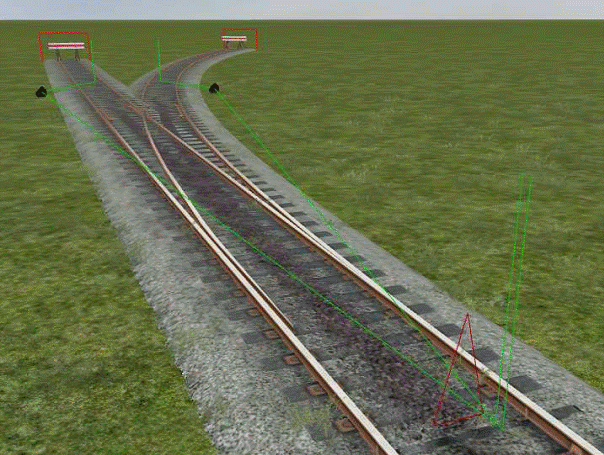

In diesem Bild sind 2 Signale positioniert.In diesem Fall müßen Signale mit den sogenannten Links eingesetzt werden.Signle mit der Bezeichnung HP_0G werden auf Gleise eingesetzt die einen Abschnitt überwachen z.B. ein Block,HP_1G werden auf Gleise eingesetzt wo Abzweige mit überwacht werden müßen.Ist das Signal gesetzt wird der Link 0 neben dem Signal gesetzt und der Link 1 am Ende/Anfang der Weiche plaziert.Der Link 0 muß sich immer neben dem Signal befinden.Wenn alle Links gesetzt sind befindet sich am Mauszeiger ein gerade plaziertes Signal,es müßen immer alle Links gesetzt sein sonst ist das Signal wieder weg.Wird ein Signal mit einer Bezeichnug z.B. HP_2G eingesetzt wird in der Reihenfolge Link 0(neben dem Signal),Link 1(inmer in Hauptfahrichtung),Link 2(auf dem Abzweig hinter der Weiche) gesetzt.Das Gleiche trifft auch für die Signale HPVP und VR zu.Die Links sind nummeriert.Die Verlinkung kann man überprüfen indem man die Eigenschaften der Gleise mit mit Space-Taste durchschaltet bis die Links als grüne Linien dargestellt werden.In der 2D Map kann dann die Funktion überprüft werden,es ist aber angebracht ein Triebfahrzeug einzusetzen und in den Spielermodus zu gehen.

2.3.1 Signal Regel

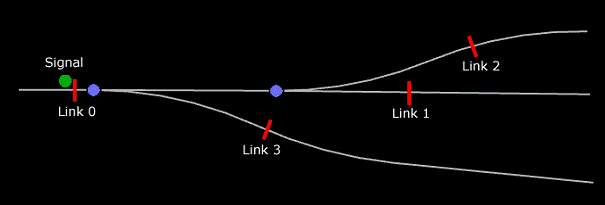

Es besteht die Möglichkeit mehrere Weichen in die Überwachung mit einzubeziehen.

5.3.2 AWS

ASW ist ein Überwachungssystem für die deutschen Signale.Es besteht die Möglichkeit eine sogenannte "AWS-Rampe" ca 180 m vor ein HP/VR zu setzen.Dadurch erfolgt ein akustischer Hinweis über den derzeitigen geschaltenen Zustandes des Signales.Zeigt ein Signal "Grün" wird eine Klingel ertönen,zeigt aber das Signal "Gelb/GelbGrün" ertönt ein Summer und man muß denTon innerhalb von 2,7 sec mit der Q-Taste löschen.Die ASW-Rampe wird wie ein Signal gesetzt und in der Gleismitte wird ein hellblauer Würfel plaziert.Wird keine ASW-Rampe gesetzt ist trotzdem die ASW Überwachung aktiv aber es erfolgt keine Vorwarnung.
