COSTRUIAMO IL CAVETTO PER LGU8110 E 8120
1> Annotate su di un foglio la posizione originale dei 5 fili

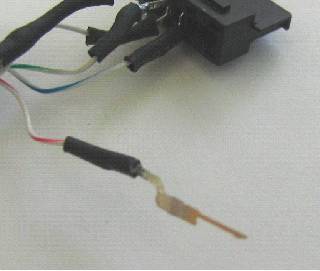

2> Dissaldare i 5 fili del cavo USB originale
3>Con una pinzetta come questa
estrarre i contatti metallici dal
connettore
3> inserire i contatti metallici nelle nuove posizioni senza rovinarli e facendo attenzione che la linguetta sia nella giusta posizione ossia dal lato superiore.
Le linguette sono di due formati una con il terminale verso l'alto e l'altra con il terminale verso il basso in modo d poterle inserire affiancate senza che i terminali 121f57b si tocchin
TASTIERA DEL TELEFONO
Lato sotto

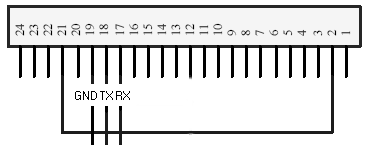

Posizioni
Ponticello
4>
e ponticellare il 2 e il 21
5> realizzazione del circuito:
I COMPONENTI UTILIZZATI
CIRCUITO ELETTRONICO

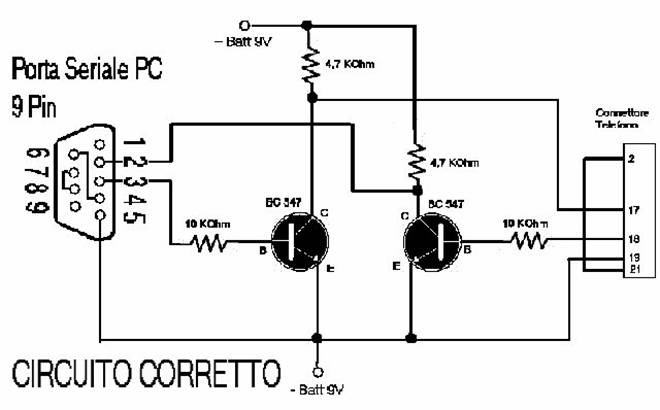

SCHEMA ELETTRICO
Ragazzi armatevi di un po di pazienza e buon lavoro...
By TonySalsero
Una volta costruito il cavetto, attivare il programma LG 81X0 e premere il tasto "unlock" , premere per un istante il tasto di accensione del telefonino. In pochi secondi il programma legge l'imei e procede allo sblocco. Se il telefonino si accende, il cavo non e' stato costruito bene, oppure i contatti del connettore non riescono a toccare quelli del telefonino.
VERIFICATE SEMPRE TUTTO IL CIRCUITO PRIMO DI PROCEDERE
COSTRUZIONE DEL CAVO FLASH
(CAMBIO FIRMWARE)
(preciso che mi riferisco al cambio del firmware dell'8120 v.102 con quello australiano)
La foto accanto serve a far capire come considerare la numerazione dei piedini e la posizione del connettore. Usare come riferimento la tacca singola presente sul connettore (indicata dalla freccia rossa) , dall'altro lato ce ne sono due.
Nella foto ci sono solo 5 piedini su 24, ed e'
la
configurazione giusta per il cavo di sblocco. Per
effettuare il cambio di firmware, bisogna
aggiungere altri 4 piedini e precisamente i piedini 10 - 12 - 15 - 16. Io li ho
autocostruiti con tanta pazienza ed utilizzando un lamierino morbido ricavato
da un coprivano preso da un pc nuovo. Altri hanno acquistato cavi compatibili
ricavandone i piedini.
Una volta inseriti con delicatezza nei vani giusti, ho saldato il pin 12 con il 19 (che gia' e' a massa),
con un piccolo spezzone di filo, all'interno dello spinotto del telefonino.
A questo punto ho utilizzato la meta' rimasta del cavo originale, quella che porta lo spinotto USB. Per prima cosa col tester ho verificato la corrispondenza fra il colore dei fili interni ed i relativi piedini del connettore USB (vi consiglio di riportare la corrispondenza sulla carta). Poi ho saldati i fili ai pin aggiunti nello spinotto secondo questo criterio:
il pin 10 va collegato al pin 2 del connettore USB
il pin 15 va collegato al pin 3 del connettore USB
il pin 16 va collegato al pin 1 del connettore USB

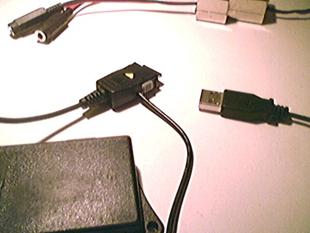

Aiutatevi con le foto sotto riportate:
A questo punto nasce il problema di chiudere il connettore che va sotto al telefonino, facendo in modo che da esso fuoriescano due cavetti. Io ho operato una tacca nella plastica della meta' superiore.
Una raccomandazione, isolate ogni pin dall'altro,
con un piccolo pezzetto di nastro isolante e "verificare" col tester che tutti
i pin non siano in corto l'uno con l'altro (aiutatevi con uno spillo). Vi
giocate la salute del telefonino.
Solo quando siete certi che il cavo sia perfetto (non fatevi prendere dalla fretta, controllate e ricontrollate), si puo' procedere al cambio del firmware.
Collegate lo spinotto sotto al cell, collegate la porta com, collegate la porta usb, collegate la pila da 9 volts o l'alimentatore .
Aprite il programma Flash RW_SVC.

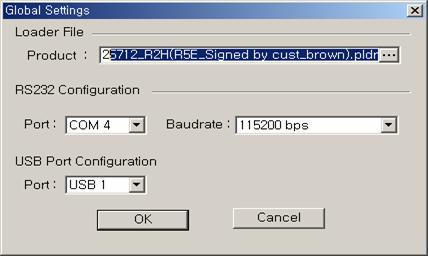

Ciccate sul menu Global Settings e nella schermata successiva caricate il loader, che e' - U8120_CXC1325712_R2H.PLDR
Lasciate il baudrate a 115200 e settate la porta com secondo le vostre esigenza.
Ritornate alla schermata principale ed in basso settate il modello di cell, nel nostro caso 8120.
Nel riquadro superiore del programma caricate i 4 file del firmware
Drive_c
Drive_media
FS_rec_australia
U8120_phone_wcdma_4mbram
Cliccare sull'icona in basso a sinistra, che raffigura due spine e poi premere per un istante il pulsante di accensione del cell.
Qui possono nascere i primi problemi, nel senso che il sistema operativo rilevera' il nuovo hardware e cerchera' di installarlo. Il consiglio che posso dare e' di procedere con l'installazione manuale, indirizzando il programma sul percorso dove sono installati i driver (la stessa cartella del programma cambia-firmware). Io ho fatto cosi' e mi sono sbrigato in pochi minuti, ma faccio presente che ho lavorato sotto XP ed e' stato piu' facile, non ho esperienza con Win98.
Dopo l'installazione dei drivers ho tolto la pila del cell e l'ho rimessa, pigiando di nuovo sul pulsante di accensione. Il sistema ha rilevato di nuovo l'hardware e mi ha detto che era correttamente installato.
Solo a questo punto ho ciccato sul pulsante "download all" ed e' iniziato il trasferimento del firmware (circa 8 minuti).
Ricordo che nella cartella del programma ci sono anche le istruzioni in inglese, che io ho semplificato sopra.
Ho messo insieme questi appunti raccogliendo le esperienze, le indicazioni e le illustrazioni (gia' distribuite e messe in rete) di persone molto piu' esperte di me, e poiche' mi hanno consentito di portare a termine quanto desideravo, li metto a disposizione di chi vuole perseguire lo stesso fine.
Non mi assumo pero' responsabilita' su usi impropri e non corretti di software ed hardware, che possono causare danni ai cell.
Leonealbino 2004
|
