GAMMA DI CALDAIE

Identificazione della gamma di caldaia.

La nomenclatura delle caldaie si realizza mediante una serie di codici alfanumerici con una interpretazione diretta:

dimensioni delle caldaie ed ubicazione degli atta 22322q1620w cchi

Al riguardo si può osservare la facilità di installazione degli attacchi della caldaia.

LEGENDA

IMPIANTO IDRAULICO

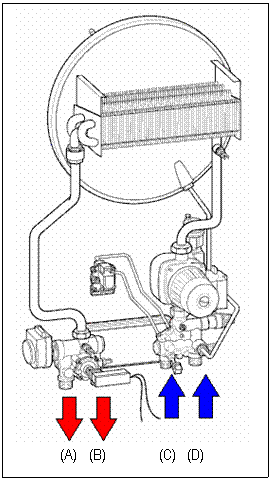

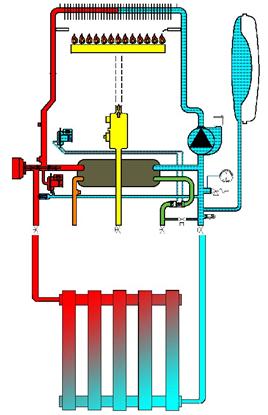

(A)       mandata acqua calda riscaldamento

(B)       mandata acqua calda sanitario

(C)       ingresso acqua fredda

(D)       ritorno riscaldamento

CIRCOLATORE

Dotato di disareatore automatico incorporato, che permette la separazione dell'aria nella zona di maggior turbolenza dell'acqua.

Sfogo aria

Valvola sfogo aria automatica

Vite che permette l'accesso all'alberino del circolatore per poterlo sbloccare

Motore monofase 230V 50 Hz

Alberino in ceramica e girante in plastica

Corpo disaeratore in ghisa che permette la riduzione del rumore e delle vibrazioni

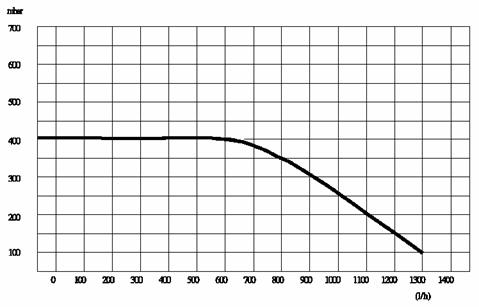

Curve dei circolatori (tenendo conto delle perdite di carico della caldaia)

Scambiatore primario

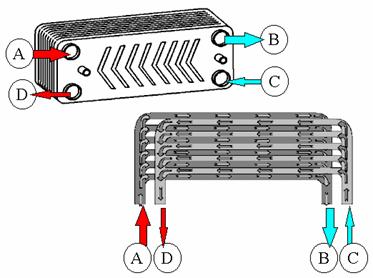

Corpo dello scambiatore in rame trattato al silicone contro la corrosione.

Trasmette il calore dei prodotti della combustione all'acqua che circola sia nei radiatori, sia nello scambiatore sanitario.

Lo scambiatore visto il ridotto spazio della camera di combustione è sviluppato in altezza e facilmente asportabile per manutenzione.

Gruppo idraulico

È un gruppo multifunzione, facilmente smontabile dotato di:

Pressostato di sicurezza nel primario.

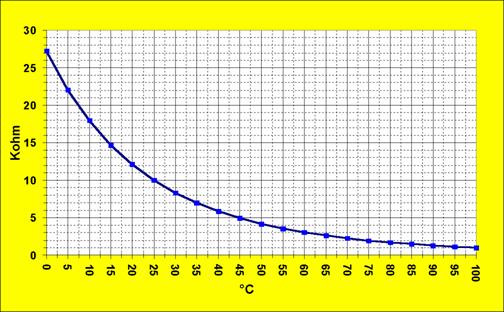

Sonde NTC di controllo temperatura (due sonde per il primario, una in mandata e l'altra sul ritorno, ed una per il sanitario).

By-pass automatico

Rubinetto di carico dell'impianto.

Rubinetto di svuotamento dell'impianto.

Filtro ed attuatore acqua

Valvola deviatrice motorizzata a 3 vie.

Valvola di sicurezza del circuito primario (3 bar) con tubetto di scarico.

Gruppo distribuzione idraulico

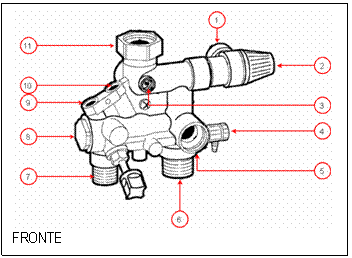

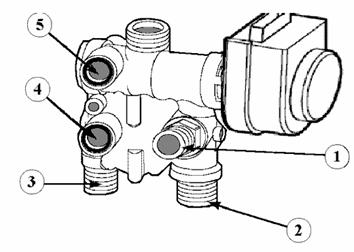

Il gruppo di distribuzione permette di collegare in un solo pezzo il vaso d'espansione, la valvola di sicurezza, il rubinetto di scarico, il ritorno riscaldamento e lo scambiatore a piastre. Inoltre il gruppo filtro/regolatore offre il segnale al pressostato differenziale sanitario (reed) quando c'è richiesta del sanitario.

Scarico delle sovrappressioni.

Valvola di sicurezza tarata a 3 bar.

Presa pressione del manometro.

Rubinetto di scarico.

Raccordo del vaso espansione.

Ritorno riscaldamento.

Entrata dell'acqua fredda sanitaria.

Gruppo filtro/regolatore sanitario.

Presa pressione segnale positivo dell'acqua sanitaria.

Presa pressione segnale negativo dell'acqua sanitaria.

Raccordo del circolatore.

Ritorno By-Pass.

Ritorno circuito primario dello scambiatore a piastre.

Mandata acqua fredda sanitaria verso lo scambiatore a piastre.

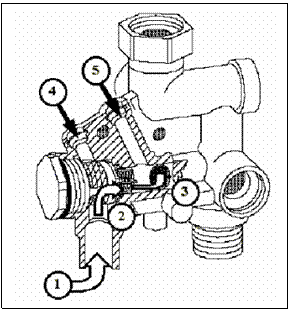

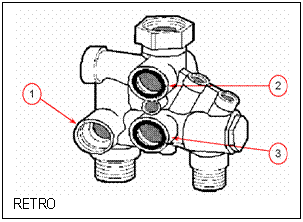

L'acqua fredda sanitaria rientra nel gruppo idraulico di distribuzione (1).

L'acqua attraversa il filtro/regolatore sanitario in (2) e scende la sua pressione.

L'acqua fredda va verso lo scambiatore a piastre attraverso l'apertura (3).

La pressione (4) è positiva a monte del regolatore ed è negativa (5), a valle del regolatore. Questa differenza di pressione comanda il pressostato differenziale sanitario che fa commutare la valvola a 3 vie elettricamente.

Verificare che la pressione massima di rete non superi i 6 bar; in caso si rilevassero pressioni superiori è opportuno installare un riduttore di pressione.

La minima pressione per il funzionamento dei dispositivi che regolano la produzione di acqua calda sanitaria è 0,2 bar (solo per caldaie MFFI).

È possibile inserire all'ingresso sanitario un limitatore di portata a pasticca per evitare l'erogazione di eccessiva quantità di acqua con conseguente abbattimento della temperatura di consegna.

Smontaggio del gruppo idraulico di distribuzione

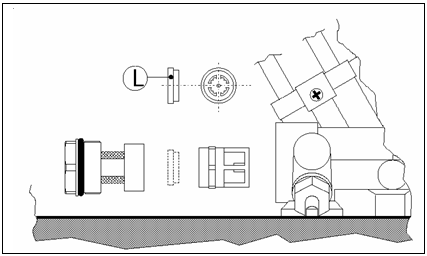

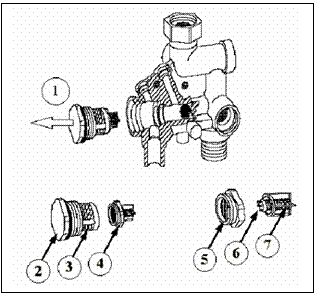

Il gruppo filtro/regolatore sanitario (1) si svita dal gruppo distribuzione.

Il tappo (2) contiene il filtro (3).

Il regolatore (4) è avvitato sul tappo.

Il regolatore è composto da un diaframma (5) su cui si monta una valvola (6) che è sostenuta da una molla (7). Questo sistema permette di creare la differenza di pressione necessaria al funzionamento del pressostato differenziale sanitario

Valvola idraulica a tre vie

La valvola a tre vie funge da "scambio " idraulico al fine di deviare l'acqua del circuito primario verso lo scambiatore sanitario al passaggio d'acqua sanitaria. Sulla valvola a tre vie si raccordano le sonde riscaldamento (Premiscelazione) e sanitaria, il pressostato differenziale e lo scambiatore a piastre.

La valvola a tre vie è mossa dal motore elettrico alimentato dalla centralina.

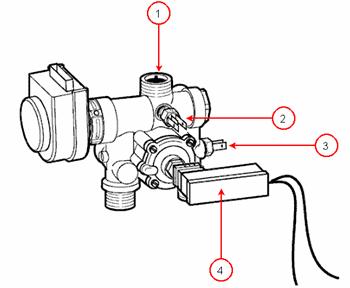

L'acqua proveniente dallo scambiatore primario (1) diretta verso l'uscita riscaldamento è deviata verso lo scambiatore sanitario.

In modo sanitario, così come in modo riscaldamento, il pressostato (4) controlla il funzionamento del circolatore e consente il flusso del gas al bruciatore.

Smontaggio della valvola idraulica a tre vie

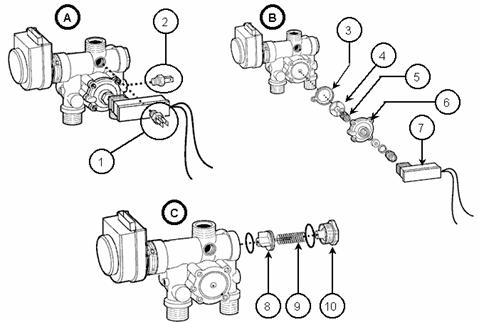

A) Svitare la sonda riscaldamento (1) (solo Premiscelazione). Svitare la sonda sanitario (2).

B) Dopo aver tolto le 4 viti, togliere la calotta superiore (6). Togliere la membrana (3), il pistoncino (4) e la sua molla (5).

C) Svitare il tappo di testa (10). Estrarre l'otturatore (8) e la sua molla (9).

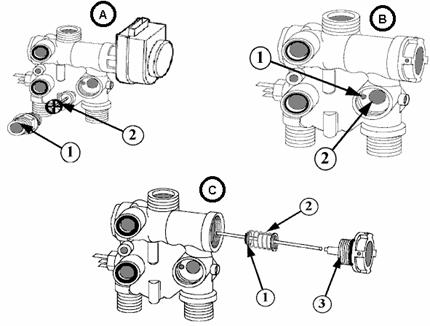

A) Svitare il raccordo (1). Estrarre il By-Pass automatico (2).

B) In caso di perdite di carico rilevanti nel circuito riscaldamento, l'acqua del circuito primario passerà per l'apertura (2). L'apertura (1) è la presa di pressione negativa del pressostato. Visto la sua posizione in rapporto al By-Pass, ha la stessa pressione che avrebbe se fosse situata sotto il circolatore.

C) Svitare il raccordo di testa (3). Controllare l'otturatore (1) e la sua molla (2)

Pressostato circuito riscaldamento

Pressostato sanitario

Vaso di espansione riscaldamento

Scambiatore sanitario

IMPIANTO GAS

Valvola gas

Applicazioni sulla valvola

Modulatore pneumatico: non necessita tensione di alimentazione ed invia al bruciatore la quantità giusta di gas in funzione del segnale di pressione aria che gli si applica.

Il rapporto di lavoro è di 1:1

Bruciatore principale

Tipo premiscelazione: necessita solamente aria primaria che unita alla giusta quantità di gas da origine alla combustione.

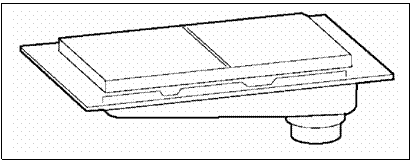

Bruciatore ceramico composto da due piastre microforate alloggiate sopra un supporto in lega d'alluminio. La caldaia funziona solamente con gas tipo G20 (met) con iniettore composto da 6 fori da 3mm di diametro.

Taratura delle pressioni

Controllare la pressione di alimentazione del gas all'ingresso della valvola

valori normali: 200 mm/ca per gas metano (min. 170 )

la pressione massima ammessa all'ingresso della valvola è di 450mm/ca

Regolazione del minimo sulla valvola

questo valore risulta identico sia in produzione riscaldamento che sanitario e va misurato sulla presa di pressione uscita tramite un manometro digitale

Tali valori sono soggetti a variazione nel tempo dovuto al preriscaldamento dell'aria comburente quindi si fa una migliore taratura misurando il valore del CO₂ a caldo

Procedura: avviare la caldaia in modo riscaldamento e premere contemporaneamente i tasti confort+sblocco la caldaia si posiziona alla minima potenza (il ventilatore riduce sensibilmente la velocità) e tramite la vite di regolazione off-set (inserto torx da 4) aumentare in senso orario o diminuire nel senso antiorario la pressione gas al bruciatore, sino a raggiungere i valori sopra riportati.

3) Regolazione del massimo sulla valvola gas

questo valore è valido per il sanitario

Tali valori sono soggetti a variazione nel tempo dovuto al preriscaldamento dell'aria comburente quindi è obbligo misurare il valore del CO₂

procedura: avviare la caldaia in sanitario e selezionare la massima temperatura sulla manopola corrispondente attendere qualche secondo per far arrivare a regime il ventilatore (aumenta la velocità) e tramite la vite di regolazione throttle aumentare o diminuire la pressione gas al bruciatore, sino a raggiungere i valori sopra riportati

Regolazione della massima potenza sulla scheda

valida per la caldaia in funzionamento riscaldamento

valori da scegliere in base al gas ed al fabbisogno calorico dell'ambiente secondo il diagramma allegato

agire sul potenziometro del riscaldamento (PR) sulla scheda elettronica

visualizza il valore minimo

visualizza il valore massimo (100% della potenza)

Regolazione lenta accensione

valida sia per la partenza in sanitario che in riscaldamento

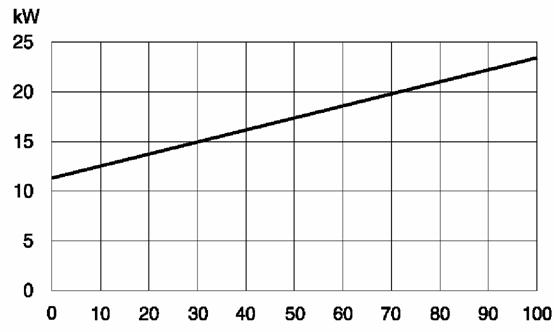

valori da scegliere tra la potenza massima e minima secondo il diagramma sopra riportato

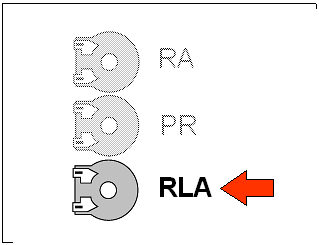

agire sul potenziometro lenta accensione (RLA) sulla scheda elettronica

Manutenzioni

Bruciatore

La pulizia delle due piastre ceramiche va fatta con aria, non usare parti metalliche o appuntite per asportare eventuali sporcizie, controllare lo stato dell'oring tenuta gas sotto il bruciatore e pulire il filtro aria.

Scambiatore primario

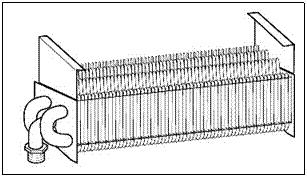

Aspirare le scorie tra le lamelle aiutandosi con pennello oppure smontarlo e lavare con acqua.

IMPIANTO EVACUAZIONE FUMI

Ventilatore

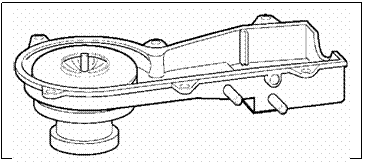

Il ventilatore ha la funzione di alimentare il bruciatore con la corretta quantità d'aria per la combustione e di vincere le perdite di carico del camino.

La tensione di lavoro varia da un minimo di 80Vca sino ad un massimo di 260Vca e di conseguenza anche il numero dei giri.

All'interno del ventilatore troviamo un sensore Hall che ha il compito di controllare costantemente la velocità e non deve variare di + o - 300 giri altrimenti manda la caldaia in arresto di blocco A33.

Il ventilatore viene fornito come ricambio completo di coclea aria in alluminio.

smontare tutta la coclea aria e pulire, aprire ventola e convogliatore d'aria, controllare la guarnizione di tenuta della coclea aria.

Pressostato aria

La caldaia non ha installato il pressostato aria.

Ricordiamo che la caldaia lavora con un rapporto 1/1 aria - gas, quindi quando le portate d'aria diminuiscono (aumentano le portate di carico allo scarico fumi) diminuisce la quantità di gas e quindi la potenzialità della caldaia.

Al di sotto di un certo valore di portata d'aria la combustione avviene ma la corrente di ionizzazione scende al di sotto di 1mA, non si ha più la rilevazione fiamma e di conseguenza si ha lo spegnimento della caldaia. La caldaia tenta la riaccensione altre 2 volte per poi passare al blocco segnalato con A01.

DESCRIZIONE SCHEDA ELETTRONICA

Alimentazione elettrica

La tensione minima di alimentazione deve essere di 187vac, sotto questi valori si hanno problemi di funzionamento generale mentre la tensione massima è di 265vac.

La scheda alloggia due tipi di fusibili:

2 x 3,15A slow per la fase e neutro

2 x 0,5A slow per la bassa tensione (non cambiabili)

Alla scheda necessita la polarizzazione in caso di errato collegamento il display di bordo visualizzerà l'errore E21

Legenda:

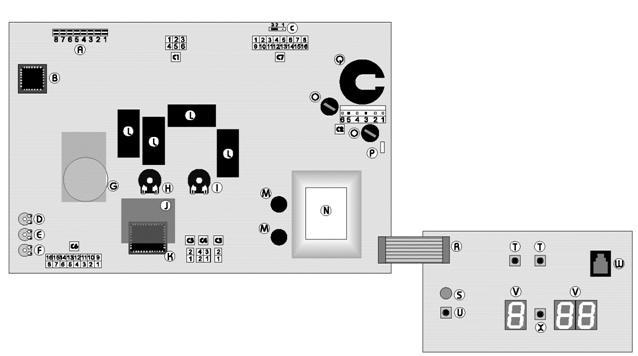

La scheda deve essere specializzata attraverso il posizionamento dei jumper A (vedi libretto istruzione).

I dettagli dei singoli connettori sono rilevabili dai libretti d'installazione.

Come si può vedere esiste una scheda principale ed una scheda display.

La scheda display visualizza, durante il normale funzionamento, con il display di sinistra una serie di operazioni (vedi tabella)

N.B.

Con il display di destra a doppia cifra vengono mostrate:

in stato Riscaldamento: temperature mandata impianto

in stato Sanitario: temperatura acqua alla consegna dell'impianto.

Togliendo la mostrina si giunge al pulsante di settaggio (il medesimo che a mostrina montata ci fa il reset) e i due pulsanti di programmazione +/-

Parametri di funzionamento: funzioni di controllo

La generazione del setpoint e la richiesta di calore sono esplicate nel diagramma seguente, relativo alla modalità riscaldamento

Il controllo remoto e l'orologio sono disponibili come Kit accessorio: nello schema precedente è evidente come nel caso non sia installato un dispositivo di questo tipo, il calcolo del setpoint dipende da una sonda esterna (se installata) eseguito dalla scheda.

NOTA: è inoltre possibile una configurazione che preveda la presenza di un Controllo Remoto e di una Sonda Esterna contempora-neamente.

In questo caso la temperatura di mandata è calcolata in funzione della Temperatura Esterna e della Temperatura Ambiente.

In questo modo è possibile effettuare una modulazione particolarmente efficiente che permetta di ottenere un confort notevole abbinata al risparmio di combustibile.

L'influenza del T.A. e dell'orologio programmatore sono esposte nel diagramma seguente, tenendo presente che:

T.A. ON/OFF installato: contatto aperto o chiuso controllato dal sensore di temperatura del T.A.

T.A. ON/OFF non installato: contatto chiuso (ponticello).

Orologio installato: contatto aperto o chiuso controllato dalle impostazioni orarie inserite dall'utente.

Orologio non installato: contatto aperto

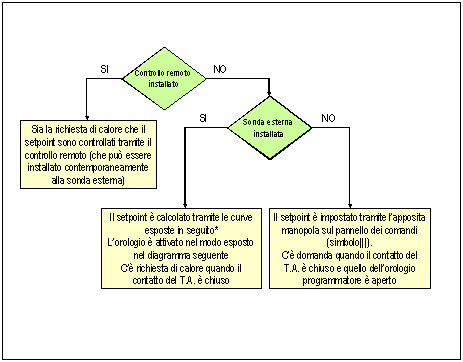

Schematizzazione dell'influenza del T.A. e dell'orologio sulla richiesta di calore e sul calcolo del setpoint (temperatura di mandata del circuito primario) tramite i valori di temperatura esterna:

Parametri di funzionamento: sonda esterna

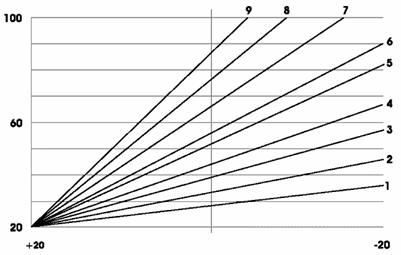

Il tipo di curva va scelta in funzione della temperatura di progetto dell'impianto e dell'entità delle dispersioni presenti nella struttura.

La temperatura di mandata influisce direttamente sulla temperatura ambiente, per cui fare riferimento a quest'ultima, equivale a indicare variazioni sulla temperatura dell'edificio.

Il tipo di curva si imposta attraverso i comandi della scheda display posti sotto il coperchio della scheda stessa (bottoni di programmazione + / - ) Nel caso la curva prescelta non fosse la più idonea per il tipo di impianto può essere cambiata (selezionare una più appropriata) o spostata fino a ottenere il comportamento termico dell'apparecchio e del sistema desiderato.

(A)    prima della correzione (B)  dopo la correzione

Viceversa è possibile abbassare la temperatura d'uscita dalla caldaia se l'ambiente risulta troppo caldo. Ciò è possibile utilizzando il tasto "O" (tasto di programmazione "-"; In questo modo nelle stesse condizioni climatiche (temperatura esterna) otteniamo un ambiente più freddo. (A)    prima della correzione (B) dopo la correzione

T mandata [°C]

T esterna [°C

Se d'inverno l'ambiente è troppo freddo (mentre in primavera la temperatura è adeguata) è necessario impostare una curva più ripida. Per fare ciò è necessario schiacciare il tasto di sblocco per 5 secondi e successivamente schiacciarlo più volte fino alla comparsa della lettera "F" tramite i tasti "+" e "-". Vedere diagramma.

Viceversa, se d'inverno l'ambiente è troppo caldo mentre in condizioni climatiche meno gravose la temperatura ambiente è adeguata, è necessario scegliere una curva meno ripida, operando nello stesso modo. Vedere diagramma

	Primavera: ambiente troppo freddo
T mandata [°C]	T esterna [°C]	Se si verifica la condizione che per basse temperature all'esterno l'ambiente risulta adeguatamente riscaldato (inverno) mentre in condizioni climatiche favorevoli l'ambiente non è sufficientemente riscaldato (primavera) è necessario prima scegliere una curva più bassa ("F" sul display e poi "-") e poi traslarla verso l'alto ruotando il potenziometro riscaldamento. (A)      prima della correzione (B) dopo la correzione curva intermedia

Le condizioni generali da seguire al momento dell'installazione sono le seguenti:

CURVA 1: impianti a pavimento (pannelli radianti a bassissima temperatura) temperatura di progetto 30/20°C

CURVA 2: impianti a pavimento (pannelli radianti, impianti radianti a piastre a bassa temperatura) temperatura di progetto 40/30°C

CURVA 3: impianti convenzionali a bassa temperatura (radiatori in ghisa e alluminio, impianti radianti a piastre). Temperatura di progetto 60/45°C.

CURVA 4: impianti convenzionali a bassa temperatura (radiatori in ghisa e alluminio; impianti radianti a piastre). Temperatura di progetto 75/60°C.

CURVA 5: impianti con temperatura più alta (radiatori, termoconvettori, ventilconvettori). Temperatura di progetto 90/75°C.

Visualizzazione impostazioni

Premendo per 5 secondi il tasto SET/RESET si accede all'impostazione di:

Si passa dall'uno all'altro digitando in sequenza il tasto settaggio.

Premendo per 10 secondi il tasto SET/RESET si accede alla visualizzazione di:

Le singole visualizzazioni si possono leggere in sequenza digitando il tasto settaggio.

Per tornare alle normali visualizzazioni è necessario schiacciare il tast reset "H" più volte fino a far scorrere sul display tutta la sequenza di funzioni "lettura" e fino a veder apparire una delle funzioni di "visualizzazione delle normali operazioni" (in dipendenza dello stato della modalità in cui si trova la caldaia).

Codici errore

Arresto di blocco: (deve intervenire l'operatore)

A01 troppi tentativi di accensione alla partenza

A02 assenza di aumento temperatura (dopo tre tentativi)

A03 temperatura di mandata > 100°C

A07 troppi tentativi di riaccensione durante il funzionamento

A19 fiamma rilevata dopo una termostatazione del bruciatore e la valvola ha chiuso

A20 fiamma rilevata prima che la valvola ha aperto

A21 il pressostato differenziale non chiude

A22 il pressostato differenziale non apre

A23 apertura sicurezza camino

A33 problema al ventilatore

A99 problema alla centralina elettronica (relè di sicurezza, accenditore, valvola, errori microprocessori, rilevabili dal computer collegabile)

Arresto di sicurezza: (viene rimosso al cessare del motivo che l'ha provocato)

E03 inerzia termica superiore a 100°C dopo una termostatazione

E56 circuito aperto sonda mandata

E66 cortocircuito sonda mandata

E04 circuito aperto sonda sanitario

E05 cortocircuito sonda sanitario

E08 circuito aperto sonda impianto a pavimento

E20 fiamma rilevata con valvola gas chiusa

E21 inversione fase/neutro

E22 problema con la frequenza di alimentazione 50hz

E64 circuito aperto sonda ritorno

E74 cortocircuito sonda ritorno

E99 problema interno all'elettronica (errore di lettura del microprocessore, errore dentro al pulsante di reset, se in 30 minuti sono fatti 7 reset compare il codice)

Logica e sicurezze

Procedura di reset

Il reset è la fase successiva all'alimentazione o allo sblocco della caldaia.

Durante questo periodo viene controllata l'inversione tra fase e neutro e viene mossa la valvola a 3 vie per un intero ciclo.

La sua durata è di circa 20 secondi ma si annulla ad una richiesta di sanitario.

Tempo di sicurezza e riaccensione

La caldaia effettua tre tentativi di accensione di 8 secondi, ognuno dei quali è seguito dalla chiusura della valvola gas e dalla postventilazione di 20 secondi quando non c'è rilevazione di fiamma.

Al termine dei tentativi di accensione la caldaia va in arresto di blocco A01

La mancanza o il distacco di fiamma durante il funzionamento sono seguiti immediatamente da una chiusura della valvola gas, dalla postventilazione (20 sec.) e dalla riaccensione.

Se la fiamma manca per 3 volte avviene l'arresto di blocco A07 (tentativi di riaccensione durante il funzionamento).

Accenditore

L'accenditore è a bordo scheda e non si può sostituire se non funziona.

Alimentandolo con 220vac sul primario si ha una frequenza di circa 50 scintille al secondo.

Rilevazione fiamma

La caldaia è provvista di un elettrodo rilevazione doppio (per avere una corrente di ionizzazione maggiore) più uno di messa a terra per Premiscelazione, nella fase di accensione si produce scintilla per 4 secondi e per altri 4 secondi viene letta la corrente di rilevazione che deve essere superiore alla soglia di 1,7 microampere.

Una volta terminato il periodo di accensione (8 sec.) la soglia della corrente di ionizzazione scende ad 1 microampere.

Una falsa fiamma rilevata dopo la chiusura della valvola gas da un arresto di blocco A19; una falsa fiamma rilevata dopo una richiesta di calore (termostatazione) e prima di una riapertura della valvola gas dà un arresto di blocco A20

Un elettrodo di rilevazione in corto verso terra prima di un'accensione da un arresto di sicurezza E21

In assenza di rilevazione fiamma (es. rubinetto gas chiuso) la caldaia tenta per 3 volte l'accensione poi va in arresto di blocco A01

Controllo sovratemperatura

Il sensore di temperatura mandata coincide con quello limite (90°C) e di sovratemperatura (105°C), è la scheda elettronica che controlla i parametri adeguatamente.

Se si superano i 100°C il bruciatore viene spento e segnalato il codice A03 mentre se accade con bruciatore spento (inerzia termica) il codice è E03.

Dopo la fase di accensione la sonda di mandata deve avvertire un aumento di temperatura di 3°C entro 40 secondi (indica ricircolo acqua) altrimenti il bruciatore viene spento e riacceso quando la temperatura di mandata è arrivata sotto 50°C, se alla riaccensione del bruciatore l'aumento di temperatura non avviene il ciclo si ripete per altre 3 volte poi la caldaia va in arresto di blocco A02. Mentre la caldaia aumenta di 3°C lavora alla potenza di accensione.

Prima di ogni accensione la differenza di temperatura tra sonda mandata-ritorno deve essere sotto i 20°C se sopra, l'acqua circola male, il bruciatore rimane spento sino a quando la mandata non scende sotto i 50°C. Inoltre prima di una riaccensione bisogna che una volta almeno ogni 2 ore la differenza di temperatura fra mandata e ritorno sia stata di 2°C.

Se con il bruciatore acceso la sonda di ritorno rileva una temperatura superiore di 3°C rispetto a quella di mandata la caldaia va in arresto di sicurezza sino alla scomparsa della causa.

Regolazioni sulla scheda elettronica

Le regolazioni delle varie grandezze si effettuano mediante trimmer posti sulla centralina ed accessibili mediante specifico vano..

La lettura della grandezza si fa sul display a bordo caldaia sotto forma di numeri trasformandoli in KW tramite il diagramma visto già.

Per entrare nel menu lettura bisogna operare come indicato nella visualizzazione.

RLA: visualizzazione display P/I, rappresenta la portata termica di accensione e può essere regolata da un minimo (display 01) sino al massimo (display 00), la caldaia viene tarata in stabilimento al 70% (display 70)

PR: visualizzazione display P/-, rappresenta la potenzialità del riscaldamento regolabile da un minimo (display 01) ad un massimo (display00), la caldaia viene tarata in stabilimento al 70% (display 70)

RA: visualizzazione display P/A, rappresenta il ritardo di riaccensione della caldaia dopo una termostatazione in modo riscaldamento.

Può essere regolato da un massimo di 15 minuti (display 15) sino ad escluderlo del tutto (display 00).

Gestione ventilatore

Il ventilatore è gestito elettronicamente dalla scheda, durante il funzionamento se la velocità cambia rispetto quella impostata dalla scheda di + o - 300 giri la caldaia va in arresto di blocco A33.

Al verificarsi continuamente del codice A33 dopo lo sblocco tramite il tasto reset bisogna sostituire il ventilatore per problemi interni a se stesso.

La potenza della caldaia dipende dalla velocità del ventilatore, un aumento della velocità corrisponde ad una potenza maggiore

Postventilazione

La postventilazione viene effettuata sia in modo sanitario che in riscaldamento e può essere di 5 secondi dopo un prelievo di sanitario o per una termostatazione riscaldamento; può essere di 20 secondi per un arresto di blocco o di sicurezza.

La velocità del ventilatore in postventilazione è la stessa della lenta accensione.

Protezione circolatore

La scheda controlla la funzionalità del circolatore indirettamente sul pressostato riscaldamento.

Quando il circolatore non è alimentato il contatto del pressostato riscaldamento deve essere aperto (N.O.) altrimenti la caldaia va in arresto di blocco A22

Con circolatore alimentato il micro deve chiudere il contatto entro 40 secondi altrimenti la caldaia va in arresto di blocco A21 con il circolatore spento.

Contro il bloccaggio del circolatore ogni 24 ore viene alimentato per 3 secondi (test qualitativo), mentre avviene il controllo della pompa viene fatto anche il controllo della valvola deviatrice.

Postcircolazione

La caldaia prevede la postcircolazione sia in riscaldamento che in sanitario.

In riscaldamento si può impostare il tempo di postcircolazione da 0 a 15 minuti tramite la centralina, schiacciando il tasto di reset per 5 secondi, si arriva al menù A/ per poi far scorrere con i tasti + e - il tempo desiderato.

Si può impostare una circolazione continua con il jumper 4.

In sanitario dopo un prelievo la pompa rimane alimenta per circa 10 secondi e l'acqua non va ai radiatori perché la valvola deviatrice è elettrica ed è in posizione estate.

Antigelo

Il dispositivo consiste di 3 funzioni distinte

la sonda mandata rileva una temperatura di +5°C parte la pompa, a +2°C si accende il bruciatore alla minima potenza per poi spegnersi a +10°C sulla sonda ritorno.

installata la sonda esterna, quando la temperatura esterna raggiunge i-3°C si accende la pompa per poi spegnersi quando la temperatura arriva a -1°C.

funzionamento continuo pompa: tramite jumper 4.

In tutti i casi l'antigelo entra in funzione con il commutatore sia in estate che in inverno e la valvola a 3 vie viene posizionata per far circolare l'acqua nell'impianto.

Accertarsi sempre che la caldaia sia alimentata elettricamente con il rubinetto gas aperto e che non sia in uno stato di blocco.

Anticalcare

Il bruciatore viene spento se la temperatura d'uscita dell'acqua sanitaria supera i 62°C; il bruciatore viene spento o non viene acceso se la temperatura di mandata del primario supera i 72°C.

Tasto Confort

Mantiene caldo lo scambiatore secondario durante i periodi di inattività della caldaia. La funzione viene attivata con apposito pulsante e segnalata dall'accensione di un led verde, durante la post-circolazione la funzione è disattivata ma il led resta acceso perché dopo la caldaia entra in confort.

Funzione spazzacamino

Tramite il selettore estate-inverno possiamo forzare la caldaia nella funzione spazzacamino eliminando la modulazione ed i controlli di temperatura eccetto del limite a 90°C.

Il tutto viene fatto alla potenza tarata sul riscaldamento.

Modo Test

La scheda permette di forzare l'apparecchio alla massima o minima potenza.

prima possibilità:

mettere la caldaia in spazzacamino (vedi sopra) e la si forza al massimo

premere i tasti di sblocco e confort contemporaneamente per circa 3 sec., la si forza al minimo. L'apparecchio riprende il funzionamento normale se viene ripremuto il tasto di sblocco e confort dopo 2 minuti di funzionamento al minimo.

seconda possibilità:

entrare nelle impostazioni e fare apparire la lettera "t" con il tasto "+" caldaia forzata al massimo, con il tasto "-" caldaia forzata al minimo.

Modo riscaldamento

Selezione temperature:

La scheda pilota alla max potenza fino a 4°C prima della temperatura obiettivo sulla sonda mandata; quindi modula fino al minimo della potenza e spegne 4°C oltre il valore impostato. La riaccensione avviene con un differenziale di 4°C e un eventuale ritardo regolabile tra 0 e 15 minuti

Lo spegnimento limite, indipendente dal potenziometro di regolazione, è: T max (sonda mand.) = 90°C

Modo sanitario

Selezione temperature: MIN = 44°C MAX = 56°C

La scheda pilota alla max potenza fino a 4°C prima della temperatura obiettivo sulla sonda mandata; quindi modula fino al minimo della potenza.

Se il fabbisogno calorico del sistema diventa inferiore alla minima potenza regolabile, il controllo non spegne la caldaia ma resta al minimo fino allo spegnimento limite in sanitario (62°C) per evitare frequenti on-off della caldaia.

Lo spegnimento limite, indipendente dal potenziometro di regolazione, è:

T max (sonda mand.) = 72°C

T max (sonda san.) = 62°C attivo solo in modo sanitario (anticalcare).

La caldaia a premiscelazione adotta un sistema anticondensa che mette la caldaia alla massima potenza senza mai modulare sino a quando la sonda di ritorno raggiunge i 51°C.

Il sistema è attivo sia in sanitario che in riscaldamento.

Collegamenti

Controllo remoto:

Collegare i cavi del controllo remoto al morsetto C5 della scheda

La sonda esterna non va collegata sul controllo remoto, ma sulla morsettiera all'interno della scheda.

La climatizzazione va regolata seguendo le indicazioni del controllo remoto.

Orologio programmatore in caldaia + sonda esterna:

Collegare il cablaggio dell'apparecchio inserendo il connettore nell'alloggiamento C4, la sonda esterna su SE esterna e spostare il cavo di collegamento C3-TA su C5-SE

Ricordarsi che non possono lavorare in contemporanea il termostato ambiente e la sonda esterna.

Orologio programmatore Termostato Ambiente:

Collegarlo su TA della morsettiera esterna alla scheda

Sul connettore C6 morsetti 3-11 è possibile installare una sonda impianti a ponte

Nel connettore C7 morsetti 1-9 uscita secondaria per l'eventuale pompa.
