ISTITUTO TECNICO INDUSTRIALE "ALESSANDRO VOLTA"
VERIFICA SPERIMENTALE: PIANIFICAZIONE
-Oggetto: Risposta in frequenza di un amplificatore operazionale compensato
internamente e di un operazionale con rete di compensazione esterna
-Obiettivi:
Osservare il comportamento in frequenza dei dispositivi
tracciare il diagramma relativo all'andamento del guadagno in funzione della frequenza
Rilevare la frequenza di taglio di transizione
VERIFICA SPERIMENTALE: PROCEDURA
Passo 1: Cablare il circuito come da schema
Passo 2: Alimentare il circuito (Vcc=+/-15V)
Passo 3: Inserire all'ingresso dell'amplificatore un segnale sinusoidale di
200 mVpp
Passo 4: Variare la frequenza del segnale in ingresso a partire da valori di circa
500 Hz in poi,e rilevare il valore d'uscita del segnale
Passo 5: Calcolare il guadagno dell'amplificatore per ogni passo di frequenza,
stabilire il passo della frequenza a seconda della variazione del
guadagno
Passo 6: Inserire tutti i dati raccolti in tabelle e tracciare i grafici relativi ad ogni
dispositivo, rilevando inoltre le frequenza di taglio
SCHEMI DEI CIRCUITI:
Di seguito sono riportati i schemi relativi alle tre diverse prove da effettuare, in particolare la figura 1 per la rilevazione della risposta in frequenza dell'amplificatore operazionale uA741, la figura 2 per la rilevazione della risposta in frequenza dell'amplificatore operazionale LM308 con rete di compensazione formata da un condensatore ceramico da 3.3 pF, e la figura 3 per la rilevazione della risposta in frequenza del medesimo amplificatore ma con rete di compensazione formata da un condensatore ceramico da 33 pF

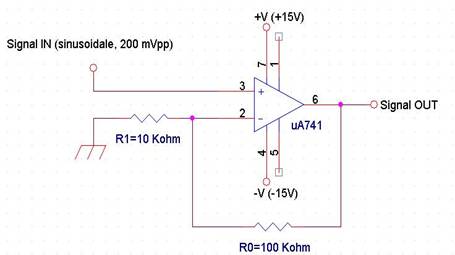

Figura 1

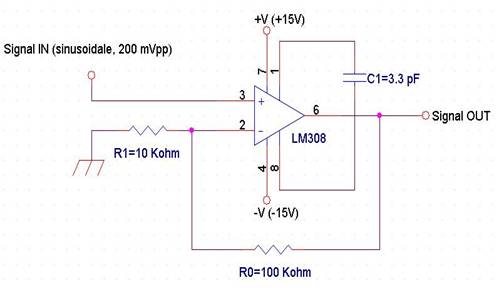

Figura 2

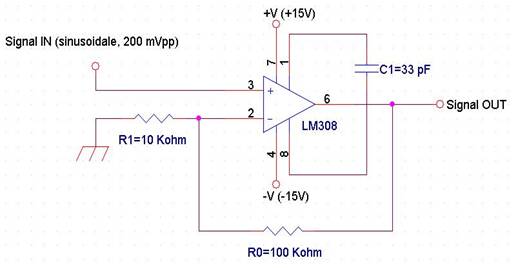

Figura 3
RISULTATI SPERIMENTALI:
Risposta in frequenza dell'amplificatore operazionale uA741
|
F (Khz) |
Vi (mV) |
Vopp (V) |
Av (dB) |
Risposta in frequenza dell'amplificatore operazionale LM308 con rete di compensazione formata da un condensatore da 3.3 pF
|
F (Khz) |
Vi (mV) |
Vopp (V) |
Av (dB) |
|
| |||
Risposta in frequenza dell'amplificatore operazionale LM308 con rete di compensazione formata da un condensatore da 33 pF
|
F (Khz) |
Vi (mV) |
Vopp (V) |
Av (dB) |

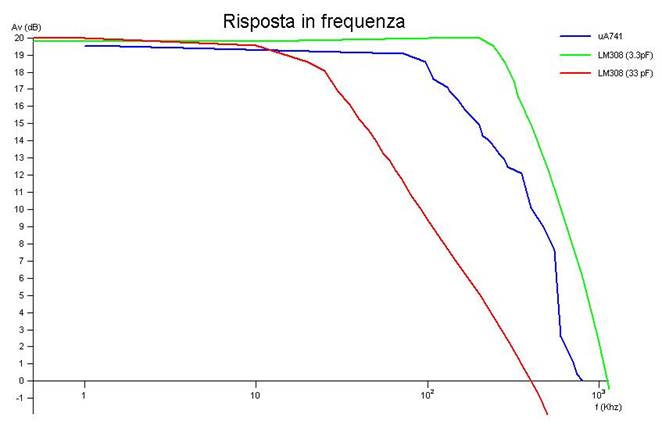

GRAFICI:
|
