MEDICININIAI SAVIRASIAI

1 Laboratorinis darbas

MEDICININIAI SAVIRASIAI

Darbo tikslas: Susipazinti su medicininiais savirasiais, jų struktūra, veikimo principais, charakteristikomis, ir darbo rėzimais. Issi 20320c28u aiskinti darbo su savirasiais metodiką.

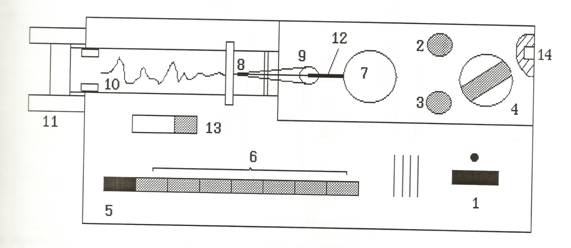

1.pav Savirasis H338-1

Darbo eiga:

1. Sukalibruoti prietaisą ir ismatuoti statinę prietaiso paklaidą variante nurodytuose uzrasymo laukuose.

  A₀- plunksnos atsilenkimas mm, esant duotai įėjimo signalo reiksmei; A_D- nominali plunksnos atsilenkimo reiksmė mm, atitinkanti tikrąją matuojamojo dydzio vertę; A- nominali uzraso vertė mm.

δ_S1= (20-9)/20= 55%; δ_S1= (20-4)/20= 75%; δ_S1= (20-1)/20= 95%.

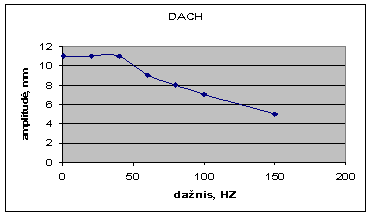

2. Ismatuoti ir nubraizyti amplitudinę dazninę prietaiso charakteristiką. Is sios charakteristikos surasti jos netolygumo parametrus ir nustatyti virpesių slopinimo koeficientą.

Slopinimo koeficientas yra δ_N= 20lg(A_f/A₁)= 6.848 dB.

3. Nustatyti laiko uzrasymo paklaidą, esant variante nurodytiems juostos judėjimo greičiams.

δ_5min= ((380/300)-1)*100= 5.5%;

δ_2min= ((360/300)-1)*100= 20%;

δ_6sek= ((760/300)-1)*100= 150%.

Isvados: didėjant greičiui padidėja zymiai paklaida. Didelią įtaką daro ir prietaiso tikslumas. DACH iskraipymas yra nezymus, 6,484dB.
