Plánek patra

Plánek patra stačí schematický. Měl by odpovídat základním rozměrům aby z něho bylo mozné provést odhady vzdáleností a hrubý odhad mnozství kabelů. Na obrázku je vidět zakreslení přípojných míst (písmenko x).

Kritéria pro výběr místnosti rozvaděče

Místnost, v níz je rozvaděč umístěn, musí splňovat několik základních podmínek:

dostupnost dostatečně dimen 16316t1922q zovaného napájení (pro centrální rozvaděč nejlépe s minimálně dvěma nezávislými okruhy, pokud mozno pouzitými výhradně pro účely datových komunikací);

uzemnění rozvaděčů (zejména v případě STP/FTP kabeláze);

dostatečný prostor pro umístění rozvaděčů;

dostatečná nosnost podlahy;

podlaha by navíc měla zabraňovat vytváření statické elektřiny;

snadný přístup (moznost vytvoření) ke stoupačkám pro vertikální a horizontální rozvody;

ventilace, příp. klimatizace zajisťující vhodné provozní podmínky (teplota kolem 21^o C, vlhkost vzduchu cca 30 - 50 %);

zabezpečení před přístupem neoprávněných osob;

vhodné jsou dveře s protipozární úpravou otevírané směrem ven z místnosti;

osvětlení místnosti, příp. zabezpečení nouzového osvětlení (např. ve sklepních místnostech, apod.);

umístění telefonu (dostupnost signálu pro mobilní telefon) - zejména v MDF;

instalace pozárních hlásičů;

Občas se stává, ze, přes výse uvedená doporučení na výběr místnosti pro rozvaděč,  padne rozhodnutí umístit IDF do kanceláře. Je potřeba upozornit na to, ze dochází k následným stíznostem uzivatelů kanceláře na hluk generovaný větráky aktivních prvků.

Topologické hledisko výběru místa rozvaděče

Doporučení pro počet rozvaděčů a velikost rozvaděče podle obsluhované plochy na základě TIA/EIA-586-A je to, ze kazdé patro by mělo mít minimálně jeden vlastní rozvaděč pro kazdých 1.000 m²; pokud plocha patra přesáhne 1.000 m² nebo délka horizontálního kabelu překročí 90 m, je potřeba přidat dalsí rozvaděč.

Pro Ethernet platí, ze součet kabelů mezi aktivním prvkem a připojeným zařízením nesmí být delsí nez 100 m. Kabel mezi panelem v rozvaděči a zásuvkou musí být kratsí nez 90 m - zbylých 10 m je pro propojovací kabely (patch cord). Při prvotním návrhu do plánku je vhodné vybrat pro rozvaděč místo, odkud je plocha patra maximálně pokryta kruznicí o poloměru cca 50 m. Proč 50 m, kdyz jsme psali o 90ti ? Protoze je potřeba vzít do úvahy, ze kabel nepůjde od rozvaděče k zásuvce přímo ani z horizontálního (např. od panelu rozvaděče k obvodové zdi a odtud k zásuvce na této zdi) a ani z vertikálního (např. od panelu ke stropu a od stropu dolů k zásuvce) hlediska.

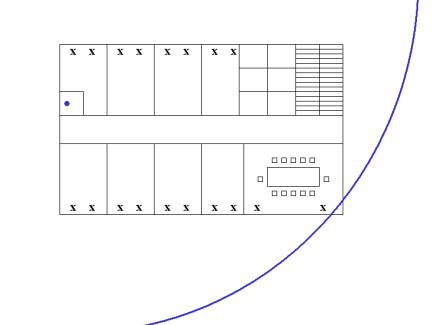

Na obrázku je zakreslení kruznice se středem v pomocné místnosti - střed kruznice je označen modrým bodem.

Splňuje-li tyto podmínky několik místností, které jsou navíc vhodné i z hlediska vhodnosti pro funkci místnosti rozvaděče, ovlivňují finální rozhodnutí zejména tyto vlivy:

celková délka kabelů - z topologického hlediska lze vybrat optimální umístění, které minimalizuje mnozství natahaných kabelů a tím cenu instalace;

proveditelnost - z hlediska proveditelnosti kabeláze jsou poměrně problematické součásti budovy, které mohou instalaci buď znemoznit nebo prodrazit, jsou to např.:

o        výtahové sachty;

o        schodistě s prosklenou stěnou;

o        památkově chráněné interiéry;

o        atypické interiéry s obtíznou rozebiratelností;

o        interiéry se speciální povrchovou úpravou (např. vykachlíkované místnosti);

o        vedení napájecích rozvodů, zejména pro zářivkové osvětlení;

o        bleskosvod na vnějsí zdi budovy(!).

Pokud dojde k situaci, kdy je potřeba v budově (na patře) pouzít více nez jeden rozvaděč, je nutné vytvořit páteřní propojení (mezi MDF a IDF). V tom případě je potřeba prověřit si zálezitosti uzemnění elektrických rozvodů. Norma TIA/EIA-586-A totiz připoustí budování páteřních rozvodů pomocí metalických i optických kabelů. Jakmile dojde k překročení vzdálenosti 90 m, je jasné, ze je nutné pouzít optiku. Pokud je vzdálenost z MDF do IDF kratsí nez 90 m, je mozné pouzít i metalický (UTP) kabel. A zde můze dojít k problému - pokud pouzívají rozvody v budově několik uzemňovacích bodů, můze se stát, ze dojde k rozdílu potenciálů mezi rozvaděči a tím i ke zničení zařízení nebo poskození zdraví člověka. Z tohoto důvodu by měly být propojení mezi rozvaděči realizovány raději optikou. Metalické kabely by se měly pouzívat pouze v případě, kdy je budova zaručeně uzemněna pouze v jednom bodě!
