Wtryskiwanie polega na wyciśnięciu części uplastycznionego w cylindrze tworzywa do formy zamkniętej , chłodzonej (tworzywa termoplastyczne) lub ogrzewanej (tworzywa termo 21521j920v utwardzalne), zestaleniu tworzywa i wyjęciu wypraski.

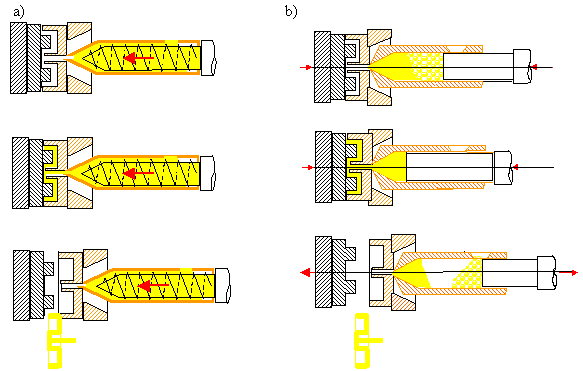

Rysunek. Wtryskiwanie termoplastów: a) ślimakowe, b) tokowe
Przez wtryskiwanie można przetwarzać większość termoplastów i duroplastów o długim czasie utwardzania w temperaturze cylindra , i krótkim w temperaturze formy. Z cylindrem współpracuje zwykle ślimak (tłok stosujemy zwykle w małych wtryskarkach).
Typowe formy wtryskowe są stalowe, jedynie dla tworzyw wywołujących korozję są chromowane lub niklowane. Dla tworzyw sprzyjających ścieraniu są nawęglane. Chłodzenie form dla termoplastów nie powinno być zbyt szybkie. Są one zwykle chłodzone wodą lub olejem. Jest to metoda o wiele szybsza od tłoczenia.
Metoda stosowana głównie do przetwórstwa tworzyw termoplastycznych.
Formowanie półproduktów lub gotowych wyrobów metodą wyciskania (wytłaczania) polega na wyciskaniu uplastycznionego tworzywa przez dyszę wyciskarki, nadającej gotowy kształt przekroju. Dysza znajduje się w głowicy wyciskarki, do której ślimak podaje uplastycznione tworzywo .
Rysunek

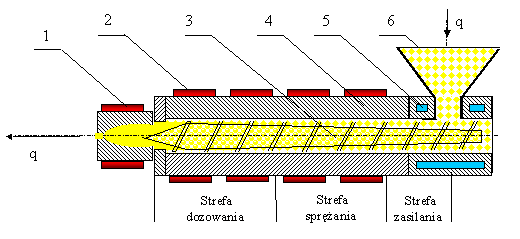

Schemat wyciskarki. 1- głowica, 2- ogrzewanie, 3- ślimak,
4- cylinder, 5- chłodzenie, 6- lej
zasypowy
Układ plastyfikujący, składający się ze współpracujących ze sobą ślimaka i cylindra, możemy podzielić na trzy strefy. W strefie zasilania tworzywo (oznaczone kolorem żółtym) zostaje wstępnie ogrzane i zagęszczone. Następnie w strefie sprężania tworzywo przechodzi ze stanu stałego w uplastyczniony. Dalej w strefie dozowania następuje ujednolicenie, zagęszczenie oraz powstaje ciśnienie umożliwiające pokonanie oporów przepływu przez głowice.
Dla uzyskania różnych przekrojów elementów stosuje się różne głowice: do produkcji rur, płyt, folii, węży oraz różnorodnych kształtek. Ponadto wyciskarki można również stosować do nakładania izolacji na liny, przewody elektryczne itp. Maszyna do wyciskania folii przedstawiona jest na kolejnym rysunku.
|
