ERP + OLAP =
эффективная
система
подготовки
отчётности
За
последние
годы
появилось
достаточно публикаций
по OLAP: история, 12312i810m
описание,
технология,
готовые
решения. Но
для
большинства
специалистов,
занимающихся
учётом,
управлением
и планированием,
этот термин
по-прежнему
остаётся
чем-то если и
не
загадочным,
то далёким от
их обычной
работы.
Цель этой
статьи —
познакомить
читателей с практическим
опытом
реализации
решения для
подготовки
отчётности
на основе
OLAP-технологий
в ООО
“Мострансгаз”
— крупнейшем
отечественном
предприятии,
занимающемся
транспортировкой
газа.
|
|
Этот непонятный OLAP
OLAP (On-line Analytical Processing) обычно переводится как “аналитическая обработка данных”. И это определение вводит в заблуждение потенциальных пользователей технологии. В России бытует твёрдое убеждение, что эти системы используются исключительно высококвалифицированными специалистами и аналитиками для проведения сложного анализа. На Западе же их рассматривают как системы, упрощающие понимание данных и обмен ими между всеми сотрудниками компании. В правильности именно западного подхода к OLAP мы убедились на собственном опыте.
Для ИТ-практиков OLAP — это технология быстрого создания интерактивных отчётов. Как правило, OLAP-отчёт может быть разработан практически без программирования, методом drag & drop, т. е. переноса групп данных из одного места в другое при помощи мыши. Проектирования и программирования требует только этап извлечения и подготовки данных для отчётов из корпоративных систем предприятия. Серия отчётов для определённой предметной области может быть настроена буквально за несколько часов.
Для конечных пользователей OLAP — это табличный отчёт с промежуточными и окончательными итогами. Он выпускается практически мгновенно, и можно самостоятельно изменить его форму — расположение колонок и строк, порядок фильтров и сортировки и т. д. Это позволяет взглянуть на одни и те же данные под разными углами зрения. Например, получив перечень по дебиторской задолженности, углубиться в архивные данные и посмотреть, были ли у должника проблемы с платежами в прошлом квартале, полгода назад, в ушедшем году. Разносторонний анализ позволяет быстро оценить ситуацию и получить максимум информации о проблеме, чтобы на этой основе наметить пути её решения.
Каким образом работает OLAP-система? OLAP-клиент получает данные из исходной информационной системы и организует их в иерархические структуры в памяти компьютера пользователя. Это позволяет выполнять вычисления промежуточных и окончательных итогов (фактов) практически мгновенно. Пользователь получает простой и интуитивно понятный интерфейс отчёта. Это таблица, в которой с помощью мыши можно менять местами строки и колонки (измерения), перетаскивать их в область фильтров, тем самым сворачивая данные, устанавливая самые сложные комбинации фильтров. Функциональные возможности системы позволяют за один сеанс работы выпустить десятки разновидностей одного и того же отчёта.
С появлением и использованием OLAP-инструмента традиционная задача отдела автоматизации — разработка новых отчётов, в которых одни данные показаны в разрезе других, — превращается в другую задачу, суть которой заключается в том, чтобы предоставить пользователю исходные данные. После этого экономист или бухгалтер не тратит время на написание служебных записок с требованием создать новую разновидность отчёта и не ждёт, пока программисты спроектируют, разработают и протестируют его. Пользователь сам конструирует нужный вид отчёта, выбирая из настроенной для него заготовки нужные поля, меняя порядок их следования, устанавливая фильтры и др. Созданный отчёт может быть проиллюстрирован графиками и диаграммами, распечатан на бумагу или выгружен в Excel.
Итак, OLAP-инструмент даёт два основных преимущества пользователю:
Подготовка отчётности в ERP-системах
Обратимся к определению ERP-системы: ERP-система (Enterprise Resource Planning system) — комплексная интегрированная система, создающая единую среду для автоматизации планирования, учёта, контроля и анализа всех основных бизнес-операций предприятия.
Традиционно создатели ERP-систем наибольшее внимание уделяют функциям, направленным на реализацию бизнес-процессов предприятий, документооборота, учёта, планирования и других сфер. Поэтому в первую очередь оптимизируется ввод новых учётных данных в систему. При этом на второй план уходит возможность использования накопленных данных, развитие встроенной системы отчётности и, что наиболее важно, преобразование огромных массивов данных в информацию для принятия управленческих решений.
Все без исключения ERP-системы имеют подсистему формирования отчётов. Но созданные с её помощью отчёты не позволяют менеджменту предприятия оценить финансовые показатели деятельности, выявить наиболее прибыльные продукты и услуги, проанализировать затраты, дебиторскую и кредиторскую задолженность и т. д. Обычно в составе подсистемы отчётности поставляется базовый минимум отчётов по предметным разделам, например: наличие товаров на складах; ведомость износа основных фондов; кассовая книга; ведомость реализации услуг. Номенклатура, уровень достаточности и глубина штатных отчётов определяются разработчиками без учёта потребностей конкретного конечного пользователя продукта. В результате штатные отчёты ориентированы на пользователей “нижнего” уровня. Эти отчёты выпускаются из базы данных, на которой работает учётная система. Скорость формирования таких отчётов находится в обратной зависимости от их информационного состава, количества и сложности фильтров и группировок.
Создать дополнительные отчёты, в том числе управленческие, можно с помощью инструментария для разработки отчётов, который поставляется в составе ERP-системы. В одних системах это “продвинутый” конструктор с возможностью визуального проектирования, в других — встроенный язык программирования, но в любом случае настройка нового отчёта выполняется силами программистов и занимает от нескольких часов до нескольких дней в зависимости от сложности работы. Даже незначительное изменение структуры отчёта требует серьёзных затрат временн€ых и человеческих ресурсов.
Интеграция OLAP-инструментов с ERP-системой

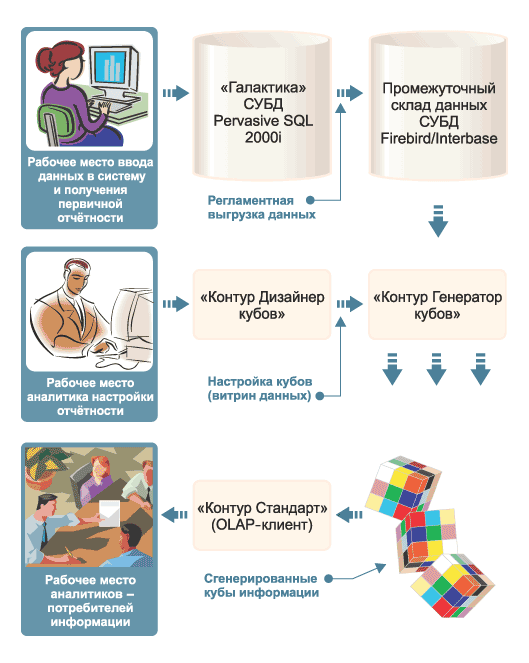

Рассмотрим возможный вариант реализации разделения учёта и отчётности на примере интеграции ERP-системы и OLAP-инструментов. В ООО “Мострансгаз” данная модель была построена на основе двух систем:
· OLAP-инструментов аналитической платформы “Контур”: “Контур Стандарт” версии 4.0, “Контур Дизайнер кубов” версии 1.0 и “Контур Генератор кубов” версии 1.0 (компания Intersoft Lab).
Система “Галактика” работает на платформе СУБД Btrieve/Pervasive, что при невысоких расходах на сопровождение обеспечивает вполне приемлемую скорость работы пользователей, выполняющих операции ввода данных и выпуска текущих отчётов. Однако отчёты за длительный период, а также отчёты, построенные на нестандартных запросах, выполняются недостаточно быстро. Это побудило ИТ-менеджеров “Мострансгаза” применить современные OLAP-системы аналитической платформы “Контур” для выпуска отчётов.
“Контур Стандарт” — это инструмент для генерации произвольных табличных отчётов и анализа данных различных информационных систем. В этой системе можно настроить прямой доступ к локальным таблицам и реляционным базам данных, сконструировать SQL-запросы и выпускать на них OLAP-отчёты в режиме реального времени. Созданный отчёт сохраняется для работы в режиме off-line и передачи удалённым пользователям в виде файлов микрокубов.
“Микрокуб” — это мобильный контейнер OLAP-отчётов и данных для представления в отчётах. В нём хранятся данные, выгруженные из автоматизированных корпоративных систем, алгоритмы расчёта вычисляемых показателей и формы OLAP-отчётов. Данные в микрокубе подготовлены для многомерного анализа и оперативного получения показателей в различных разрезах. При помещении в микрокуб объём исходной информации сжимается в десятки раз, что позволяет передавать их по интернет-протоколам и пересылать по электронной почте.
Параллельно планировщик задач с заданным периодом в 30 минут запускает перекачку данных из БД “Галактики” в промежуточный склад данных. Перегрузка происходит в фоновом режиме без отключения пользователей. Промежуточный склад данных является копией базы данных ERP-системы. В данном случае склад реализован на платформе Firebird, но нет никаких ограничений и по другим СУБД. Основная задача создания промежуточного слоя данных — разделение системы учёта и системы отчётности.

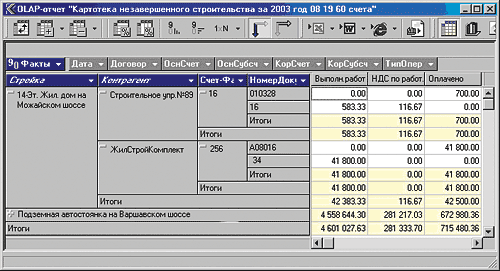

Данные промежуточного склада используются для создания микрокубов — витрин данных по разным направлениям отчётности (например, “исполнение договоров по капитальному ремонту” или “состав затрат с местами их возникновения”). Создание микрокубов и настройка OLAP-отчётов делегированы аналитикам службы информационных технологий.
Аналитик настройки отчётности в визуальной среде “Контур Дизайнер кубов” проектирует структуры микрокубов, информационный состав и внешний вид OLAP-отчётов. Все настройки сохраняются в виде файлов сценариев.
При помощи OLAP-клиента “Контур Стандарт” микрокубы доступны аналитикам, экономистам, бухгалтерам и другим потребителям отчётов.
Практические примеры использования OLAP для подготовки отчётности
Какие задачи и как помогают решить OLAP-технологии пользователям ERP-системы? Инструменты OLAP извлекают данные из БД ERP-системы и представляют их в интерактивных отчётах для специалистов различных профилей — бухгалтеров, экономистов, руководителей и т. д. Контроль движения материальных ценностей между складами, сравнительный анализ закупочных цен поставщиков, оценка сбыта по регионам, анализ исполнения бюджетов — таков далеко не полный перечень направлений использования OLAP-систем на предприятии. Фактически интеграция ERP и OLAP выводит автоматизацию поддержки управления предприятием на новый качественный уровень.
Рассмотрим несколько примеров использования OLAP в “Мострансгазе”.
Любую базовую отчётность ERP-системы можно представить в виде OLAP-таблицы. Это значит, что пользователь сможет сам управлять формой и содержанием отчёта с помощью стандартных OLAP-операций — группировки и детализации данных, фильтрации по измерениям и периодам и т. д. После каждой операции OLAP-система выполняет перерасчёт промежуточных и окончательных итогов и тут же отображает новый отчёт.

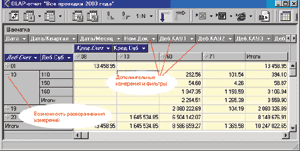

Это даёт сотрудникам разных подразделений свободный доступ к огромным объёмам информации для анализа. Например, все стандартные “шахматки” по счетам за год можно поместить в одну единственную OLAP-таблицу. В колонках и строках таблицы будут представлены корреспондирующие счета, в ячейках на пересечении колонок и строк — суммы проводок. С помощью фильтров бухгалтер выбирает счета для представления в отчёте, углубляется в интересующий синтетический счёт, например 10 “Материалы” (рис. 2), до уровня субсчетов и сразу же получает “шахматку” по аналитике этого счёта.

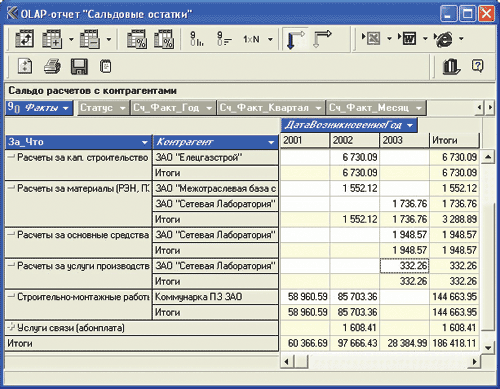

Классическая задача, которую решают OLAP-системы, — генерация основных периодов из даты. Это значит, что на основе фактических значений за каждую дату система автоматически вычисляет итоговые значения показателей за заданные периоды — неделю, декаду, месяц, квартал, год.
Это помогает в решении множества повседневных задач бухгалтерии предприятия. Например — значительно сокращает время на поиск задолженности, по которой приближается срок исковой давности, при создании резерва по сомнительной задолженности и в других случаях анализа дебиторской и кредиторской задолженности. Для этого в один OLAP-отчёт выводятся остатки по счёту 76 “Расчёты с дебиторами и кредиторами” в разрезе периодов возникновения задолженности, например по годам.

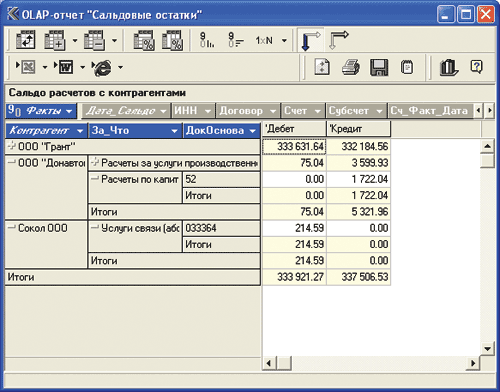

“Мострансгаз” имеет договорные отношения с огромным количеством контрагентов. В OLAP-отчёте можно оперативно просмотреть задолженность каждого из них и оценить суммы задолженности по разным видам деятельности в разрезе контрагентов. Для этого в отчёт добавляются два измерения: “Контрагент” (объекты аналитического учёта по счёту 76) и “За что” (предметы договоров с контрагентами, по которым образовалась задолженность). Итоги по новым измерениям рассчитываются автоматически (рис. 3).
Для поиска встречной задолженности в OLAP-отчёте дебетовые и кредитовые сальдо по счетам 60 “Расчёты с поставщиками”, 62 “Расчёты с покупателями и заказчиками” и 76 “Расчёты с дебиторами и кредиторами” представляются в разрезе контрагентов (измерение “Контрагент”), договоров (измерение “За что”) и документов оплаты по договору (измерение “Документ”).

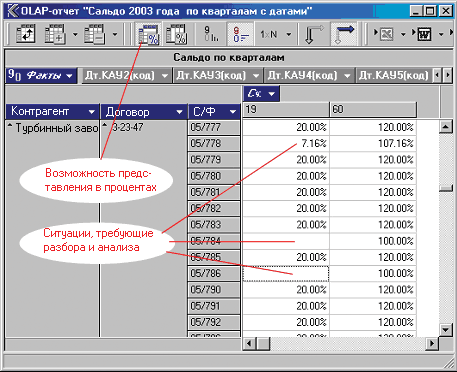

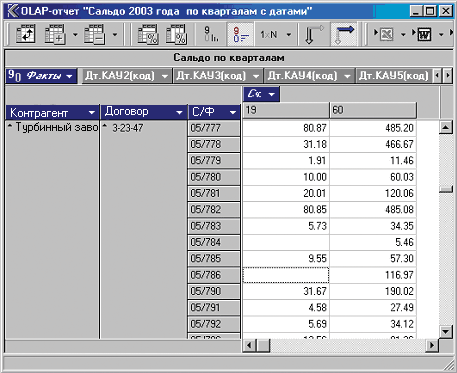

В OLAP-таблице с помощью фильтров по фактам и измерениям легко подобрать удобную для решения конкретной задачи форму отчёта и выделить данные для сравнения. Можно изменить масштаб (1 5 N) и формат (абсолютное значение или проценты) представления данных. Две последние функции не являются обязательными для всех OLAP-систем, но они исключительно удобны для решения бухгалтерских задач.

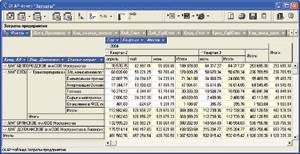

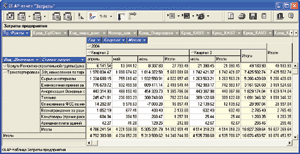

Для анализа затрат предприятия в OLAP-отчёте представляются проводки по затратным счетам (20 “Основное производство” и 23 “Вспомогательное производство”) в разрезе объектов аналитического учёта (измерение “Статья затрат”) и их группировок (измерение “Вид деятельности”). В результате с помощью фильтров можно получить в одном отчёте группировки затратных статей из различных синтетических счетов (рис. 7).
Помимо фильтров у OLAP есть такая полезная функция, как сортировка измерений по значениям фактов. Она удобна для выявления приоритетных или, наоборот, наименее выгодных позиций — филиалов, контрагентов, видов деятельности, продуктов и т. п. Например, чтобы найти наиболее затратные статьи заданного периода, можно отсортировать измерение “Статья затрат” по возрастанию.
OLAP-инструменты “говорят” со своими потребителями на одном языке. Это достигается за счёт создания семантического слоя, когда полям из БД ERP-системы присваиваются названия в терминах предметной области. В результате переименования колонки, строки и цифры в OLAP-таблице приобретают прикладной смысл, понятный конечным пользователям отчётов.
Для “Отчёта о прибыли и убытках” бухгалтер готовит различные группировки по счёту 99 “Прибыли и убытки”. В OLAP-системе их можно получить практически сразу.

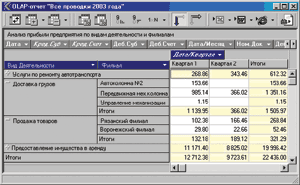

В одном OLAP-отчёте объединённые в группы проводки по счёту 99 показывают источники возникновения прибыли (в разрезе измерения “Филиал”) и прибыльные бизнес-направления (в разрезе измерения “Вид деятельности”). По каждой группе проводок автоматически рассчитываются итоговые значения для сравнения составляющих прибыли и убытков.
Накопленный опыт эксплуатации OLAP-системы как надстройки над ERP показал ряд положительных моментов:
· настройка отчётов для пользователей при помощи визуальных средств проектирования, которые входят в состав OLAP-системы, происходит значительно быстрее, чем при программировании отчётов. Аналитик, настраивающий отчёты, может совершенно не владеть навыками программирования;
· при работе с OLAP-отчётами пользователь не ограничен в возможностях анализа и синтеза данных. При необходимости он самостоятельно модифицирует представление отчёта без привлечения программиста;
· сокращаются расходы на разработку и сопровождение системы отчётности предприятия, обеспечивается независимость от поставщика ERP-систем по номенклатуре отчётов.
Надеемся, что всё изложенное в статье будет полезно ИТ-службам и прикладным специалистам предприятий и поможет им преодолеть искусственный барьер перед использованием OLAP-инструментов для подготовки разнообразной отчётности на основе ERP-систем.
|
