ТЕХНОЛОГИЯ ПРОИЗВОДСТВА НА ЗАВОДЕ ОАО «СВЕРДЛОВСКИЙ УКТУСКИЙ КИРПИЧНЫЙ ЗАВОД»

ПРОИЗВОДСТВА НА ЗАВОДЕ ОАО «СВЕРДЛО 13313p156n ;ВСКИЙ УКТУСКИЙ КИРПИЧНЫЙ ЗАВОД»

Формовочный цех

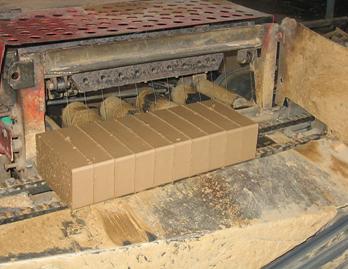

Когда на раме установится 12 кирпичей, она быстро откатывается вперед, а на её место автоматически падает другая подкладочная рама, поступающая из многозарядного магазина автомата. Откатившаяся рама с кирпичами ударяет о рычаг, который приводит в движение другие рамы с нагруженными кирпичом-сырцом, расположенные перпендикулярно движению глиняной ленты. При этом рама, находящаяся впереди, автоматически поступает на полочный подъемник. Подъемник состоит из двух цепей, соединенных вверху посредством привода, звенья которых снабжены угольниками для поддержания подкладочных рам. Когда рама с кирпичами попадает на подъемник, он автоматически приводится в движение, и обе внутренние направляющие цепи поднимаются кверху настолько, чтобы следующая пара угольников смогла захватить следующую раму и т.д. Когда на подъемнике установится 10 рам, рабочий вводит с противоположной стороны автоматическую этажную вагонетку при опущенной станине так, чтобы под каждую раму приходилось по два кронштейна.

Поворотами бокового рычага станина с кронштейнами поднимается, и вагонетка принимает на себя 10 рам со 120 кирпичами. Эта вагонетка накатывается на движущуюся по рельсам платформу и легко отвозится одним рабочим в сушильную камеру. Кирпич-сырец сушат при температуре около 100 оС в течение 48 часов.

Высушенный кирпич при помощи различного рода подъёмников и вагонеток подаётся в печь для обжига. Обжиг кирпича обычно производится в кольцевых печах или " зиг-заг ", а в последнее время в туннельных печах. Данная операция производится при температуре от 700 до 1000 градусов. Обжиг осуществляется в туннельных печах при температуре 731оС в течение 60 минут (рис.3.21.) При получении же так называемого "железняка" обжиг производится до начала спекания. В зависимости от состава глины и часто от степени обжига изделия получают различную окраску: при нормальном обжиге - красную, при слабом - розовую, при сильном - темно-красную. Имеются также глины, богатые известью, придающие кирпичу желтую или розово - желтую окраску. Хороший стеновой кирпич должен иметь матовую поверхность ( не стекловидную ), при ударе давать звонкий, ясный звук, не иметь трещин на лицевых сторонах ( ложковой и тычковой ), раковин и внутренних пустот. Он должен иметь однородный излом, быть достаточно пористым и лёгким. Согласно ГОСТ 90035-39 в зависимости от прочности и других показателей кирпич делится на сорта: марка 150, марка 100, марка 75.

При введении добавок (сульфит - спиртовой барды) внешний вид кирпича значительно улучшается, сокращается количество отбитостей и сквозных трещин, пересекающих несколько граней, а также кирпича-половника.
