Доработка РПУ И 222j96c ШИМ-003
Увеличение чувствительности ИШИМ-003 достигается заменой V2 и V8 на КТ3102В-Е (подобрать R6 и R23 по максимальному усилению) и заменой диодов в смесителе на КД503. В целесообразности установки там КД922 я лично сомневаюсь - остальная схемотехника сведет на нет весь выигрыш, хотя опытов таких не ставил, заменил на КД503 и остался доволен.

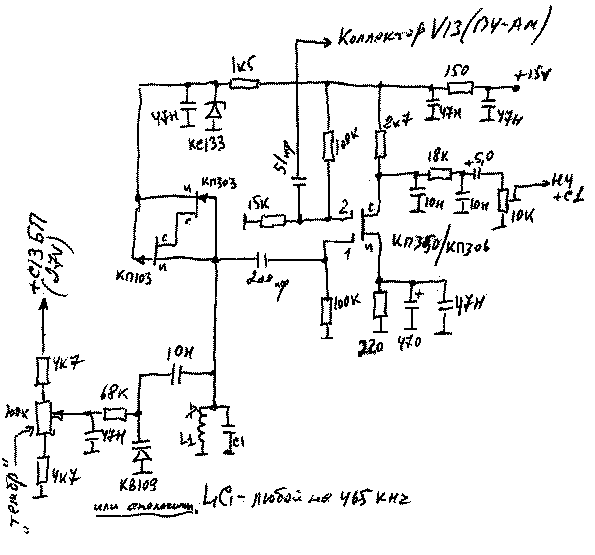

SSB детектор вводится по схеме, приведенной ниже. Схемой поделился Николай Заглядин, за что ему безусловное спасибо. К сожалению, адрес его у меня не сохранился.
Замена ЖКИ на светодиодные индикаторы возможна по разному, лучшим было бы изготовление платы счетчиков целиком заново. Мне кажется лучшим вариантом было бы применение цифровой шкалы А. Денисова RA3RBE. У меня экземпляр этой шкалы без напряга меряет частоту до 25мГц, что в данном случае более чем достаточно. К тому же потребляет она 35 и совершенно не "слышна" в смысле помех.
! Vasiliy Shanin
|
