La encriptación del dispositivo EPR2320 permite que se establezca una comunicación segura entre el Cablemodem Router Wifi de ONO (CMRW) y su adaptador inalámbrico. Hay distintas formas de encriptar una conexión inalámbrica, en este manual vamos a explicarle como realizar la encriptación WEP 128 bits.

IMPORTANTE: Siempre que desee configurar algún parámetro del CMRW, incluyendo la encriptación de la conexión, deberá hacerlo conectando un cable directo (RJ45 o USB) desde el CMRW al PC, de otra forma, ONO no puede responsabilizarse de que la configuración se realice correctamente. Le recordamos que la encriptación del CMRW se puede realizar sin que este esté conectado al cable RF de ONO. Por ello, aunque no tenga el PC cerca del CMRW, siempre puede desconectarlo de todos los cables, llevarlo hasta donde tenga el PC, conectarlo a la corriente eléctrica y a al PC y configurarlo. Una vez configurado puede llevarlo de nuevo a su ubicación original y conectar de nuevo los cables.

Antes de explicar los pasos, si tuviera algún problema durante el proceso, o deseará devolver el aparato a su configuración "de fábrica", tan solo debe introducir una aguja o similar en el agujero trasero "reset" y apretar durante 15 segundos estando el CMRW conectado a la corriente eléctrica. Posteriormente, las luces del CMRW comenzarán a parpadear y apagarse. El proceso de restauración de la configuración puede tardar entre 5 y 30 minutos.

Para acceder al router debemos abrir el navegador e introducir la dirección https://192.168.0.1 y pulsar INTRO

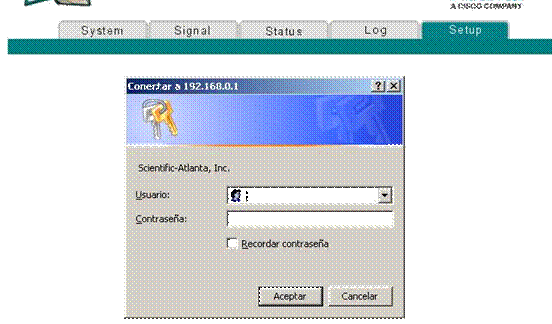

Nos aparecerá una ventana como esta:

En ella se nos pide que introduzcamos el usuario y contraseña. Los datos son los siguientes:

Usuario: Hay que dejar el usuario en blanco

Contraseña: Hay que dejar la contrseña en blanco

Pulse en Aceptar

En algún caso, es posible que no pueda acceder con estos datos, por lo que, para asegurarse que accede con la configuración "de fábrica", puede realizar un reset tal como se ha explicado anteriormente.

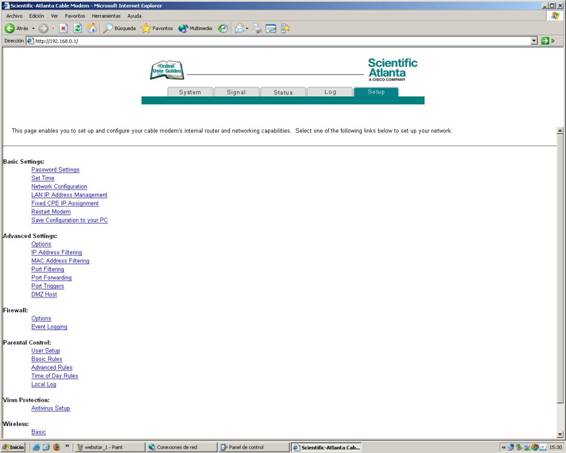

Una vez hayamos entrado en la página inicial del Webstar nos aparece un resumen del estado del CMR. Fíjese que en la parte superior de la página tenemos seleccionada la opcion Setup. Debajo tendremos las diferentes opciones de configuración. Debemos hacer clic en Basic.

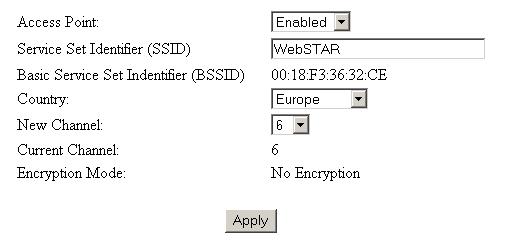

Por defecto tendremos las opciones tal como aparecen en la foto inferior. Podemos cambiar las siguientes:

Access point -> Permite activar (Enabled) o desactivar (Disabled) la red inalámbrica del CMRW (La red por cable RJ45 o USB no se puede desactivar).

Service Set Identifier (SSID) -> Es el nombre de la red que nos aparecerá después cuando busquemos las redes en nuestro PC. Por defecto aparece la marca del CMRW, pero como es posible que haya otros clientes con este MODEM, le recomendamos que cambie este dato para que pueda identificar su red inalámbrica.

New Channel -> Para poder emitir la señal inalámbrica sin que haya interferencias con otras redes, el CMRW permite elegir transmitir en distintos canales (al igual que las cadenas de la radio emiten por distintas frecuencias o diales). Existe la posibilidad que otros clientes con este MODEM estén emitiendo en el mismo canal, por lo que le recomendamos que elija otro, el que usted quiera, para evitar la posibilidad de interferencias entre redes (lo notaría como cortes o lentitud).

Si ha cambiado alguno de estos parámetros pulse en Apply para que se guarden los cambios.

Pulse en el botón Atrás para acceder de nuevo a la página inicial del Webstar. Vaya a Wireless -> Security.

Aparecerá una página con distintos sistemas de encriptación que se pueden utilizar en el CMRW Webstar EPR2320. Le recomendamos que utilice solo uno de ellos.

En el presente manual utilizaremos al encriptación WEP en su modalidad de 128 bits. Para ello:

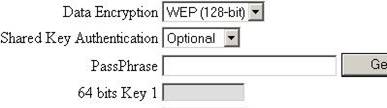

Vaya hasta el campo Data Encription y seleccione la opción WEP (128-bit).

Se habilitaran las opciones de debajo de WEP Encription tal como la figura de la derecha.

Por defecto, la encriptación que aparece es de 26 unos. Si queremos cambiar esta clave escribiremos una palabra en el campo PassPhrase. Esta palabra puede ser la que queramos y sirve para que, a partir de ella, el dispositivo cree una contraseña Hexadecimal (ESTA PALABRA NO ES LA CONTRASEÑA)

Una vez hayamos introducido la palabra, pulsamos en el botón Generate WEP Keys. Podrá comprobar que han aparecido una serie de números y letras en los 4 campos inferiores.

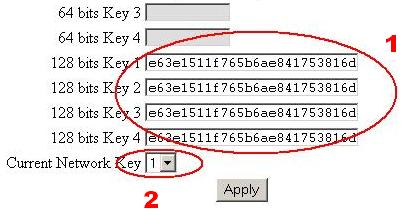

1.- 128 bits Key 1 -> Tendremos una serie de 26 letras y/o numeros. Debemos anotar y guardar esta clave, ya que es necesaria para conectar posteriormente a la red Webstar.

2.- Current Network Key -> Seleccionaremos un número de Network Key (en el ejemplo es el numero 1).

Debemos pulsar este botón Apply para aplicar los cambios realizados.

A partir de ahora tenemos la conexión inalámbrica encriptada.

Ahora debemos tratar de conectar de forma inalámbrica, para ello:

Vaya a Inicio -> Configuración -> Panel de Control -> Conexiones de Red (también puede aparecer como Inicio -> Panel de Control -> Conexiones de Red).

Busque la Conexión Inalámbrica que tendrá tras instalar su adaptador inalámbrico (si no lo tienen instalado tendrá que seguir las instrucciones del manual del fabricante de su adaptador inalámbrico).

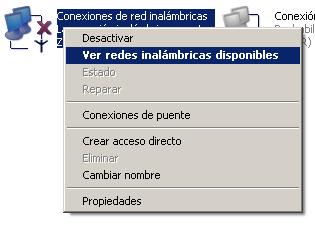

Seleccione la Conexión de Red Inalámbrica con el botón derecho del ratón. Haga clic en Ver redes inalámbricas disponibles.

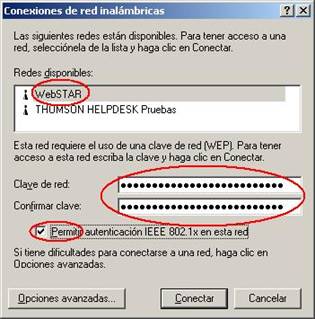

Le aparecerá una ventana de Conexiones similar a la del ejemplo, es posible que su adaptador detecte varias conexiones inalámbricas. En cualquier caso, seleccione la red WebSTAR (si hubiera cambiado el SSID deberá buscar la red cuyo nombre corresponda con el SSID que puso usted).

Introduzca la contraseña que puso anteriormente en la configuración del CMRW Webstar EPR2320, hágalo en el campo clave de red. Cuando lo haya hecho se habilitará el campo Confirmar clave, introduzca de nuevo la contraseña en este campo.

Marque la casilla de verificación Permitir Autenticación IEE 802.1x en esta red. Pulse Aceptar.

Espere unos segundos, la ventana deberá desaparecer cuando se establezca la conexión. Dependiendo de las características del PC, la distancia entre CM y PC, es posible que tarde un poco más en conectar. Cuando desaparezca la ventana de conexiones de red inalámbricas haga doble clic en la Conexión de Red inalámbrica y vaya a la pestaña Compatibilidad (si su Windows XP está actualizado a Service Pack 2 la ventana de Compatibilidad se sustituye por la de Soporte). Compruebe que su IP es una Ip del tipo 192.168.0.10 (el último número es posible que cambie por otro). Verifique que el tipo de dirección es Asignada por DHCP.
