Manual de Instalación:
Generación de XML
Radiodifusión
V1.0
10 de febrero de 2005
Índice
2.1.- Requisitos de la aplicación
2.2.- Bajar el Fichero de la red
2.4.- Instalación de la Java Virtual Machine (JRE5.0)
2.4.1.- Instalación Offline /online
2.5.- Instalación de la aplicación
2.6.- Ejecución de la aplicación
2.7.- Aclaraciones acerca de la instalación.
2.7.1.- Si la instalación no se ha hecho en la ruta indicada
2.8.- Problemas que pueden surgir
3.- Información sobre la aplicación
3.1.- Ficheros de la aplicación
3.2.- Seguridad en la aplicación
4.- Desinstalación de la aplicación
1.- Introducción
Esta aplicación puede ser instalada de dos formas posibles, por lo que la instalación será diferente dependiendo del paquete elegido:
Online: Ésta es la opción
recomendada debido al menor tamaño del fichero a descargar (8 MB). Se necesita
tener
Offline: Esta instalación no
necesita que el usuario este conectado a Internet para su instalación, pero su
tamaño (21MB) es mayor que par 545g613f a
El procedimiento de instalación es muy similar en ambos casos, aunque destacaremos en cada paso de la instalación las posibles diferencias que pudieran existir entre ambas.
2.- Instalación
En este apartado se especifican los requisitos necesarios para la instalación de la aplicación, así como los pasos a seguir para la ejecución de la aplicación, que se resumen en:
2.1.- Requisitos de la aplicación
Los requisitos de la máquina necesarios para el uso e instalación de la aplicación son:
Windows : Esta aplicación conlleva la instalación mediante servicios del Tomcat. Para ello, es necesario tener un Windows que permita usar servicios. Las versiones de Windows que lo soportan son Windows2000 y Windows XP.
Explorer: La aplicación está diseñada para que funcione bajo Explorer. Como cada versión del Explorer tiene unas especificaciones distintas, sólo se asegura el correcto funcionamiento bajo el Explorer 6.0.
Memoria disponible: son necesarios 70/100 MB libres en el disco duro.
2.2.- Bajar el Fichero de la red
Hacer doble clic para bajar el fichero que contiene el instalador, pudiéndose bajar cualquiera de las dos opciones facilitadas (Online.zip u Offline.zip).
El fichero está comprimido en formato zip, para que ocupe menos. Para descomprimirlo, teniendo instalado el WinZip, basta con hacer un doble clic sobre el mismo, aparecerá entonces la pantalla del WinZip
Es en este paso donde se decide
donde queremos extraerlo. Esta documentación recomienda que se haga sobre "C:\"
en
Para la extracción se selecciona con un clic el "disco local C:\" que tomará un color azul de selección, y se pulsará la opción "Extract" de la derecha de la ventana. Con estos pasos se estará realizando la extracción de los ficheros contenidos sobre la ruta especificada, en este caso sobre el directorio raíz.

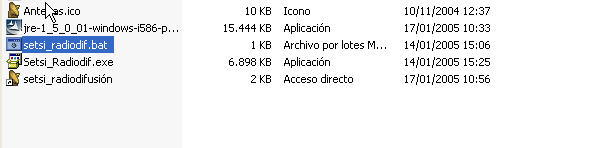

Ahora en la carpeta "C:\" habrán aparecido los ficheros debido a esta descompresión. Abrimos con un explorador "C:\" y buscamos los archivos.
Una vez localizados los ficheros, pasaremos a la instalación de los mismos.
Esta aplicación ha sido desarrollada con Java, por lo que es necesario tener instalado la Java Virtual Machine JRE 5.0. Es en este paso donde esta la diferencia de la instalación entre el Offline, y el Online. El paquete de instalación Offline ocupa 16 Mb, mientras que el paquete de instalación Online sólo ocupa 7,8 Mb puesto que durante el proceso de instalación se baja de Internet parte de los ficheros necesarios.
En cuanto a la forma de la instalación es la misma para ambas.
2.4.1.- Instalación Offline /online
En este paquete en vez de bajar interactivamente la JVM desde Internet, esta viene incluida en el paquete de instalación de la misma. Para hacer que se instale damos un doble clic sobre:
"C:\jre-1_5_0_01-windows-i586-p.exe"

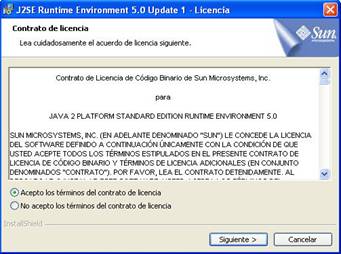

Pinchamos para aceptar la instalación y damos al botón que aparece en la parte inferior de la ventana "Siguiente >"

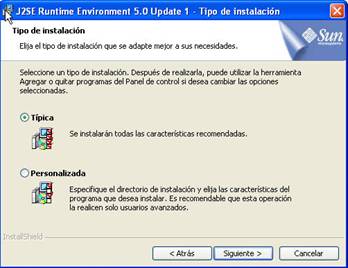

En esta ventana dejamos la opción marcada de la instalación típica y pulsamos "Siguiente >":

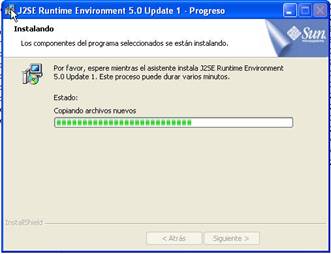

Veremos el proceso de instalación y se esperará a que se termine el proceso.
Si el proceso ha terminado con éxito aparecerá una pantalla y pulsaremos "Finalizar" para terminar la instalación.

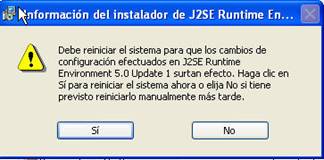

La instalación requiere un reinicio de la máquina, pulsaremos, por tanto, el botón "Si" que cerrará las aplicaciones procediendo con el reinicio.
2.5.- Instalación de la aplicación
En este paso se realizará la instalación de la aplicación, para ello daremos un doble clic sobre el fichero, que fue descomprimido en el primer paso de la instalación "C:\Setsi_Radiodif.exe".

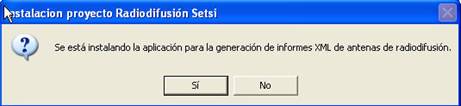

Se avisa del proceso de instalación que se va a realizar. Deberemos pulsar "Si" para que continúe.

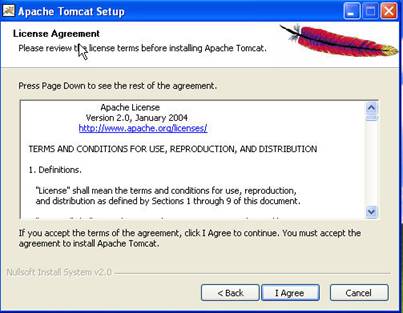

Este producto va con licencia, donde aceptaremos pulsando sobre el botón "I Agree"
Comenzará con la instalación del Tomcat. Dejamos las opciones por defecto y pulsamos "Next"

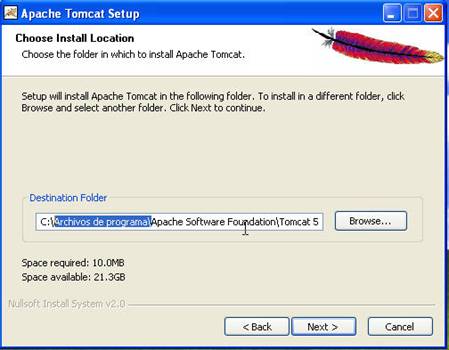

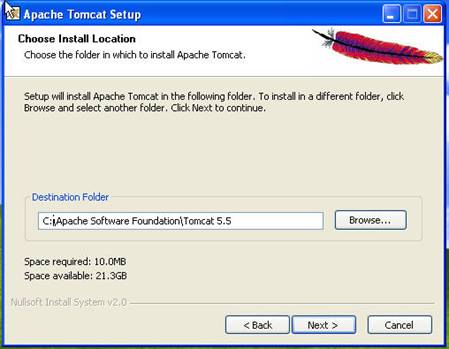

En este paso aparece la pantalla con una ruta donde se va a instalar el Tomcat y la aplicación para la generación de XML para las antenas de Radiodifusión. En este paso deberemos de cambiar la ruta que aparece, eliminando la parte marcada en azul de la misma y quedándose de la forma siguiente:
En
La ruta final después del cambio recomendado sería la siguiente:

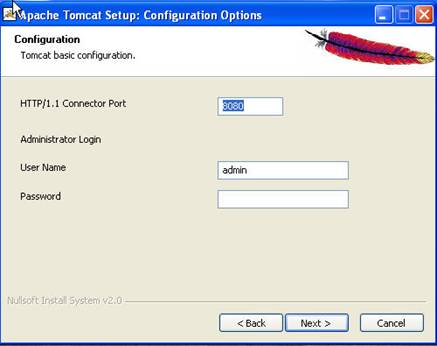

El siguiente paso de la configuración:

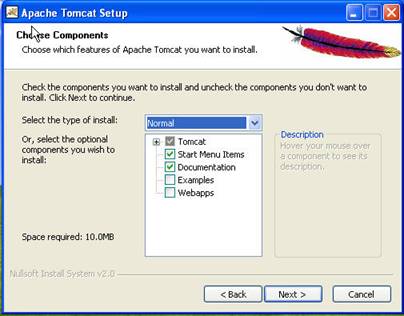

Se dejan los valores por defecto y se pulsa sobre "Next >" para continuar la instalación:

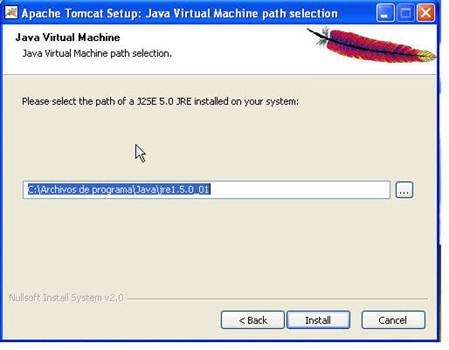

En este paso si no se ha
instado previamente (en el paso 2) la JRE estará
Pulsamos "Install" para que se realice la instalación del Tomcat

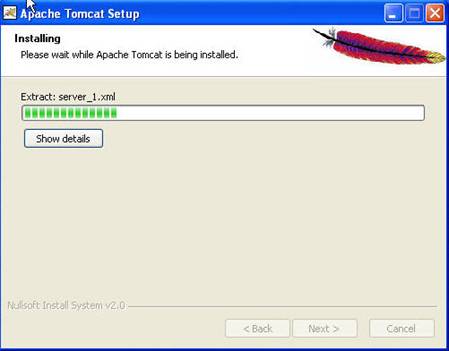

Se espera a que se realice la instalación:

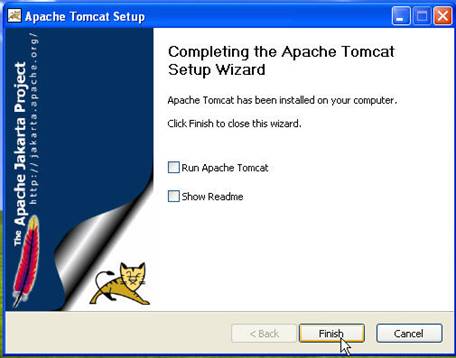

Una vez acabada se pasa deseleccionar las dos opciones que aparecen en la opción y se pincha sobre "Finish".

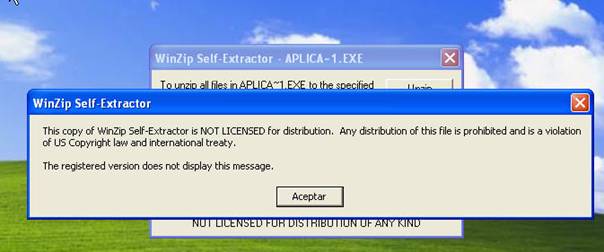

Si no se tuviera el Registro
del Winzip saltaría este mensaje, si es

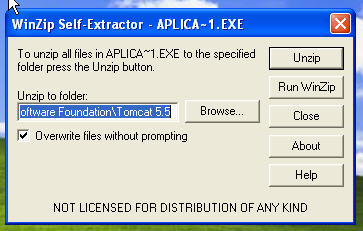

Se pone la ruta de donde se ha instalado el apache (paso anterior de instalación), si la instalación ha sido por defecto este path no hay q modificarlo, si en cambio fue cambiado en la instalación, deberá de especificarse la nueva ruta elegida.
La ruta que esta por defecto es:
"C:\Apache Software Foundation\Tomcat
Después de la verificación de la ruta del Tomcat, pulsamos sobre el botón "Unzip"

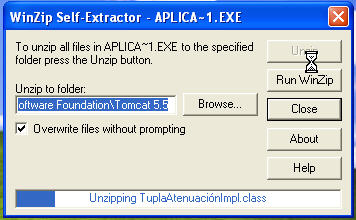

Después de la descompresión en la ruta especificada, terminará el proceso con este mensaje:
Pulsamos "Aceptar" y aparece un cuadro que indica que la instalación se ha realizada con éxito.
Después de la instalación, volvemos a "C:\" y vemos que aparece un acceso directo con forma de antena:
Este es

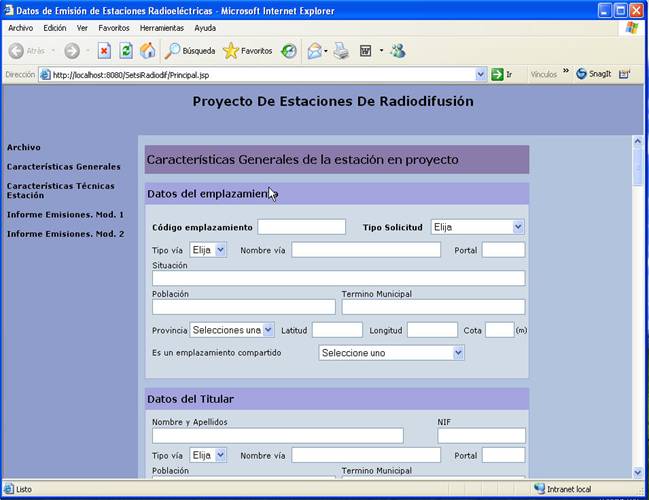

Para ejecutar la aplicación se pulsará sobre el icono anterior. Si con ello la aplicación no arranca habría que buscar el fichero "C:\ setsi_radiodif.bat" y hacer doble clic sobre él.
Entonces, además de las modificaciones que se han especificado en los puntos anteriores, se deberá:
Sobre

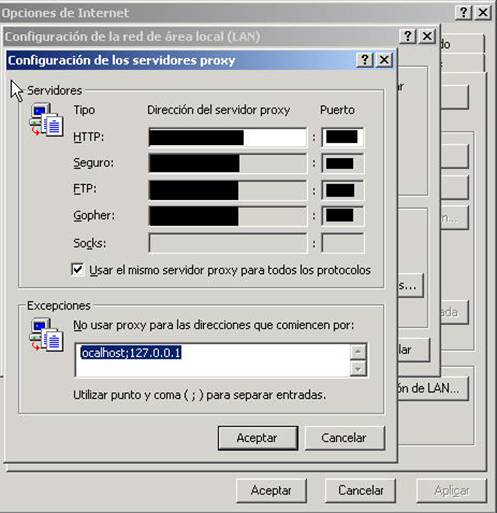

Como mejora de la aplicación se recomienda que en el Explorer se configure. Dentro del Explorer en Herramientas/opciones de Internet/ En la pestaña de Conexiones, se pulsa el botón "configuración de LAN", en la ventana siguiente pulsamos "Opciones avanzadas" y en las excepciones añadimos:
localhost;127.0.0.1 , quedando de la forma:

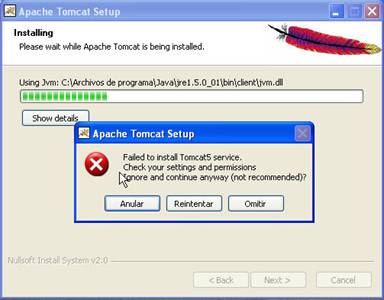

Si al instalar el Tomcat aparece un mensaje:
Este fallo puede venir provocado por 2 razones, teniendo cada una su solución:
1) Si está en un Windows XP, puede ser que tenga activado el Firewall de su Windows, el cual está activado por defecto. El problema es debido a que la seguridad es tan estricta que no permite la instalación del servicio.
Para poder comprobarlo y solucionar el problema, durante la instalación desactive el firewall. Para su desactivación ir: Inicio/Panel de Control/Centro de Seguridad.
En esta pantalla pinchar dentro de Administrar la configuración de seguridad para firewall de Windows. Pinchar en Desactivar y dar Aceptar. Repetir el proceso y cuando se acabe se puede volver a activar el firewall de Windows.
2) Si no está en Windows XP o el firewall ha comprobado que esta desactivado, y que en la instalación sigue apareciendo el mismo error. Eso es debido a una desinstalación errónea de un servicio Tomcat en su ordenador, para ello deberá de:

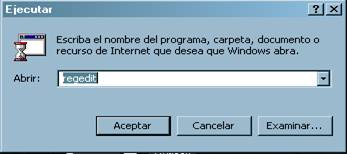

Vaya al botón de inicio y pulse en Ejecutar que abrirá una línea para meter un comando. Introduzca regedit, y pulse Aceptar.

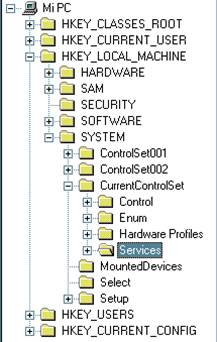

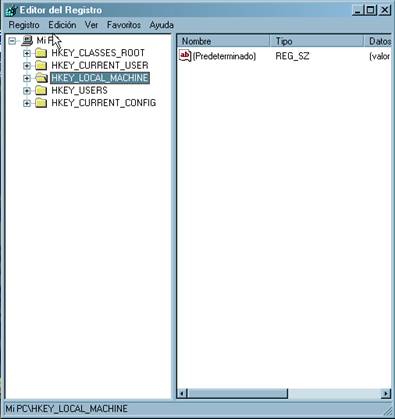

Se abrirá una ventana donde debe de seleccionar la ruta :
En esta ventana seleccionar la ruta:
HKEY_LOCAL_MACHINE/SYSTEM/CurrentControlSet/Services
Dentro de Services
pinchar y buscar en las subcarpetas que se han abierto, aquella con el nombre Tomcat5
Una vez localizado
pinchar sobre él. Dar al botón derecho del ratón y seleccionar la opción de
eliminar.
Después de esto cierre
la venta del RegEdit, e intente volver a instalar el Tomcat.

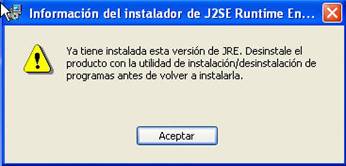

En el paso 2.3 puede que nos de el mensaje:
Es debido a que ya se tiene instalada, y no es necesaria su reinstalación, así que se pulsa en aceptar y se pasa al siguiente paso de instalación.
3.- Información sobre la aplicación
La aplicación necesita de unas rutas fijas donde se guardarán los ficheros XML generados. Estas rutas no han de eliminarse, ya que sino la aplicación dejaría de funcionar.
La ruta donde deja los ficheros XML y los temporales, es "C:\SETSI\Radiodif\tmp". Además dentro de esta carpeta se encuentra una con el nombre de server cuya ruta completa es : "C:\SETSI\Radiodif\tmp\server" que tampoco deberá de ser modificada.
La aplicación, aunque tiene levantado un Tomcat, solo puede accederse de manera local, dotando de seguridad a la aplicación, ya que impide que cualquier otra máquina, que no sea la propia, use el puerto 80 (puerto usado por el Tomcat para la aplicación).
4.- Desinstalación de la aplicación
Para la desinstalación. Se debe seguir los siguientes pasos.
Ir a Botón de Inicio
Doble clic sobre Agregar o quitar Programas.

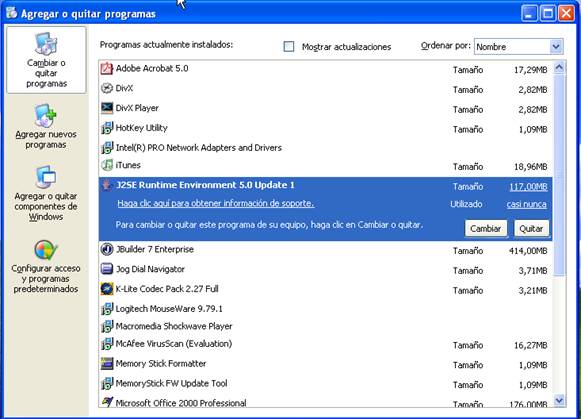

Aparecerá una ventana con todas las herramientas instaladas en su ordenador con muchas opciones de configuración. Buscar la opción J2SE Runtime Environment 5.0 Update 1 Pulsar en el botón de la derecha de Quitar para eliminarla.

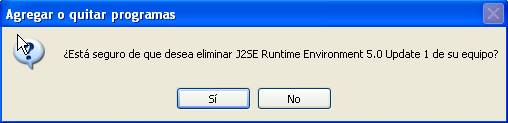

Aparecerá una ventana para confirmar la eliminación. Pulse Si para proseguir:

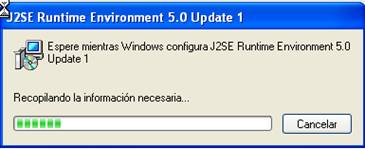

Se ira desinstalando, ésta operación puede tardar varios minutos. La ventana que aparecerá:
Cierre la ventana para agregar/quitar programas La desinstalación ha terminado con éxito. Puede comprobar como en "c:\Java\jre5.0" ha desaparecido de su máquina.
Para la desinstalación del Tomcat y su aplicación los pasos a seguir son:
Dar al botón de Inicio.
Pinchar en :
o Windows 2000: Programas.
o Windows XP: Todos los Programas.

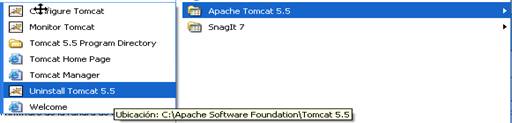

Aparecerá un listado con todos los programas instalados en el ordenador. Buscar el Apache Tomcat 5.5, pulsar sobre el.
Si esta opción no pareciera en
el menú indicado, debería de ir a buscarlo donde hizo la instalación. La
especificada en el manual es "C:\Apache Software
Foundation\Tomcat

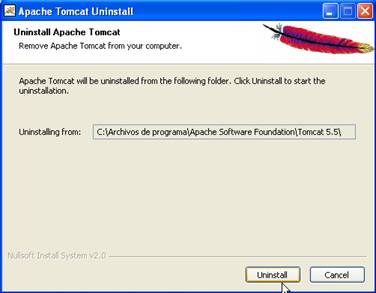

Dentro de las operaciones aparece Uninstall Tomcat 5..5.
Pinchar sobre é para que empiece la desinstalación apropiada del servicio Tomcat.

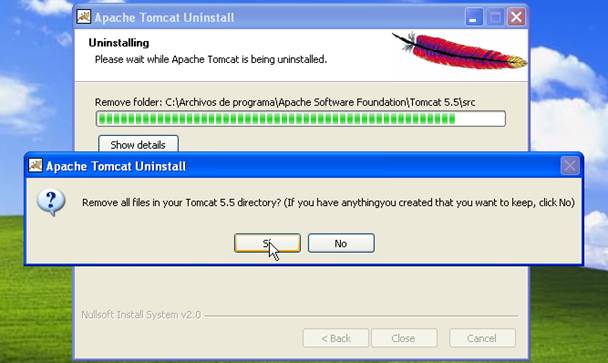

Mediante la desinstalación aparecerá un mensaje para borrar el directorio. Para que elimine los ficheros. Se pinchará en Si y así se continuará con la desinstalación de la aplicación y el Tomcat.

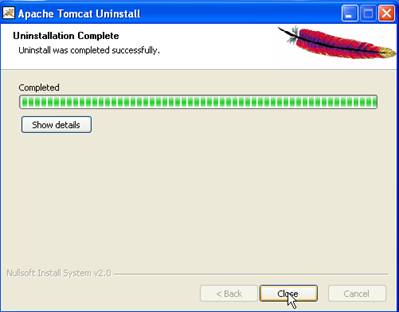

Terminará la instalación y para se pinchará en el botón Close para cerrar la ventana.

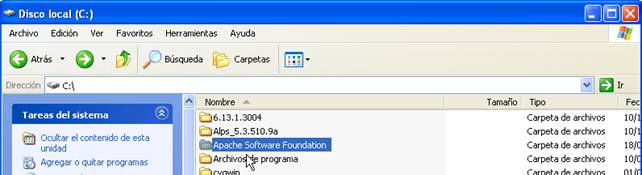

Para una completa desinstalación, y con el fin de eliminar carpetas residuales, se pasará a eliminar la carpeta del Apache Software Foundation. Esta carpeta, si se han seguido las recomendaciones para la instalación la encontraremos en c:\Apache Software Foundation. Si se hubiera cambiado en la instalación se debería buscar en la ruta especificada en la instalación

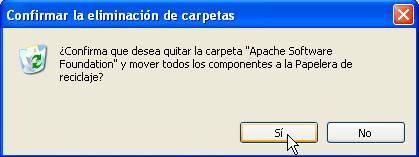

Una vez localizada pinchamos sobre ella, damos al botón derecho del ratón y pinchamos en la opción Eliminar, para que se eliminen residuos en la máquina. Aparecerá el mensaje para proceder a la eliminación, al cual se le pinchará en el botón Sí para que acabe con la carpeta.
Con esto se dará por concluida la desinstalación del Tomcat y de la aplicación para la generación de XML en antenas de radiodifusión.
|
