Експлуатація газорегулято 252h75c рних пунктів з регулято 252h75c ром РДБК.
Обстеження газорегулято 252h75c рних пунктів (ГРП, ШРП, ГРПБ, ГРУ)
Методика визначає порядок організації і обсяг нагляду при проведенні обстежень газорегулято 252h75c рних пунктів (ГРП), шафових газорегулято 252h75c рних пунктів (ШРП), блокових газорегулято 252h75c рних пунктів (ГРПБ), газорегулято 252h75c рних установок (ГРУ) державними інспекторами газового нагляду Держгірпромнагляду.
Регулято 252h75c р тиску газу РДБК
Регулято 252h75c р тиску газу РДБК призначений для редукування високого й середнього тиску до значення необхідного споживачеві й підтримки тиску 'після себе' на заданому рівні для природних, штучних і інших неагресивних газів.
Регулято 252h75c ри тиску газу РДБК1 призначені для установки в газорегулято 252h75c рних пунктах систем газопостачання міських і сільських населених пунктів, у газорегулято 252h75c рних установках ГРУ промислових і комунально-побутових підприємств.
Регулято 252h75c ри забезпечують зниження вхідного тиску газу й автоматична підтримка заданого тиску на виході незалежно від зміни витрати газу й вхідного тиску.
Умови експлуатації регулято 252h75c рів повинні відповідати кліматичному виконанню УХЛ2 ДЕРЖСТАНДАРТ 15150-69 з температурою навколишнього повітря від мінус 40 до плюс 45°С при виготовленні корпусних деталей з алюмінієвих сплавів і від мінус 15 до плюс 45°С при виготовленні корпусних деталей із сірого чавуну.

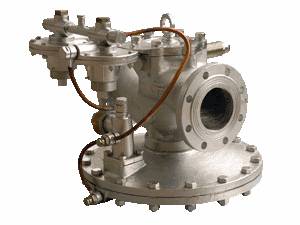

Регулято 252h75c р тиску РДБК-1 блоковий конструкції Ф.Ф.Казанцева
1 - пілот (регулято 252h75c р керування); 2 - стабілізатор; 3 - регулято 252h75c р тиску; 4 - імпульсний стовпчик; 5 - 7 - регульовані дроселі.
При зміні витрати газу в споживача в робочому газопроводі змінюється тиск. Завдяки імпульсній трубці В змінюється тиск і над мембраною 6 пілота, яка, опускаючись і стискаючи пружину 5 або піднімаючи під впливом пружини, відповідно прикриває або відкриває клапан 2 пілота. При цьому зменшується або збільшується подача газу через трубку Б під мембрану регулято 252h75c ра тиску опалювальних казанів. Наприклад, при зменшенні витрати газу в споживача тиск у робочій лінії підвищується, клапан 2 пілота прикривається й клапан 9 регулято 252h75c ра теж прикриється, відновлюючи тиск у робочому газопроводі до заданого. При збільшенні витрати й зниженні тиску газу в робочому газопроводі клапани пілота й регулято 252h75c ра відкриваються, тиск газу в робочому газопроводі відновиться до заданого.
Регулято 252h75c р тиску РДБК-1 (блоковий, конструкції Ф.Ф.Казанцева) складається із трьох вузлів: регулято 252h75c ра керування (пілот) 1 (мал. 4), стабілізатора 2 і регулято 252h75c ра тиску 3. По конструкції РДБК-1 аналогічний клапану РДУК-2 і відрізняється наявністю імпульсного стовпчика 4 із трьома регульованими дроселями 5-7.
Газ під вхідним тиском надходить у стабілізатор, а після нього в регулято 252h75c р керування (пілот). Стабілізатор створює при роботі постійний перепад тисків на регулято 252h75c рі керування (пілотові), що робить роботу регулято 252h75c ра мало залежної від коливань вхідного тиску. Регульовані дроселі 5- 7 служать для настроювання на спокійну роботу регулято 252h75c ра.
|
