Знайомство із системою логічного моделювання і проектування локальних та корпо&# 424h71e 1088;ативних мереж NetCracker
Призначення системи логічного моделювання і проектування локальних та корпо&# 424h71e 1088;ативних мереж NetCracker – автоматизоване проектування і моделювання локальних і корпо&# 424h71e 1088;ативних комп’ютерних часу засобів
Функції системи NetCracker:
застосування системи NetCracker:
процесор Pentium II;
відеопам’ять 2 Мбайти (4 Мбайти Microsoft Direct Draw – сумісна відеоплата рекомендується);
монітор Super VGA з розрішенням 800 × 600;
параметри настроювання екрана повинні бути встановлені High Color (16-розрядна колірна палітра, 65 536 кольорів);
диск CD-ROM;
Microsoft Windows NT4 або вище (рекомендується), або Microsoft Windows 95/98.
Запустіть програму NetCracker Designer. На екрані з’явиться основне вікно програми (рис. 2.1).

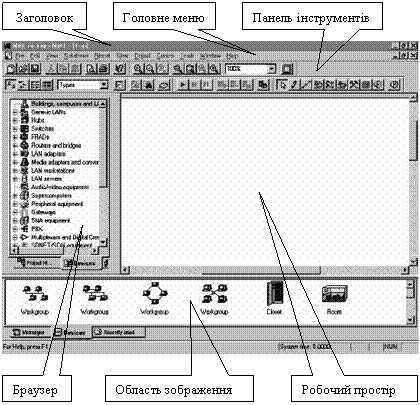

На додаток до заголовка, головного меню й інструментальних панелей, NetCracker включає області вікон: браузер (the browser), робочий простір (робоча панель) і область зображення. Коли запускається NetCracker Designer, робочий простір містить порожній сайт Net1. Область вікна зображення заповнюється образами пристроїв і прикладень від обраного входу бази даних (Buildings, campuses and LAN workgroups – будинки, університетські містечка та робочі групи локальної мережі).
Вибравши команду меню FileOpen, викликається діалогове вікно Open.

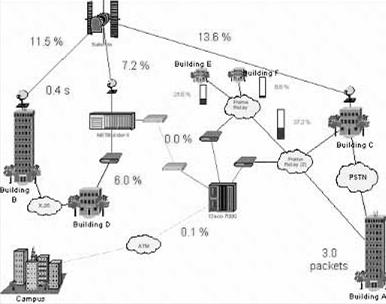

Двічі клацніть на папці Samples. Виберіть ім’я файлу Techno.net і натисніть кнопку Open або двічі клацніть на імені файлу. На робочій панелі з’явиться вікно сайта (рис. 2.2).
Вікно програми NetCracker
Щоб зпозиціонувати і розгорнути вікно сайта в робочому просторі, потрібно натиснути кнопку збільшення в правому куті вікна. Щоб збільшити видиму область, натисніть кнопку збільшення сторінки (Zoom to page). Щоб переглянути програму пристрою (Device browser) і вибрати список маршрутизаторів і мостів (Routers and bridges), у броузері пристроїв, ліворуч від маршрутизаторів і мостів натисніть символ розширення (+). Список маршрутизаторів і мостів розкривається, щоб показати всі категорії цих пристроїв.
Розкрийте список далі, натискаючи на символ розширення для базових маршрутизаторів, потім виберіть список маршрутизаторів, виготовлених Cisco Systems. Ви повністю розгорнули список Cisco. Оскільки ви розгорнули список у браузері пристроїв, з’явиться смуга прокручування з правого боку браузера пристроїв.
Щоб
вибрати
пристрій у
браузері
пристрою,
натисніть
пункт Cisco 7010.
Зверніть
увагу, що
область
вікна
зображення
показує всі
пристрої
цієї
категорії.
Перемістіть
смугу
прокручування
браузера
пристрою
вниз, до
списку
адаптерів LAN.
Розгорніть
адаптери LAN, а
потім список
Ethernet і
натисніть на
папку 3Com Corp.
Область
вікна зображення
відображає
плати
адаптера
локальної
мережі Ethernet,
виготовлені
фірмою 3Com Corp.
Використовуйте
смугу
прокручування
області вікна
зображення,
щоб
переглядати
область цього
вікна.
Виберіть зображення пристрою Fast EtherLink 10/100 PCI в області вікна зображення (рис. 2.3):
Перейдіть до інструментальної панелі Database, що має кнопку Large Icons, обрану за замовчуванням (рис. 2.4).
Рис. 2.4. Інструментальна панель Database
Щоб змінити режим виводу списку в області вікна зображення, на інструментальній панелі Database виберіть кнопку Details. Зображення пристроїв, що з’являються в області вікна зображення, відобразяться в меншому форматі.
Змінити режим браузера бази даних можна шляхом використання інструментальної панелі Database: для цього в полі зі списком вибирають Vendors. У базі дані пристрої сортують за алфавітом за назвою виробника.
Тепер виберіть Fast EtherLink 10/100 PC у браузері пристроїв, розкриваючи перераховані пункти (шлях: 3 Com Corp.LAN adaptersEthernet). В області вікна зображення, використовуючи прокручування, виберіть Fast EtherLink 10/100 PCI.
Ви помітите три позиції табуляції на області вікна зображення. Натисніть на позицію Recently Used в області вікна зображення. У ній тепер знаходяться зображення пристроїв, зв’язані з проектом, відображеним в робочому просторі. Оскільки ви формуєте мережний проект, NetCracker зберігає копію кожного зображення пристрою, який ви включили. Коли ви хочете створити проект, використовуючи множинні копії пристрою, ви можете вибирати необхідний пристрій у позиції табуляції Devices або Recently Used на області вікна зображення.
Оскільки проект NetCracker уже відкритий, подивимося на його вміст. Щоб одержати інформацію щодо пристрою в робочому просторі, двічі клацніть на цьому пристрої. Спочатку одержання інформації про пристрої використовувалося для створення проекту Techno.net. Двічі клацніть на маршрутизаторі Cisco 7000, розташованому в центрі вікна сайта.
З’явиться діалогове вікно конфігурації (Configuration dialog) для маршрутизатора Cisco 7000. Діалогове вікно конфігурації включає зображення пристрою, панелі вибору, кнопки: Device Setup, Plug-in Setup, Close, Help.
Щоб вибрати HSSI Interface Processor у панелі вибору, нижче імені пристрою натискають на кнопку Plug-in Setup. Зверніть увагу, що, оскільки вибирається змінний (plug-in) модуль, зображення пристрою змінюється, щоб указати, де він розташований у пристрої. Повторіть дію, щоб розташувати інші три змінних модулі.
Тепер спробуйте натиснути на кожен слот на зображенні пристрою. Оскільки ви вибираєте кожен змінний модуль, то він висвітиться і на зображенні пристрою, і на панелі вибору. Кнопка Plug-in Setup також доступна.
у панелі вибору виберіть багаторежимний змінний модуль ATM Interface Processor TAXI, натисніть праву кнопку мишки, щоб відобразити контекстне меню, і виберіть команду Properties;
у панелі вибору виберіть багаторежимний змінний модуль ATM Interface Processor TAXI і натисніть кнопку Plug-in Setup;
на зображенні пристрою виберіть багаторежимний змінний модуль ATM Interface Processor TAXI і натисніть кнопку Plug-in Setup.
У діалоговому вікні властивостей змінного модуля натисніть на позицію табуляції Protocols, щоб бачити, які протоколи дозволені для цього модуля.
Щоб закрити діалогове вікно властивостей змінного модуля, натисніть кнопку Cancel або Ok. Поверніться назад у діалогове вікно конфігурації.
Щоб побачити, як сконфігурований Cisco 7000, у діалоговому вікні конфігурації натисніть кнопку Device Setup. Виберіть позицію табуляції Ports, щоб бачити, скільки портів використовується, потім закрийте діалогове вікно властивостей, натиснувши кнопку Cancel або Ok. Не закривайте діалогове вікно конфігурації.
Вставте інший змінний модуль у цей пристрій. Натисніть позицію табуляції Recently Used на області вікна зображення. Перегортайте її вниз, поки не знайдете ATM Interface Processor, DS3. Натисніть на плату ATM Interface Processor, DS3, щоб вибрати її. Утримуючи ліву кнопку мишки, перетягніть змінний модуль до діалогового вікна конфігурації поверх відкритого слота в зображення модуля пристрою на діалоговому вікні, потім відпустіть кнопку мишки.
Щоб закрити діалогове вікно конфігурації, натисніть кнопку Close.
. Використовуйте той же самий метод, щоб одержати інформацію щодо будь-якого іншого пристрою в проекті, або клацніть на пристрої, а далі в меню Object виберіть команду Properties.
Щоб одержати загальну інформацію, зпозиціонуйте курсор поверх об’єкта на вікні сайта, щоб побачити випливаючу підказку (ToolTips). Додаткову інформацію можна почути, використовуючи голосові команди (Say commands). Щоб використовувати голосові команди, клацніть правою кнопкою мишки на пристрої. Щоб відобразити контекстне меню, виберіть одну з команд Say Notes або Say Description і потім відпустіть кнопку мишки.
Щоб знати, які види зв’язків використовуються для підключення пристрою, у меню View виберіть команду Legends. З’явиться діалогове вікно Legends. Закрити його можна, натиснувши кнопку Close. Ви одержите інформацію про всю мережу, використовуючи повідомлення проекту.
Для перегляду повідомлення в меню Tools виберіть підменю Reports.
Щоб вибрати команду повідомлення „Маршрутизатори і Мости” (Routers and Bridges), натисніть кнопку Next на майстрі повідомлень, потім натисніть кнопку Finish, щоб відобразити повідомлення про маршрутизатори і мости. Воно представлено в робочому просторі, а інструментальна панель Report (рис. 2.5) з’являється вище повідомлення.
Експортування копії повідомлення. Щоб відобразити експортне діалогове вікно, натисніть кнопку Export report. Потім виберіть опції з полів формату і призначення, а потім натисніть кнопку Ok. У залежності від формату і призначення можуть з’являтися додаткові діалогові вікна.
Рис. 2.5. Інструментальна панель Report
Далі з’явиться діалогове вікно експортованого файлу. Використовуйте це вікно, щоб назвати експортований файл повідомлення, указати каталог і змінити тип файлу. Потім натисніть кнопку Save.
NetCracker автоматично створює каталог Reports, розташований у групі програм NetCracker. Щоб роздрукувати повідомлення, натисніть на інструментальній панелі Report кнопку Print Report. З’явиться стандартне діалогове вікно друку. Використовуйте його, щоб вибрати опції друку, потім натисніть кнопку Ok.
Щоб відновити вікно сайта проекту, не видаляючи повідомлення, з меню Window виберіть вікно Тор.
Щоб вибрати вартість комплектуючих (Bill of Materials) для закінченого списку обладнання і вартість витрат для цього сайта, виберіть меню утиліт (Tools), потім – повідомлення (Reports), після цього натисніть на Bill of Materials. У вікні Report Wizard натисніть кнопку Next, потім – кнопку Finish, щоб відобразити Bill of Materials report.
. Загальне повідомлення про пристрій забезпечує ту ж саму інформацію щодо устаткування, що і Bill of Materials report, але без фінансових витрат.
Щоб закрити кожне повідомлення, виберіть кнопку Close у кожному з них.
. ви можете модифікувати ціни після того, як база даних змінена. Щоб модифікувати ціну і всі інші властивості для окремого пристрою, його спочатку вибирають у проекті, потім у меню Object вибирають команду Acquire Update. Щоб змінити ціну і всі інші властивості для проекту в меню Global, виберіть команду Acquire Update All.
Модифікація бази даних доступна через індексний пакет. Для одержання додаткової інформації зверніться до сервера технології NetCracker www.netcracker.com.
Щоб закрити Techno.net файл без збереження з меню File, виберіть команду Close. Якщо з’явиться діалогове вікно з питанням про збереження файлу, натисніть кнопку NO.
Щоб закрити NetCracker, у меню File виберіть команду Exit.
Запустіть програму NetCracker Designer. Відкрийте файл Router.net із меню FileOpen. Вікно сайта з’явиться в області вікна робочого простору.
Виберіть вікно Тор у меню Window. Зпозиціонуйте вікно Тор сайта в робочий простір для розгорнутого розгляду, використовуючи кнопки сторінки максимум (Zoom To Page), і змініть масштаб.
Запустіть проектну анімацію на інструментальній панелі Control, натиснувши кнопку Start, або з віконного меню, вибираючи команду Start. З’явиться мережна активність (пакети почнуть переміщатися в робочому просторі).
Щоб скорегувати параметри анімації, натисніть на кнопку Animation Setup. З’явиться діалогове вікно установок анімації.
Використовуйте ліву кнопку мишки, щоб установити швидкість пакета і його розмір, які ви бажаєте. Потім натисніть кнопку Ok, щоб застосувати параметри настроювання і закрити діалогове вікно.

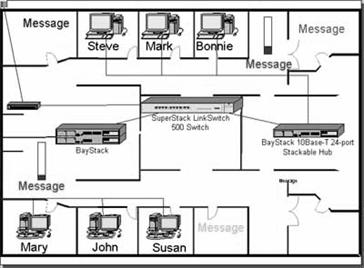

Щоб відкрити нижчий рівень, треба двічі натиснути на мітки будинку Math Lab у верхній лівій частині мережі і далі використовувати кнопку Zoom to page, щоб максимізувати зображення (рис. 2.6).
Щоб перейти на верхній рівень цього проекту, закрийте вікно сайта математичної лабораторії, використовуючи кнопку Close вікна сайта.
Натисніть на вікно Тор сайта, потім натисніть на кнопку Zoom In кілька разів, щоб переглянути конфігурацію мережі. Використовуйте смуги прокручування у верхньому вікні сайта так, щоб зв’язок між маршрутизаторами Cisco 7000 (3) і Cisco 7000 (6) з’явився в центрі вікна сайта. Переконайтеся, що анімація все ще виконується.
Щоб порушити зв’язок, в інструментальній панелі Modes клацніть лівою кнопкою на полі Break/Restore. Потім помістіть курсор у вершину зв’язку між двома маршрутизаторами Cisco і клацніть на зв’язку. Червоний спалах з’являється на зв’язку, що був порушений.
Щоб поновити зв’язок, розмістіть курсор поверх порушеного зв’язку (спалахуюча точка) і клацніть лівою кнопкою. Переконайтеся, що ви знаходитесь в режимі Break/Restore. Курсор змінюється на гайковий ключ, що вказує на режим Restore. Коли ви поміщаєте курсор поверх порушеного зв’язку, червоне спалахування зникає і трафік відновлюється.
Вимкніть режим Break/Restore на інструментальній панелі Modes, натиснувши кнопку Standard Mode.
Щоб призупинити анімацію на інструментальній панелі Control, натисніть кнопку Pause.
Щоб одержати інформацію про пакет, розмістіть курсор безпосередньо поверх нього. З’являється випливаюча підказка. З курсором, націленим на пакет, натисніть праву кнопку, щоб викликати контекстне меню, вибрати команду Say Info і почути інформацію про пакет.
. Якщо ви не маєте звукової плати, команда Say Info буде недоступна.
З курсором, установленим на пакеті, натисніть праву кнопку, щоб викликати контекстне меню і вибрати команду Properties. З’явиться діалогове вікно властивостей пакета (Packet Properties). Буде відображена інформація щодо прикладення, розміру, джерела, адресата, мережного протоколу і транспортного протоколу пакета.
Закрийте діалогове вікно, натискаючи кнопку Ok або клавішу ENTER.
Якщо виконується команда анімації, натисніть кнопку Pause для переходу в стан паузи. Утримуючи кнопку CTRL, двічі клацніть кнопкою мишки безпосередньо на зв’язку.
Переконайтеся, що програма перегляду пристрою видима, натискаючи позицію табуляції Devices browser. На панелі зображення позиції табуляції Devices browser повинна також бути вибрана закладка Devices (рис. 2.7).
Рис. 2.7. Закладка Devices
У програмі перегляду пристроїв (Device browser) натисніть знак 'плюс' або символ розширення (+) поруч із входом маршрутизаторів і мостів, клацніть на символі розширення поруч з базовим входом, натисніть символ розширення поруч із входом системи Cisco, потім виберіть вхід Cisco 7000. Область вікна зображення тепер заповнена блоками і змінними модулями Cisco 7000.
Використовуйте смуги прокручування в області вікна зображення, щоб переглянути всі змінні (plug-in) модулі. Натисніть і перемістіть перший змінний модуль, відображений в області вікна зображення, поки курсор, що переміщає змінний модуль, не установиться на маршрутизатор Cisco 7000. Як тільки курсор зміниться на знак 'плюс' (інструмент визнає, що змінний модуль може бути доданий до блоку), відпустіть кнопку мишки.
Щоб видалити пристрій, клацніть на маршрутизаторі Cisco 7000 для його вибору, потім зверніться до контекстного меню і виберіть команду Delete.
З’явиться запит на підтвердження факту, що ви хочете видалити пристрій. Натисніть кнопку Yes або ENTER, коли побачите це повідомлення.
Cisco 7000 вилучений з мережного проекту. Зверніть увагу на те, що всі зв’язки з Cisco 7000 будуть також вилучені.
Щоб перейменувати сайт, спочатку клацніть правою кнопкою на зображенні будинку GYM для виклику контекстного меню і виберіть команду Properties. Відобразиться діалогове вікно Properties. Зверніть увагу, що в полі імені GYM уже висвітлено.
У полі імені наберіть Cafe, потім натисніть кнопку Ok або клавішу ENTER, щоб застосувати ваші зміни, і закрийте діалогове вікно властивостей.
Перед закриттям проекту спочатку зупиніть анімацію, натиснувши кнопку Stop на інструментальній панелі контролю. У меню File виберіть Close. На запит про збереження змін натисніть кнопку No.
|
