OLIMPIADA TEHNICA INTERDISCIPLINARA Faza pe scoala 2008 SPECIALIZAREA :TEHNICIANAN MECATRONIST -clasa a XI a

OLIMPIADA TEHNICA INTERDISCIPLINARA

Faza pe scoala 2008

SPECIALIZAREA :TEHNICIANAN MECATRONIST -clasa a XI a

Nota;Toate subiectele sunt obligatorii

Timp de lucru 2 ore

10 puncte se acorda din oficiu.

Subiectul I. Total puncte: 30puncte

Scrieti pe foaia de concurs litera corespunzatoare raspunsului corect:

Fusurile unui arbore reprezinta zona:

a) cu caneluri;

b) pe care se monteaza bielele;

c) de contact cu lagarele;

d) pe care se monteaza rotile dintate;

Ambreiajul este cuplajul cu:

a) manson

b) functionare intermitenta

c) flansa

d) elemente elastice

Mijloacele de masura care servesc la pastrarea unitatilor de masura si la transmiterea acestora la alte mijloace de masurare se numesc:

a)Instrumente de masura

b)Aparate de masura

c)Etaloane

d)Traductoare

In procesul de masurare apar elementele:

a)      Obiectul masurarii, metode de masurare

b)      Obiectul masurarii, metode de masurare, mijloace de masura

c)      Principii de masurare, metode de masurare

d)      Obiectul masurarii, masurand

La actionarile electrice de puteri medii si mici se pot utiliza M.C.C. ce au in locul infasurarilor statorice :

a) intrefier variabil ;

b) magneti permanenti ;

c) poli rotorici ;

d) poli statorici ;

e) miez magnetic.

Intrefierul unui motor este:

a) armatura ce sustine infasurarea rotorica;

b) partea exterioara a motorului ce include carcasa si bornele de alimentare;

c) portiunea de aer ce permite miscarea statorului fata de rotor;

d) armatura ce sustine infasurarea statorica;

Pentru desenarea segmentelor de dreapta se pot folosi comenzile :

a) LINE; b) DONUT; c) POLYGON; d) RECTANGLE.

Pentru desenarea unui triunghi echilateral stiind coordonatele centrului cercului circumscris, cea mai eficienta solutie o reprezinta comanda:

a) LINE; b) POLYGON; c) RECTANGLE; d) ARC.

Desenarea unui inel se face cu comanda:

a)inc din meniul DRAW

b)donut din meniul DRAW

c)sketch din meniul DRAW

d)mid din meniul DRAW

e)xl din meniul DRAW

.Stergerea obiectelor se face cu comanda:

a)erase de pe bara DRAW

b)move de pe bara DRAW

c)move de pe bara MODIFY

d)erase de pe bara MODIFY

e)oops de pe bara MODIFY

Calibrele sunt:

a)Aparate de masura

b)Masuri terminale

c)Instrumente de masura

d)Truse de masura

Metodele de masurare prin care se exprima direct valoarea masurata a unghiurilor si a conicitatilor sunt:

a)Goniometrica

b)Trigonometrica

c)Metoda masurarilor etalon

d) Nici una

Mijloacele de masurare exprima:

a)Cum se masoara

b)Ce se masoara

c)Cu ce masuram

d)Toate

14. Traductoarele pentru masurarea distantelor pana la puncte indepartate sau greu accesibile se numesc:

a) micrometre

b)pasametre

c)telemetre

d)logometre

15.Elementul sensibil la variatia marimii masurate se numeste:

a)adaptor

b)amplificator

c)senzor

d)regulator

Subiectul II. Total puncte: 24 puncte

Realizati asocierile dintre cele doua coloane:

1. Acceleratie a . N/m²

2. Tensiune b . m³

3. Volum c. Volt

4. Frecventa d . Hertz

5. Presiune e . m/s² (5p)

Scrieti pe foaia de olimpiada , informatia corecta care completeaza spatiile libere:

1. M.P.P. sunt micromotoare ....... de constructie speciala si care au fuctionare ......... (in pasi).

2. Colectorul unui M.c.c. are rol de ........ si este format din .......... (4p)

Precizati partile componente ale unui subler de interior si exterior si precizia de masurare a acestuia

(12p)

Dati valoare de adevarat sau fals urmatoarelor afirmatii:

1. M.P.P. sunt motoare sincrone.
2. M.C.C. pot fi cu rotor in colivie si cu rotor in scurtcircuit.
3. M.C.C. are pe stator poli magnetici si bobine polare concentrate care creaza campul magnetic de excitatie.

(3p)

Subiectul III. Total puncte: 36puncte

1. Presiunea este o marime fizica derivate care caracterizeaza starea unui fluid sise defineste ca raportul dintre forta F si suprafata S pe care aceasta se exercita perpendicular si uniform repartizat.
1. Indicati consecintele rezultate ca urmare a nerespectarii conditiilor de perpendicularitate si repartizare uniforma impuse fortei care actioneaza pe suprafata S.
2. Deduceti din definitia de mai sus,unitatea de masura in SI pentru presiune.
3. Numiti alte 4 unitati de masura utilizate pentru presiune. (22p)

3.Simbolizati pe foaia de olimpiada tipurile de excitatii ale M.C.C. Figurati pe fiecare circuit marimile electrice si scrieti relatiile curentilor in cazul fiecarui tip de excitatie. (12p)

BAREM DE CORECTARE SI NOTARE

I. Total 30puncte

1-c; 2-b; 3-c; 4-b;5-b; 6- c; 7- a ; 8-b ; 9- b ; 10- d ;11-b; 12-a; 13-c; 14-c; 15-c.

Pentru fiecare raspuns corect se acorda doua puncte.

II. Total 24puncte 1. (5p) 1-e; 2-c; 3-b; 4-d; 5-a

2. (4p) 1. sincrone ; discreta;

2. redresor ; lamele colectoare.

Pentru fiecare raspuns corect se acorda un punct.

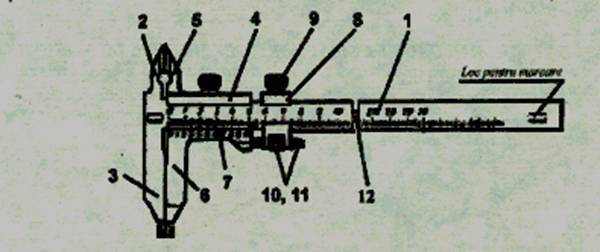

3. (12p)1-rigla gradata; 2,3-ciocuri solidare cu rigla; 4-cursor; 5,6-ciocuri solidare cu cursorul; 7-vernier(rigla gradata pe cursor); 8, 9-dispozitiv de fixare si blocare; 10,11-dispozitiv de avans fin; 12-rigla pentru adancime. Precizia de masurare : 0,1; 0,02; 0,05 mm.

4. (3p) 1 - A ; 2 - F ; 3 - A ;

III..    Total 36 puncte

1.(22p.)

a.(10p.)

-nerespectarea perpendicularitatii-determina deplasari ale particulelor fluidului

-nerespectarea repartizarii uniforme-presiunea are diferite valori in diferite puncte;

sau echivalent-nu are aceeasi valoare in toate punctele fluidului;

Pentru fiecare raspuns correct se acorda cate 5 puncte..

b) (4p)

[F}=N; [S]=m; [p]=N/m

c) (8 p) milimetrii coloana de mercur; milimetrii coloana de apa; bar; torr; atmosfera fizica; atmosfera tehnica.

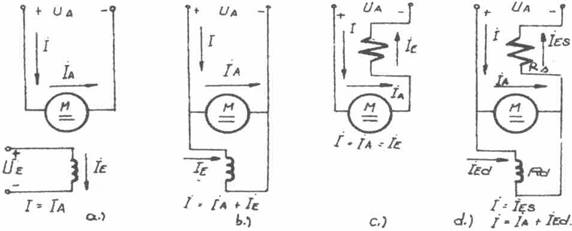

2.( 12 puncte)

a)      excitatie separata;

b)      excitatie derivatie (paralel);

c)      excitatie serie;

d)      excitatie mixt

Intocmit,

Ing.BALEANU STELA

Ing.COMANESCU GABRIELA
