Propuneri Bacalaureat - Subiecte pentru proba scrisa MASURI ELECTRICE SI ELECTRONICE
Varianta 1
Puntea sauty este folosita pentru masurarea :
a) inductantelor mutuale
b) capacitatii condensatoarelor de buna calitate cu pierderi mici
c) bobinelor cu factor de calitate mare
d) rezistentelor de valori mici
Numarul de spire al unui transformator tip ban este :
I2
a)
I1
c) N1 = N2 K1n
U2
d) Electrodul de comanda din tunul de electroni al osciloscopului se mai numeste :
a) electrod de focalizare
b) electrod de accelerare
c) lentila electronica
d) cilindru Wehnelt
Sensibilitatea aparatului feromaagnetic este :
a) mare
b) mica
c) foarte mare
d) foarte mica
Circuitele elementare dintr-un decodor sunt :
a) bistabile
b) porti 'SAU'
c) porti 'SI'
d) monostabile
SUBIECTUL II
1.Transcrieti pe foaia de examen litera corespunzatoare fiecarui enunt (a,b,c,d,e) si
notati in dreptul ei litera A, daca apreciati ca enuntule ste adevarat, sau litera F, daca
apreciati ca enuntul este fals. 10p
a. Relatia S = U ∙ I reprezinta puterea activa in curent alternativ
b. Indicatiile aparatului ferromagnetic sunt influentate de fenomenul de fenomenul
c. Osciloscopul catodic este utilizat la vizualizarea variatiei in timp a semnalelor
d. Domeniul de masurare al voltmetrului analogic se extinde cu ajutorul unei
e. Regimul de avarie apare la transformatorul de curent daca secundarul ramane

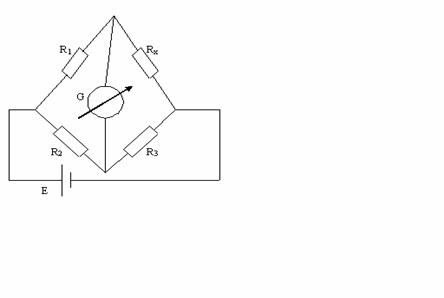

a. Denumirea puntii si elementele de circuit ce se pot masura cu aceasta.
b. Denumirea elementelor simbolizate in schema cu R1, R2, R3, G, E, ce intra in
c. Scrieti conditii de echilibru a puntilor.
d. Explicati modul de masurare cu aceasta punte.
e. Calculati Rx in cazul cand conditia de echilibru s-a realizat pentru R1 = 0,05 M
R2 = 2 KΩ, R3 = 400 Ω. 20p
voltmetru de la 0.2 volti la 10 volti stiin ca rezistenta aparatului este de 100 Ω.
b. Precizati cauza pentru care un transformator de masurare de tensiune nu poate fi
folosit pentru extinderea domeniului de masurare al unui voltmetru magneto-electric.
10p
|
