CALCULUL HIGROTERMIC

Arhitectura constructii


CALCULUL HIGROTERMIC

Acest calcul va cuprinde:

1). Verificarea panoului mare prefabricat de fatada



2). Calculul higrotermic al acoperisului terasa.

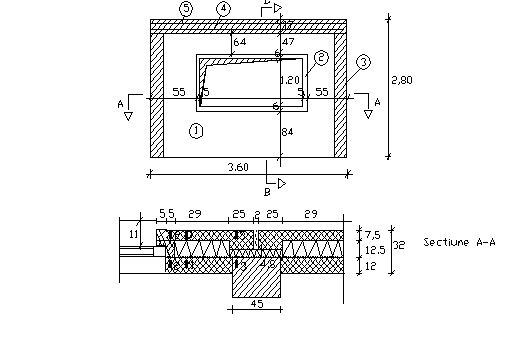

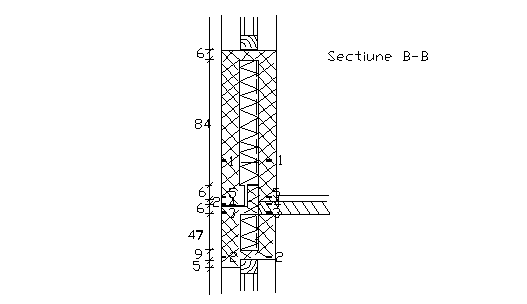

B.1. VERIFICAREA PANOULUI MARE PREFABRICAT DE FATADA

Mai intii vom calcula suprafete carespunzatoare fiecarui zone :

a). Stabilirea rezistentei la permeabilitate termica :

Suprafata opaca a panoului a fost impartita in urmatoarele cinci zone distincte:

Zona campului curent al panoului.

Zona nervurilor din jurul golului de fereastra.

Zona imbinarilor verticale si a celor orizontale cu un strat de polistiren expadat de 4,8cm

Zona imbinarilor orizontale cu polistiren de 4,8cm si un strat de aer de 2cm

Zona imbinarilor orizontale cu polistiren de 9cm si un strat de aer de 2cm

Tinind cont ca rezistenta la permeabilitate termica a unui anumit strat este:


Si ca rezistenta globala la permeabilitate termica a unei zone se exprima ca suma a permeabilitatilor stratelor componente, vom conduce calculul in urmatorul tabel (Tabelul B.1.):

Prin urmare obtinem:

Rezistenta la permeabilitate termica a partii opace este:

Coeficientul de corectie "e" ce tine seama de influenta negativa a puntilor termice este:


Tinind cont acum de faptul ca:

rezistenta efectiva medie la transfer termic este:

Rezulta ca avem indeplinita conditia pt. zona climatica III.

b).Calculul coeficientului de amortizare a amplitudinii de oscilatie a temperaturii exterioare, in zona de camp curent (zona1):

Deoarece pentru stratul 1 avem : D=1,121 >1 , rezulta:

D=1,224>1

D=0,699<1

Tinind cont ca - pe timp de iarna

Tinind cont ca - pe timp de iarna avem;

Se observa deci ca ,

c).Calculul defazajului oscilatiei temperaturii suprafetei interioare in zona campului curent:

Coeficientul de asimilare termica Ui, pentru D=1,121>1 este

Ui=U1=S1=16,25

Coeficientul de asimilare termica Ue se calculeaza incepind cu stratul 3, deoarece D+D2=0,699+1,224=1,923>1

Tinind cont de expresia defazajului

, avem:

- Pe timp de iarna:

- Pe timp de vara:

d).Calculul ta condens (calculul riscului de umezire progresiva):

Pornim in acest calcul cu urmatoarele valori:

In calcul vom folosi urmatoarele formule:

Pentru comoditatea calcului acesta s-a facut in tabelul de mai jos (Tabelul B.2.):

Deoarece dupa cum se observa pe toate fetele straturilor peretului exterior este respectata conditia:

nu exista riscul de acumulare progresiva a umiditatii in structura acestui element.

Din analiza rezultatelor obtinute prin calculele efectuate rezulta ca structura si dimensiunile alese pentru panou mare de fatada executat prefabricat sunt corespunzatoare.

B.2. CALCULUL HIGROTERMIC AL ACOPERISULUI TERASA

Intrucit am conceput acoperisul terasa ca necirculabil, am ales pentru acesta structura prezentata la capitolul1, dedicat evaluarii incarcarilor. De la interior spre exterior straturile acoperisului terasa sunt urmatoarele:

Tencuiala intrioara din mortar de ciment - 1,5 cm

Strat de rezistenta - placa monolita de beton armat - 11cm

Strat de panta - beton simplu cu zgura de cazan - 10cm

Strat de egalizare - mortar de ciment - 2cm

Bariera de vapori - 1C+2B pe amorsaj - 0,2cm

Strat de poza - nisip - 1cm

Strat termoizolant - placi BCA "X" cm

Strat de protectie a termoizolatiei - hartie de ambalaj

Strat al hidroizolatiei - sapa ciment - 2,5cm

Strat de difuzie - carton perforat - 0,5cm

Hidroizolatie - 2P+1C+4B - 0,65cm

Strat de protectie a hidroizolatiei - nisip grauntos

a). Dimensionarea grosimii termoizolatiei

Vom tine cont ca in calculul la transmisia termica nu se vor considera straturile 8, 10 si 12.

Conform Decretului nr 256/14.07.1984 si Normelor tehnice N.P.15 -85 pt. zona a III-a climatica, pt. acoperisul terasa avem:

Vom determina grosimea minima necesara a termoizolatiei din conditia:

unde:

Calculul a fost condus in Tabelul B.3.:

Am obtinut, deci:

b). Determinarea ampitudinii de oscilatie a temperaturii conventionale de vara a aerului exterior:

c). Determinarea coeficientului de amortizare a amplitudinii de oscilatie a temperaturii exterioare:


Cu aceste valori aplicind relatia:


d). Determinarea amplitudinii de oscilatie a temperaturii suprafetei interioare:

Aplicam relatia:


e). Defazajul oscilatiei temperaturii suprafetei interioare:

Deoarece D1+D2=01623+1,0273=1,1896>1>1 se calculeaza coeficientul de asimilare termica a suprafetei interioare (ui) incepind cu stratul 1.

DeoareceD9+D8+D7=0,1253+0,2712+3,1548=3,5513>1 se calculeaza coeficientul de asimilare termica a suprafetei exterioare incepind cu stratul 8.

Cu aceste valori avem :

f).Verificarea lipsei acumularii progresive a umiditatii din condens:

Acest calcul a fost condus in Tabelul B.4., iar rezultatele sunt prezentate si sub forma grafica in Figurile B.1. si B.2.

Pentru aceasta etapa a calcului la difuzia vaporilor din STAS-ul in vigoare s-au extras:

S-au folosit formulele:
