COFRAJE
Alcatuire constructive
Principalele componente ale cofrajelor sunt:
A. COFRAJUL PROPRIU-ZIS
Placa cofranta este elementul cofrajului ce vine in contact direct cu betonul pus in lucrare. Placa cofranta confera forma si dimensiunea elementului, precum si calitatea suprafetelor elementului din beton. Placa cofranta este solicitata in functie de pozitia in care se afla la actiunile proprii proceselor de realizare a elementelor din beton monolit: presiunea betonului, armaturi, oameni, eforturi dinamice la betonare etc. pentru limitarea deformatiilor in exploatare, placa cofranta poate fi rigidizata cu nervuri.
In functie de materialul din care sunt realizate, panourile de cofraj sunt alcatuite astfel:
a) &nbs 727c22h p; produse inferioare din lemn (cherestea); acestea au dimensiuni de 22 - 24 mm grosime pentru scanduri si 38 - 48 mm grosime pentru dulapi. Elementele pot fi geluite pentru impiedicare aderentei cu betonul si pentru a fi permisa deformarea scandurilor ce alcatuiesc placa cofranta in contact cu umezeala, acestea sunt pozitionate cu rosturi de 1 - 3 mm intre ele. Aceste panouri de cofraj sunt usor deformabile si cu o intretinere corespunzatoare pot fi utilizate de 8 - 10 ori, rezultand un consum ridicat de material lemons. De asemenea, suprafata de beton obtinuta este amprentata si mai putin neteda.
b) &nbs 727c22h p; produse superioare din lemn; sunt constituite din placaje rezistente la umiditate cu grosimi intre 8 - 25 mm. Placajele sunt confectionate din foi de furnir in numar impar, suprapuse alternative cu fibrele perpendiculare intre ele. Intre furniruri exista pelicule din rasini sintetice, acest ansamblu fiind supus la presiuni si temperature ridicate, in urma carora se obtine placajul propriu-zis. Furnirurile provin din lemn obijnuit de rasinoase (15 - 20 refolosiri), rigidizat cu nervuri sau din lemn de rasinoase nordice (100 de refolosiri) - fara nervuri de rigidizare. Calitatea betonului obtinut este superioara.
c) &nbs 727c22h p; tabla de otel cu grosimea de 1,5 - 5 mm. Aceste panouri pot avea 500 de refolosiri si suprafata betonului obtinut este deosebita. Prezinta dezavantajul masei proprii ridicate.
d) &nbs 727c22h p; tabla si nervuri din aliaje de aluminiu; sunt usoare, rezistente si confera o calitate a suprafetei betonului exceptionala. Au pret de cost ridicat si un numar de refolosiri de pana la 700 - 800 ori.
e) &nbs 727c22h p; polimeri armati sau nearmati cu fibre; prezinta caracteristicile panourilor din aluminiu.
Nervurile au rolul de a rigidiza placa cofranta si de a prelua de la aceasta toate eforturile la care este supusa. Impreuna cu placa cofranta, nervurile formeaza cofrajul propriu-zis.
Nervurile sunt dispuse de regula pe o singura directie, dar pot fi dispuse si pe ambele directii. Nervurile placii cofrante sunt realizate de regula din lemn (dulapi) sau metal (laminate usoare sau elemente din tabla indoita). Nervurile sunt fixate de placa cofranta, de obicei nedemontabil, dar la unele tipuri se impune posibilitatea de a fi inlocuite periodic.
Panourile de cofraj pot fi alcatuite fie numai din lemn, fie numai din metal, fie in sistem mixt. Panourile sunt realizate cu dimensiuni modulate.
Din punect de vedere dimensional si al suprafetei de cofrare, exista panouri modulate cu dimensiuni mici si panouri mari de suprafata (preasamblate). Cele mai utilizate sunt panourile modulate, ce pot alcatui suprafete cofrate mari prin alaturarea, sprijinirea si rigidizarea lor dupa anumite reguli. Panourile mari de suprafata sunt realizate pentru cofrarea elementelor de suprafata cu dimensiuni identice, de aceea se adreseaza de regula constructiilor civite tipizate si constructiilor industriale specifice.
Panouri de cofraj:
a. dulgheresti; b. din placaj; c. cu placi cofrante din placaj si rigidizari metalice
1 - placa cofranta; 2 - nervure de rigidizare; 3 - traversa; 4 - distantier; 5 - borduri de rigidizare

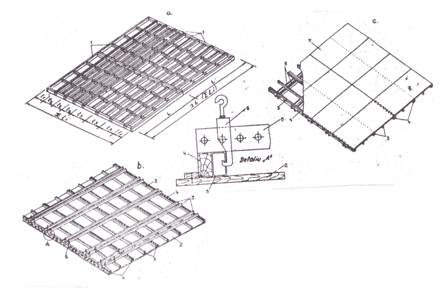

Panouri mari:
a. din panouri modulate de lemn; b. panou din scanduri nedemontabile pe fururi; c. panouri din placaj nedemontabil pe fururi
1 - panou modulat din lemn; 2 - placa cofranta din scandura; 3 - montant metalic; 4 - furura; 5 - moaza metalica; 6 - menghina; 7 - placa cofranta din placaj
B. ELEMENTE DE SUSTINERE SAU SPRIJINIRE A COFRAJULUI PROPRIU-ZIS
Pentru limitarea deformatiilor cofrajului si pentru transmiterea actiunilor la care este supus, cofrajul propriu-zis se reazema pe un ansamblu de elemente. Aceste elemente sunt alcatuite si denumite in functie de pozitia in care sunt exploatate in procesul de realizare a elementului din beton.
Pentru elemente de beton orizontale:
grinzile de sustinere - sunt asezate de obicei dupa o directie. Ele se confectioneaza fie din lemn, fie din metal (de inventar). Cela de tip vechi au lungime fixa, iar cele moderne au lungime variabila, pentru a se putea folosi la deschideri si incarcari diferite.
esafodajul - reprezinta un ansamblu de elemente care preia de la grinzile de rezemare toate solicitarile si le transmite nivelului anterior sau terenului constructiei. Esafodajul asigura stabilitatea intregului ansamblu de cofraj. Pentru elemente curbe, esafodajul se numeste cintru.
- &nbs 727c22h p; &nbs 727c22h p; partile principale ale esafodajului sunt: popii - elemente verticale pentru rezemarea grinzilor. Pot avea dimensiune fixa sau pot fi extensibili. Pot avea capacitate de incarcare diferite si uneori alcatuire spatiala. Se confectioneaza din bile de lemn (sistem vechi) sau din otel; longrinele - sunt bare orizontale de regula din teava de otel sau din bile de lemn (sistem vechi). Au rolul de aliniere si contravantuire a polilor de pe acelasi sir. In functie de pozitia lor exista longrine superioare sau inferioare; contravantuirile - sunt elemente de rigidizare montate dupa 2 directii, ortogonal, si asigura stabilitatea ansamblului de cofraj. Sunt confectionate fie din bile sau dulapi de lemn (sistem vechi) fie din tevi de otel sau tije din otel cu sisteme de tensionare.
Pentru elemente de beton verticale:
Pentru cofrarea peretilor, elementele de sprijinire sunt urmatoarele:
moaza - este o grinda orizontala pe care se reazema cofrajul propriu-zis, in cazul placilor de cofraj nerigidizate sau a celor rigidizate cu nervuri longitudinale dispuse pe verticala; se confectioneaza din dulapi de lemn, tevi sau profiluri metalice;
montantul - este o grinda verticala pe care se reazema cofrajul propriu-zis, in cazul placilor de cofraj nerigidizate sau a celor rigidizate cu nervuri longitudinale dispuse pe orizontala; se confectioneaza din dulapi de lemn, tevi sau profiluri metalice;
tirantii - elemente metalice sub forma unor buloane cu tija lunga integral filetate la pas mare. Preiau actiunile orizontale de la moaze sau montanti prin intermediul unor placute metalice. In sistem invechit se alcatuiesc din sarme de otel rasucite;
spraiturile - sunt elemente solicitate axial la compresiune din actiunile orizontale ale moazelor sau montantilor. Ele transmit aceste eforturi fie constructiei pe care se sprijina fie terenului. Sunt confectionate din dulapi sau bile de lemn (sistem vechi) fie din elemente metalice cu dimensiune fixa sau variabila;
Pentru cofrarea stalpilor, elementele de sprijinire sunt urmatoarele:
calotii si chingile - sunt elemente care au rolul de rezemare a cofrajului propriu-zis, fiind confectionate din dulapi de lemn si tiranti din sarme de otel (sistem vechi) fie din metal cu dimensiune variabila. Calotii sprijina cofrajul pe toate laturile elementului de constructie (stalpi), iar chingile nu sprijina una din laturile acestuia (bulbi, rezalite, grinzi).
Sprijinirea panourilor de cofraj la pereti:
a. pe moaze si montanti; b. pe moaze
1 - panou metalic modulat; 2 - moaza tubulara; 2' - moaza din profil laminat; 3 - montanti; 4 - tirant; 5 - placuta de distributie; 6 - zavor; 7 - bolt cu gaura de imbinare; 8 - panou de lemn; 9 - placuta de rezemare a moazelor; 10 - pana de imbinare.

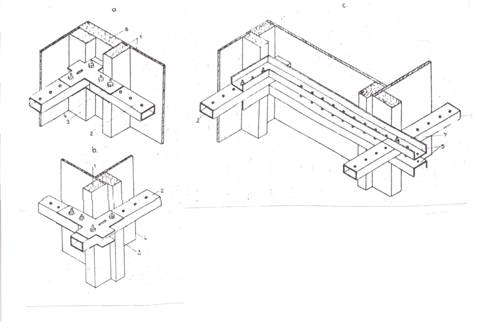

Sprijiniri pentru cofraje la colturi, rezalite si bulbi:
a. la colturi interioare; b. la colturi exterioare; c - la bulbi si rezalit
1 - panouri din placaj; 2 - moaze tubulare; 3 - eclise de colt; 4 - suruburi; 5 - chinga; 6 - dulap de completare; 7 - surub de articulatie.
Caloti si chingi:

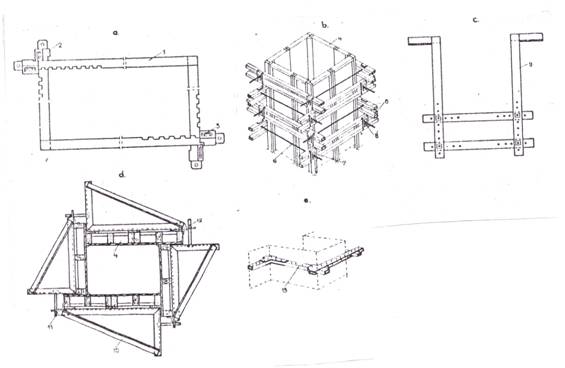

a. calot cu cursor; b. caloti cu tirant; c. chinga din platbanda; d. calot triunghiular; e. chinga tubulara
1 - calot; 2 - cursor; 3 - pana; 4 - panou modulat; 5 - calot metalic; 6 - tirant; 7 - placuta de rezemare; 8 - zavor; 9 - chinga din platbanda; 10 - calot triunghiular; 11 - bolt cu pana; 12 - pana; 13 - chinga tubulara

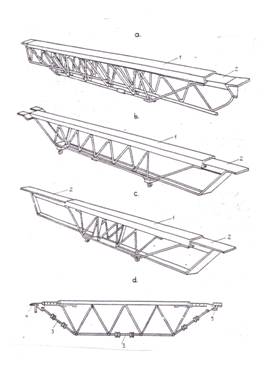

Grinzi extensibile:
1 - tronson principal; 2 - tronson de extindere; 3 - legatura reglabila; 4 - cap de sprijin fix; 5 - cap de sprijin mobil.

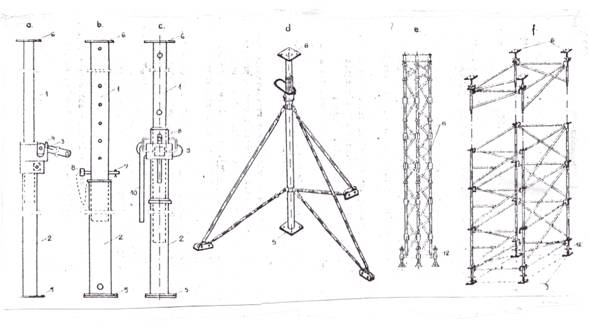

Popi metalici si esafodaj:
a. cu arc; b. cu bolt; c. cu mufa filetata; d. cu baza spatiala; e. triunghiular pliant; f. esafodaj
1 - tronson superior; 2 - tronson inferior; 3 - arc; 4 - rola; 5 - talpa inferioara; 6 - talpa superioara; 7 - splint; 8 - bolt; 9 - mufa filetata; 10 - maner; 11 - tronsoane curente; 12 - dispozitiv de calare.
C. ELEMENTE AUXILIARE ALE COFRAJULUI PROPRIU-ZIS
Aceste elemenete contribuie la fixarea cofrajului propriu-zis cu elementele de sprijinire si rigidizare ale acestuia, la protejarea lor si la usurarea proceselor in timpul formarii elementelor de beton.
dulapii sau scandurile de aliniere -aceste elemente sunt asezate la baza panourilor de cofraj montate vertical sau inclinat. Rolul lor este acela de aliniere a panourilor conform trasarii, reglarea pe inaltime a cofrajului, asigurarea etanseitatii la baza cofrajului si usurarea decofrarii;
distantierii - piese tubulare din pvc sau otel ce raman pierdute in elementul de beton;
- &nbs 727c22h p; &nbs 727c22h p; &nbs 727c22h p; rolurile distantierilor constau in limitarea apropierii panourilor de cofraj la tensionarea tirantilor asigurand grosimea elementului de beton si recuperarea tirantilor care lucreaza in interiorul distantierilor. Uneori distantierii pot fi recuperati, cand au forma tronconica si sunt din metal;
clemele si clestii -piese metalice cu rolul de a prinde si fixa intre ele nervurile verticale (clesti) sau orizontale (cleme) panourilor modulate de cofraj, in vederea asigurarii etanseitatii cofrajului;
placute de repartitie - sunt din metal si au rolul de a prelua de la moaze sau montanti toate actiunile si a le transmite la piesele de blocare ale tirantilor;
zavoare si piulite -au rolul de a bloca tirantii dupa tensionarea lor. Se reazema pe placutele de repartitie;
baghete de colt si sipci - elemente din pvc sau lemn pentru creearea de muchii tesite
eclise - piese metalice liniare sau cu forme speciale care au rolul de imbinarea a moazelor si montantilor;
bride si coliere -piese metalice utilizate la asamblarea popilor, contravantuirilor, longrinelor, etc.
tensori -elemente liniare solicitate axial, cu rolul de asigurare a stabilitatii cofrajelor verticale;
menghine -elemente metalice folosite pentru fixarea intre ele a moazelor sau montantilor cu panourile de cofraj;
platforme de lucru- ansambluri agitate pe moazele sau montantii cofrajului, in vederea asigurarii unei incinte de siguranta pentru muncitorii betonisti.
OBSERVATIE
In cazul realizarii esafodajelor din lemn imbinarile se fac de regula cu scoabe si cuie.

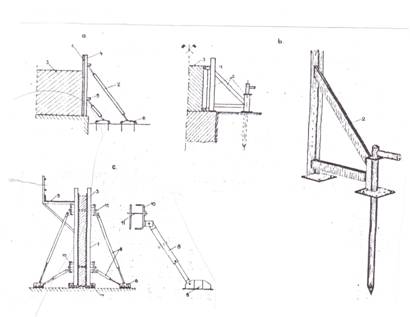

Elemente de sprijinire si auxialiare ale cofrajului:
a. sprait reglabil; b. sprait metalic; c. tensor;
1 - cofraj; 2 - sprait; 3 - element din beton; 4 - montant; 5 - moaza; 6 - talpa rezemare sprait; 7 - dulapi de aliniere; 8 - tensor; 9 - platforma de lucru; 10 - placuta de distributie; 11 - tirant.
Elemente auxiliare ale cofrajului:
a. cleme; b. colier cu surub; c. con de capat; d. distantier; e. zavor; f.contravantuire
1 - panou de cofraj; 2 - clema din otel beton; 3 - pana din lemn; 4 - clema din profil metalic; 5 - surub de strangere; 6 - colier cu surub; 7 - popi; 8 - contravantuire; 9 - contravantuire cu sistem de tensionare.
|
