CONSTRUCTII CU DESCHIDERE MARE - Bazele stalpilor

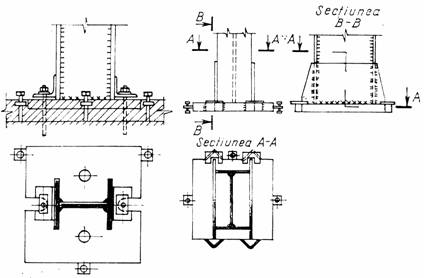

Bazele stalpilor: - transmit fundatiilor forte axiale mari;

- momentele incovoietoare sunt relativ mici (str.contravantuite);
- fortele de compresiune se transmit prin contact direct;

- placa de baza se ancoreaza cu buloane in fundatie;

Grinzi: - legate rigid sau articulat cu stalpii;

- grinzile secundare reazema direct pe grinzile principale sau au legaturi la acelasi nivel;

- profile U sau dublu T laminate cu sau fara goluri in inima;

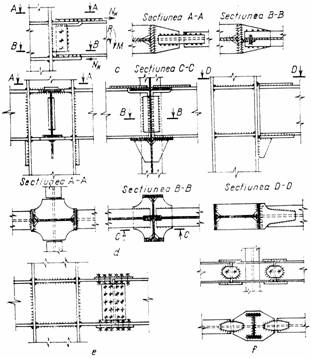

Legaturile grinzilor cu stalpii:

ARTICULATII: - rezemarea se realizeaza
printr-un scaun;

- prinderea laterala se
realizeaza cu corniere sau
placi sudate;

PRINDERI RIGIDE:

- pentru stalpi cu sectiune dublu T, se creeaza o placa de rezemare inferioara de lungime mare si o eclisa de continuitate la partea superioara (momentul incovoietor se transmite prin cuplu de fortelungime de cordoane de sudura);

- in zona de prindere, stalpii sunt prevazuti cu nervuri de rigidizare;

- pentru evitarea conexiunilor complicate stalpii sunt prevazuti din uzina cu console sudate;

CONSTRUCTII CU DESCHIDERE MARE

q     STRUCTURI CU FERME SAU GRINZI

fermele sau grinzile cu sectiune plina reazema articulat pe stalpi metalici sau din beton armat;

incarcarile gravitationale se transmit de la ferme la stalpi sub forma de forte axiale verticale;

grinzile cu sectiune plina cu inimi foarte suple, lucrand in domeniul postcritic, conduc la consumuri comparabile cu cele pentru grinzi cu zabrele;

barele sunt realizate cu sectiuni puternice din cate doua profile U, sau sectiuni inchise realizate prin sudare;

pentru deschideri mari se utilizeaza sisteme cu zabrele cu trei talpi, de sectiune tubulara, pretensionate initial;

pentru evitarea impingerilor orizontale mari (din impiedicarea rotirii pe reazem), unul dintre reazeme se realizeaza deplasabil pe orizontala;

cadrele cu sectiune plina permit realizarea unor rigle cu inaltime redusa ();

cadrele cu zabrele pot avea stalpii cu aceeasi latime cu inaltimea riglei rigiditate mare si rigle relativ suple (

q     STRUCTURI IN FORMA DE ARC

arcele cu doua articulatii sunt mai avantajoase decat structurile in cadre
(elasticitate mari, preiau tasarile reazemelor sau deformatiile din variatii de temperatura, articulatia de la cheie e dificil de realizat; arcele dublu inastrate reduc solicitarile in bare dar necesita teren bun de fundare);

forma parabolica: curba de coincidenta pentru incarcarea uniform distribuita pe orizontala;

se executa cu sectiune plina:

se executa cu zabrele: ;

predomina fortele axiale;

contravantuirile se dispun la reazeme si la cheie;
