Diafragme de zidarie de caramida
Dimensiunea caramizilor este:
Caramida plina (CP) 63 x 115 x 240 STAS457-80
Caramida cu goluri verticale (GVP) STAS5185/2-80
88 x 140 x 290
183 x 240 x 138
183 x 180 x 365
88 x 115 x 240
188 x 240 x 290
Tipuri de zidarii (Cod de proiectare pentru structuri de zidarie, indicativ "CR6-2006"
ZNA zidarie simpla / nearmata - zidarie care nu contine suficienta armatura pentru a fi considerata zidarie armata.

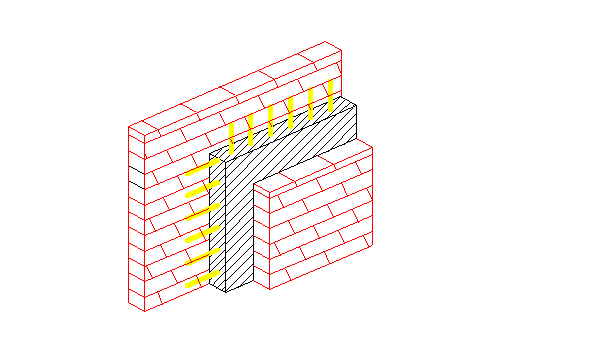

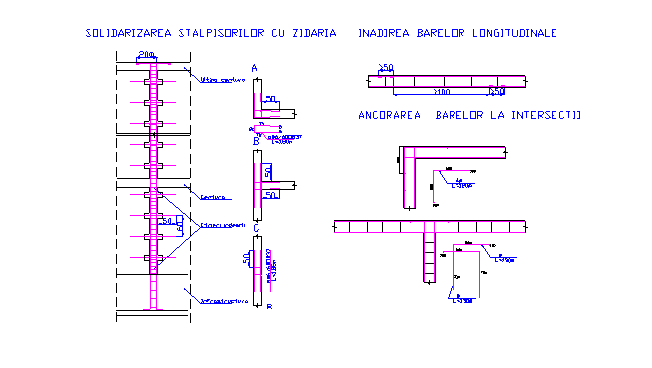

ZC Zidarie confinata - zidarie prevazuta cu elemente pentru confinare de beton armat pe directie verticala (stalpisori) si orizontale (centuri).
ZC + AR Zidarie confinata si armata in rosturile orizontale - zidarie confinata la care, in rosturile orizontale, sunt prevazute armaturi in cantitate suficienta
ZIA zidarie cu inima armata - perete alcatuit din doua ziduri paralele avand spatiul dintre ele umplut cu beton armat sau cu mortar de beton, cu sau fara legaturi mecanice intre straturi.
ZUC zidarie de umplutura asociata cadrelor
Pereti de zidarie de umplutura nestructurali.
Grosimea minima perete structural de zidarie tmin=240mm.
Hetaj\tmin ≤ 12 ZNA
Hetaj\tmin ≤ 15 restul

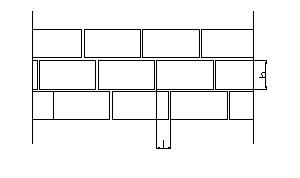

Teserea caramizilor.
Se urmareste evitarea crearii unor rosturi verticale. Diferitele forme de asezare a caramizilor se exprima prin raportul de tesere.
-l/h ≥ 0.8 valoarea minima
l/h = 0.4 adica
suprapunerea va fi cel putin ¼ din lungimea caramizii.
Marca caramizilor si a mortarelor
|
Inaltimea constr. |
Nr. niveluri |
Marci minime de caramizi si de mortar in functie de gradul de protectie antiseismica a constructiei |
||||||||
|
H (m) |
n | |||||||||
|
Marca de caramida |
Marca mortar |
Marca de caramida |
Marca mortar |
Marca de caramida |
Marca mortar |
Marca de caramida |
Marca mortar | |||
|
H<4 | ||||||||||
|
4<H<9 | ||||||||||
|
9<H<12 | ||||||||||
|
12<H<15 | ||||||||||
Inaltimea si numarul de niveluri
|
Gradul de protectie antiseismica |
Inaltimea (H) in metri si numarul de niveluri (n) pe categorii de structuri |
||||
|
Tip fagure |
Tip celular |
Tip sala |
|||
|
H |
n |
H |
n |
N |
|
Lungime tronson pentru un teren de fundare normal
|
Tip de planseu |
Grad de protectie antiseismica |
|||
|
a)Planseu prefabricat sau prefabricat cu suprabetonare |
| |||
|
b)Panouri sau semipanouri monolitizate | ||||
|
c)Fasii prefabricate cu bucle monolitizate | ||||
|
d)Fasii prefabricate fara bucle sau grinzi cu corpuri de umplutura fara suprabetonare | ||||

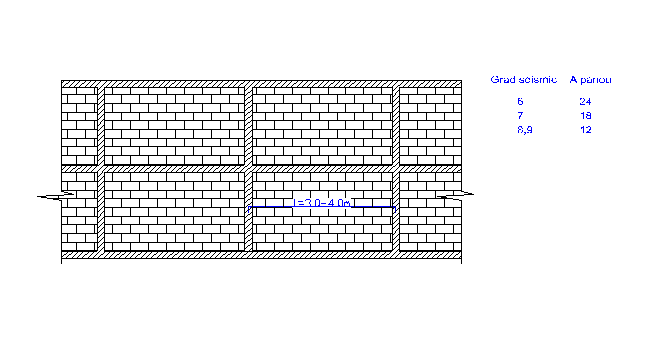

Distanta maxima admisa intre peretii structurali si aria maxima a panourilor de pereti.
|
Tip planseu |
Inaltimea maxima a constr. |
Nr. maxim de niveluri |
Distanta maxima lmax in m. Aria maxima Amax in m2 Grad seismic |
|||
|
a,b | ||||||
|
c | ||||||
|
d | ||||||
8. Dimensiunile minime ale plinurilor de zidarie
|
Caracteristicile si pozitia plinurilor |
Pozitia peretelui |
UM |
Marimea in functie de gradul seismic si inaltimea constructiei |
|||||||
|
<9m |
9-15m |
<9m |
9-15m |
<9m |
9-12m |
<9m |
||||
|
Aria plinurilor peretilor in sectiune orizontala pe fiecare din cele doua directii principale in raport cu aria construita |
Exterior interior | |||||||||
|
Suma latimilor plinurilor de zidarie raportata la lungimea totala a peretelui respectiv |
Exterior Interior | |||||||||
|
Latimea plinurilor de zidarie simpla -de colt -intermediar |
Exterior |
m | ||||||||
|
Latimea plinurilor de zidarie simpla -la margine -intermediar |
Interior |
m |
sau 1/2h gol | |||||||
|
