EVALUAREA INCARCARII DIN SEISM

EVALUAREA INCARCARII DIN SEISM

3.1 EVALUAREA GREUTATII TOTALE A CLADIRII

A - Etaj curent

suprafata bai =(1,90 x 4,50+1,80 x 3,30) x 4=57,96

suprafata holuri =(10,70 x 10,70-2 x 1,60 x1,80)+(3,60 x1,20+4,80x1,40)x2

+7,60 x 3,00=153,61

suprafata camere =17,05 x 29,65 -2 x1,60 x1,80 -57,96 -153,61=

=288,20

A1. - Incarcari permanente

A1.1. Greutatea elementelor orizontale

a)    Plansee

pardoseala rece cu hidroizolatie( bai )

pardoseala rece fara hidroizolatie (coridoare, holuri)

pardoseala calda (camere)

b)    grinzi metalice

transversale

longitudinale

A1.2. Greutatea elementelor verticale

a) diafragme

- lungime 2x(5,00+3,60+0,90)=19m

b)stalpi

c)     pereti prefabricati de fatada

d)    Pereti despartitori

lungime 4 x 3 x (9+7,8)=201,6m

=292,70+723,50+1129,74+142,71+64,04+251,75+714,12+

+917,6+833,41=5069,57KN

=348,34+854,07+1308,43+156,98+70,45+276,93+785,53+

+1009,36+956,29=5766,38KN

A.2. - Incarcari utile

camere

holuri

B - Etajul X

B1. - Incarcari permanente

B1.1. Greutatea elementelor orizontale

a) planseu

b)    grinzi metalice

B1.2. Greutatea elementelor verticale

a)    diafragme

b)    stilpi

c)     pereti de inchidere

d)    pereti despartitori

= 3.109,02 + 142,71 + 64,04 + 120,88 + 357,06 +

+ 458,8 + 416,71 =4669,22 KN

= 3.852,16 + 156,98 + 70,45 + 138,47 + 392,77 +

+ 504,68 + 478,15 = 5.593,66 KN

B2. - Incarcari utile

C - Parter

C1. - Incarcari permanente

C1.1. Greutatea elementelor orizontale

a) planseu

b)    grinzi metalice

C1.2. Greutatea elementelor verticale

a)    diafragme

b) stalpi

c)     pereti de inchidere

d)    pereti despartitori

lungime 2 x (29,65 + 17,05)=93,4m

C.2. - Incarcari utile

D - Etajul tehnic

D1. - Incarcari permanente

D1.1. Greutatea elementelor orizontale

a)  planseu

b) grinzi metalice

D1.2. Greutatea elementelor orizontale

a) diafragme

b)    stilpi

c)     pereti de inchidere

d)    pereti despartitor

= 2.552,94 + 142,71 + 64,04 + 251,75 + 714,12+

+ 917,6 + 565,53 =5.208,69 KN

= 3.038,25 + 156,98 + 70,45 + 276,93 + 785,53+

+ 1009,36 + 648,91 = 5.986,41 KN

D2. - Incarcari permanente

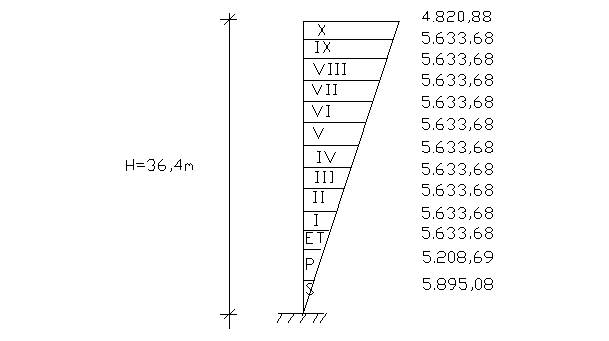

GREUTATEA TOTALA A CLADIRII :

3.2. EVALUAREA FORTELOR SEISMICE

Presupunem ca deformata structurii este liniara.

Presupunem

Calcul seismic a fost efectuat conform normativului " P100 - 92", cu ajutorul metodei aproximative de calcul numita Metoda energetica (Metoda Rayleigh).

Deplasarile orizontale se vor calcula utilizind relatiile date de catre Sigalov pentru coeficientii de flexibilitate .

3.2.1. Calculul rigiditatilor

* Stilpi :

a)    Stalp 45 x55

b)    Stalp 45 x50

c)     Stalp 45 x45

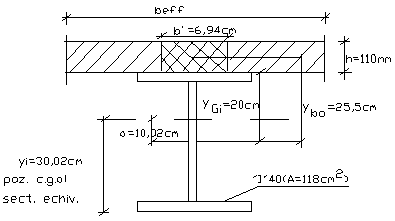

* Rigla transversala

Etapa I de calcul

Sub actiunea incarcarilor :

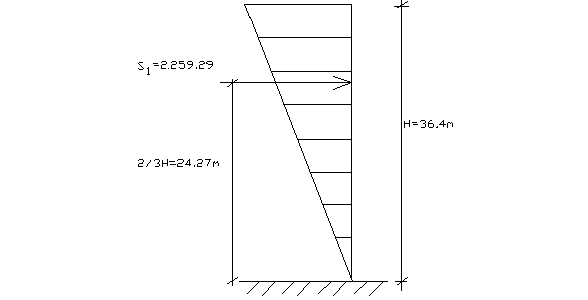

Noul sistem de forte ce actioneaza structura pe directie transversala vor fi :

DEPLASARILE RELATIVE DE NIVEL

RIGIDITATILE RELATIVE DE NIVEL PENTRU CADRE TRANSVERSALE INTERIOARE

DISTRIBUTIA INCARCARII SEISMICE DE BAZA PE NIVEL

(seism pe directie transversala)

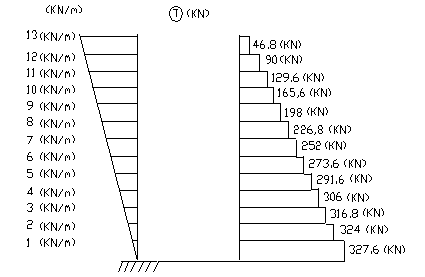

DISTRIBUTIA INCARCARII SEISMICE DE NIVEL PE CADRELE TRANSVERSALE

(seism in directia transversala)

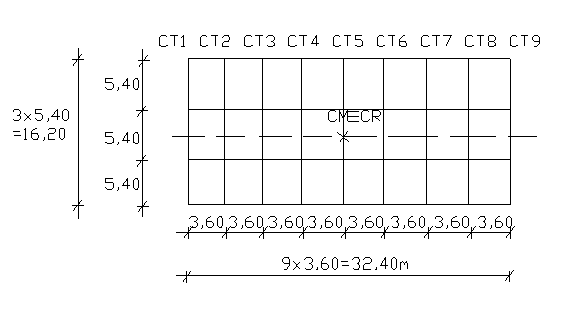

3.2.4. POZITIA CENTRULUI DE MASA SI A CENTRULUI DE RIGIDITATE

* Fortele seismice aferente cadrului transversal "CT2"

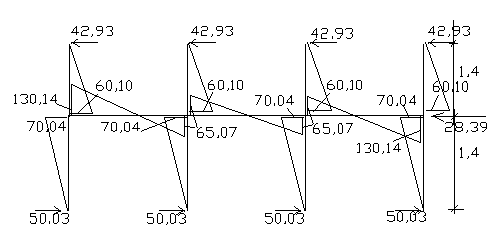

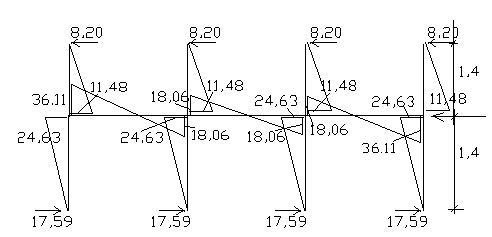

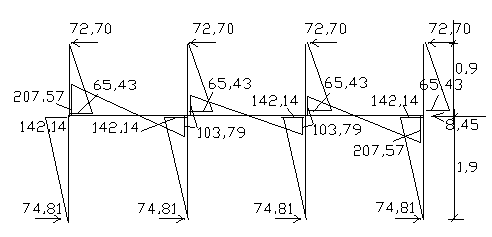

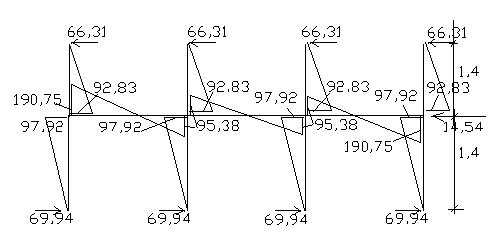

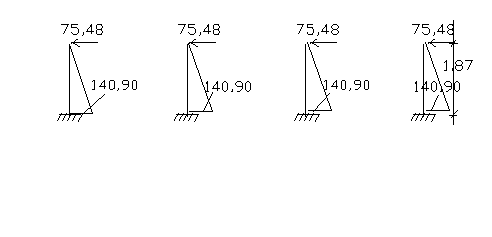

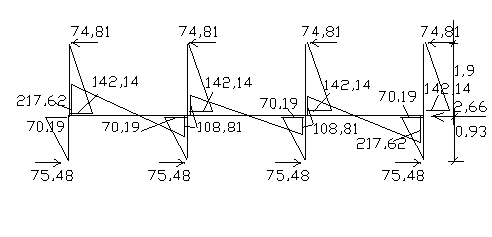

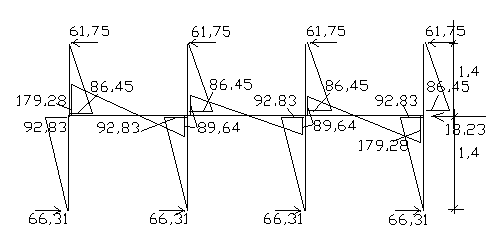

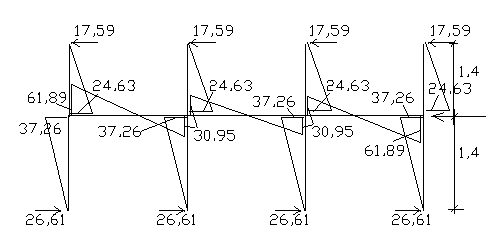

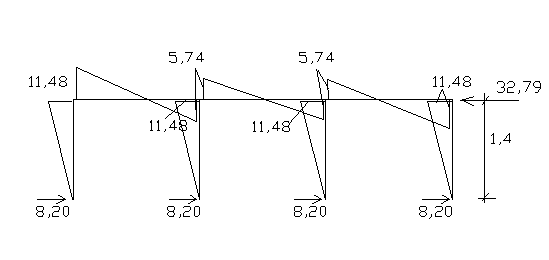

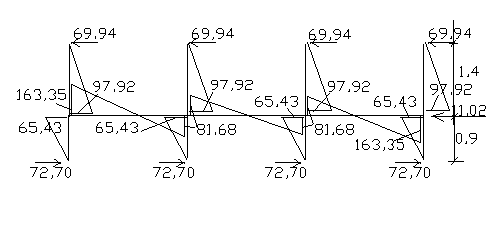

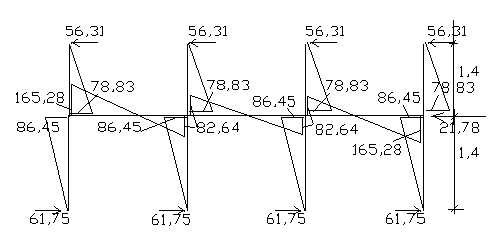

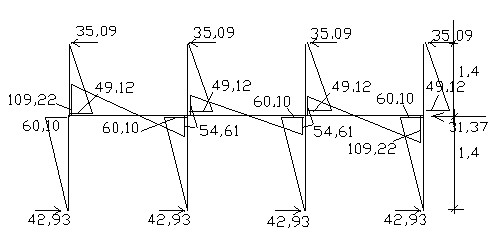

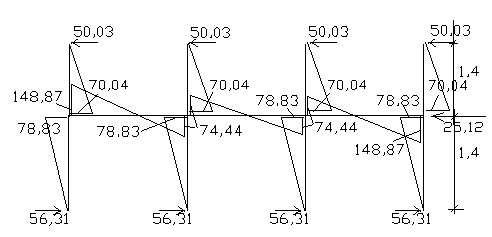

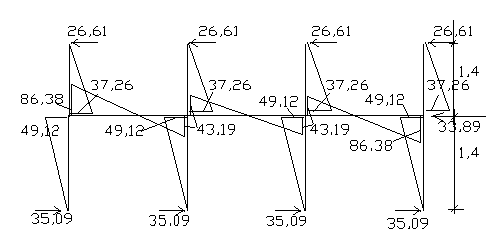

CALCULUL SIMPLIFICAT AL "CT2" LA SARCINI ORIZONTALE
