Traducere din limba germana
EXPERTIZĂ PRIVIND
PROTECŢIA TERMICĂ
Nr. A. 07140-10
Bloc manta beton Isospan S 36,5/13,5
Format: b/h/l 36,5/25/125
|
Beneficiar |
Isospan Baustoff Technik GmnH 5591 Ramigstein, Madling 177 |
|
Data |
25 septembrie 2007 |
|
Cuprins |
5 pagini de text |
|
|
FB Tribunalul de Land Salzburg, cod fiscal 207909z 25.09.2007 Expertiza privind protectia termica S 36,5-13,5.doc
Comanda
Trebuie sa fie stabilite dimensiuni ale blocului indicat, relevante pentru protectia termica. Rezistenta conductibilitatii termice si coeficientul de transmitere a caldurii au trebuit sa fie stabilite pentru blocul manta beton Isospan S 36,5/13,5.
Bazele de calcul
Calculcul a fost realizat cu programul tridimensional pentru poduri termice HEAT 3, corespunzator normelor EN ISO 10211-1 "Poduri termice în suprastructuri - curenti termici si temperaturi suprafete", Partea 1: Proceduri generale de calcul din ianuarie 1995.
Software-ul HEAT 3 este validat conform EN ISO 10211-1 ("Poduri termice în suprastructuri - curenti termici si temperaturi suprafata- Partea 1: Proceduri generale de calcul"). Rezulatele calculului HEAT 3 corespund cazurilor de referinta de control prezentate în EN ISO 10211-1, Anexa A. Din acest motiv, programul este clasificat ca un procedeu exact conform EN ISO 10211.
Bazele de prelucrare
Curenti termici si temperaturi suprafete
Partea 1 (1996) Proceduri generale de calcul
Date de referinta
|
Aschi de lemn legate cu ciment (date cf. beneficiar) |
0,11 W/mK |
|
Beton pisat |
1,50 W/mK |
|
Rezistenta transmitere caldura interior Rsi = |
0,13 m2k/W |
|
Rezistenta transmitere caldura exterior Rse = |
0,04 m2k/W |
|
Rezistenta transmitere caldura interior Rsi = |
0,13 m2k/W |
|
Rezistenta transmitere caldura exterior Rse = |
0,13 m2k/W |
Temperatura interioara = 1,0 ° C
Temperatura exterioara = 0,0 ° C
ΔT = 1,0 ° K
Bloc manta beton Isospan S 36,5/13,5 Nr. A. 07140-10 25.09.2007 Pagina 2

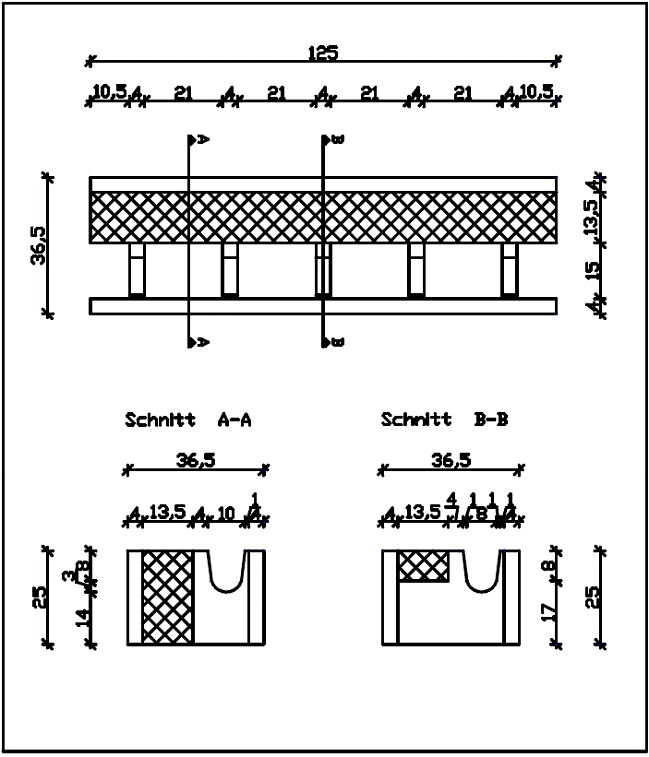

Schita bloc Isospan S 36,5/13,5
Bloc manta beton Isospan S 36,5/13,5 Nr. A. 07140-10 25.09.2007 Pagina 3
Calcul
Valori caracteristice materialelor:
S-a facut media rotunjirilor existente, astfel încât geometria ipotetica sa corespunda masuratorilor reale ale blocului.

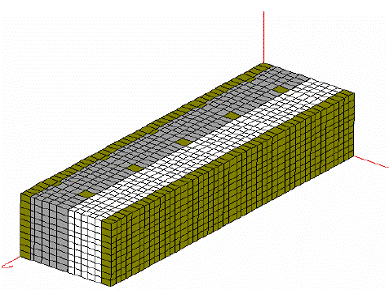

Bloc manta beton S 36,5/13,5 fara beton de umplere, imaginat ca în calcul
Bloc manta beton S 36,5/13,5 cu beton de umplere, imaginat ca în calcul
|
Material |
|
|
|
Aschi lemn legate cu ciment |
|
|
Beton pisat |
Bloc manta beton Isospan S 36,5/13,5 Nr. A. 07140-10 25.09.2007 Pagina 4

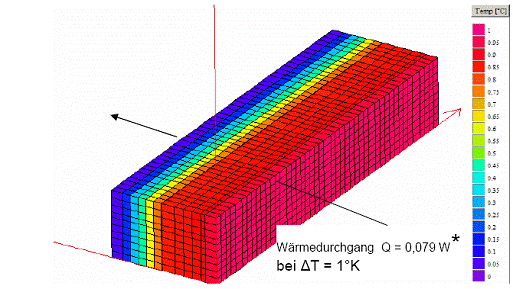

Distribuirea temperaturii
Transmitere
de caldura Q = 0,079 W * la
ΔT = 1 °K
Rezultat
Din analiza calculului podurilor termice au rezultat urmatoarele rezultate:
|
Perete bloc manta beton din lâna de lemn si beton pisat Isospan S 36,5/13,5 |
Rezistenta transmitere de caldura cf. ÖNORM (Norma Austria) EN ISO 10211 R [m2K/W] |
Conductibilitate termica efectiva cf. ÖNORM (Norma Austria) EN ISO 10211 [W/mK ] |
Coeficient transmitere caldura cf. ÖNORM (Norma Austria) EN ISO 10211 U [W/m2K] |
|
Necuratat |
* |
* |
Utilizare perete exterior
Utilizare perete interior
* calculate si rotunjite din coeficientul transmiterii de caldura
|
|
Bloc manta beton Isospan S 36,5/13,5 Nr. A. 07140-10 25.09.2007 Pagina 5
|
