INCALZIREA IN PARDOSEALA

1. DESPRE UPONOR

2. AVANTAJELE INCALZIRII IN PARDOSEALA

3. DESCRIEREA PRODUSELOR

4. TIPURI DE SISTEME

5. ARGUMENTE DE VANZARE

6. DISTRIBUTIE SI EXPUNERE

1. DESPRE UPONOR

Grupul finlandez Uponor este recunoscut la nivel mondial pentru productia de tevi Pex-A si diferite componente pentru instalatii bazate pe acest tip de teava.

Uponor isi desfasoara activitatea in trei domenii principale (solutii pentru instalatii, solutii de incalzire si racire si solutii de infrastructura). In cadrul celui de-al doilea domeniu Uponor a dezvoltat o gama completa de solutii pentru incalzirea in pardoseala ce beneficiaza de asemenea de recunoasterea instalatorilor din intreaga lume.

Uponor este una dintre primele companii care au introdus pe piata sistemele de incalzire in pardoseala. In relatie directa cu producerea de tevi, Uponor s-a implicat in dezvolarea de componente pentru realizarea incalzirii in pardoseala, in prezent fiind unul dintre principalii producatori la nivel mondial.

Politica Uponor a fost de a oferi un sistem complet, garantat, cu componente proiectate una in functie de cealalta. Uponor este printre putinii ofertanti de incalzire in pardoseala care produce majoritatea componentelor in fabrici proprii. Pentru piata europeana componentele Uponor de incalzire in pardoseala sunt produse in fabricile din Suedia si Germania

Ca urmare a experientei indelungate, Uponor ofera o gama larga de solutii, dezvoltate si adaptate atat pentru cerintele casnice cat si pentru aplicatii industriale. Uponor este lider pe piata europeana de profil, singurul sau concurent de nivel similar fiind Rehau. Pe multe dintre pietele nationale, inclusiv Germania, sistemul Uponor este mai bine vandut decat Rehau.

2. AVANTAJELE INCALZIRII IN PARDOSEALA

Confortul termic

Incalzirea in pardoseala ofera un nivel de confort termic mai ridicat fata de sistemele traditionale, intrucat:

- Permite o distributie relativ uniforma a incalzirii incaperii in zona de activitate umana;

- Permite obtinerea unor temperaturi superioare in zona inferioara a corpului;

Din aceste motive este foarte recomandata in cladiri cu tavane inalte sau suprafete mari de pardoseala.

Se utilizeaza agent termic de joasa temperatura

- Compatibilitate perfecta cu echipamentele termice in condensatie;

- Posibilitatea utilizarii unor forme economice de incalzire (pompe de caldura, biomasa, energie solara);

Consum de caldura mai redus fata de sistemele traditionale

- Diminuarea pierderilor prin conductele de transport al agentului termic;

- Diminuarea pierderilor prin convectie pe suprafetele vitrate;

- Reducerea pierderilor prin diminuarea temperaturii aerului interior;

Calitatea mediului interior

- Se evita arderea prafului din aer (si „afumarea” peretilor);

- Miscarea aerului in camera, si implicit a prafului, este mult redusa;

- Se elimina conditiile de formare a igrasiei;

Exploatare confortabila

- Nu necesita intretinere;

- Silentiozitate in functionare;

- Posibilitati variate de automatizare

Nu ocupa spatiul

- Intreaga suprafata a locuintei poate fi utilizata;

- Amenajarea interioara si asezarea mobilei nu sunt restrictionate de prezenta corpului de incalzire.

3. COMPONENTELE SISTEMULUI

Un sistem de incalzire in pardoseala este alcatuit din urmatoarele componente principale:

- teava de incalzire; cele mai utilizate sunt tevile de Pex cu bariera de oxigen sau 131g66b tevile multistrat; diametrele uzuale sunt 16, 17 sau 20 mm

- izolatia; de obicei din polistiren, sub forma de placi preformate sau plane cu caserare din material plastic sau textil

- banda perimetrala pentru montaj intre pereti si sapa

- plasa de sarma pentru fixare si armarea sapei

- aditiv pentru sapa cu rol de crestere a elasticitatii si flexibilitatii sapei

- sisteme de prindere: pot fi clipsuri, capse, agrafe, sine cu clipsuri si se utilizeaza pentru fixarea tevii pe plasa de sarma sau pe izolatie

- colectoare-distribuitoare; pot fi simple, cu robineti de reglaj sau cu debitmetre pe tur si pot fi prevazute cu actuatoare pe retur

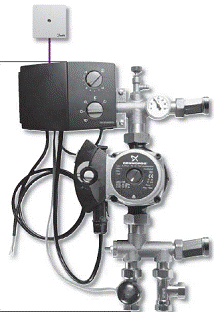

- unitati de amestec si pompare pentru reglarea temperaturii agentului termic si pomparea acestuia in circuitele de incalzire in pardoseala

- elemente de automatizare (reglete de conexiuni, termostate, actuatoare) ce pot fi clasice (cu fir) sau radio.

4. DESCRIEREA PRODUSELOR

Uponor asigura toate componentele necesare pentru realizarea unui sistem complet de incalzire in pardoseala (teava, izolatie, sisteme de prindere, distribuitoare, automatizari, accesorii), fiind garantata compatibilitatea intre componente si functionarea sigura a instalatiei.

Gama de produse permite realizarea de instalatii de incalzire in pardoseala cu diferite sisteme de prindere (placi cu nuturi, clipsuri, sina), pentru diferite grosimi ale sapei si cu diferite optiuni de automatizare. Sistemul Uponor este flexibil, poate fi utilizat pentru aplicatii in cladiri de locuinte, spatii comerciale sau industriale si, de asemenea, poate fi adaptat cerintelor specifice ale utilizatorilor.

I. TEAVA

1. TEAVA UPONOR/WIRSBO PE-PEX INCALZIRE IN PARDOSEALA PN 6BAR 17X2,0 MM

cod: 59UT0017

2. TEAVA UPONOR/WIRSBO PE-PEX INCALZIRE IN PARDOSEALA PN 6BAR 20X2,0 MM

cod: 59UT0020

Teava Wirsbo PE-PEX a fost creata de Uponor (Wirsbo) special pentru incalzirea in pardoseala. Este o teava produsa din PEX-A (polietilena reticulata prin metoda Engel - cu peroxizi), si prevazuta cu bariera impotriva difuziei de oxigen tip EVOH (Ethylene-Vinyl Alcohol Copolymer). In plus fata de restul tevilor Pex produse de Uponor, aceasta teava prezinta la exterior si un strat de polietilena, cu rol de a proteja teava la actiuni mecanice posibil de intalnit in cazul montajului unei instalatii de incalzire in pardoseala (de ex.: zgariere atunci cand colacul de teava este rotit pe sapa, presare atunci cand teava este fixata pe placa cu nuturi, etc.)

Tevile tip PEX-A, fata de cele tip PEX-B sau PEX-C, sunt indeosebi recomandate pentru incalzirea in pardoseala intrucat ofera o mai buna rezistenta mecanica, termica si chimica (datorita modului de reticulare), caracteristici  foarte importante in cazul ingroparii instalatiei. Totodata, prezenta barierei de oxigen este esentiala intrucat sistemul de incalzire in pardoseala este un sistem inchis prin care circula un agent de incalzire si in care daca s-ar acumula oxigen ar aparea coroziuni ale componentelor din instalatie ce contin fier (s-ar produce oxidarea acestora).

Componenta tevii Wirsbo PE-PEX:

1. Stratul principal de Pex-A

2. Strat de adeziv

3. Bariera de oxigen tip EVOH

4. Strat de adeziv

5. Strat protector din PE

Desi fata de tevile PEX cu bariera obisnuite (evalPex), teava PE-PEX are un strat suplimentar de polietilena, datorita politicii Uponor de promovare a incalzirii in pardoseala, pretul acestei tevi este mai mic decat pentru teava Pex obisnuita (la acelasi diametru diferenta este de -5%).

Date tehnice:

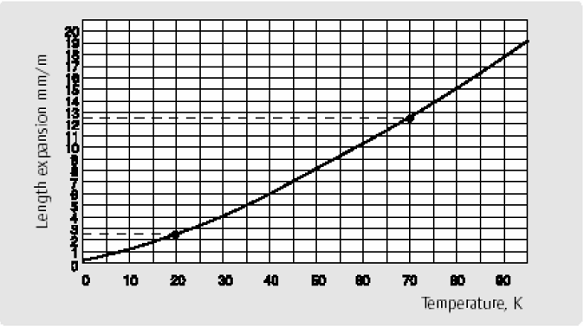

Dilatarile tevilor PEX-A Uponor / Wirsbo:

Temperatura (K)

II. IZOLATIE

3. PLACA CU NUTURI TECTO IZOLATIE 11 MM, 1.12 MP (PENTRU TEAVA 14-17 MM)

cod: 59UP0001

4. PLACA CU NUTURI TECTO IZOLATIE 30 MM, 1.12 MP (PENTRU TEAVA 14-17 MM)

cod: 59UP0002

Placile cu nuturi Tecto indeplinesc o functie dubla. Pe de o parte se utilizeaza pentru izolarea suprafetei pe care se monteaza sistemul de incalzire in pardoseala (teava+sapa) iar pe de alta parte, datorita prezentei nuturilor, placile au rol de fixare a tevii in sapa. Izolarea suprafetei de sub sapa este esentiala in realizarea unui sistem de incalzire in pardoseala, de aceea utilizarea unei izolatii de calitate este importanta. Totodata, modul de profilare a nuturilor faciliteaza instalarea tevii, reducand timpul si costurile de montaj si permitand diferite configuratii ale circuitelor de incalzire.

Placile sunt realizate din polistiren expandat si sunt caserate in partea superioara cu o folie din material plastic. Aceasta caserare este deosebit de importanta intrucat nu permite umezelii din sapa sa se infiltreze in stratul de polistiren si sa creeze punti termice intre sapa si planseul de beton.

Pe doua dintre laturile placilor, folia este prelungita impreuna cu un rand de nuturi fara polistiren pentru a permite imbinarea intre doua placi alaturate.

Placile sunt disponibile in doua niveluri de izolare, cu o grosime a polistirenului de 11 mm si respectiv 30 mm. Utilizarea celor doua tipuri depinde de nivelul de izolare de sub suprafata pe care se aplica sapa si de eventuale restrictii de inaltime ale sapei. In general, placile de 30 mm se utilizeaza la parter iar cele de 11 mm la etaje, daca nivelul general de izolare al cladirii este corespunzator.

Date tehnice:

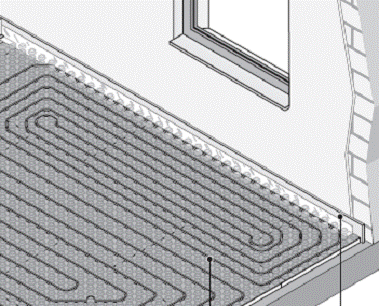

Exemplu instalare:

5. ROLA POLISTIREN PLANA TACK CU INSERTIE TEXTILA IZOLATIE 35MM, 10MP

cod: 59UP0003

Se utilizeaza la izolarea suprafetei pe care se monteaza tevile de incalzire, avand proprietati de izolare termica si fonica. Totodata, se poate utiliza la fixarea tevii cu capse/agrafe de prindere. Este realizata din polistiren expandat si este caserata cu o folie din material textil ce nu permite patrunderea umezelii in izolatie. In cazul alaturarii a doua role etansarea spatiului dintre ele se face prin lipirea cu banda adeziva. Materialul textil ajuta la fixarea agrafelor in polistiren nepermitand scoaterea acestora. Pe suprafata rolei sunt trasate marcaje ce faciliteaza montarea tevii si realizarea circuitelor de incalzire. Totodata, grila tiparita ajuta la o mai usoara taiere si potrivire a placilor.

Livrarea sub forma de role simplifica instalarea si asigura etanseitatea izolatiei.

Date tehnice:

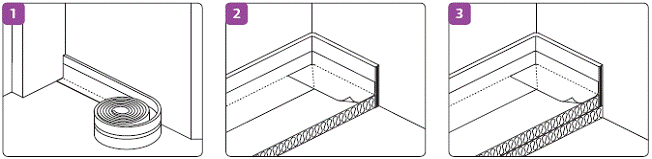

6. BANDA PERIMETRALA AUTOADEZIVA 150X10 MM cod: 59UB0001

Se monteaza intre sapa si pereti si are rolul de a prelua dilatarile sapei. Este realizata din polietilena si este prevazuta cu o banda autoadeziva pentru fixarea pe perete. De asemenea, in partea dinspre sapa este prevazuta cu o banda de folie PE cu rol de etansare a spatiului dintre banda perimetrala si placile de izolatie.

Latime: 150 mm

Grosime: 10 mm

Latime folie PE: 40 mm

Montaj:

III. ACCESORII SAPA

7. ADITIV BETON/SAPA 10 KG/BIDON cod: 59UA0001

Aditivul are rolul de a imbunatati plasticitatea si fluiditatea sapei. Permite  reducerea cantitatii de apa din amestec cu pana la 10% fara a afecta rezistenta sapei, obtinandu-se amestecuri cu fluiditate ridicata. Totodata este imbunatatita acoperirea circuitelor de teava.

Dozajul se realizeaza in functie de gradul de fluiditate dorit.

Temperatura de utilizare: peste 5 grade C

Acoperire: aprox 0,16 kg/mp (in cazul in care sapa are grosimea de 65 mm).

8. FOLIE P.E. DE PROTECTIE 0,2 mm 2,5X4M cod: 59UA0002

Se monteaza intre planseul de beton si placile de izolatie, iar in cazul utilizarii de izolatie fara caserare, se monteaza si intre izolatie si sapa de incalzire in pardoseala. Realizata din polietilena cu densitate ridicata. Are rolul de a proteja stratul de izolatie contra infiltrarilor din planseul de beton. De asemenea se poate utiliza la acoperirea stratului izolator, impiedicand patrunderea betonlui in zonele de imbinare. In cazul alaturarii a doua bucati de folie etansarea se face prin suprapunerea marginilor pe o latime de 80 mm si lipirea lor cu banda adeziva.

Cu folie

Lungime: 4 m

Latime: 2.5 m

Grosime: 0.2 mm

	Fara folie

9. PLASA SIRMA 150X150 mm (GROSIME: 2 mm) [2,52 mp] cod: 59UA0003

10. PLASA SIRMA 100X100 mm (GROSIME: 2 mm) [2,52 mp] cod: 59UA0004

Realizata din sarma de otel sudata. Are doua utilizari principale:

armarea sapei

suport de prindere pentru teava. Prinderea tevii pe plasa de sarma se poate face fie cu clipsuri montate pe plasa fie prin legarea directa a tevii de plasa cu sarma de legat.

Este disponibila in doua dimensiuni, cu ochiuri de 10 cm sau 15 cm, dimensiunea alegandu-se in functie de gradul de armare dorit sau de pasul cu care se monteaza teava.

Lungime: 2.1 m

Latime: 1.2 m

Grosime: 2 mm

IV. SISTEME DE PRINDERE

11. CLIPS FIXARE PENTRU TEAVA 16-17 MM (SET 200 BUC) cod: 59UF0001

12. CLIPS FIXARE PENTRU TEAVA 20 MM (SET 200 BUC) cod: 59UF0002

Se utilizeaza pentru fixarea tevii de incalzire pe plasa de sarma (compatibil cu plasa de sarma de 2 mm). Constructia sa permite inaltarea tevii fata de stratul de izolatie, teava fiind astfel acoperita de sapa pe intreaga sa suprafata.

Realizat din material plastic.

Disponibil in doua dimensiuni in functie de diametrul tevii.

Se recomanda folosirea a 1 bucata la 1 metru de teava.

Exemplu montaj:

13. CAPSA FIXARE PE PLACA TACK D.16-D.20 MM (SET 300 BUC) cod: 59UF0003

Se utilizeaza pentru fixarea tevii de incalzire pe rolele de polistiren cu insertie textila. Prevazuta cu carlige de prindere ce nu permit iesirea capselor din izolatie sub actiunea fortelor de tensiune ale tevii Pex.

Realizata din material plastic.

Pentru tevi cu diametre intre 16 si 20 mm.

Se recomanda folosirea a 2 bucati la 1 metru de teava.

Exemplu montaj:

14. SARMA PENTRU LEGAT (250 BUC.) cod: 59UF0004

Se utilizeaza pentru fixarea tevii de incalzire prin legare pe plasa de sarma. Poate constitui o varianta mai ieftina de montaj in cazul realizarii unei instalatii cu teava fixata numai cu sarma si de asemenea poate contribui la o mai buna fixare a tevii in cazul montajului cu clipsuri.

Material: alama

Se recomanda folosirea a 2 bucati la 1 metru de teava.

Exemplu montaj:

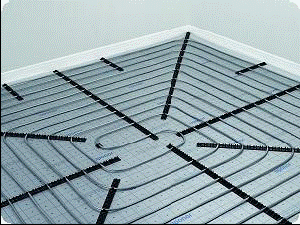

15. SINA DE CLEME AUTOADEZIVA D.14-D.20 MM (LUNGIME 1M) cod: 59UF0005

Se utilizeaza pentru fixarea tevii de incalzire pe rolele de polistiren cu insertie textila sau pe placi simple de izolatie. Prevazuta cu o banda autoadeziva pentru lipirea pe placile de izolatie. Datorita lungimii prestabilite si a sistemului de prindere constituie o modalitate foarte simpla si rapida de montare a tevii. De asemenea, permite o mare flexibilitate a pasului de montare a tevii datorita alaturarii clemelor pe sina, putand fi alese distante variabile intre traseele de teava.

Distanta dintre suporturi: 5 cm

Inaltimea instalatiei cu teava: 27 mm

Pentru teava dimensiunea 16-20 mm se recomanda montarea sinelor la o distanta aprox. 1.5 m una de alta si 0.5 m de perete.

Exemplu montaj:

V. ACCESORII IZOLATIE

16. PROFIL DE TRECERE CU BANDA PENTRU ROSTURI DE DILATARE 10X100 MM [2M]   cod: 59UT0001

Acest profil se monteaza intre blocurile de sapa, pentru realizarea rosturilor de dilatare. Serveste la separarea zonelor de incalzire (de exemplu la usi sau pentru suprafetele cu numar de circuite mai mare ca 2) si preluarea dilatarilor sapei.

Este alcatuit din doua componente: profilul din PVC (partea inferioara) si banda din spuma de polietilena fixata pe acest profil. Profilul inferior este prevazut cu o banda autoadeziva pentru lipirea pe placile de izolatie. De asemenea, in profil sunt prevazute spatii de trecere a tevii. Banda de polietilena are o grosime de 10 mm si o inaltime de 100 mm.

Se livreaza in bucati premontate cu lungimea de 2 m.

Exemplu instalare:

17. TUB DE PROTECTIE LA TRAVERSAREA ROSTURILOR (400 MM)   cod: 59UT0002

Tub din PE-LD utilizat pentru protectia tevilor in zonele unde acestea ar putea fi supuse la forte de forfecare. Este pretaiat la o dimensiune standard de 400 mm.

Diametru: 23 mm

Culoare: negru

Exemplu montaj:

18. BANDA ADEZIVA PENTRU LIPIREA PLACILOR DE IZOLATIE, 75MM X 66 M

cod: 59UA0005

Rola de banda adeziva pentru lipirea bucatilor de folie de polietilena sau pentru lipirea rolelor de polistiren cu insertie textila.

Latimea rolei: 75 mm

Lungimea rolei: aprox 66 m

19. PROFIL DE TRECERE TECTO PENTRU USA, IZOLATIE 11 MM, 1.4 M   cod: 59UT0011

20. PROFIL DE TRECERE TECTO PENTRU USA, IZOLATIE 30 MM 1.4 M   cod: 59UT0030

Consta intr-o bucata plana de polistiren ce se utilizeaza ca izolatie de legatura in spatiile de montare a usilor. In aceste locuri, pentru a nu se taia o placa Tecto (care s-ar irosi) se pot utiliza aceste profile de dimensiuni mai mici impreuna cu profilele de dispunere a tevii.

Lungime: 1400 mm

Latime: 150 mm

Inaltime: 11 mm (pentru Tecto 11) sau 30 mm (pentru Tecto 30)

Exemplu montaj:

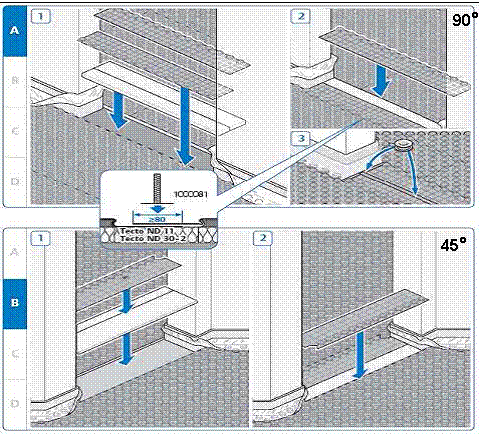

21. PROFIL DE TRECERE DIAGONAL TECTO PENTRU DISPUNEREA TEVII LA 90 GRADE 1.4 M

cod: 59UT9000

22. PROFIL DE TRECERE DIAGONAL TECTO PENTRU DISPUNEREA TEVII LA 45 GRADE 1.35 M

cod: 59UT4500

Aceste profile se monteaza pe profilul pentru usa (bucata de polistiren), formand impreuna cu acesta suportul de trecere a tevii in spatiile de montare a usilor. Sunt proiectate special pentru realizarea acestor treceri, fiind recomandate in locul unor decupaje de placi Tecto.

Sunt realizate din acelasi material plastic utilizat si la caserarea placilor Tecto. De asemenea, nuturile sunt compatibile cu cele de pe placile Tecto.

Sunt disponibile in doua variante, diferentiate in functie de modul de trecere a tevii intre camere. Pentru trecerea tevii perpendicular pe lungimea usii, se utilizeaza profilul la 90° iar pentru trecea in diagnala se utilizeaza profilul la 45°.

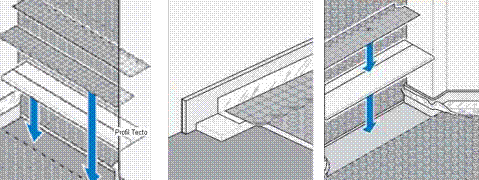

Exemple montaj:

23. BANDA CONECTARE INTRE PLACILE CU NUTURI TECTO 1.35 M cod: 59UT0200

Se utilizeaza pentru conectarea placilor cu nuturi in scopul etansarii spatiilor dintre placi.

Placile Tecto au pe doua dintre laturi prelungiri ale foliei cu nuturi, tocmai pentru a putea fi conectate cu placile vecine. Daca insa este taiata o placa sau daca se ajunge in situatia alaturarii a doua laturi care nu au prelungiri, atunci se poate utiliza acest profil pentru realizarea conectarii placilor.

Realizat din acelasi material plastic utilizat si la caserarea placilor Tecto.

Lungime: 1350 mm

Latime: 100 mm

Inaltime: 22 mm

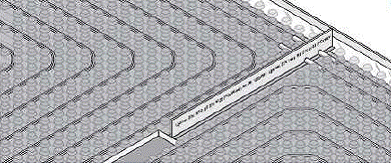

Exemplu montaj:

24. PROFIL DE FIXARE A TEVII LA 45 GRADE PENTRU TECTO cod: 59UT0045

Acest profil se utilizeaza in cazul montarii tevii pe placa cu nuturi in dispunere transversala fata de pozitia normala de montare. In acest caz teava este distantata fata de nuturi si nu mai poate fi fixata de acestea. In general o astfel de situatie apare la curbarea tevii la 45 grade. Totodata se poate utiliza pentru o fixare suplimentara a tevii. Se monteaza prin presarea peste doua nuturi alaturate.

Latime: 75 mm

Inaltime: 22 mm

Exemplu montaj:

Montaj obisnuit Curbarea tevii la 45° Montaj transversal (cu profil fixare)

VI. RACORDURI

25. RACORD DE CONECTARE LA DISTRIBUITOR PT. TEAVA 20X2,0 cod: 59UK0020

26. RACORD DE CONECTARE LA DISTRIBUITOR PT. TEAVA 17X2,0 cod: 59UK0017

Racord special tip eurocon proiectat pentru conectarea tevii PE-PEX la ditribuitoarele de incalzire in pardoseala.

Material: alama

Conexiune la distribuitoare: 3/4'

VII. DISTRIBUITOARE-COLECTOARE

27. DISTRIBUITOR-COLECTOR CU DEBITMETRE 1', 2 IESIRI 3/4' (162 MM)   cod: 59UD0002

28. DISTRIBUITOR-COLECTOR CU DEBITMETRE 1', 3 IESIRI 3/4' (212 MM)   cod: 59UD0003

29. DISTRIBUITOR-COLECTOR CU DEBITMETRE 1', 4 IESIRI 3/4' (262 MM)   cod: 59UD0004

30. DISTRIBUITOR-COLECTOR CU DEBITMETRE 1', 5 IESIRI 3/4' (312 MM)   cod: 59UD0005

31. DISTRIBUITOR-COLECTOR CU DEBITMETRE 1', 6 IESIRI 3/4' (362 MM)   cod: 59UD0006

32. DISTRIBUITOR-COLECTOR CU DEBITMETRE 1', 7 IESIRI 3/4' (412 MM)   cod: 59UD0007

33. DISTRIBUITOR-COLECTOR CU DEBITMETRE 1', 8 IESIRI 3/4' (462 MM)  cod: 59UD0008

34. DISTRIBUITOR-COLECTOR CU DEBITMETRE 1', 9 IESIRI 3/4' (512 MM)   cod: 59UD0009

35. DISTRIBUITOR-COLECTOR CU DEBITMETRE 1', 10 IESIRI 3/4' (562 MM)   cod: 59UD0010

36. DISTRIBUITOR-COLECTOR CU DEBITMETRE 1', 11 IESIRI 3/4' (612 MM)   cod: 59UD0011

37. DISTRIBUITOR-COLECTOR CU DEBITMETRE 1', 12 IESIRI 3/4' (662 MM)   cod: 59UD0012

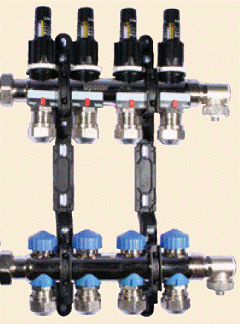

Distribuitoare premontate pentru distributia agentului termic in suprafata de incalzire in pardoseala.

Pe tur (partea superioara) sunt prevazute cu debitmetre pe fiecare circuit ce permit inchiderea completa si controlarea debitului de agent termic. Reglarea debitului se face prin ajustarea capetelor negre de reglaj. De asemenea pe fiecare debitmetru este montat un inel de blocare ce poate fi setat sa permita un debit maxim indiferent de pozitia capetelor de reglaj. Nivelul debitului este indicat in spatiul cu sticla din partea superioara a debitmetrului.

Spatiu vizualizare

Cap de reglaj

Inel de blocare

Pe retur (partea inferioara) sunt prevazute cu supape de inchidere si dopuri. In locul dopurilor se pot monta actuatoare pentru controlul automat al temperaturii din fiecare zona de incalzire.

Corpul distribuitorului-colectorului este din alama nichelata, cu piulita de conectare cu

etansare plata, garnitura de etansare, supapa de umplere-golire, ventil de aerisire si cu stut pentru racordarea tubulaturii pentru umplere-golire. Distanta intre iesiri este de 50 mm iar racordul la acestea se face cu racorduri eurocon. Distribuitoarele sunt montate pe suportul de fixare in caseta.

Date tehnice:

Inaltime: 340 mm

Grosime: 75 mm

Temperatura maxima de operare: 60 °C

Presiune maxima: 6 bar

Debit maxim pe colector (12 cai): 3.0 m³/h

Camp de relaj debitmetre: 0-4 l/min

Conexiuni circuite: 3/4'

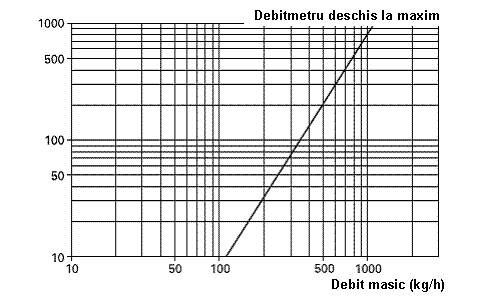

Grafic pierdere de presiune:

38. SET EXTINDERE DISTRIBUITOARE-COLECTOARE CU DEBITMETRU  1'FE x 1'FI

cod: 59UD0100

Se poate utiliza pentru adaugarea unui circuit suplimentar la un distribuitor deja montat sau atunci cand sunt necesare distibuitoare cu mai mult de 12 circuite. Consta intr-un element superior cu corp distribuitor si debimetru si un element inferior cu corp colector si supapa de inchidere. Cu racord cu piulita si garnitura de etansare plata, cu posibilitate de racordare a supapei de umple-regolire si o posibilitate de racordare cu filet exterior pentru unitatea de reglaj termic. Datele tehnice sunt aceleasi ca la distribuitoare.

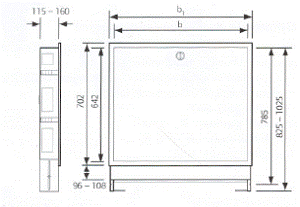

39. CUTIE DISTRIBUITOR COMBI 550X605 MM cod: 59UC0600

40. CUTIE DISTRIBUITOR COMBI 750X790 MM cod: 59UC0800

41. CUTIE DISTRIBUITOR COMBI 950X990 MM cod: 59UC1000

42. CUTIE DISTRIBUITOR COMBI 1150X1190 MM cod: 59UC1200

43. CUTIE DISTRIBUITOR COMBI 1550X1590 MM cod: 59UC1600

Cutiile Uponor Combi sunt disponibile in 5 dimensiuni si au inaltimea variabila, oferind maximum de flexibilitate pentru montarea distribuitoarelor, unitatilor de pompare si a elementelor de automatizare.

Dimensionate exact pentru componentele Uponor de incalzire in paroseala, aceste cutii ocupa un spatiu minim, asigurand in acelasi timp includerea tuturor componentelor de automatizare si control necesare unei instalatii.

Realizate din otel galvanizat.

Dimensiuni:

44. KIT ROBINETI PENTRU DISTRIBUITOARE UPONOR cod: 59UA0011

Consta in doi robineti cu bila tip drept 1'FE x 1'FI. Se monteza pe distribuitoare pe tur si respectiv pe retur, servind la inchiderea-deschiderea generala a sistemului de incalzire in pardoseala.

Exemplu montaj:

45. TERMOMETRU DE CONTACT UPONOR cod: 59UA0012

Pentru montajul pe distribuitoarele de incalzire in pardoseala.

Domeniu de temperatura: 0 – 80 °C

VIII. COMPONENTE DE AUTOMATIZARE SI CONTROL

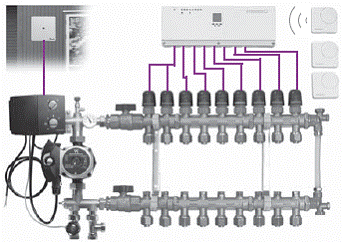

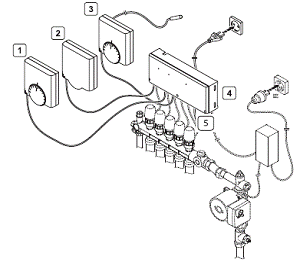

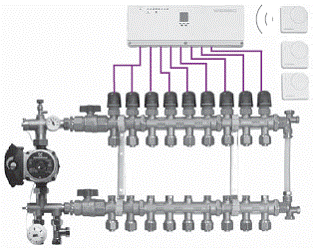

46. UNITATE DE CONTROL UPONOR RADIO C 55 (24V) 12 CANALE cod: 59UR1011

Unitatea de control C 55 este un regulator ce poate comanda electrovane (actuatoare) de pe distribuitoarele de incalzire in pardoseala pe baza informatiilor primite de la termostate. Informatiile pivind temperatura sunt transmise de la termostate la unitatea de control prin unde radio (receptionate de antena unitatii). Pe baza acestor informatii unitatea de control inchide sau deschide actuatoarele , ajustand debitele din circuitele de incalzire in pardoseala.

Regulatorul C 55 poate primi si interpreta semnale radio de la maxim 12 termostate si poate controla pana la 14 actuatoare. Are integrat un transformator 230V-24V si 2 relee.

Dimensiuni: 316 x 117 x 58mm

Temperatura de functionare: 0°C - 55°C

Alimentare: 230V AC +10/-15% 50Hz

Conexiuni actuatoare: 24V DC ±5% max. 300 mA

Rezistenta exterioara pentru circuit : max 6A

Indice de protectie: IP 30

Schema unei instalatii radio de automatizare:

1. Termostat cu afisaj

2. Termostat de camera

3.Termostat public

4. Termostat public cu senzor de pardoseala

5. Unitate de control

6. Antena (inclusa in furnitura unitatii)

7. Actuatoare

47. UNITATE DE CONTROL UPONOR C 33 (24V) 6 CANALE cod: 59UR1001

48. UNITATE DE CONTROL UPONOR C 35 (24V) 12 CANALE cod: 59UR1002

Similar cu unitatea radio C 55, unitatile C 33 si 35 controleaza actuatoarele de pe distribuitoare pe baza informatiilor de la termostate. Conexiunile intre unitate si termostate sunt clasice, cu fir.

Regulatorul C 35 poate primi si interpreta semnale radio de la maxim 12 termostate si poate controla pana la 14 actuatoare. Regulatorul C 33 poate primi si interpreta semnale radio de la maxim 6 termostate si poate controla pana la 8 actuatoare. Ambele unitati au integrate cate un transformator 230V-24V si cate 2 relee.

Dimensiuni: 316 x 117 x 58mm

Temperatura de functionare: 0°C - 55°C

Alimentare: 230V AC +10/-15% 50Hz

Conexiuni actuatoare: 24V DC ±5% max. 300 mA

Rezistenta exterioara pentru circuit : max 6A

Indice de protectie: IP 30

Schema unei instalatii de automatizare cu fir:

1. Termostat de camera

2. Termostat public

3. Termostat de camera cu senzor de pardoseala

4. Unitate de control

5. Actuatoare

49. TERMOSTAT DE CAMERA UPONOR RADIO T 75 CU AFISAJ cod: 59UR2013

Termostatul T 75 se utilizeaza cu unitatea radio de control C 55. Este prevazut cu un afisaj digial ce india temperatura actuala a camerei sau temperatura setata. De asemenea indica transmiterea unui semnal si descarcarea bateriilor.

Setarea temperaturii se poate face exact, prin apasarea celor doua butoane „+” si „-”. Termostatul este portabil si poate fi pozitionat pe dierite suprafete plane prin intermediu unui suport (accesoriu).

Dimensiuni: 65 x 124 x 19mm

Domeniu de reglaj: 5°C - 35°C

Baterii: 2 x AAA 1.5V

Indice de protectie: IP 30

50. TERMOSTAT DE CAMERA UPONOR RADIO T 53 PUBLIC cod: 59UR2012

Termostatul T 53 se utilizeaza cu unitatea radio de control C 55. Este proiectat pentru utilizarea in spatii publice unde modificarea setarilor termostatului trebuie restrictionata. Totodata, se poate utiliza in locatii unde este necesar controlul temperaturii pardoselii. Acest termostat este prevazut cu terminale pentru conectarea unui senzor de pardoseala. Pe baza informatiilor de la acest senzor se poate controla temperatura minima si maxima a pardoselii. Termostatul isi pastreaza si functia de control a temperaturii aerului. Modificarea setarilor nu se poate face decat prin demontarea carcasei, evitandu-se accesul copiilor in cazul aplicatiilor casnice sau al persoanelor din spatii publice.

Dimensiuni: 72 x 72 x 20mm

Domeniu de reglaj: 6°C - 30°C

Domeniu de reglaj temperatura minima pardoseala: 5°C - 35°C

Domeniu de reglaj temperatura maxima pardoseala: 30°C - 40°C

Baterii: 2 x AAA 1.5V

Indice de protectie: IP 30

51. TERMOSTAT DE CAMERA UPONOR RADIO T 55 cod: 59UR2011

Termostatul T 55 se utilizeaza  cu unitatea radio de control C 55. Este un termostat radio simplu, cu control prin buton rotativ. Sub carcasa, termostaul este prevazut cu cleme de limitare a intervalului de reglaj si cu un led pentru semnlizarea transmisiilor radio.

Dimensiuni: 72 x 72 x 20mm

Domeniu de reglaj: 6°C - 30°C

Baterii: 2 x AAA 1.5V

Indice de protectie: IP 30

52. PROGRAMATOR UPONOR RADIO I 75 PENTRU UNITATE C 55 cod: 59UR1511

I 75 este o unitate de programare a unitatii de control C 55. Prin intermediul ei se pot viualiza si programa temperaturi, intervale de timp, niveluri maxime si minime de teperatura si un numar de moduri de functionare pentru diferite zone de incalzire. Poate centraliza si programa pana la 3 unitati de control, permitand economii in cazul sistemelor cu mai multe distribuitoare. Este prevazuta cu afisaj iluminat si taste de navigare.

Prezinta o functie de pornire a pompei si deschidere a circuitelor chiar si in perioada in care sistemul nu este utilizat, pentru a reduce posibilitatea de aparitie a defectelor in sistem.

Permite definirea a trei niveluri de utilizare (baza, avansat si instalare) accesul la anumite functii putand fi restrictionat pentru a preveni modificari nedorite.

Dimensiuni: 110 x 110 x 34mm

Temperatura de functionare: 0°C - 55°C

Cablu de conectare: inclus 2 m, lungime max. 20 m

Capacitate acumulator (in cazul orpirii alimenarii): min. 8 ore

Indice de protectie: IP 30

53. TERMOSTAT DE CAMERA UPONOR T 35 cod: 59UR2001

Termostatul T 35 este un termostat simplu cu fir, cu control prin buton rotativ. Se utilizeaza cu unitatile de control C 35 sau C 33. Intervalul de reglaj poate fi limitat mecanic prin modificarea clemelor de sub carcasa.

Dimensiuni: 72 x 72 x 20mm

Domeniu de reglaj: 6°C - 30°C

Indice de protectie: IP 30

54. TERMOSTAT DE CAMERA UPONOR T 37 cod: 59UR2002

Termostat simplu cu fir prevazut cu terminale pentru conectarea unui senzor de pardoseala. Pe baza informatiilor de la acest senzor se poate controla temperatura minima si maxima a pardoselii. Termostatul isi pastreaza si functia de control a temperaturii aerului. Se utilizeaza cu unitatile de control C 35 sau C 33.

Dimensiuni: 72 x 72 x 20mm

Domeniu de reglaj: 6°C - 30°C

Domeniu de reglaj temperatura minima pardoseala: 5°C - 35°C

Domeniu de reglaj temperatura maxima pardoseala: 30°C - 40°C

Indice de protectie: IP 30

55. TERMOSTAT DE CAMERA UPONOR T 33 PUBLIC cod: 59UR2003

Acest termostat este similar cu termostatul T 55, diferenta fiind conectarea prin fir la unitatea de control. Modificarea setarilor nu se poate face decat prin demontarea carcasei. Este prevazut cu terminale pentru conectarea unui senzor de pardoseala. Se utilizeaza cu unitatile de control C 35 sau C 33.

Dimensiuni: 72 x 72 x 20mm

Domeniu de reglaj: 6°C - 30°C

Domeniu de reglaj temperatura minima pardoseala: 5°C - 35°C

Domeniu de reglaj temperatura maxima pardoseala: 30°C - 40°C

Indice de protectie: IP 30

56. RAMA PENTRU TERMOSTATE T 33, T 35, T 37, T53 cod: 59UR2101

Se poate utiliza impreuna cu termostatele Uponor T 3X si T 5X, ca element de design.

57. PROGRAMATOR UPONOR I 35 PENTRU UNITATE C 35 cod: 59UR1501

Programatorul I 35 se poate utiliza pentru vizualizarea si programarea de temperaturi, intervale de timp si moduri de functionare pentru diferite zone de incalzire. Dispozitivul are trei moduri de functionare presetate (pentru prezenta utilizatorului in locuinta, absenta pe perioada scurte sau absenta pe perioada lungi) si permite definirea unui al patrulea mod.

Fiecarui mod de functionare i se pot asocia pana la trei intervale orare. Pentru programul definit de utlizator se pot seta diferite temperaturi de functionare pentru fiecare zi si pentru fiecare zona in parte.

Programatorul este prevazut cu afisaj iluminat si taste de navigare.

Prezinta o functie de pornire a pompei si deschidere a circuitelor chiar si in perioada in care sistemul nu este utilizat, pentru a reduce posibilitatea de aparitie a defectelor in sistem.

Dimensiuni: 115 x 82 x 35mm

Temperatura de functionare: 0°C - 40°C

Cablu de conectare: inclus 2 m, lungime max. 5 m

Baterii: 2 x AA 1.5V

Indice de protectie: IP 30

58. SENZOR DE PARDOSEALA PENTRU TERMOSTATE UPONOR cod: 59UR2102

Senzor de temperatura cu cablu de conectare inclus (4 m). Se utilizeaza cu termostatele Uponor T 33, T 37 si T 53 pentru controul temperaturii minime si maxime din pardoseala.

59. ACCESORII MONTAJ PENTRU TERMOSTAT T 75 cod: 59UR2103

Suport de sustinere a termostatului T75 pe suprafete plane (masa, birou, etc) si placuta de fixare cu suprafata adeziv pentru montarea termostatului pe perete.

60. ACTUATOR UPONOR 24V cod: 59UR3000

Actuator compatibil cu distribuitoarele Uponor. Se monteaza pe returul circuitelor la dstribuitor-colector si la comanda unei unitati de control inchide sau deschide circuitele pentru realizarea controlului individual pe zone. Cu capac din material plastic si indicator inchis/deschis.

61. UNITATE DE AMESTEC SI POMPARE UPONOR PUSH 15N cod: 59UR4015

62. UNITATE DE AMESTEC SI POMPARE UPONOR PUSH 15N ELECTRONIC   cod: 59UR4115

63. UNITATE DE AMESTEC SI POMPARE UPONOR PUSH 22N cod: 59UR4022

64. UNITATE DE AMESTEC SI POMPARE UPONOR PUSH 22N ELECTRONIC   cod: 59UR4122

Unitatile Uponor Push sunt grupuri de amestec si pompare proiectate pentru utilizarea in sisteme de incalzire in pardoseala.

Pentru o functionare corecta, sistemul de incalzire in pardoseala necesita reglarea debitului si temperaturii agentului termic. In general, grupul de amestec este necesar daca sistemul de incalzire in pardoseala este interconectat cu un alt sistem de incalzire (ex. radiatoare), intrucat incalzirea in pardoseala necesita debite mai mari si temperaturi mai mici decat sistemele clasice. Grupul de amestec limiteaza temperatura pe turul instalatiei de incalzire in pardoseala.

Unitatile simple sunt cu reglaj la punct fix (temperatura constanta a agentului livrat in sistemul de incalzire in pardoseala), iar unitatile cu terminatia „Electronic” sunt cu reglaj la punct variabil (temperatura agentului termic este ajustata in functie de temperatura exterioara). Unitatile Push sunt prevazute cu vane de echilibrare pentru compensarea scaderii de presiune in circuitul de incalzire in pardoseala fata de circuitul primar.

Unitatile Push 15 au capacitatea de a alimenta o instalatie de incalzire in pardoseala de pana la 95 m² cu un necesar termic de 50 W/ m². Unitatile Push 15 Electronic pot acoperi in aceleasi conditii 130 m². In cazul unitatilor Push 22 si 22 Electronic valorile sunt 175 m² si respectiv 220 m².[1]

Unitatile Push se conecteaza direct la distribuitor. Se pot monta in stanga sau in dreapta distribuitorului (in acest caz termometrul se poate monta pe partea opusa a conductei de tur).

In cazul unitatilor Push 15 si Push 22 temperatura agentului livrat in sistem este reglata prin intermediul vanei termostatice. Reglajul se poate face intre 20°C si 55 °C.

Unitatile Push … Electronic sunt prevazute cu un regulator ECL Comfort 100 pentru reglarea temperaturii agentului livrat in sistem in functie de temperatura exterioara. Unitatea este livrata cu senzor exterior de temperatura, senzor de temperatura pe tur si electrovana. Atunci cand regulatorul detecteaza modficari ale temperaturii exterioare, acesta comanda inchiderea sau deschiderea electrovanei astfel incat temperatura de pe turul sistemului de incalzire in pardoseala evolueze in sens invers temperaturii exterioare.

Daca unitatea Push…Electronic este montata intr-un sistem de incalzire pentru o singura camera (ex: sali de conferinta), poate fi prevazuta cu un senzor de camera si poate controla temperatura camerei respective (nemaifiind nevoie de termostat si actuator).

Alte caracteristici:

- limita maxima de temperatura pe tur: 55°C sau 40°C

- limita minima de temperatura pe tur: 15°C sau 25°C

- intretinere pompa (activare 1 minut la 3 zile)

- protectie anti-inghet pentru sistemul de incalzire

- dezactivare pentru perioada de vara

Dimensiuni:

Componente:

Diagrama circuitului unitatilor Push:

1. Racord tur sursa de incalzire cu vana termostatica

2. Racord retur sursa de incalzire cu robinet de retur

3. Vana de echilibrare

4. Imbus vana de echilibrare

5. Pompa de circulatie

6. Racord tur incalzire in pardoseala

7. Racord retur incalzire in pardoseala

8. Distribuitor incalzire in pardoseala

9. Pompa circuit sursa de incalzire

Diagrama pompei Push 15:

Diagrama pompei Push 22:

Exemplu montaj sistem complet de automatizare:

cu Push clasic   cu Push Electronic

IX. SCULE

65. UNEALTA DE LEGARE SARMA cod: 59US0001

Se utilizeaza pentru legarea cu sarma (cod 59UF0004) a tevii de plasa sudata.

66. DISPOZITIV FIXARE CAPSE cod: 59US0002

Se utilizeaza pentru fixarea cu ajutorul capselor (cod 59UF0003) a tevii pe rolele de polistiren cu insertie textila. Compatibil cu toate tipurile de capse Uponor.

Pentru dimensiuni teava: 15 – 20 mm

Capacitate capse: 105 bucati

Greutate: 3.1 kg

Exemplu utilizare:

67. DESFASURATOR TEAVA cod: 59US0003

Se utilizeaza pentru desfasurarea colacilor de teava. Simplifica si reduce timpul necesar aceastei operatii; totodata se evita deteriorarea tevii care s-ar produce in cazul desfasurarii pe pardoseala.

Mentionam ca produsele prezentate mai sus inlocuiesc produsele similare comercializate in prezent, dupa urmatoarea corespondenta a codurilor:

4. TIPURI DE APLICATII (SISTEME)

In functie de modul de prindere a tevii in sapa de beton, cu componentele Uponor descrise mai sus se pot realiza 5 tipuri de sisteme:

Prindere pe placa cu nuturi Tecto

- componente: 59UP0001 / 59UP0002

Caracteristici:

cel mai redus timp de montaj (asezarea placilor de izolatie este facilitata de marginile de imbinare iar fixarea tevii se face prin simpla presare pe placile cu nuturi)

pentru teava de pana la 17 mm

cost mai ridicat decat in cazul celorlalte sisteme

Prindere pe sina de cleme lipita pe rola de izolatie

- componente: 59UF0005 + 59UP0003

Caracteristici:

timp redus de montaj (rolele se desfasoara pe pardoseala mai repede decat placile Tecto, iar sinele au banda autoadeziva pentru lipirea pe izolatie)

flexibilitate (in taiarea placilor si dispunerea sinelor)

pentru teava de pana la 20 mm

cost relativ ridicat (similar cu Tecto)

Prindere cu capse pe rola de izolatie plana

- componente: 59UF0003 + 59UP0003

Caracteristici:

timp mediu de montaj (capsele se pot fixa cu ajutorul dispozitivului dedicat, ce reduce semnificativ durata)

flexibilitate (in taiarea placilor si dispunerea agrafelor)

pentru teava 16 - 20 mm

cost mediu

Prindere cu clipsuri pe plasa de sarma

- componente: 59UA0003 / 59UA0004 + 59UF0001 / 59UF0002 + 59UP0003

Caracteristici:

teava este acoperita de sapa pe toata suprafata

plasa de sarma are si rol de armare

timp de montaj relativ ridicat

pentru teava 16 - 20 mm

cost redus (se poate utiliza si cu izolatie simpla de polistiren)

Prindere cu sarma pe plasa de sarma

componente: 59UA0003 / 59UA0004 + 59UF0004

Caracteristici:

cel mai scazut cost (se poate utiliza si cu izolatie obisnuita de polistiren)

plasa de sarma are si rol de armare

timp de montaj ridicat

pentru teava de pana la 25 mm

5. ARGUMENTE DE VANZARE

Uponor este principalul furnizor de incalzire in pardoseala din Europa;

Componentele sunt produse in fabricile Uponor din Germania si Suedia;

Se utilizeaza teava Pex-A, cel mai rezistent si flexibil tip de teava Pex;

Produsele au in general caracteristici superioare produselor concurente din piata (strat aditional de PE la tevi, caserarea placilor de sistem, profile de trecere, cutii reglabile pe inaltime, unitati de pompare cu control electronic, s.a.);

Toate componentele au fost proiectate pentru a forma un sistem, fiind perfect compatibile;

Componentele acopera o gama larga de aplicatii, de la cele casnice la proiectele industriale;

Calitatea produselor este incontestabila; garantia oferita de producator este de 10 ani;

Uponor garanteaza imbinarile in sapa si de asemenea ofera o garantie pentru buna functionare a sistemului de 10 ani;

Pretul pe sistem este mai mic cu 10-20% fata de principalul competitor (Rehau) (in cazul sistemului cu placa cu nuturi diferenta este de 15%).

Exemplu diferenta la pret lista Romstal – Rehau:

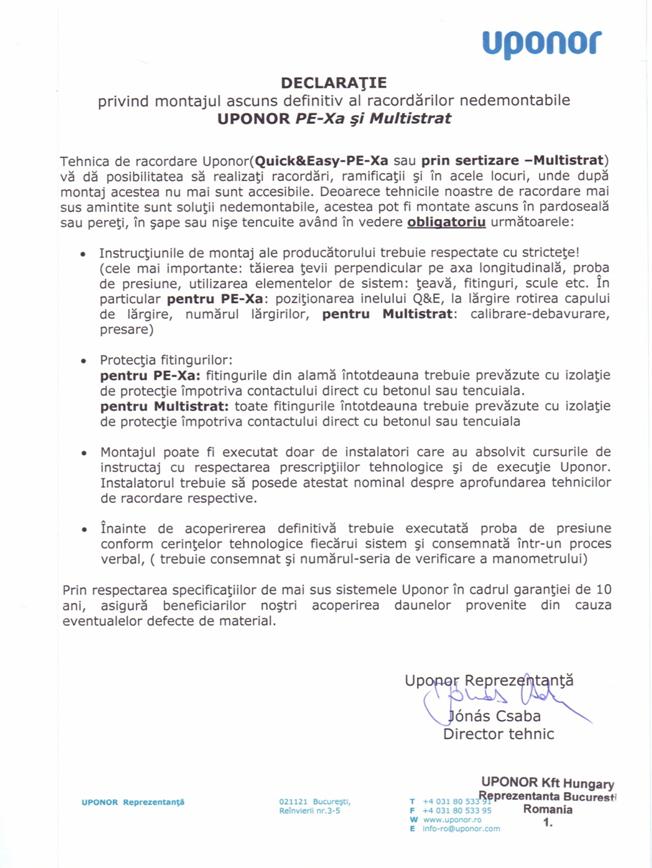

Declaratie de garantare a imbinarilor in sapa Uponor:

Garantia pe sistem:

Suplimentar fata de garantia pe produse de 10 ani, Uponor ofera si o garantie pentru functionarea in bune conditii a SISTEMULUI de incalzire in pardoseala. Pentru toate sistemele realizate cu componente Uponor, daca au fost respectate instructiunile de montaj, Uponor garanteaza 10 ani functionarea sigura si fara probleme a sistemului. Astfel, daca pe parcursul functionarii sistemului, acesta de defecteaza, pe langa inlocuirea componentelor defecte, Uponor suporta si toate cheltuielile aferente repunerii sistemului in stare de functionare (inclusiv refacerea sapei, a finisajului pardoselii si a instalatiilor deteriorate de functionarea necorespunzatoare a sistemului de incalzire in pardoseala.
