INSTALATII DE INCALZIRE IN PARDOSEALA

ALCATUIREA SISTEMULUI

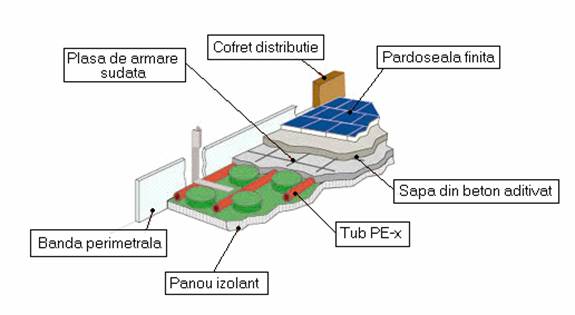

In esenta, o astfel de instalatie consta in inglobarea unei serpentine, prin care circula apa calda, intr-o sapa de beton turnata peste un strat de material izolator asezat pe placa de beton, asa cum se ved 19119n1314t e in imaginea urmatoare :



In sapa de beton ... Dar si in pardoseala din lemn

Pardoseala incalzitoare se compune din:

a)     strat izolator

Este realizat din polistiren expandat caserat cu folie de polietilena si se poate prezenta sub doua forme:

cu ambele fete plane

cu fata inferioara plana si cea superioara profilata (preformata)

In functie de tipul placilor izolatoare difera modul de fixare a tubului prin care circula apa calda . Astfel pe placile plane tubul se fixeaza fie cu capse speciale care se infig in masa polistirenului fie cu clipsuri atasate pe o plasa metalica asezata pe stratul de polistiren. Pe placile preformate nu este necesara o alta fixare, tubul fiind blocat in relieful placii. In imaginile urmatoare se prezinta aceste modalitati de fixare.

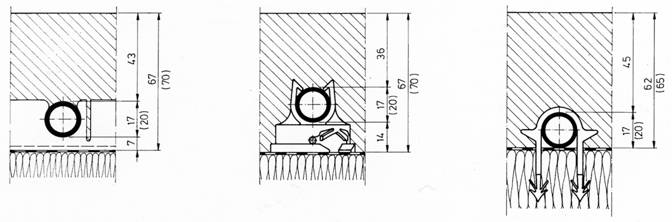

Fixare in placa Fixare cu clipsuri Fixare cu capse infipte

Preformata speciale in polistiren

Exemplu de fixare Clips special Capsa de fixare prin

pe placa preformata  infigere in polistiren

b)     tubul

Majoritatea furnizorilor de sisteme de pardoseala ofera tuburi din polietilena reticulata, cu bariera antioxigen. Diametrele uzuale nu depasesc 20 de mm exterior , cu grosimea peretelui de 2 mm. La lucrari speciale (hale, platforme exterioare, etc) diametrele pot ajunge pana la 32 mm.

Aceste tuburi se caracterizeaza printr-un foarte bun comportament la cald, fiabilitate mare (min. 50 ani ), flexibilitate, buna rezistenta la temperaturi coborate (pana la -500 C).

Tuburile se livreaza in colaci de 120 sau 200 m lungime.

O alta varianta o reprezinta tubul multistrat (tip PEXAL), ale carui caracteristici il fac potrivit pentru astfel de instalatii. In plus, faptul ca este lipsit de memorie (curbele isi pastreaza forma) faciliteaza considerabil montajul si permite utilizarea fara probleme a placilor de polistiren cu fete plane, sensibil mai ieftine decat cele preformate. Diametrele uzuale sunt cele de 16 si 20 mm.

Dispunerea tubului se poate face in mai multe moduri, dupa cum se vede in imaginile urmatoare :

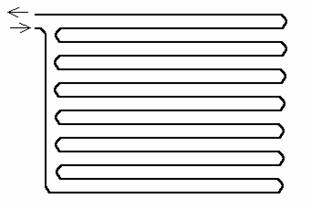

Serpentina simpla

Serpentina dubla

Serpentina spiralata

In mod obisnuit, pasul (distanta intre doua tuburi paralele) are valori cuprinse intre 5 si 30 cm, depinzand de incarcarea termica a pardoselii, temperatura admisa la suprafata acesteia, destinatia incaperii etc.

c) plasa metalica sudata

Are dublu rol:

armarea sapei de beton

repartizarea cat mai uniforma a caldurii pe suprafata pardoselii

In general are ochiuri de 5 x 5 sau 10 x10 cm, iar sarma are diametrul de 2 4 mm, zincata.

d)     sapa de beton

Are grosimea de 45 - 60 mm si inglobeza tubul si plasa metalica.

La prepararea betonului se folosesc aditivi speciali care confera sapei o rezistenta sporita si o buna prelucrabilitate in faza de turnare.

e)     banda perimetrala

Este o banda izolatoare, de grosime mica (cca 8 mm), elastica, care separa pardoseala incalzitoare de pereti, permitand dilatarile.

Ansamblul distribuitor - colector cuprinde:

distribuitor cu robineti

colector cu detentori pentru reglaj

robineti de separatie

dezaerisitoare

robineti de golire

caseta

aparate de masura (termometre, debitmetre)

In functie de situatie, in acelasi cofret se poate gasi pompa de circulatie, vana de amestec sau ventil de reglaj cu cap termostatic.

Exemple in imaginile de mai jos:

Ansamblu de distributie cu 6 circuite (cu ventile de reglaj si termometre de retur pe fiecare circuit), fabricatie CALEFFI.

Ansamblu distribuitor / colector, echipat cu ventile de reglaj si debitmetre pe fiecare circuit (CALEFFI).

Instalatia de automatizare reprezinta ansamblul componentelor ce concura la realizarea parametrilor de temperatura proiectati si consta in:

- Regulatoare

- Sonde de temperatura

- Vane de amestec

- Ventile de reglaj cu cap termostatic

In functie de furnizori exista o gama diversificata de astfel de echipamente. Cateva exemple in imaginile de mai jos:

Grup de reglaj Thermorama (PRANDELLI)

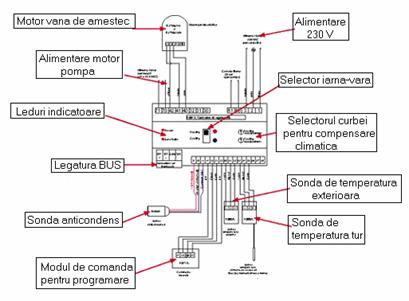

Regulator GIACOMINI si schema de conexiuni

Ansamblu de reglaj si distributie pentru instalatie mixta (pardoseala si radiatoare) RBM

Ansamblu CALEFFI cu reglajul temperaturii la punct fix

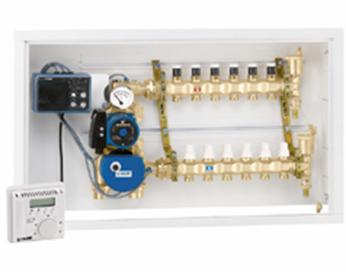

Ansamblu CALEFFI cu reglaj cu compensare climatica si cronotermostat de ambianta.
