7.1.1. Domeniul de aplicare

Prescriptiile particulare ale acestui capitol se aplica instalatiilor electrice din incaperi cu cada de baie fixa (cada de baie) sau dus si zonelor invecinate, conform sandardului SR HD 60364 - 7 - 701. Prescriptiile 222d37c se aplica si cabinelor prefabricate cu cada de baie sau dus, pentru care se va consulta si standardul EN 60335 - 2 - 105. Prescriptiile nu se aplica pentru incaperi cu cada de baie sau dus pentru tratament medical si nici pentru dusurile de urgenta utilizate in industrie sau laboratoare.

7.1.2. Descrierea volumelor

Pentru aplicarea acestor prescriptii trebuie luate in considerare volumele descrise mai jos.

Pentru cabinele prefabricate cu cada de baie sau dus, volumele sunt aplicabile in situatia cand cada de baie sau dusul sunt pregatite a fi utilizate.

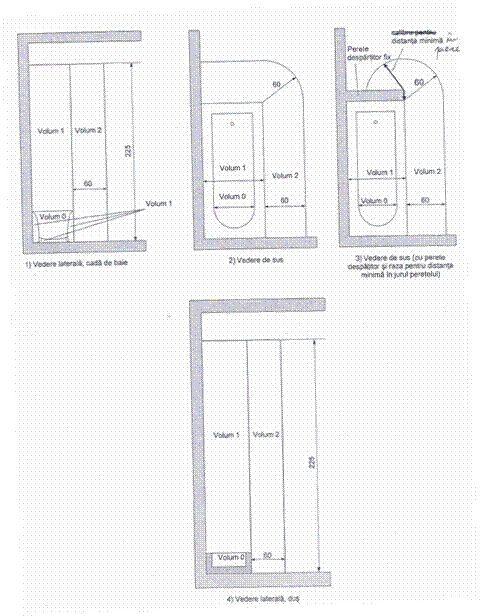

Volumul 0 este zona din interiorul cazii de baie sau al bazinului dusului (fig. 7.1.1).

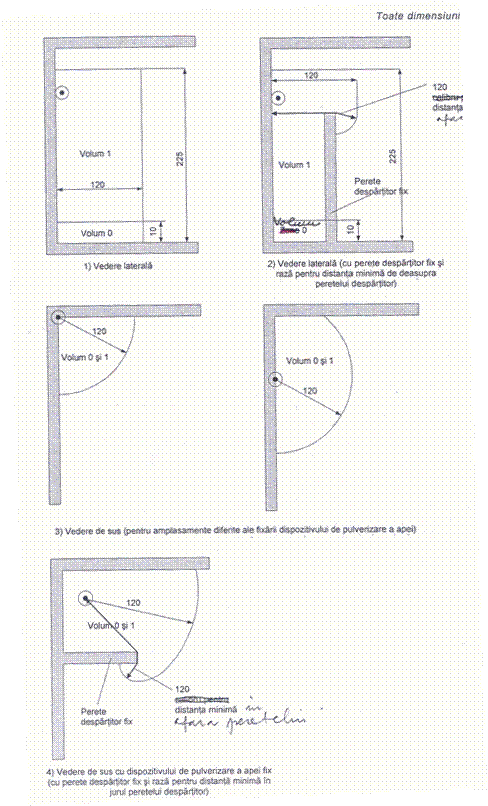

Pentru dusuri fara bazin, inaltimea volumului 0 este de 10 cm si marimea suprafetei sale este aceeasi cu suprafata orizontala a volumului 1 (fig. 7.1.2).

Volumul 1 este limitat de:

a-      nivelul finisat al pardoselii si plafonul orizontal corespunzator pozitiei celei mai inalte a capului de dus fix sau a dispozitivului de pulverizare a apei sau de planul orizontal situat la 225 cm deasupra nivelului finisat al pardoselii; se va adopta varianta ce corespunde distantei celei mai mari dintre acestea;

b-     suprafata verticala:

care circumscrie cada de baie sau bazinul dusului (fig. 7.1.1);

la o distanta de120 cm de capul de dus fixat pe un perete sau pe un plafon, pentru dusuri fara bazin (fig. 7.1.2).

Volumul 1 nu trebuie sa includa volumul 0.

Volumul situat sub cada de baie sau bazinul dusului se considera ca apartine volumului 1.

Volumul 2 este limitat de:

a-      nivelul finisat al pardoselii si planul orizontal corespunzator pozitiei celei mai inalte a capului dusului fix sau a dispozitivului de pulverizare a apei sau de planul orizontal situat la 225 cm deasupra nivelului finsat al pardoselii;

b-     suprafata verticala exterioara la limita volumului 1 si de suprafata verticala paralela la o distanta de 60 cm de marginea volumului 1 (fig. 7.1.1).

Pentru dusurile fara bazin, nu exista volumul 2, dar este asigurat un volum 1 marit prin dimensiunea pe orizontala de 120 cm (fig. 7.1.2).

Plafoanele orizontale sau inclinate, peretii cu sau fara ferestre, usile, pardoselile si peretii fixi pot limita dimensiunile incaperilor cu cada de baie sau dus, precum si a volumelor lor. Daca dimensiunile definite de peretii fixi sunt mai mici decat dimensiunile volumelor corespunzatoare, de exemplu peretii despartitori cu o inaltime mai mica de 225 cm, trebuie sa fie luata in considerare distanta minima pe verticala si orizontala (fig. 7.1.1, 7.1.2).

Pentru echipamentele electrice aflate pe pereti sau pe plafoanele care limiteaza volumele specificate si care fac parte din suprafata peretelui sau a plafonului, se aplica prescriptiile pentru volumul respectiv.

Protectia impotriva socurilor electrice

Sunt interzise masurile de protectie care asigura o protectie de baza, impotriva atingerilor directe conform subcap. 4.1.: obstacole si amplasarea in afara zonei de accesibilitate la atingere.

De asemenea sunt interzise masurile de protectie impotriva atingerilor indirecte conform subcap. 4.1: amplasamente care nu sunt conducatoare si protectie prin legatura echipotentiala locala care nu este legata la pamant.

Protectia prin separare electrica trebuie sa fie utilizata numai pentru circuite care alimenteaza un singur receptor sau o singura priza de curent.

Protectia impotriva sarcinilor electrice poate fi realizata prin utilizarea tensiunilor foarte joase (TFJS si TFJP).

Unde se foloseste TFJS si TFJP, protectia impotriva atingerii directe in volumele 0, 1 si 2 trebuie sa fie asigurata pentru toate echipamentele electrice prin:

bariere sau carcase care asigura un grad de protectie cel putin IP XX B sau IP 2X, sau prin

izolatia capabila sa reziste la tensiunea de incercare de 500 V c.a. valoare efectiva, timp de 1 min.

Protectia suplimentara se va asigura prin utilizarea de dispozitive de protectie la curent diferential rezidual (DDR) si prin utilizarea legaturilor echipotentiale suplimentare.

In incaperile cu cada de baie sau dus trebuie sa se asigure protectia tuturor circuitelor cu unul sau mai multe dispozitive de protectie la curent diferential rezidual (DDR) cu un curent nominal diferential rezidual care sa nu depaseasca 30 mA.

Utilizarea unui astfel de dispozitiv DDR nu este necesara pentru circuitele:

care folosesc ca masura de protectie "separarea electrica , daca orice circuit alimenteaza un singur receptor;

care folosesc ca masura de protectie "tensiunea foarte joasa TFJS si TFJP".

Legatura echipotentiala suplimentara poate fi montata in exteriorul sau in interiorul incaperii cu cada de baie sau dus, de preferat in apropierea punctului de intrare al elementelor conductoare exterioare accesibile in aceste incaperi.

Sectiunea conductoarelor acestei legaturi echipotentiale locale trebuie sa fie conform subcap. 5.4. Exemple de posibile elemente conductoare exterioare:

partile metalice ale sistemelor de alimentare cu apa si ale sistemelor de ape uzate;

partile metalice ale sistemelor de incalzire si ale sistemelor de conditionare a aerului;

partile metalice ale sistemelor de alimentare cu gaz;

elementele metalice accesibile ale structurii.

Conductele de metal cu manta de plastic nu este necesar sa fie conectate la legatura echipotentiala locala suplimentara, cu conditia sa nu fie accesibile in incapere, chiar daca acestea sunt conectate la elemente conductoare accesibile nelegate la pamant.

In cazurile in care o cladire nu are o legatura echipotentiala principala, urmatoarele elemente conductoare exterioare care intra intr-o incapere cu cada de baie sau dus trebuie sa faca parte dintr-o legatura echipotentiala suplimentara:

parti metalice ale sistemelor de alimentare cu apa potabila si ale sistemelor de ape uzate;

parti metalice ale sistemelor de incalzire si ale sistemelor de conditionare a aerului;

parti metalice ale sistemelor de alimentare cu gaz.

7.1.4. Alegerea si montarea echipamentului electric

Echipamentul electric specificat la cap. 7.1.4.3. si 7.1.4.4. trebuie sa aiba cel putin urmatoarele grade de protectie:

in volumul 0 : IPX7

in volumul 1 : IPX4

in volumul 2 : IPX4

Aceasta prevedere nu se aplica prizelor pentru aparatele de ras conform EN  61558 - 2 - 5, instalate in volumul 2 si unde stropirea directa de la dusuri este putin probabila.

Echipamentul electric supus jeturilor de apa (ex. la baile publice, in scop de curatat), trebuie sa aiba un grad de protectie de cel putin IPX 5.

Sisteme de pozare

a.       Sistemele de pozare care alimenteaza echipamentul electric din volumele 0, 1 sau 2 si sunt montate pe peretii care limiteaza aceste volume trebuie sa fie montate fie pe perete, fie incastrate in perete la o adancime de minim 5 cm.

Sistemele de pozare care alimenteaza receptoare utilizate in volumul 1 trebuie sa fie montate:

fie pe un traseu vertical pe deasupra, fie pe un traseu pe orizontala prin perete, prin spatele aparatului, cand echipamentul este fixat pe perete deasupra cazii de baie (de ex. aparatele pentru incalzirea apei);

fie pe verticala pornind de la sol sau pe orizontala prin peretele adiacent, cand echipamentul este amplasat in spatiul de sub cada de baie.

b.      Toate sistemele de pozare pentru celelalte circuite incastrate, inclusiv accesoriile lor, aflate in pereti sau in peretii despartitori care limiteaza un volum 0, 1 sau 2 trebuie sa fie montate la cel putin 5 cm adancime (in suprafata peretelui care limiteaza volumul).

c.       Daca "a sau b" nu sunt indeplinite, sistemele de pozare pot fi montate daca:

circuitele sunt protejate fie prin una dintre masurile de protectie TFJS sau TFJP, fie prin separarea  electrica, sau

circuitele sunt protejate cu protectie suplimentara prin echipare cu DDR cu un curent diferential rezidual care nu depasesete 30 mA; astfel de circuite trebuie sa contina un conductor de protectie, sau

cablurile sau conductoarele care au incorporat un invelis metalic legat la pamant conform prescriptiilor pentru conductor de protectie al circuitului respectiv, sau cablurile sau conductorele sunt in jgheaburi de cabluri sau tuburi legate la pamant care corespund prescriptiilor pentru conductor de protectie, sau este utilizata o izolatie concentrica, sau

cablurile sau conductoarele echipate cu o protectie mecanica, de ex. tub metalic, care sa previna penetrarea cablului de cuie, suruburi, burghie si similar.

Montarea aparatelor de comutatie, de comanda si a accesoriilor

Aparatele de comutatie, de comanda si accesoriile pot fi instalate astfel:

in volumul 0 : niciunul;

in volumul 1 : doze si dispozitive de fixare pentru alimentarea receptoarelor, permise in volumele 0 si 1, conform art. 7.1.5;

accesorii ale circuitelor protejate prin TFJS sau TFJP cu o tensiune nominala care nu depaseste 25 V c.a. sau 60 V c.c., inclusiv prizele de curent; sursa de alimentare trebuie instalata in afara volumelor 0 si 1;

in volumul 2 : accesorii, altele decat prizele de curent;

accesorii ale circuitelor protejate prin TFJS sau TFJP, inclusiv prizele de curent; sursa de alimentare trebuie instalata in afara volumelor 0 si 1;

alimentare pentru aparatele de ras conform EN 61558 - 2 - 5;

accesorii, inclusiv prizele de curent pentru echipamentul de semnalizare si de comunicatie, daca acest echipament este protejat prin TFJS sau TFJP.

Pentru montarea aparatelor de comutatie, de comanda si a accesoriilor, se aplica prevederile art. 7.1.4.2 b cu privire la grosimea ramasa a peretelui, daca grosimea ramasa este suficienta.

Receptoare electrice

In volumul 0, receptoarele nu pot fi instalate decat daca:

sunt in conformitate cu standardul corespunzator si sunt indicate pentru utilizare in acest volum prin instructiunile de utilizare si de montare ale fabricantului;

sunt fixe si conectate in mod permanent si

sunt protejate prin TFJS sau TFJP cu o tensiune nominala care nu depaseste 12 V c.a. sau 30 V c.c.

In volumul 1, trebuie instalate numai receptoare fixe si conectate permanent. Echipamentul trebuie sa fie indicat pentru instalare in volumul 1 potrivit instructinilor de utilizare si de montare ale fabricantului.

Astfel de receptoare electrice sunt:

cazile de baie cu jeturi;

pompele pentru dusuri;

echipament protejat prin TFJS sau TFJP cu o tensiune nominala care nu depaseste 25 V c.a. sau 60 V c.c.;

echipament de ventilatie;

stative de uscat prosoape;

aparate de incalzire a apei;

corpuri de iluminat.

Sisteme de incalzire electrica a pardoselii

Pentru sistemele de incalzire electrica a pardoselii se vor utiliza numai cabluri de incalzire sau filme de incalzire flexibile, care sa corespunda standardelor de produs. Acestea pot fi montate numai daca au o manta metalica sau o carcasa metalica sau o grila metalica cu ochiuri fine care sa fie conectate la conductorul de protectie al circuitului de alimentare, cu exceptia cazului in care sistemul de incalzire al pardoselii este asigurat cu masuri de protectie TFJS.

Pentru sistemele de incalzire electrica ale pardoselii este interzisa masura de protectie prin "separare electrica".
