METODA DRUMUIRII POLIGONOMETRICE
Punctele de trasat C1, C2, C3… ale constructiei ce trebuie realizate se includ intro drumuire proiectata (drumuire poligonometrica) care se poate sprijini la capete pe punctele retelei de sprij 222h72c in A, D (figura 4.11).
Aceasta metoda este recomandata la trasarea axelor drumurilor si cailor ferate, la trasarea axelor galeriilor (de aductiune a apei, metrou, tuneluri) a canalelor magistrale si a retelelor tehnico-edilitare.
![]() |

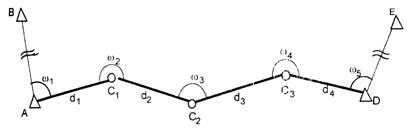

Fig. 4.11 - Metoda drumuirii poligonometrice
de sprijin (A, B, D, E) si de coordonatele din proiect ale punctelor C1, C2, C3… utilizand relatiile (5.1), (5.2) si (5.3).
Trasarea se face prin metoda
coordonatelor polare aplicand succesiv pe teren punctul C1, (din
punctul de sprijin A, fata de directia de referinta
AB), C2 (din punctul C1 trasat anterior, aplicand si d2), samd. Pentru control, trebuie ca
punctul D trasat din C3 sa
coincida cu pozitia pe teren a punctului corespunzator din
reteaua de sprijin (iar unghiul
care se va masura
din punctul D sa coincida cu cel determinat din coordonate).
In cazul trasarii axelor galeriilor este posibil ca trasarea sa inceapa concomitent din cele doua capete ale galeriei, strapungerea acesteia efectuanduse undeva pe traseul drumuirii proiectate.
Precizia metodei
Abaterea standard admisa la trasarea punctelor prin aceasta metoda se obtine in functie de abaterea maxima admisa (1:10):
in cazul drumuirilor poligonometrice suspendate (in vant), cand punctul cel mai slab este la capatul drumuirii vom avea:
(4.19)
in cazul drumuirilor poligonometrice sprijinite la capete punctul cel mai slab de determinat se gaseste la mijlocul drumuirii, abaterea standard de pozitie a acestui punct fiind egala cu jumatate din abaterea standard a punctului final:
(4.20)
In acest ultim caz, cel mai
des intalnit in activitatea practica si cel mai de preferat, abaterea
standard efectiva se poate obtine:
in cazul drumuirilor poligonometrice
intinse (unghiurile ), cu relatia:
(4.21)
in cazul drumuirilor poligonometrice incovoiate, cu relatia:
(4.22)
In aceste relatii:
– reprezinta
abaterile standard de trasare ale distantelor d (laturile drumuirii);
– reprezinta
abaterea standard de trasare ale unghiurilor orizontale;
Di,g –
reprezinta distanta de la punctul i pana la centrul de greutate
al drumuirii incovoiate ;
n – reprezinta numarul laturilor drumuirii.
|
