OTELUL IN CONSTRUCTII - partea a 2-a

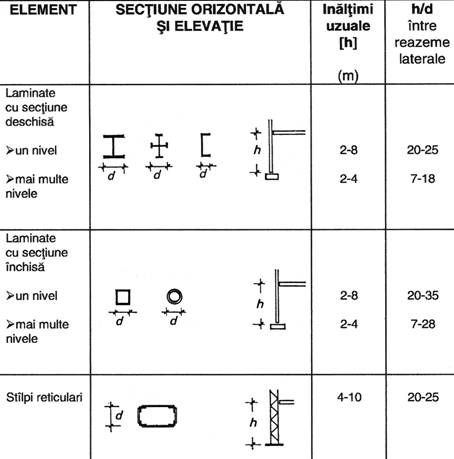

Stâlpi-variante de alcatuire
profil laminat I sau H
teava cu sectiune circulara sau rectangulara
profile si/sau table asociate pentru a forma sectiuni compuse

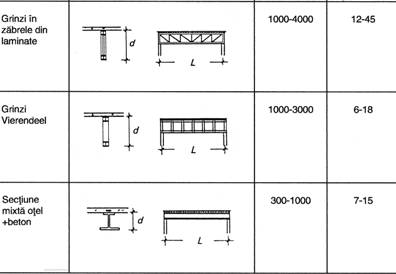

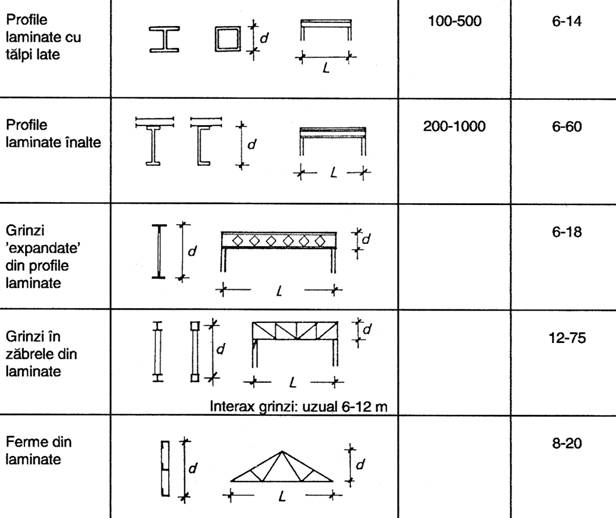

grinzi-variante de alcatuire
grinzi cu inima plina
grinzi reticulare (în zabrele)
grinzi în zabrele
talpa superioara
talpa inferioara
montanti si/sau diagonale
noduri
-talpile si barele de inima - profile laminate (L, U), tevi (circulare sau rectangulare), îmbinate prin sudura
-nodurile - cu ajutorul unor "gusee"
noduri (îmbinari)
-concepute în raport cu doua exigente:
de ordin static, privind transmiterea corecta a solicitarilor
de executie, privind facilitatea montajului
clasificarea nodurilor stâlp - grinda
grinda - grinda
stâlp - fundatie
noduri de tip articulatie (bulonare)
noduri rigide (bulonare, sudare)

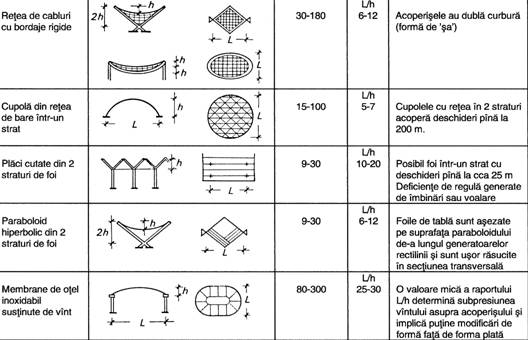

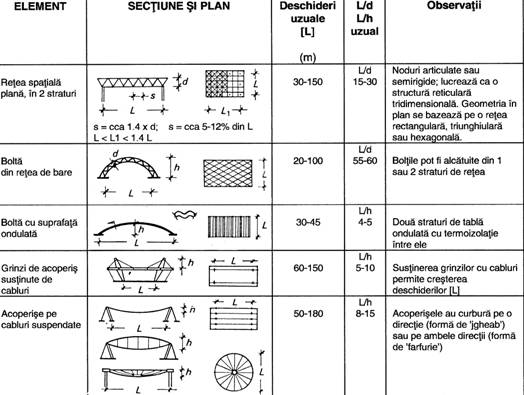

conceptii structuralede ansamblu
constructii cu cadre articulate - structura mai instabila, necesita contravântuiri pentru împiedicarea deformatiilor excesive
constructii cu cadre rigide - toate elementele portante participa la preluarea eforturilor din încarcari verticale si orizontale

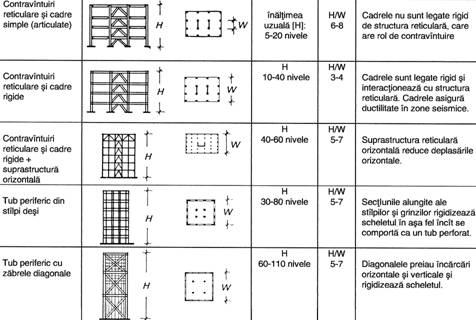

sisteme de contravântuire
contravântuiri verticale - rol de a prelua fortele orizontale (vânt sau cutremure) si de a le transfera la fundatii
contravântuiri orizontale - rol de a limita deformatiile si de a transmite fortele orizontale la contravântuirile verticale
contravântuiri verticale
elemente rigide plane
pereti din b.a. sau zidarie (pentru constructii mici)
panouri cu structura reticulara din otel
elemente rigide spatiale
tuburi din b.a. (zidarie)
tuburi cu structura reticulara din otel

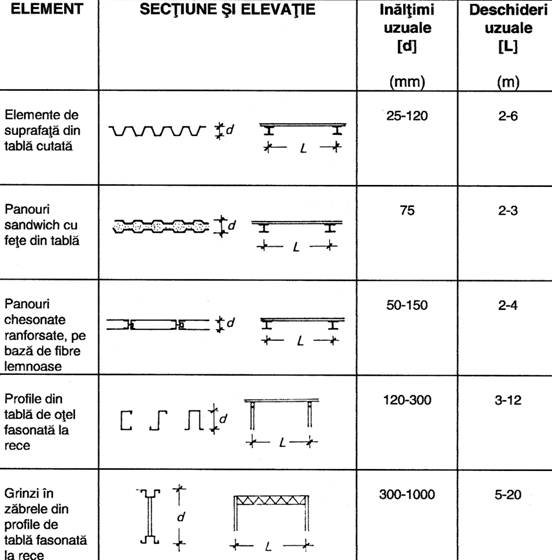

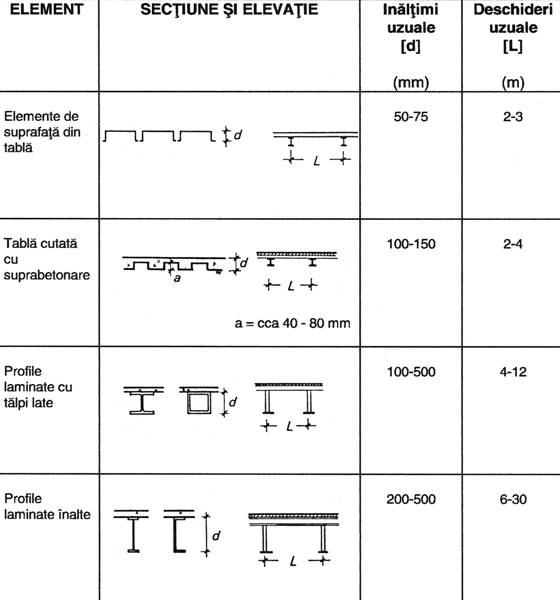

plansee
cu tabla cutata
ceramice
cu nervuri din beton armat precomprimat
cu placa de beton armat monolit sau prefabricat
plansee cu tabla cutata
placa de b.a. cu cofraj pierdut din tabla
placa mixta otel - beton
placa alveolara
pereti de închidere
sisteme usoare - pereti cortina (sisteme prefabricate, cu montaj uscat)
sisteme grele - zidarii sau sisteme prefabricate (panouri într-un unic strat sau alcatuiri multistrat)

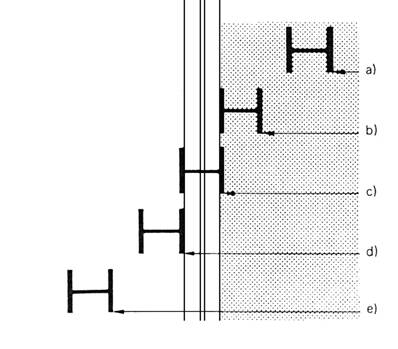

pozitia peretilor cortina în raport cu structura
a)stâlp interior izolat
b)stâlp la fata interioare a peretelui cortina
c) stâlp integrat fatadei
d) stâlp adosat fetei exterioare a fatadei
e) stâlp exterior izolat
pereti de compartimentare
zidarie
beton
sisteme usoare cu montaj uscat (placi de gips carton)
compartimentari demontabile, amovibile sau mobile
|
