OTELUL IN CONSTRUCTII
metalul īn constructii
fonta, fier forjat (sec. 18
fier (sec. 19
otel
diferenta dintre fonta, fier si otel
este determinata de continutul de
carbon
fonta
casanta
-se toarna īn forme
-rezistenta mare la compresiune
fierul
material dur
maleabil
elastic
ductil
rezista bine la īntindere
otelul
-se obtine din minereul de fier printr-o succesiune de operatii:
separarea fierului
transformarea fierului brut īn otel, prin eliminarea impuritatilor
reducerea continutului de carbon
-material izotrop (poate fi solicitat la fel īn toate directiile, atāt la īntindere cāt si la compresiune)
clasificarea otelurilor in functie de rezistenta la īntindere marca otelului
OL - otel normal pentru constructii metalice, denumit si otel "moale" sau "ductil"
OL - otel de īnalta rezistenta pentru constructii metalice
caracteristici fizice greutatea specifica:
otel: 7.85 - 8.00 kN/m3
aliaj usor de aluminiu: 2.70 kN/m3
caracteristici mecanice
maleabilitatea
elasticitatea
plasticitatea
duritatea
tenacitatea
sudabilitatea
fragilitatea
coroziunea
maleabilitatea
-proprietatea anumitor metale de a se deforma la rece sau la cald fara a se rupe si de a putea fi trase īn foi subtiri
-otelul utilizat pentru structurapoate avea o deformatie de 20%īnainte de rupere
elasticitatea
-proprietatea corpurilor care, deformāndu-se sub actiunea unei forte, tind sa revina la forma initiala atunci cānd forta īnceteaza sa mai actioneze
plasticitatea
-aptitudinea anumitor metale care, deformāndu-se sub actiunea unei forte, īsi conserva deformatia atunci cānd forta īnceteaza sa mai actioneze
duritatea
-caracteristica metalelor de a rezista la diferite actiuni mecanice
tenacitatea
-proprietatea unui metal de a putea suporta simultan, fara daune, eforturi ridicate si alungiri mari
sudabilitatea
-proprietatea pe care o poseda unele metale de a se uni īntre ele atunci cānd sunt aduse la temperatura de fuziune
fragilitatea
-caracteristica metalelor "casante de a se rupe brutal īn anumite conditii, cum ar fi temperaturile scazute
coroziunea
-fenomen electrochimic ce conduce la formarea de oxizi; degradarea (lenta) a
pieselor metalice īn mediu umed si īn prezenta oxigenului
-protectie
*prin aplicare de vopsitorii sau diverse straturi protectoare
sensibilitate la foc
īsi pierde rapid rezistenta la temperaturi relativ joase (400 - 600o C)
prin conductivitatea sa termica mare, risca sa propage incendiul

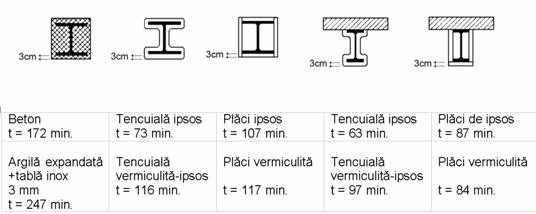

protectia la foc
beton
ipsos
tencuieli termoizolante din: vermiculita, perlita, fibre minerale, etc. + liant (frecvent ciment sau ipsos)
vopsele intumescente (termospumante)
otelurile speciale
oteluri inoxidabile
oteluri patinabile
oteluri refractare
oteluri speciale de īnalta rezistenta
otelurile inoxidabile
-rezistenta chimica mult superioara otelului obisnuit, datorita alierii cu alte metale cum ar fi crom, vanadium, molibden sau cupru
-duritate mare
otelurile patinabile
-īn anumite conditii de expunere, au proprietatea de a se acoperi progresiv cu un strat protector de oxizi care le confera o buna rezistenta la coroziune
otelurile refractare
aliaj cu crom-nichel sau crom-molibden
-se utilizeaza pentru confectionarea unor elemente supuse la temperaturi īnalte (tuburi de cazane, rezervoare, furnale, etc.)
otelurile speciale de īnalta rezistenta
-mai dificil de sudat datorita continutului ridicat de carbon
-utilizate īn cazuri particulare, cum ar fi precomprimarea
produse din otel
oteluri laminate
oteluri trase sau trefilate
oteluri turnate
oteluri forjate
produse uzinate
asamblarea elementelor din otel
mecanice: cu "tije" - nituri
- buloane
coezive: prin sudare
prin īncleiere
aspecte de proiectare a constructiilor din otel
forma rationala a elementelor structurale
caracteristicile nodurilor
tipul de structura si schema statica asociata
verificarea prin calcul a rezistentei si stabilitatii structurii
alcatuirea īnchiderilor si compartimentarilor
aspecte de proiectare a constructiilor din otel
-alegerea rationala a formelor elementelor structurale (grinda, stālp, tirant, etc.) se bazeaza pe cāteva notiuni fundamentale de statica si rezistenta materialelor

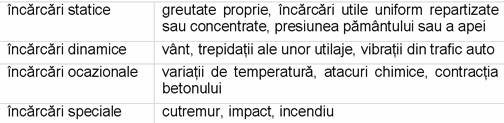

clasificarea īncarcarilor
principii de dimensionare
rezistenta la solicitari
stabilitatea locala si de ansamblu a structurii
limitarea deformatiilor

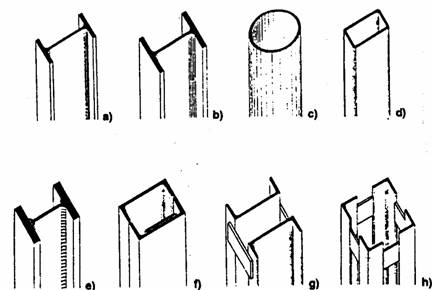

stālpi-variante de alcatuire
profil laminat I (a) sau H (b)
teava cu sectiune circulara (c) sau rectangulara (d)
profile si/sau table asociate pentru a forma sectiuni compuse (e, f, g, h)
grinzi-variante de alcatuire
grinzi cu inima plina
grinzi reticulare (īn zabrele)

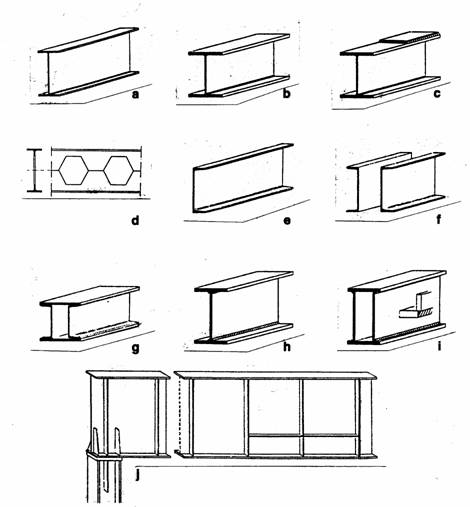

grinzi cu inima plina
profile laminate I (a) sau H (b), eventual ranforsate cu platbande sudate (c)
grinzi 'expandate' obtinute din profile I (d)
profile U cāte unul (e) sau cāte doua cuplate (f) - pentru grinzi de bordaj sau de planseu ranforsare cu platbande (g)
sectiuni compuse din laminate sudate (h, i, j) cu inima rigidizata cu nervuri (k)

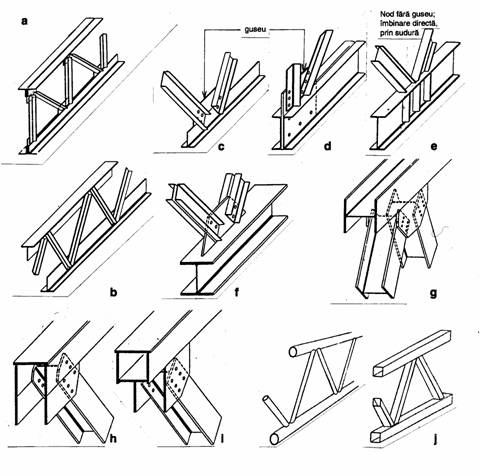

grinzi īn zabrele
talpa superioara
talpa inferioara
montanti si/sau diagonale
noduri
talpile si barele de inima
profile laminate (L, U)
tevi, cu sectiune circulara sau rectangulara, īmbinate direct, prin sudura (j)
nodurile - realizate cu ajutorul unor "gusee" (c - i)
|
