A.          Cofrarea fundatiilor

Principalele operatiuni pentru cofrarea fundatiilor sunt:

trasarea sapaturii;

executarea sapaturii la cota din proiect;

trasarea fundatiilor;

baterea montantilor;

baterea tarusilor la pozitiile din proiectul tehnologic;

asezarea panourilor de cofraj (varianta 1 - cu placaj sau varianta 2 - din cherestea);

asigurarea verticalitatii panourilor de cofraj;

prinderea tirantilor de montanti;

introducerea distantierilor si strangerea tirantilor pentru asigurarea rezemarii panourilor pe distantieri;

montarea spraiturilor si prinderea lor cu scoabe de tarus si montanti;

Cofrarea unei fundatii cu panouri din lemn

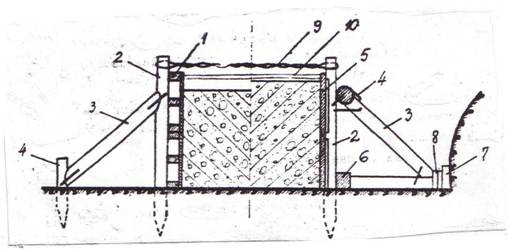

1 - panou cu placaj; 2 - montant; 3 - sprait; 4 - tarus; 5 - panou din cherestea; 6 - grinda; 7 - dulap; 8 - pene; 9 - tirant; 10 - distantier

B. Cofrarea unui stalp cu panouri metalice

Principalele operatiuni tehnologice sunt:

trasarea stalpului;

montarea armaturii (de regula carcasa preasamblata) cu ajutorul macaralei);

asezarea calotilor de baza;

montarea primului rand de panouri pe calotii de baza;

pozitionarea calotilor intermediary;

montarea urmatorului rand de panouri;

pozitionarea calotilor de capat peste ansamblul caloti intermediari - panouri, pana la obtinerea inaltimii dorite.

Observatie:

Inaltimea cofrajului poate fi obtinuta cu exactitate fie prin utilizarea unor dulapi de completare la partea superioara, din lemn, fie prin realizarea unei inaltimi de cofraj mai mari cu indicarea la interior a cotei superioare a stalpului.

fixarea cofrajului cu tensori;

Cofrarea unui stalp cu panouri metalice

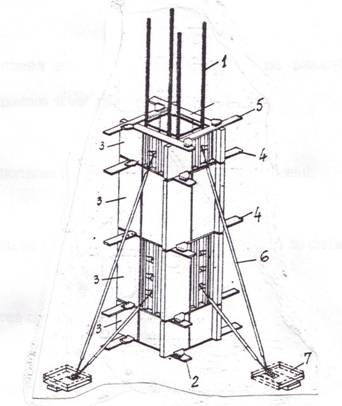

1 - armatura; 2 - calot de baza; 3 - panou; 4 - calot intermediar; 5 - calot de capat; 6 - tensor; 7 - talpa;

3. Cofrarea peretilor din beton armat

Varianta cu panouri mari preasamblate

Aceasta varianta are un consum redus de manopera si necesita masini de ridicat. De asemenea, odata preasamblat nu poate oferi decat o singura tipodimensiune de perete structural

Principalele operatiuni tehnologice de cofrare sunt:

montarea pasarelei din grinzi metalice, a podinei de lucru si a balustradei de elementele nivelului inferior;

rezemarea panoului exterior de cofraj pe pasarela peste dulapii de completare si verticalizarea lui;

pozitionarea termoizolatiei si a armaturii peretelui;

montarea panoului interior de cofraj, simultan cu distantierii si tirantii;

calarea cofrajului;

strangerea tirantilor si corectarea verticalitatii panourilor;

Cofraj cu panou mare

a - placa cofranta; b - montant; c - moaza

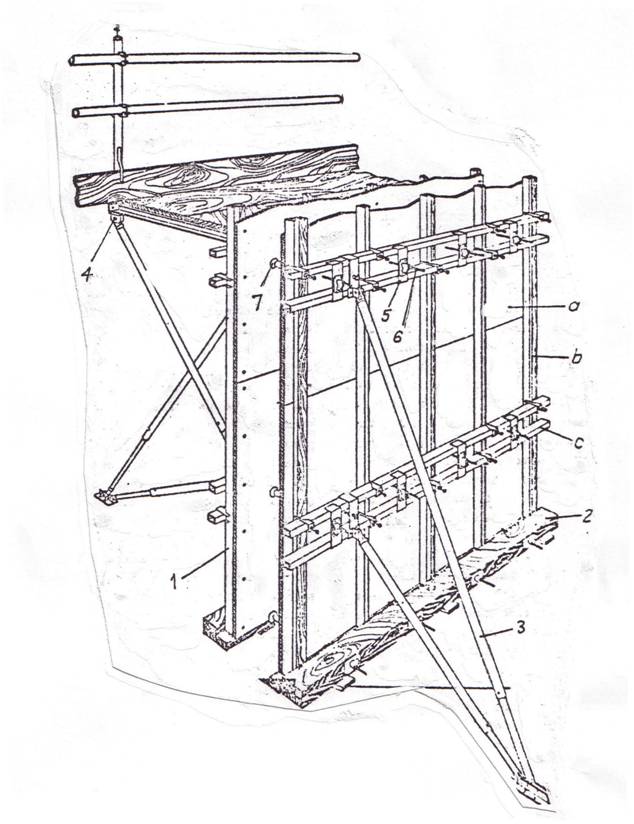

1 - panou mare de cofraj; 2 - talpa de aliniere si decofrare; 3 - sprait; 4 - platforma de lucru; 5 - placuta de rezemare; 6 - tirant; 7 - distantier;

Cofraj cu panou mare metalic

a - placa cofranta; b - element orizontal de rigidizare; c - element vertical de rigidizare; d - platforma de lucru; e - calaj

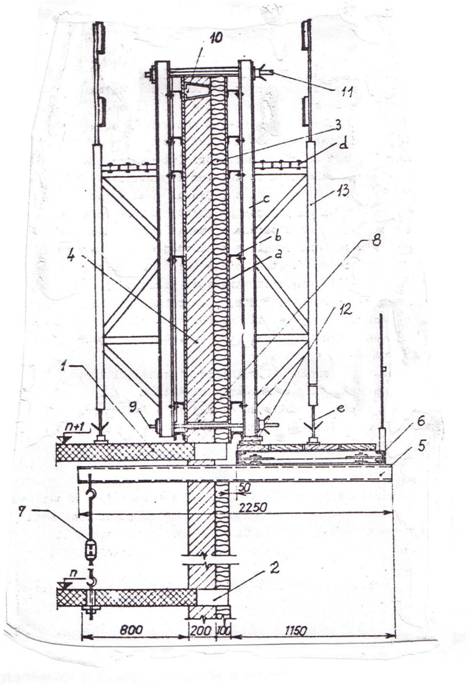

1 - planseu prefabricat; 2 - monolitizare; 3 - termoizolatie; 4 - perete structural; 5 - grinda; 6 - podina de lucru; 7 - tensor; 8 - distantier; 9 - titant; 10 - cutie pentru gol; 11- tirant superior; 12 - dulap completare; 13 - panou de cofraj

Varianta cu panouri modulate din lemn

Aceasta varianta are un consum de manopera mai mare darn u necesita masini de ridicat  si prezinta un grad ridicat de universalitate.

Principalele operatiuni tehnologice de cofrare sunt:

trasarea peretilor structurali (axe si contur);

asezarea scandurilor (dulapilor) pentru aliniere si decofrare;

montarea panourilor pe o fata a peretelui pornind de la un capat; panourile sunt fixate intre ele cu cleme din otel;

montarea armaturii;

montarea cutiilor si ramelor pentru goluri;

montarea panourior pe a doua fata a peretelui, odata cu prevederea distantierilor si fixarea provizorie a tirantilor;

montarea perechilor de moaze si fixarea definitive a tirantilor;

verificarea cofrajului (verticalitate, orizontalitate, liniaritate, etanseitate).

Cofraj din panouri modulate de lemn

1 - panou modulat de lemn; 2 - scandura (dulapi de aliniere si decofrare);

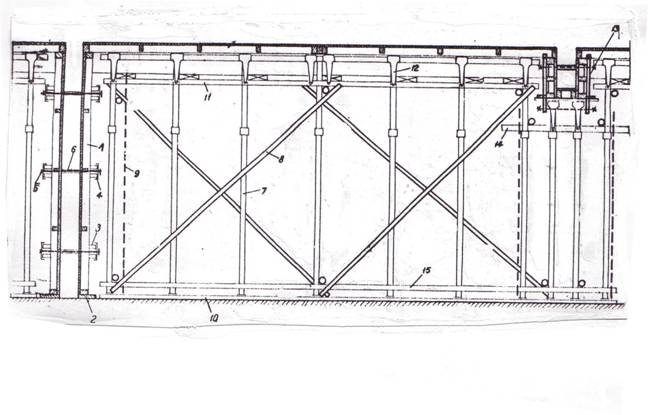

3 - moaza; 4 - placuta metalica; 5 - tirant; 6 - distantier; 7 - pop;

8 - contravantuire longitudinala; 9 - contravantuire transversala; 10 - talpa de rezemare a popilor; 11 - longrina superioara; 12 - grinda extensibila;

13 - chinga; 14 - traversa; 15 - longrina inferioara

D. Cofrarea planseelor

Pentru plansee, cofrarea presupune prevederea unui esafodaj care sa asigure cota de realizare a planseului.

Varianta cu panouri din placaj

Principalele operatiuni tehnologice de cofrare sunt:

trasarea sirurilor de popi;

asezarea dulapilor de aliniere a popilor;

asezarea popilor pe dulapul de aliniere si fixarea longrinelor inferioare si superioare;

contravantuirea sirurilor de popi pe cele doua directii;

asezarea grinzilor de rezemare a panourilor;

OBSERVATIE:

In cazul existentei grinzilor, panourile laterale ale cofrajului acestora se sprijina pe juguri metalice prinse sus si jos cu tiranti protejati. Cel superior se va proteja cu distantieri. Cofrajul grinzii se reazema pe esafodaj pe grinzi de rezemare prin intermediul unor traverse metalice fixate de popii de colt sau de popi intermediar (vezi desen anterior).

Varianta cu masa de turnare (masa cofranta)

Se foloseste la cladiri cu dimensiuni modulate si trame regulate, de obicei cu plansee tip dala. Masa de turnare este alcatuita din cofrajul propriu-zis sustinut de un esafodaj extensibil (popi, traverse, contravantuiri). Acest fapt confera posibilitatea reglarii dimensiunilor in plan orizontal si vertical. Masa se manipuleaza exclusive cu macaraua si se deplaseaza la pozitie pe roti demontabile. Dupa maturizarea betonului, placa cofranta se desprinde de beton prin scurtarea popilor.

Masa de turnare

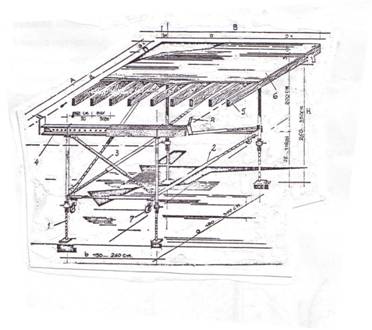

1 - picior extensibil; 2 - traversa inferioara; 3 - contravantuire; 4 - traversa superioara; 5 - grinda; 6 - placa cofranta; 7 - roata; 8 - ureche de agatare;
