STRUCTURI PERFORMANTE
Aplicatie : Cladire P+37 E în Bucuresti (predimensionarea structurii)
0. DATE GENERALE
Structura
Date de tema
Nota: Aceste date vor fi mentionate pe fiecare lucrare. Desenul de prezentare va cuprinde toate informatiile (inclusiv numeroatarea stâlpilor). În absenta acestor informatii lucrarea se depuncteaza cu 2 (doua) puncte.
0.1. Dimensiuni în plan
dimensiuni exterioare (cu stâlpi 80x80 cm) 40.40 x 54.80 m
aria nivelului 54.80 x 40.40 = 2214 m2
dimensiunile tubului interior 33.20 x 18.40 =611 m2
raportul între aria tubului central si aria totala a planseului
0.2. Dimensiuni în elevatie
parter 5.00 m
35 etaje hetaj = 3.80 m 133.00 m
2 etaje tehnice hetaj = 4.50 m 9.00 m
Înaltime totala 147.00 m
0.3 Zveltetea cladirii
1. EVALUAREA ÎNCĂRCĂRILOR
1.1. Încarcari pe plansee (pentru evaluarea masei supuse la actiunea seismica)
pardoseala 10 cm grosime 150 kg/m2
placa beton 6 cm grosime 0.06 x 2500 150 kg/m2
tavan suspendat 25 kg/m2
instalatii 25 kg/m2
pereti despartitori usori 100 kg/m2
grinzi secundare 15 x 80 la interax 1.80m 150 kg/m2
Total încarcari permanente 600 kg/m2
Încarcare utila birouri
(fractiunea de lunga durata) 0.4 x 200 kg/m2 80 kg/m2
Total încarcare de calcul 680 kg/m2
1.2. Încarcari pe plansee (pentru evaluarea fortelor axiale)
pardoseala 10 cm grosime 150 kg/m2
placa beton 6 cm grosime 0.06 x 2500 150 kg/m2
tavan suspendat 25 kg/m2
instalatii 25 kg/m2
pereti despartitori usori 100 kg/m2
grinzi secundare 15 x 80 la interax 1.80m 150 kg/m2
Total încarcari permanente 600 kg/m2
Încarcare utila birouri 200 kg/m2
Total încarcare de calcul 800 kg/m2
1.3. Greutate proprie stâlpi tub exterior
52 stâlpi - dimensiunea propusa 80 x 80 cm hetaj = 3.80 m
Gstâlpi/etaj 52 x 0.8 x 0.8 x 3.80 x 2.50 = 316 tone
1.4. Greutate proprie grinzi tub exterior
52 grinzi - dimensiunea propusa 50 x 120 lgrinda = 3.60 - 0.80 = 2.80 m
Ggrinzi/ etaj 52 x 0.5 x 1.20 x 2.80 x 2.50 = 218 tone
1.5. Greutate proprie pereti tub interior
1.5.1. Greutate pereti transversali
grosime medie t = 0.50 m
lungime pereti transversali : 0.85(*) x 2 x 3 x 5 x 3.60 + 2 x 3 x 3.60 = 113.4 m
greutate pereti transversali: 113.4 x 0.50 x 3.80 x 2.50 = 539 tone
(*) Factorul 0.85 tine seama de golurile din pereti.
1.5.2. Greutate pereti longitudinali
grosime medie t = 0.60
lungime pereti longitudinali : 3 x 2 x 4.0 x 3.60 = 86.40 m
greutate pereti longitudinali : 86.4 x 0.60 x 3.80 x 2.50 = 492.0 tone
1.6. Greutati totale uniform distribuite pe planseu (pentru calculul masei supuse la
actiunea seismica)
1.6.1. Etaje curente
planseu 680 kg/m2
tub exterior (316 + 218) / 2214 m2 240 kg/m2
tub interior (539 + 492) / 2214 m2 470 kg/m2
Total 1400 kg/m2
1.6.2. Etaje tehnice
total 1600 kg/m2
1.7. Greutati totale uniform distribuite pe planseu (pentru calculul încarcarilor pe
stâlpi si a fundatiilor - identice la toate planseele)
planseu 800 kg/m2
tub exterior (316 + 218) / 2214 m2 240 kg/m2
tub interior (539 + 492) / 2214 m2 470 kg/m2
Total 1500 kg/m2
1.8 Greutate subsol (cutie rigida)
încarcare echivalenta pe planseu 2500 kg/m2
radier h = 2.00 m 5000 kg/m2
1.9. Greutate totala supusa actiunii seismice (pâna la cota 0.00)
36 etaje curente (inclusiv parterul) 36 x 2214 x 1.4 = 111.600 tone
2 etaje tehnice 2 x 2214 x 1.6 = 7.100 tone
Total 119.000 tone
1.10 Greutate totala (la parter, pentru calculul stâlpilor si, la baza cladirii, pentru calculul fundatiilor):
încarcarea pâna la cota 0.00 119.000 tone
greutate subsol 2214 x 2.5 5.500 tone
greutate radier 2214 x 5.0(*) 11.070 tone
Total 135.000 tone
Valoare pentru predimensionare
2. CALCULUL SIMPLIFICAT
2.1. Calculul perioadelor proprii de vibratie (modul fundamental)
perioada proprie pe directie transversala
perioada proprie pe directie longitudinala
2.2. Forta seismica la baza cladirii
forta seismica orizontala la baza cladirii se determina, pentru predimensionare, cu relatia:
2.3. Coeficientul de importanta ( gI )
Cladirile înalte se încadreaza în clasa de importanta II (cu aglomeratie de persoane)
g1 = 1.2
2.4 Acceleratia seismica de calcul ( ag )
pentru orasul Bucuresti - conform Codului P100-1/2006 ag = 0.24 g

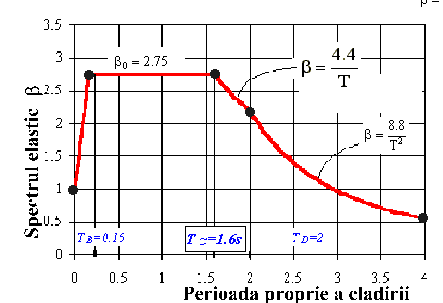

2.5. Calculul valorilor spectrului elastic
(pentru orasul Bucuresti - conform Codului P100-1/2006)
calculul coeficientului be pe directie transversala (T1 = 2.1 sec > TD = 2.0 sec)
calculul coeficientului be pe directie longitudinala (TC = 1.6 sec < T1 TD = 2.0 sec)
NOTĂ. Aceste formule pentru calculul spectrului elastic vor fi folosite (acoperitor) pentru toate amplasamentele (pentru toate valorile ag).
Atentie: Valoarea e nu poate fi mai mare decât
2.6. Factorul de comportare (q)
factorul de comportare are valoarea
unde
tine seama de
"suprarezistenta" structurii
2.7. Calculul spectrului de proiectare ( Sd)
spectrul de proiectare se determina cu relatia:
calculul valorii Sd pe directie transversala : Sd (transv) = 2.00 / 4.6 = 0.435
calculul valorii Sd pe directie longitudinala : Sd (long) = 2.44 / 4.6 = 0.525
2.8. Factorul de corectie pentru contributia modului fundamental de vibratie ( l )
factorul de corectie tine seama de contributia modului propriu fundamental prin masa modala efectiva asociata acestuia, si are valoarea l
2.9. Greutatea cladirii supusa actiunii seismice (W )
W este valoarea calculata la pct.1.9
2.10. Forta seismica la baza cladirii
transversal : Tb (transv) = 1.2 x 0.24 x 0.435 x 0.85 x 119.000 = 0.105 x 119.000
12.500 tone
longitudinal: Tb (long) = 1.2 x 0.24 x 0.525 x 0.85 x 119.000 = 0.128 x 119.000
15.200 tone
2.11. Momentul de rasturnare
Mr = 0.1 Tb x H + 0.9 Tb x 2/3 H = 0.7 Tb H
moment de rasturnare transversal : Mr (transv) = 0.7 x 12.500 x 147 1.290.000 tm
moment de rasturnare longitudinal : Mr (long) = 0.7 x 15.200 x 147 1.560.000 tm
3. CALCULUL SIMPLIFICAT AL FORŢELOR AXIALE ÎN STÂLPII TUBULUI
EXTERIOR
3.1. Calculul fortelor axiale în stâlpi provenite din încarcarile verticale
3.1.1. Încarcari din greutatea proprie a tubului exterior
greutatea stâlpului : 0.80 x 0.80 x 3.80 x 2.50 = 6.10 tone
greutatea grinzii : 0.50 x 1.20 x (3.60 - 0.80) x 2.5 = 4.20 tone
greutatea totala aferenta stâlpului : 6.10 + 4.20 = 10.30 tone / etaj
forta axiala la parter pe un stâlp : 38 x 10.30 390 tone
3.1.2. Încarcari din greutatea planseelor
Ipoteze:
încarcarea verticala totala care revine tubului exterior, la fiecare nivel, este egala cu ½ din greutatea planseului cuprins între tubul exterior si cel interior;
încarcarea verticala totala care revine tubului exterior, la fiecare nivel, se împarte egal între toti stâlpii tubului exterior.
Aria planseului: 2214 m2
Aria tubului interior : 611 m2
Aria planseului cuprinsa între tubul exterior si tubul interior : Apl = 2214 - 611 1600 m2
Greutatea planseului cuprins între tubul interior si cel exterior : Gpl = 1600 x 0.68 tone/m2 1090 tone/nivel
Numarul de stâlpi pe nivel Snst = 2 (16 +10) = 52 stâlpi
Încarcare pe un stâlp/nivel : ½ Gpl / Snst = 545 / 52 = 10.5 tone/stâlp/nivel
Încarcarea pe stâlp la parter : 10.5 x (P+35E+2ETh) = 10.5 x 38 400.0 tone
3.1.3. Forte axiale totale din încarcari verticale la parter
greutate proprie tub : 390 tone
încarcare planseu aferent : 400 tone
total Nst = 390 + 400 = 790 tone
3.1.4. Verificarea efortului unitar total din încarcari verticale
Ast = 80 x 80 = 6400cm2
sst (vert) = 790000 / 6400 = 123.0 kg/cm2
Rezistenta de calcul la compresiune pentru beton C32/40 (Bc40) : Rc = 225 kg/cm2
Conditia de verificare preliminara pentru încarcari verticale:
sst(vert) 0.33 Rc = 0.33 x 225 = 75 kg/cm2 nu este îndeplinita.
Concluzie : dimensiunile stâlpului si/sau clasa betonului sunt insuficiente
Posibilitati de corectare:
Maresc dimensiunile stâlpului: stâlp: 105 x 105 cm Ast = 11025 cm2 sst = 72.00 kg/cm2
Maresc clasa betonului: beton C50/60 (Bc 60) Rc = 315 kg/cm2 0.33 x 315 = 105 kg/cm2
Ast (nec) = 7500 cm2 aleg stâlp 90 x 90 cm Ast = 8100 cm2
Aleg solutia 2
3.2. Calculul fortelor axiale din actiunea seismica
3.2.1. Momentul de inertie al tubului exterior
3.2.1.1. Momentul de inertie al tubului exterior pe directia transversala (pentru ¼ din cladire)
8 Ast x 19.82 = 3136 Ast (yi = 5.5 x 3.60 = 19.8 m)
Ast x 16.22 = 262 Ast (yi = 4.5 x 3.60 = 16.2 m)
Ast x 12.62 = 159 Ast
Ast x 9.02 = 81 Ast
Ast x 5.42 = 29 Ast
Ast x 1.82 = 3 Ast
Total 3670 Ast = 3670 x 0.81m2 3000 m4
3.2.1.2. Momentul de inertie al tubului exterior pe directia longitudinala (pentru ¼ din cladire)
6Ast x 27.02 = 4374 Ast (7.5 x 3.60 = 27.0 m)
Ast x 23.42 = 548 Ast (6.5 x 3.60 = 23.4 m)
Ast x 19.82 = 392 Ast
Ast x 16.22 = 262 Ast
Ast x 12.62 = 159 Ast
Ast x 9.02 = 81 Ast
Ast x 5.42 = 29 Ast
Ast x 1.82 = 3 Ast
Total 5848 Ast = 5848 x 0.81m2 4750 m2
3.2.1.3. Momentul de inertie al tubului exterior
directie transversala : I (transv) = 4 x 3000 = 12.000 m4
directie longitudinala : I (long) = 4 x 4750 = 19.000 m4
3.2.1.4. Calculul fortelor axiale din momentul de rasturnare
Forta axiala în stâlpul "i" situat la distantele "±yi" de axa neutra este
Forte axiale din momentul de rasturnare pe directia transversala.
Mr = 1.290.000 tm I(transv) = 12.000 m4
S1 ÷ S8 = 2150 tone
S9 = 1760 tone
S10 = 1360 tone
S11 = 980 tone
S12 = 585 tone
S13 = 200 tone
Forte axiale din momentul de rasturnare pe directia longitudinala
Mr = 1.560.000 tm I(long) = 19.000 m4
S1, S9÷S13 = 2220 tone
S2 = 1930 tone
S3 = 1630 tone
S4 = 1330 tone
S5 = 1035 tone
S6 = 740 tone
S7 = 450 tone
S8 = 150 tone
Eforturi rezultante în stâlpii tubului exterior - cutremur transversal - Stâlpi 90 x 90 cm
Stâlp |
Nvert. (tone) |
Nseism (tone) |
Nvert + Nseis (compresiune) |
Nvert - Nseis (întindere) |
S1 S8 |
790 |
2150 |
2940 | |
S9 |
790 |
1760 |
2550 | |
S10 |
790 |
1360 |
2150 | |
S11 |
790 |
980 |
1770 | |
S12 |
790 |
585 |
1375 |
205 |
S13 |
790 |
200 |
990 |
590 |
Eforturi rezultante în stâlpii tubului exterior - cutremur longitudinal Stâlpi 90 x 90 cm
Stâlp |
Nvert. (tone) |
Nseism (tone) |
Nvert + Nseis (compresiune) |
Nvert - Nseis (întindere) |
S1,S9 S13 |
790 |
2220 |
3010 | |
S2 |
790 |
1930 |
2720 | |
S3 |
790 |
1630 |
2420 | |
S4 |
790 |
1330 |
2120 | |
S5 |
790 |
1035 |
1825 | |
S6 |
790 |
740 |
1530 |
50 |
S7 |
790 |
450 |
1240 |
340 |
S8 |
790 |
150 |
940 |
640 |
3.2.2. Verificarea efortului unitar normal total din încarcari verticale + seismice
Efortul unitar normal total de compresiune în
stâlpi:
Ast = 90 x 90 = 8100cm2
sst (vert+ seism) = 3010000 / 8100 = 370.0 kg/cm2
Rezistenta de calcul la compresiune pentru C50/60 (Bc60) : Rc = 315 kg/cm2
Conditia de verificare preliminara pentru încarcari verticale + seismice:
sst(vert+seism) 0.66 Rc = 210 kg/cm2 nu este îndeplinita.
Concluzie : dimensiunile stâlpului si/sau clasa betonului sunt insuficiente
Posibilitati de corectare:
Ast (nec) =3010000/210 = 14300 cm2 120 x 120 cm Ast = 14400 cm2
Ast(nec) = 3010000/264 = 11.400 cm2 110 x 110 cm Ast = 12.100 cm2
Aleg solutia 1 stâlpi 120 x 120 cm cu beton clasa C50/60
3.2.3. Efectul cresterii dimensiunilor stâlpilor
Scaderea fortelor axiale în stâlpi
Reducerea efortului unitar de compresiune
Sporirea ductilitatii structurale
Scaderea fortelor de întindere
Momentul de inertie al tubului exterior pe ambele directii se majoreaza în raportul ariilor stâlpilor
r = 120x120 / 90x90 1.75
Fortele seismice în stâlp se reduc prin împartire cu "r"
Eforturi rezultante în stâlpii tubului exterior - cutremur transversal Stâlpi 110 x 110 cm
Stâlp |
Nvert. (tone) |
Nseism (tone) |
Nvert + Nseis (compresiune) |
Nvert - Nseis (întindere) |
S1 S8 |
790 |
1230 |
2020 | |
S9 |
790 |
1005 |
1795 | |
S10 |
790 |
780 |
1570 |
10 |
S11 |
790 |
560 |
1350 |
230 |
S12 |
790 |
335 |
1125 |
455 |
S13 |
790 |
115 |
905 |
675 |
Eforturi rezultante în stâlpii tubului exterior - cutremur longitudinal Stâlpi 110 x 110 cm
Stâlp |
Nvert. (tone) |
Nseism (tone) |
Nvert + Nseis (compresiune) |
Nvert - Nseis (întindere) |
S1,S9 S13 |
790 |
1270 |
2060 | |
S2 |
790 |
1110 |
1900 | |
S3 |
790 |
930 |
1720 | |
S4 |
790 |
760 |
1550 |
30 |
S5 |
790 |
590 |
1390 |
200 |
S6 |
790 |
420 |
1210 |
370 |
S7 |
790 |
260 |
1050 |
530 |
S8 |
790 |
85 |
875 |
705 |
4. CALCULUL SIMPLIFICAT AL EFORTURILOR ÎN PEREŢII TUBULUI INTERIOR
4.1 Forta taietoare de calcul
Se apreciaza ca tubul central preia, la parter, urmatoarele procente din forta taietoare totala:
transversal, 60% din forta taietoare de baza, Tb (transv) = 0.60 x 12.500 = 7500 tone
longitudinal 50% din forta taietoare de baza, Tb (long) = 0.50 x 15.200 = 7600 tone
4.2. Ariile de forfecare ale peretilor
Grosimile propuse pentru pereti, la parter sunt:
pereti transversali : t = 0.50 m
pereti longitudinali : t = 0.60 m
Aria de forfecare
pereti transversali : Af = 0.50 x 113.2 = 56.7 m2
pereti longitudinali : Af = 0.60 x 86.4 = 51.8 m2
4.3. Valoarea eforturilor tangentiale medii în peretii tubului central
Transversal
Rt (Bc40) = 125 tone/m2
Longitudinal > Rt
(Bc40) = 125 tone/ m2
Valoarea efortului în peretii transversali poate fi acceptata pentru faza de predimensionare.
Pentru peretii longitudinali se sporeste grosimea la t = 70 cm Af = 0.70 x 86.4 = 60.5 m2 si tmed = 126 tone/m2 OK!
5. CALCULUL SIMPLIFICAT AL EFORTURILOR ÎN TUBUL EXTERIOR
5.1. Forte taietoare în stâlpi
5.1.1. Forta taietoare preluata de cadrul exterior la parter
Ipoteze privind repartitia fortei seismice totale între cele doua tuburi :
transversal (paralel cu directia scurta) : tubul exterior preia 40% din forta seismica totala T(tub exterior) (transv) = 0.40 x 12.500 = 5000 tone
longitudinal (paralel cu directia lunga): tubul exterior preia 50% din forta seismica totala
T(tub exterior) (long) = 0.50 x 15200 = 7600 tone
5.1.2. Forta taietoare preluata de un stâlp la parter
Ipoteza privind repartitia fortei taietoare între stâlpii tubului exterior: forta taietoare de pe fiecare directie se împarte egal la toti stâlpii cadrelor de fatada de pe directia respectiva:
transversal :
numarul de stâlpi: nst(transv) = 2 x 12 = 24 stâlpi
forta taietoare pentru un stâlp
Tst,transv = T(tub exterior)(transv) / nst(transv) = 5000 /24 210 tone
longitudinal:
numarul de stâlpi: nst(long) = 2 x 16 = 32 stâlpi
forta taietoare pentru un stâlp
Tst,long = T(tub exterior)(long) / nst(long) = 7600 /32 240 tone
5.1.3. Forta taietoare preluata de cadrul exterior / de un stâlp la etajul 1
Ipoteza : pentru predimensionare se accepta ca forta taietoare preluata de cadrul exterior/de fiecare stâlp la etajul 1 sunt egale cu valorile respective de la parter.
5.1.4. Efortul unitar tangential mediu în stâlpii tubului exterior
rezulta tst,long = 240000/ 120x120 = 16.7 kg/cm2 < Rt = 18.5 kg/cm2 (pentru beton C50/60) conditia este îndeplinita
5.2. Momente încovoietoare în stâlpi
Ipoteza : se presupune ca stâlpii de la parter si de la etaj sunt perfect încastrati la ambele capete (deformata are punct de inflexiune la mijlocul înaltimii parterului si respectiv la mijlocul înaltimii etajului 1)
transversal
parter : 210.0 x 0.50 x 5.00 = 525.0 tm
etaj 1 : 210.0 x 0.50 x 3.80 = 400.5 tm
longitudinal
parter : 240.0 x 0.50 x 5.00 = 600.0 tm
etaj 1 : 240.0 x 0.50 x 3.80 = 456.0 tm
5.3 Momente încovoietoare în grinzile tubului exterior la planseul peste parter
Ipoteza : La nod suma momentelor încovoietoare ale stâlpilor se împarte egal între grinzile adiacente:
transversal : Mgr,parter = 0.5 x (525.0 + 600.0) = 562.5 tm
longitudinal : Mgr,parter = 0.5 x (400.5 +456.0) = 428.5 tm
5.4. Forta taietoare în grinzile tubului exterior la planseul peste parter
Ipoteza : lungimea de calcul a grinzii este lgr = a - bst
Pentru a = 3.60 m si bst = 1.20 m avem lgr = 2.40 m
Forta taietoare în grinda este data de relatia
transversal :
longitudinal:
5.6 Verificarea efortului tangential mediu în grinzile cadrului exterior
Ipoteza :
Efortul tangentia mediu trebuie sa fie mai mic decât dublul rezistentei de calcul la întindere a betonului (capatul grinzii este sectiune plastic potentiala)
Agr este aria sectiunii grinzii Agr = 50 x 120 = 6000 cm2
Rt este rezistenta de calcul la întindere
- pentru betonul de clasa C50/60 (Bc60) : Rt = 18.5 kg/cm2
transversal
longitudinal
Conditiile nu sunt îndeplinite !
Concluzie : dimensiunile grinzii si/sau clasa betonului sunt total insuficiente
Posibilitati de corectare:
sporesc aria grinzii cu beton clasa C50/60 Rt = 18.5 kg/cm2 2 Rt = 37.0 kg/cm2
Agr (nec) = 469000/ 37.0 = 12700 cm2 deci grinda 80 x 160 cm Agr = 12800 cm2
sporesc clasa betonului C70/80 Rt = 21.5 kg/cm2 2Rt = 43.0 kg/cm2; Agr(nec) = 469000/43.0 = 11000 cm2 deci grinda 70 x 160 cm
sporesc grosimea peretilor tubului central astfel încât sa creasca procentul de forta taietoare care este preluata de tubul central (de exemplu la 70% transversal si 60% longitudinal)
6. PROIECTAREA PRELIMINARĂ A FUNDAŢIILOR
6.1. Fundare directa - pe radier.
radier cu dimensiunile în plan : 50.0 x 64.0 m
grosimea radierului : 2.00 m
6.1.1. Verificare la încarcari verticale
efortul unitar de compresiune pe teren:
necesita
teren foarte bun
6.1.2. Verificare la încarcari verticale + cutremur
Nota: Aceasta figura cu datele specifice va fi inclusa în lucrare [în absenta acestei figuri lucrarea se depuncteaza cu 2 (doua) puncte].
Încarcari:
G = 135.000 tone
Tb = 12.500 tone (transversal)
Mrb = 1.290.000 + 12.500 x 7.0 1.200.000 tm
Excentricitatea fortei G
6.1.2.1. Ipoteze
Efortul maxim pe teren rezulta din urmatoarele conditii:
1. Distributia eforturilor unitare de compresiune sub talpa radierului este triunghiulara.
2. Daca excentricitatea e0 > Brad/6 se produce desprinderea de pe teren (transmiterea fortei verticale se face numai pe o parte a radierului denumita zona activa
3. Pentru realizarea echilibrului rezultanta G trebuie sa se afle pe aceiasi linie verticala cu rezultanta presiunilor pe talpa radierului. Din aceasta conditie rezulta lungimea zonei active (Bactiv)
Cu Brad = 50.0 m si e0 = 10.2 m rezulta Bactiv = 44.4 m
4. Presiunea pe teren rezulta din relatia
Cu valorile: Lrad = 64.0 m, Bactiv = 44.4 m si G = 135.000 tone rezulta steren = 95 t/m2 = 9.5 kg/cm2
Pentru aceasta valoare a efortului unitar rezista numai terenul stâncos (roca).
6.2. Fundare indirecta - pe coloane de mare diametru (F = 108 cm)
încarcarea capabila pentru o coloana, pe straturile de la circa 25.0 adâncime Ncap = 400 tone
numar necesar de coloane n = 135.300 / 400 = 340 coloane
aria de radier pentru o coloana
aria totala necesara a radierului Aradier = 340 x 10 = 3400 m2 > 3200 m2 (50.0 x 64.0)
Este necesara sporirea dimensiunilor radierului (de exemplu 53.0 x 64.0 3400 m2).
|
