CATEVA REGULI GENERALE PRIVIND INDICAREA IN PROIECTE A POZITIILOR DE INSTALARE ALE ROBINETELOR

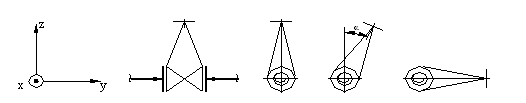

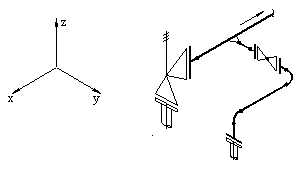

Pe conductele orizontale, robinetele trebuie instalate cu tijele verticale sau inclinate dar ramanand deasupra planului orizontal. Exceptie : conductele de evacuare la facla unde din motive de siguranta robinetele sunt instalate "peste cap".
(Daca tija nu este verticala trebuie precizata orientarea )
Pe
conductele verticale tijele robinetelor sunt orizontale si trebuie precizata
totdeauna orientarea.
In toate cazurile , robinetele trebuie instalate astfel incat sa se evite acumularile de lichid sau murdarie.Aceasta regula trebuie avuta in vedere in mod special la robinetele de pe ramificatii, la robinetele de pe racordurile de spalare , suflare, etc.
Pentru fiecare caz in parte trebuie asigurat accesul. Mijloacele de acces trebuie stabilite tinand seama de frecventa de operare si diametrul robinetul
Inaltimile admise fata de pavaj, pardoseala sau platforma de acces si de asemenea distantele pe orizontala pana la rotile de manevra, trebuie analizate pe baza recomandarilor M.W. KELLOG (PD 178 - 82/89 ) sau similare.
In general manevrarile cu lant trebuie evitate. Astfel de solutii pot fi luate in considerare
numai daca sunt convenite in prealabil.

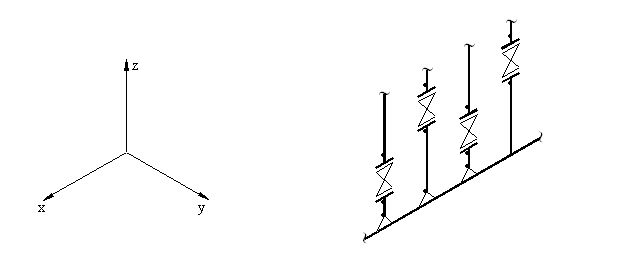

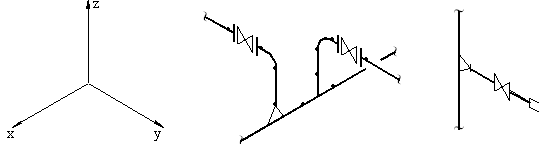

La robinetele de pe ramificatii paralele (cazul ramificatiilor de la un colector comun )trebuie sa se aiba in vedere atat diametrele flanselor robinetelor cat si diametrelerotilor de manevra.De cele mai multe ori este necesara decalarea pe verticala ( sau orizontala )robinetelor respective.

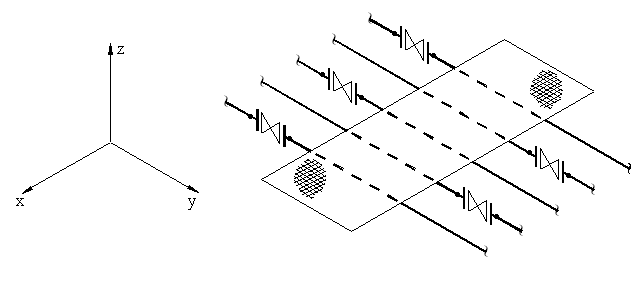

Din aceleasi motive ( mentionate la pct.6 ), la robinetele de pe conductele paralele (spre exemplu la limitele instalatiilor ) poate sa fie necesara instalarea acestora de o parte si de alta a podetului de acces.
Daca sunt necesare robinete
duble, se recomanda utilizarea unui racord de control (uzual de

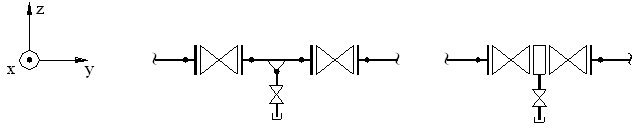

") intre cele doua robinete principale. In acest scop este necesar un "mosor" intre cele doua robinete principale
sau un inel distantier.
In general, sensul de curgere prin robinetele cu ventil este bazat pe regula "sursa de presiune sub disc".In cazul cand este justificata instalarea pentru sens invers, aceasta cerinta trebuie precizata in proiect.
Daca se utilizeaza robinete de retinere cu clapa (constructie uzuala ) trebuie sa se aiba in vedere ca pe conductele verticale acestea pot fi admise numai pentru curgere in sens ascendent.
Cand se instaleaza in serie un robinet de retinere si unul de inchidere, unul langa celalalt, ordinea de instalare (in sensul de curgere ) este in functie de serviciul respectiv astfel incat sa fie posibila demontarea robinetului de retinere.
(exemplu pentru refularea unei
pompe ) (exemplu pentru o legatura de
spalare sau aburire)
In mod similar cu cele mentionate la pct.11, pozitia de instalare a unei blinde fig.8 langa un robinet de inchidere este in functie de serviciul pentru care este destinata blinda.
(exemplu pentru o legatura de
spalare) (exemplu pentru colectorul de
facla la limita unei instalatii tehnologice )
OBSERVATII DIVERSE
a) In toate cazurile, robinetele trebuie sa se incadreze in cerintele din clasele de conducte si sa respecte indicatiile din P&ID (S.C.A.).
b) Atentie la sectiunile de trecere prin robinete: tipurile de robinete cu sectiuni reduse pot fi acceptate numai daca sunt aprobate ca atare in prealabil.
c) Atentie la asigurarea scurgerii complete a conductei daca aceasta este o conditie impusa.Unele tipuri de robinete nu asigura scurgerea completa a fluidului in amonte.
d) Daca anumite robinete trebuie sigilate in pozitia "deschis" (CSO = Car Seal Open ) aceasta conditie trebuie marcata si in desenele de conducte.
e) In cazul robinetelor mansonate ("camasuite") la alegerea pozitiei de instalare trebuiesa se aiba in vedere si scurgerea fluidului din manson.
f) Cand este necesara actionarea manuala de la distanta trebuie utilizate tije rigide , ghidaje si cuplaje cardanice (iar in cazuri speciale angrenaje).
g) La utilizarea robinetelor actionate manual cu angrenaje pentru multiplicarea cuplului de actionare, trebuie sa se aiba in vedere presiunea diferentiala maxima la care urmeaza sa se asigure manevrarea.
h) In cazul conductelor ingropate, instalarea robinetelor trebuie sa se faca in camine asigurandu-se accesul.In unele cazuri, in special la diametre mari, langa robinete se instaleaza compensatoare lenticulare care sa permita inlocuirea garniturilor.
SIGURANTA
ASME /API C37 - 96 / SR 13301 - 1997
Discharge
pressure Presiunea
de descarcare, P2
Accumulation Cresterea
presiunii de descarcare
;
%=
Set pressure *Presiunea
de deschidere,
*Presiunea
de reglare,
*
*Presiunea
de declansare,
Blowdown Scaderea
presiunii de inchidere
;
%=
Closing pressure Presiunea de
inchidere,
Operating pressure Presiunea de lucru,
* =Presiunea de deschidere = Presiunea la care supapa incepe sa se deschida
=Presiunea de reglare = Presiunea de deschidere la
temperatura ambianta,pe
stand, fara contrapresiune
=Presiunea de declansare = Presiunea de deschidere in
conditii de functionare
in instalatie (influentata de contrapresiune si de temperatura )
Capacitatea de evacuare

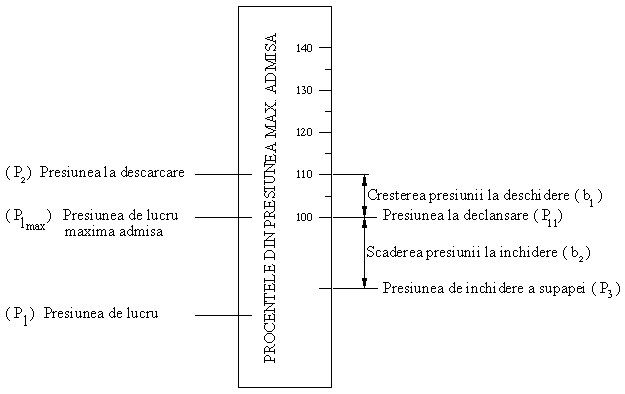

EXEMPLU DE DIAGRAMA DE DESCHIDERE - INCHIDERE

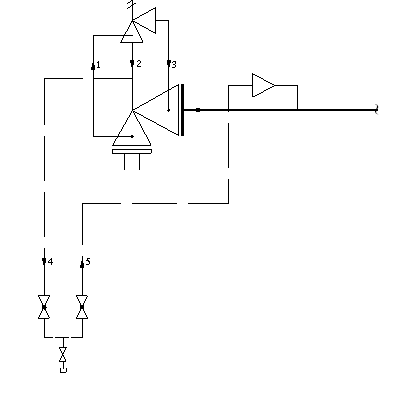

SUPAPE DE SIGURANTA CU PILOT
*
Legatura din sursa de presiune la supapa
pilot (de sub discul supapei principale pana sub discul supapei pilot )
Legatura intre supapa pilot (de sub discul supapei pilot ) si suprafata superioara a pistonului supapei principale
Legatura de evacuare de la supapa pilot in racordul de evacuare al supapei principale
Legaturi pentru comandarea manuala de la distanta **
In cadrul ansamblului livrat de furnizorul supapei de siguranta cu pilot
In cadrul proiectului de conducte
Pozitia de instalare : verticala
Dn racord pentru supapa
Dn intrare supapa
Dn conducta de evacuareDn iesire din supapa
In toate cazurile trebuie asigurat accesul la supapa.
In general,nu se admit robinete de izolare inaintesi/sau dupa supape.Daca in mod exceptional,se admit totusi robinete de izolare acestea trebuie sigilate in pozitia "Deschis".
In cazul cand se instaleaza o membrana de rupere in amonte de supapa,este necesar un racord de control intre membrana si supapa.
In cazuri speciale, cand se instaleaza cate doua supape de siguranta (una de lucru, cealalta de rezerva) se folosesc robinete de comutare care garanteaza legatura permanenta cu cel putin una din supape.
OBSERVATIE: In cazul cand se instaleaza cate un
robinet de comutare atat pe intrare cat si pe iesire, cele doua robinete
trebuie interconectate astfel incat manevrarea lor sa se faca numai
simultan.
BY-PASS-URI PENTRU DESCARCAREA PRESIUNII,PURJARE,ETC
PE CONDUCTELE DE EVACUARE
( V. det. LITWIN / BADGER / RAYTHEON )
Cresterea presiunii la
deschidere
- Presiunea de deschidere
-pentru
< 3 bar
0,5 bar - Presiunea de reglare
-pentru
3 bar
Scaderea presiunii la
inchidere
-pentru gaze si vapori -la supapele cu d < 32 mm
pentru presiunea de deschidere
se admite
-in cazul supapelor pentru lichide
-pentru < 3 bar
-pentru 3 bar
Cresterea contrapresiunii la descarcare
-contrapresiunea la descarcare
-contrapresiunea la
deschidere

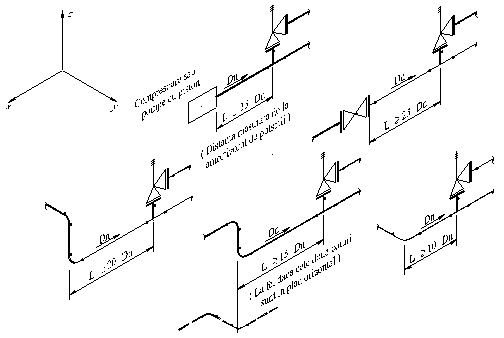

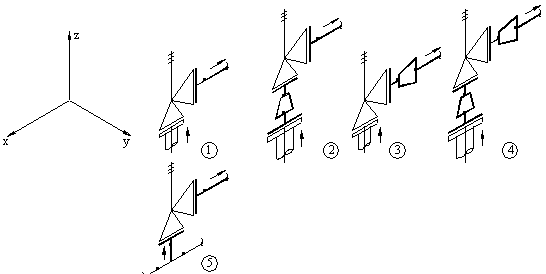

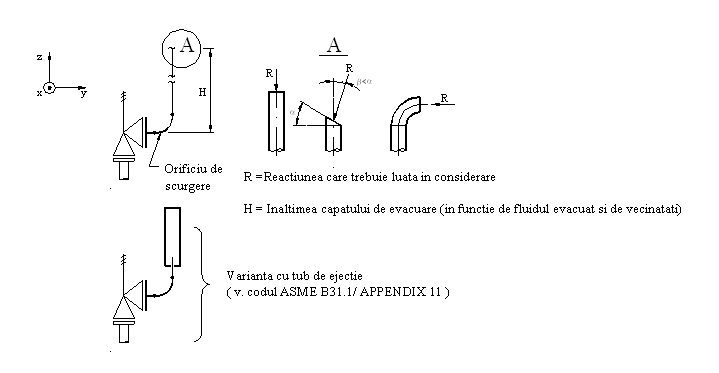

In general,supapele de siguranta trebuie instalate in pozitie verticala,deasupra nivelului colectorului de evacuare.
Varianta "inecata"poate fi luata in considerare numai daca este aprobata in situatiiexceptionale.De observat in acest caz robinetul de retinere si legatura de scurgere.
In toate cazurile trebuie asigurat accesul la supapele de siguranta .Cand este posibil,se utilizeaza in acest scop podetele prevazute pe utilaje.
Daca nu exista alte posibilitati in vecinatate,trebuie prevazute podete de acces la fiecare supapa sau grup de supape.
Diametrul conductei intre sursa de presiune si intrarea in supapa trebuie ales astfel incat caderea de presiune sa nu depaseasca 3% din presiunea de declansare.
In toate cazurile trebuie asigurata flexibilitatea conductelor de intrare si evacuare in si din supape astfel incat sa se asigure preluarea deplasarilor (dilatatiile si contractiile )punctelor de legatura.
Uneori sunt adoptate mai multe colectoare de evacuare,in paralel (spre ex. "J.P.","M.P.","I.P." sau in functie de fluidul evacuat ).
De la caz la caz,pot fi adoptate subcolectoare de evacuare.
Variantele "cu robinete de izolare" (sigilate in pozitia "deschis" ) sau "cu robinete comutate" pot fi luate in considerare numai daca sunt aprobate pentru cazurile respective.
Colectoarele de evacuare si de asemenea legaturile la si de la fiecare supapa trebuie prevazute cu suporturi de rezemare , de ghidare si de ancorare ("puncte fixe") pentru ca deplasarile, tensiunile si reactiunile sa ramana in limitele admisibile.
Reductiile de pe colectoarele de evacuare trebuie sa fie excentricecu fata dreapta jos ("FDJ","FOB").
Daca se utilizea compensatoarele"U" de dilatatie,acestea trebuie sa ramana la nivelul colectorului pentru asigurarea scurgerii.
Imbinarile dintre conductele de evacuare de la supapele de siguranta si colectoare trebuie sa fie situatela partea superioara a colectoarelor.
In general, colectoarele trebuie sa asigure evacuarea completa.In unele cazuri, daca se impun pante care conduc la diferente mari de nivel, sunt necesare vase intermediare de colectare ("Vase pentru ruperea pantei").
|
