TRASAREA AXELOR CONSTRUCTIEI
Axele constructiei se materializeaza in teren prin tarusi de lemn batuti in pamant; in capul tarusului se bate un cui care marcheaza punctul considerat.
La constructiile importante se folosesc borne din beton; bornele au la partea superioara o placuta metalica pe care se imprima o cruce ce marcheaza punctul considerat.
tarus de lemn + aparatoare borna din beton
baliza de trasare (martor)

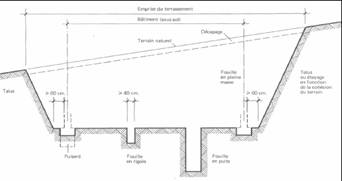

sapatura sub forma de santuri izolate
Marcarea conturului sapaturii (gropii de fundatie)
cu dulapi fixati cu tarusi sapatura generala
EPUISMENTE
Saparea, trasarea si executia fundatiilor necesita un teren uscat.
Daca fundul sapaturii generale este peste nivelul panzei freatice, este necesara eliminarea apelor pluviale si de infiltratie prin panta catre canal colector + pompa de evacuare in punctul de cota minima.
Daca fundul sapaturii este sub nivelul panzei freatice, este indispensabila coborarea nivelului p.f., fie prin evacuarea apei cu pompe, fie prin executarea unei incinte etanse (palplanse) din care se evacueaza apa.
1. Inaltime de refulare
2. Inaltime de aspirare
3. Panta care aduna apa
4. Materii flotante
5. Sorb in zona fara materii solide
6. Materii grele
Sapaturi cu pereti nesprijiniti
Sapaturi cu pereti verticali
Numai in terenuri coezive si pe
adancime relativ mica (1.5 - 2 m),
deasupra nivelului apelor freatice
Sapaturi cu pereti in taluz
Numai in terenuri coezive si pe
adancime relativ mica (1.5 - 2 m),
deasupra nivelului apelor freatice
Sapaturi cu pereti verticali sprijiniti
Avantaj: reducerea amplorii sapaturilor
1. Adancime peste 1.50 – 2.00 m;
2. Latimea minima normata
3. Depasire min. 5 cm;
4. Zona de circulatie min.1m;
5. Captuseala 4-5 cm grosime;
6. Spraituri din lemn;
7. Zona fara sprijinire 40 – 80 cm
Sprijiniri orizontale cu spraituri orizontale
Sprijiniri orizontale cu piloti de lemn discontinua si continua
Sprijiniri verticale in pamanturi cu coeziune slaba; posibile infiltratii de apa
Captuseala din scanduri verticale incastrate
Pentru sapaturi adanci in terenuri necoezive se utilizeaza procedeul de spraituire “pe pasi”
ce consta in folosirea unei captuseli cu scanduri verticale batute progresiv in pamant.
Necesita longrine (in general bile Ø18 cm) si piese verticale (popi) care sa previna
deplasarea verticala a longrinelor si spraiturilor
Sprijiniri verticale
Captuseala discontinua din scanduri verticale
Spraituire “pe pasi”
1. Traverse peste sapatura;
2. Talpa de repartitie;
3. Cabluri sau lanturi de suspendare;
4. Captuseala din dulapi introdusi inclinat;
5. Longrina;
6. Scoaba;
7. Pana;
8. Spraituri;
9. Scandura de rezemare – calare
10. Pop care sustine longrina si mentine; cadrul in pozitie;
11. Eventuala calare;
12. Captuseala in curs de punere in pozitie;
13. Talpa de repartitie
Cand adancimea depaseste 1.50 m, este necesara o
captuseala orizontala
Sprijinirea unei sapaturi generale cu
profile verticale susŃinute de un cablu
Sprijinirea unei sapaturi generale cu
profile verticale susŃinute de un cablu
intins
1. Profile metalice la 1.50–2.50 m distanŃa
2. Longrine
3. Platelaj vertical
4. Eventuala betonare a profilului metalic
Sprijinirea unei sapaturi generale cu
spraiŃuri oblice
1. SpraiŃuri inclinate la 1.50-2.50 m distanŃa
2. Captuseala cu panouri verticale 5-8 cm gr.
3. Contravantuire verticala si longitudinala
4. Rezemare pe talpa sau radier din beton
|
