Dioda semiconductoare

Fizica


Dioda semiconductoare



   1.Obiectul aplicatiei

   Se studiaza caracteristicile statice ala diodei semiconductoare 1N4148, ale diodei modelate PSpice ca intrerupator de tensiune si ale didei Zener1N4148. Se determina punctual static de functionare al unui circuit cu dioda modelata liniar folosind teoremele Kichhoff si prin simulare PSpice, comparand apoi rezultatele obtinute. Ca aplicatie a diodei Zener este analizat stabilizatorul parametric classic pe baza caracteristicilor de transfer de iesire.

     2. Caracteristicile statice

     2.1. Caracteristica statica a diodei semiconductoare

   Prin caracteristica statica a diodei se intelege expresia matematica si graficul dependentei iD=iD(uD), unde iD este curetul prin dioda, iar uD este caderea de tensiune la bornele bobinei.



                  -ecuatia matematica a caracteristicii statice a diodei semiconductoare

M- coeficient de multiplicare in avalansa a purtatorilor de sarcina

Is- curentul invers de saturatie al diode 23223r1710x i

q- sarcina electronului

m- coeficient tehnologic, m(1,2)

k- constanta boltzamnn

T- temperature absoluta medie a mediului in care functioneaza dioda

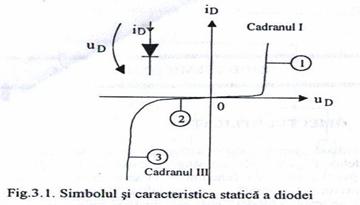

Graficul caracteristiciistatice a diodei se delimiteaza in trei zone:

-zona 1: e situate in cadranul I, dioda fiind polarizata direct(iD>0, uD>0);

-zona 2: e situate in cadranul III, dioda e polarizata invers(iD<0, uD<0) si iD-IS;

-zona 3: e situate tot in cadrul III,dioda fiind in continuare polarizata invers (iD<0, uD<0) dar uD=constant si iD  -(teoretic).Practic, doidele obisnuite se distrug prin strapungere inverse in aceasta zona.

Exista un tip special de diode ( numite diode Zener sau diode stabilizatoare de tensiune) menite sa functioneze in zona 3.

2.2. Modelarea PSpice a diodei semiconductoare

      Datorita neliniaritatii caracteristicii statice a diodei exprimate prin relatia (3.1), in multe aplicatii practice dioda este inlocuita cu diverse modele liniarizatecare simplifica mult analiza circuitului, fara a induce erori substantiale.

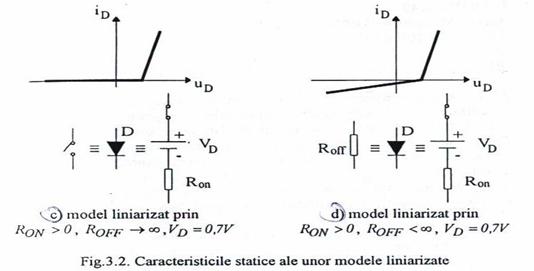

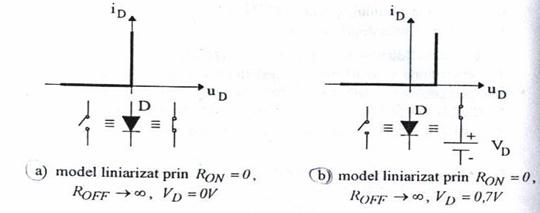

            Iata  cateva dintre aceste modele, reprezentate graphic in fig 3.2 prin cate doua segmente de dreapta corespunzatoare diodei blocate si in conductie:

1. model de dioda ideala cu rezistenta in conductie RON = 0 , rezistenta in blocare

ROFF , in care caderea de tensiune pe dioda in conductie VD = 0 (fig.3.2.a)

2. model cu RON = 0, ROFF , VD = 0,7V (fig.2.3.b)

3.  model cu RON > 0  , ROFF  ( rezistenta finite in conductie ),  VD = o.7V (fig.3.2.c);

4.  model cu RON > 0, ROFF < ( rezistenta finita in blocare), VD = 0.7 ( fig.3.2.d).



  3. DESFASURAREA APLICATIEI



3.1. Caracteristica statica a diodei de comutatie 1N4148

In fig.3.3 este prezentata schema pentru trasarea caracteristicii statice a diodei de comutatie 1N4148.

ANALIZA PSPICE

Caracteristica statica a diodei 1N4148

V 1 0 20V

R 1 2 100

D 2 0 D1N4148

.LIB C:\MSIMEV53\LIB\DC3EVAL.lib

.DC V -10V 10V 0.2V

.PROBE

.END

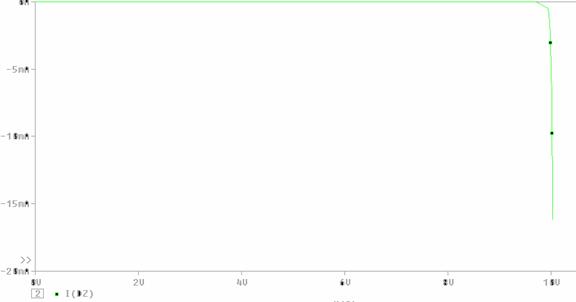

Rezultatele simularii:

        D1N4148

          IS  100.000000E-15

          BV  100

         IBV  100.000000E-15

          RS   16

          TT   12.000000E-09

         CJO    2.000000E-12

V 1 0 20V

R 1 2 100

D 2 0 D1N4148

.LIB C:\MSIMEV53\LIB\DC3EVAL.lib

.DC V -10V 10V 0.2V

.PROBE

.END

3.2.  Caracterstica a diodei modelate liniar cu intrerupator de tensiune



         In fig.3.4 este prezentata schema circuitului pentru trasarea caracteristicii diodei modelate liniar, folosond un intrerupator de tensiune , notat  SDR.

         Schema din fig.3.4 permite obtinerea tuturor graficelor de caracteristici statice liniarizate prezentate in fig.3.1, prin modificarea sau nu a valorii sursei de tensiune constante Vd (0V sau 0.7V) si a parametrilor intrerupatorului comandat de tensiune SDR.

Desen

  Caracteristica diodei

* modelata ca intrerupator comandat in tensiune *

VS 1 0 10V

SDR 2 3 2 3 ICT

VD 3 0 0.7V

R 1 2 1K

.MODEL ICT VSWITCH (RON=100.0 ROFF=20K VON=1mV VOFF=0mV)

.DC VS -10V 10V 0.2V

.PROBE

.END

         Instructiunea SDR 2323 ICT introduce in fisierul de intrare intrerupatorul controlat in tensiune SDR, care are sintaxa :

        S<nume > <nod(+)><nod(-)>control(+)><control(-)>model>

Modelul intrerupatorului SDR este denumit ICT si este definit in instructiunea:

MODEL<nume><tipul  componentei>(<nume parametru>=<valoare>.) in care VON este cadere de tensiune a comutatorului inchis ( dioda conduce ), iar VOFF este caderea de tensiune a comutatorului deschis  (dioda este blocata).

ANALIZA PSPICE

Caracteristica diodei

* modelata ca intrerupator comandat in tensiune *

VS 1 0 10V

SDR 2 3 2 3 ICT

VD 3 0 0.7V

R 1 2 1K

.MODEL ICT VSWITCH (RON=100.0 ROFF=20K VON=1mV VOFF=0mV)

.DC VS -10V 10V 0.2V

.PROBE

.END

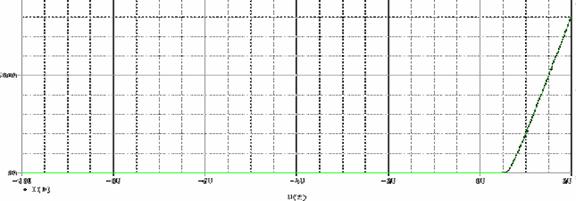

Rezultatele simularii:

         ICT

         RON  100

        ROFF   20.000000E+03

         VON    1.000000E-03

        VOFF    0

3.3. Caracteristica statica  a unei diode Zener

          Pentru  a trasa  caracteristica statica a diodei Zener tip 1N750, se utilizeaza circuitul din fig.3.5, dioda fiind comandata in curent. Programul corespunzator este urmatorul (c:\electron\L3\dz_caract.cir):

ANALIZA PSPICE

Caracteristica diodei Zener 1N750

IS 0 1

DZ 1 0 D1N750

.LIB "DC3EVAL.LIB"

.DC IS -5mA 5mA 0.1mA

.PLOT DC V(1)

.PROBE

.END

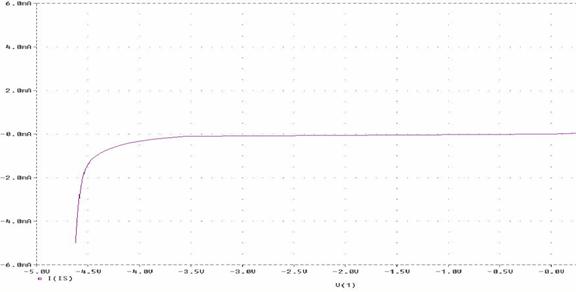

Rezultatele simularii:

D1N750

          IS  880.500000E-18

         ISR    1.859000E-09

          BV    4.7

         IBV     .020245

         NBV    1.6989

        IBVL    1.955600E-03

        NBVL   14.976

          RS     .25

         CJO  175.000000E-12

          VJ     .75

           M     .5516

        TBV1  -21.277000E-06

3.4.Determinarea PSF al diodei modelate

              Punctul static de functionare (PFS) al diodei alimentata in curent continuu este un punct de coordonare PSF(UD, ID ) situate in planul iD = iD(uD )al caracteristicilor statice.

        Ca de exemplu PSF, se propune schema din fig.3.6a. Inlocuind dioda polarizata direct cu modelul sau de curent continuu corespunzator fig.3.2.c - in care comutatorul este inchis, rezistenta in canductie este notata rD = 10 si caderea de tensiune pe dioda in conductie este VD = 0.7 - se obtine schema echivalenta din fig.3.6.b.

1) Calculul PSF si al altor marimi electrice ale crcuitului folosind teoremele Kirchhoff

Se scriu ecuatiile Kirchoff atasate circuitului:

Inlocuind valorile componentelor din figura rezulta valorile numerice.

Calculul PSF al unei diode modelate

VS  1 0 10

R 1 2 1k

rD 2 3 10

VD 3 0 0.7

.END

    3.5. Stabilizator parametric cu dioda Zener

     Stabilizatoarele  parametrice realizate cu dioda Zener se bazeaza pe prosperitatea diodei Zener de a pastra tensiunea la bornele sale aproximativ constanta in zona 3 de strapungere inversa la variatiile tensiunii sursei de alimentare, rezistentei de sarcina, temeraturii, etc.

     Schema stabilizatorului parametric  are dioda Zener montata in parallel cu rezistenta de sarcina Rs pentru a mentine tensiunea V0 constanta.

     Capacitatea stabilizatorului parametric de a mentine tensiunea V0 constanta la variatiile tensiunii de alimentare V1 si ale rezistentei de sarcina RS poate fi analizata pe graficele a doua caracteristici:

-caracteristica de transfer V0=V0(V1)|RS=const, care pune in evidenta stabilizarea tensiunii de iesire la variatiile tensiunii de intrare V1;

-caracteristica de iesire V0=V0(IS)|VI=const,care pune in evidenta stabilizarea tensiunii de iesire la variatiile rezistentei de sarcina RS

ANALIZA PSPICE

Calculul PSF al diodei modelate

VS  1 0 10

R 1 2 1k

rD 2 3 10

VD 3 0 0.7

.END

Rezultatele simularii:

NODE   VOLTAGE     NODE   VOLTAGE     NODE   VOLTAGE

VOLTAGE SOURCE CURRENTS

    NAME         CURRENT

    VS          -9.208E-03

    VD           9.208E-03

TOTAL POWER DISSIPATION   8.56E-02  WATTS

                   Stabilizator parametric cu dioda Zener

*caracteristica de transfer*

ANALIZA PSPICE

Stabilizator parametric cu dioda Zener

* caracteristica de transfer *

VI 1 0

R 1 2 470

DZ 0 2 DZ10V

RS 2 0 2K

.MODEL DZ10V D (BV=10V IBV=5mA)

.DC VI 0V 20V 0.5V

.PROBE

.END

Rezultatele simularii:

           DZ10V

          IS   10.000000E-15

          BV   10

         IBV    5.000000E-03

*caracteristica de iesire*

ANALIZA PSPICE

Stabilizator parametric cu dioda Zener

* caracteristica de iesire *

VI 1 0 20V

R 1 2 470

DZ 0 2 DZ10V

IS 2 0

.MODEL DZ10V D (BV=10V IBV=5mA)

.DC IS 0mA 40mA 0.5mA

.PROBE

.END

Rezultatele simularii:

               DZ10V

          IS   10.000000E-15

          BV   10

         IBV    5.000000E-03

       VI 1 0

R 1 2 470

DZ 0 2 DZ10V

RS 2 0 2K

.MODEL DZ10V D (BV=10V IBV=5mA)

.DC VI 0V 20V 0.5V

.PROBE

.END

Stabilizator parametric cu dioda Zener

* caracteristica de iesire *

VI 1 0 20V

R 1 2 470

DZ 0 2 DZ10V

IS 2 0

.MODEL DZ10V D (BV=10V IBV=5mA)

.DC IS 0mA 40mA 0.5mA

.PROBE

.END
