CALIFICAREA:ELECTRONIST RETELE DE TELECOMUNICATII
PROIECT
Pentru certificarea competentelor profesionale
Tema proiectului:
FO 949h75j TODIODA SI DIODA
ELECTROLUMINISCENTA
MEMORIU JUSTIFICATIV
Aparatura electronica se realizeaza cu ajutorul circuitelor electrice si electronice. Circuitele electrice sunt alcatuite din elemente cu parametri constanti, ca rezistoare, bobine, condensatoare, iar circuitele electronice contin si elemente neliniare si elemente cu parametri variabili cum sunt dispozitivele semiconductoare: diode, tranzistori, tiristori, etc.
La elementele semiconductoare curentul poate fi comandat printr-un semnal aplicat in mod convenabil si ca urmare ele pot fi considerate ca avand rezistenta variabila in timp.
Caracterul neliniar al elementelor de circuit electronice si posibilitatea de a comanda prin semnale electrice parametrii lor, permit realizarea unor functii specifice (redresare, amplificare) care nu pot fi efectuate cu elemente de circuit electrice, liniare.
Studiul functionarii aparatelor electronice se bazeaza pe analizarea comportarii atat a componentelor de circuit electric, cat si a celor electronice.
Proiectul de fata are ca obiectiv principal studiul fotodiodei si diodei electroluminiscente.
GENERALITATI
1.Efectul fotoelectric in semiconductori
Daca un semiconductor este supus campului eletromagnetic al undelor luminoase, energia transportata de fotoni disloca electroni de la nivelul atomilor, rezultind electroni, care se misca liber ca sarcini negative, si ioni, ca sarcini pozitive. Apar astfel purtatori de sarcina, care produc scaderea rezistentei electrice a semiconductorului, eveniment numit efect fotoelectric.
Cresterea conductibilitatii este proportionala cu fluxul luminos incasat, dar nu este nelimitata, deoarece, o data cu generarea de purtatori de sarcina apare si fenomenul invers, de cuplare a electronilor liberi cu ionii.
2Fotodioda
Fotodioda este un dispozitiv optoelectronic realizat dintr-o jonctiune
pn sau un contact metal-semiconductor polarizat invers, cu regiunea detrecere excitata de un flux luminos.
Caracteristica curent-tensiune reprezinta cele trei zone in care poate functiona fotodioda:
-cadranul unu adica polarizare directa in care fotodioda se comporta ca o jonctiune pn normala
-cadranul trei, in regim de polarizare inversa externa sau regim de fotodioda in care curentul este proportional cu iluminarea.
-cadranul patru, in regim de polarizare exterioara nula sau regimul de fotoelement, in care prin fotodioda circula un curent dependent de fluxul luminos incident.
Parametrii specifici unei fotodiode sunt
-curentul de intuneric ILo , este curentul prin fotodioda la iluminare nula
-tensiunea inversa maxima VR max , este tensiunea inversa maxima ce o
poate suporta fotodioda fara sa apara multiplicarea curentului in avalansa
-rezistenta dinamica la polarizare inversa A
-sensibilitatea integrala ce se poate defini astfel [ A/ lm]
5.Dioda electroluminiscenta
Este un dispozitiv fotoemitator fiind realizata dintr-o jonctiune pn deconstructie speciala, care emite radiatie luminoasa pe seama energieirezultate din recombinarea purtatorilor de sarcina
Ea se polarizeaza direct,emitand o lumina in spectrul vizibil, ce depinde de materialul semiconductorului utilizat si natura impuritatilor.
Se realizeaza de obicei din GaP cu impuritati de Zn (rosu) sau N (verde). Parametrii specifici unei diode luminiscente sunt:
-intensitatea luminoasa emisa la un anumit curent direct
-lungimea de unda la intensitate luminoasa maxima P ;
ANEXA 1

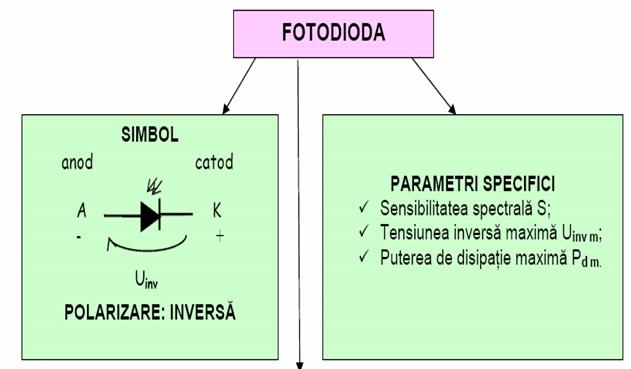

FO 949h75j TODIODA
ANEXA 2
DIODA ELECTROLUMINISCENTA
PROTECTIA MUNCII SI NOTIUNI DE P.S.I. IN EXPLOATAREA SI INTRETINEREA INSTALATIILOR ELECTRICE EFECTELE CURENTULUI ELECTRIC ASUPRA CORPULUI UMAN
. Electrosocurile
- Cand intensitatea curentului electric este mai mica de 1 mA iar socul electric nu se simte.
- La valori de 10mA se produc comotii nervoase in membre, contractii ale muschilor.
- Peste valori de 10mA se produc fibrilatii si oprirea respiratiei.
. Electrotraumatismele
Provoaca arsuri, metalizarea pielii, leziuni, etc.
- La alegerea masurilor de protectie impotriva electrocutarii se tine seama de periculozitatea locului de munca.
Electrocutarea
Are loc atunci cand omul atinge concomitent doua elemente bune conducatoare de electricitate, intre care exista o diferenta de potential.
Factorii de care depinde gravitatea electrocutarii
. Rezistenta electrica a corpului omenesc.
. Frecventa curentului electric
Curentul electric cu frecventa cuprinsa intre 10 si 100 de Hz este cel mai periculos.
. Durata de actiune a curentului
Daca durata de actiune este mai mica de 0,001secunde, efectul nu este periculos
. Valorile curentilor care produc electrocutarea
Valorile limita a curentilor nepericulosi sunt maxim 10mA in curent alternativ si 50mA in curent continuu
PROTECTIA OMULUI IMPOTRIVA ELECTROCUTARII
Toata activitatea unui electrician presupune utilizarea instalatiilor si echipamentelor care functioneaza datorita alimentarii cu energie electrica, deci trebuie asigurata protectia impotriva electrocutarii
Posibilitati de electrocutare
Atingerea directa este atunci cand omul atinge parti din instalatia electrica care fac parte din circuitele curentilor de lucru, cum sunt conductoarele neizolate sau bornele.
In acest caz omul atinge cu mana o faza, iar picioarele se afla pe o pardoseala conductoare aflata direct pe pamant. In aceasta situatie se stabileste urmatorul circuit electric:
faza atinsa + om + sol + neutrul transformatorului legat la pamant
Atingerea indirecta este atunci cand omul intra in contact cu parti din instalatia electrica care in mod accidental este sub tensiune datorita unor defectiuni sau avarii.
METODE DE PROTECTIE
La atingerea directa :
Protectia omului impotriva electrocutarii prin atingere directa se poate realiza prin:
. Utilizarea mijloacelor individuale de protectie
. Respectarea normelor de tehnica securitatii muncii specifice lucrarilor din instalatiile electrice.
La atingerea indirecta
Partile metalice care ajung in mod accidental sub tensiune (defect de izolatie) sunt: circuitele motoarelor electrice, batiurile masinilor-unelte, stelajele metalice ale tablourilor electrice etc.
La atingerea acestora de catre om se produce electrocutarea.
Electrocutarea prin atingerea carcasei unui motor care se afla in contact cu una din fazele retelei legata la pamant.
Se stabileste circuitul electric urmator:
faza defecta + carcasa motorului + corpul omului + neutrul retelei
Electrocutarea prin atingerea carcasei unui motor care se afla in contact cu una din fazele retelei izolate fata de pamant.
Metode de protectie impotriva electrocutarii prin atingerea indirecta
se realizeaza prin:
- micsorarea tensiunii de atingere
- micsorarea duratei de trecere a curentului electric prin corpul omenesc
- micsorarea tensiunii de atingere
Valoarea curentului electric depinde de :
. tensiunea de atingere si rezistenta electrica a corpului omenesc
Pericolul de electrocutare depinde si de tipul echipamentului electric utilizat:
- echipament fix: pentru alimentarea corpului de iluminat, masinilor-unelte etc.
- echipament mobil: se utilizeaza in diferite locuri in functie de necesitatile procesului de productie. Acest echipament este periculos deoarece in timpul deplasarilor se produc defecte ale izolatiei conductoarelor datorita solicitarilor mecanice . Din aceasta categorie fac parte: convertizoare, transformatoare de sudura
- echipament portabil este cel mai periculos datorita contactului direct cu omul. In aceasta categorie se incadreaza uneltele de mana si lampile electrice portabile.
Limitarea curentului de electrocutare se realizeaza prin adoptarea unor metode care sa duca la scaderea tensiunii de atingere sub valorile admisibile. Aceste metode sunt in functie de echipamentul folosit si locul de utilizare.
BIBLIOGRAFIE:
Teodor Danila, Componente si circuite electrice, Bucuresti , E.D.P. 1998.
Eugenia Isac, Masurari electrice si electronice, E.D.P. 2003.
