LEGILE GENERALE, LEGILE DE MATERIAL, PRINCIPALELE TEOREME ALE FENOMENELOR ELECTROMAGNETICE
2.1. Legile generale si de material. Regimuri electromagnetice. Medii electromagnetice
O lege este o relatie analitica între marimi fizice, care descrie, sub forma cea mai generala, cunostintele despre fenomenele unui domeniu al naturii, la un moment dat. Legile sunt fundamentate pe experienta, constituind rezultatul generalizarii unui numar mare de încercari. S-ar putea spune ca legile unui domeniu al stiintei constituie - facând o paralela cu Matematica - axiomele acestuia.
Legile se pot clasifica în:
- legi generale - care nu contin în expresiile lor marimi de material/mediu, deci sunt aplicabile în orice mediu;
- legi de
material - care contin în expresiile lor si marimi de
material/mediu si la aplicarea lor trebuie sa se tina seama
de parametrii constitutivi() ai acestuia.
Teorema este un enunt adevarat, care se poate deduce, prin demonstratie, din alte adev 757e46h 59;ruri, presupuse cunoscute, cum ar fi legile.
Regimuri electromagnetice
Se defineste prin regim de functionare contextul în care variaza în timp marimile electrice si/sau magnetice. În electrotehnica se regasesc urmatoarele regimuri de functionare:
Regimul
static. Este regimul în care marimile electrice sunt invariabile în
timp , nu au loc transformari energetice, conductoarele nu
sunt parcurse de curent electric de conductie
si sunt imobile
.
Exemple: regimul electrostatic, regimul magnetostatic.
Regimul stationar. În acest regim marimile de stare sunt invariabile în timp , au loc schimburi de energie cu mediul înconjurator,
conductoarele sunt parcurse de curenti de conductie
, fiind imobile sau mobile.
Exemple: regimul electrocinetic stationar( regimul circuitelor de curent continuu).
Regimul cvasistationar. Marimile de stare variaza suficient de lent în timp, astfel încât curentii de deplasare sunt neglijabili fata de cei de conductie , peste tot, cu exceptia dielectricului condensatoarelor electrice; conductoarele sunt imobile sau mobile.
Exemple: regimul de curent alternativ sinusoidal (monofazat sau trifazat).
Regimul variabil. În acest regim marimile de stare variaza rapid în timp, au loc transformari energetice, conductoarele sunt parcurse de curenti de conductie, curentii de deplasare si cei de pierderi în dielectric nu mai pot fi neglijati, conductoarele putând fi imobile sau mobile.
Exemplu: regimul tranzitoriu.
Din punct de vedere al modificarii în timp a formei marimilor de stare, se deosebesc:
- regimuri permanente (exemplu: regimul electrocinetic stationar, regimul permanent sinusoidal);
- regimuri variabile (exemplu: regimul tranzitoriu al circuitelor de curent continuu sau curent alternativ).
Medii electromagnetice
Notiunea de regim este strâns legata de cea
de mediu. Un mediu consta în totalitatea
caracteristicilor fizico - chimice ale spatiului în care au loc fenomenele studiate. Parametrii
constitutivi ai unui mediu electromagnetic, respectiv
parametrii ce caracterizeaza complet din punct de vedere electric
si/sau magnetic un material sau un mediu, sunt - permitivitatea
electrica, permeabilitatea magnetica si conductivitatea /rezistivitatea electrica.
Mediile electromagnetice se pot clasifica , dupa directia de susceptibilitate la actiunea câmpului electromagnetic , în:
a) medii izotrope - au aceleasi proprietati în toate directiile. Astfel, un mediu dielectric, conductor sau magnetic este izotrop daca sub actiunea unui câmp (electric sau magnetic) se polarizeaza temporar în directia câmpului, oricare ar fi acesta directie;
b) medii anizotrope - au proprietati diferite pe diferite directii. Astfel, polarizatia temporara si magnetizatia temporara depind de directia si sensul câmpului exterior, în sensul ca nu se produc decât pentru anumite directii (exemple: solide amorfe - pentru pct. a si solide cristaline - pentru b).
Dupa tipul polarizarii sau magnetizarii se deosebesc:
a) medii liniare - la care polarizatia
temporara sau magnetizatia temporara sunt proportionale cu , respectiv
. Altfel spus,
si respectiv
nu depind de
, respectiv de
, fiind constante;
b) medii neliniare - la care nu se mai regaseste aceasta proportionalitate. Între materialele neliniare pot fi exemplificate cele feroelectrice sau feromagnetice, caracterizate prin fenomenul de histerezis.
Dupa uniformitatea structurii fizico-chimice se deosebesc:
a) medii omogene: conductoare, elemente de circuit, izolatoare;
b) medii neomogene : surse electrice ( se spune ca aceste surse - de exemplu acumulatoarele - introduc neomogenitati în circuit).
În continuare vor fi prezentate legile generale si cele de material specifice Electrotehnicii.
2.1.1. Legea fluxului electric
Este o lege generala cu urmatorul
enunt: fluxul electric prin orice suprafata închisa este proportional cu sarcina electrica
localizata în interiorul acelei suprafete.
Relatia de definitie a fluxului electric este:
|
(2.1.1.a.) |
|
(2.1.1.b.) |
Aceasta relatie exprima forma integrala a legii fluxului electric.
Fluxul electric este pozitiv când liniile de
câmp ies din suprafata si invers.
Acest sens este corelat cu sensul normalei exterioare la suprafata
, respectiv cu sensul lui
.
Daca sarcina aflata în interiorul
suprafetei este data si
sub forma densitatii de sarcina, atunci membrul doi este al
relatiilor (2.1.1.) se mai poate scrie:
.
Pentru obtinerea formei locale se aplica teorema Gauss-Ostrogradski relatiei (2.1.1.b.):
|
Considerând sarcina electrica din interiorul suprafetei Σ cu o distributie volumetrica:
|
si înlocuind aceasta expresie în (2.1.1.b.), se obtine:
|
(2.1.4.a.) |
respectiv forma locala a legii fluxului electric.
Cum inductia electrica este un
vector de forma relatia de mai
sus se mai poate scrie în coordonate carteziene:
|
(2.1.4.b.) |
Asadar, în fiecare punct al domeniului considerat,
divergenta vectorului - inductie electrica este egala cu
densitatea volumetrica de sarcina.

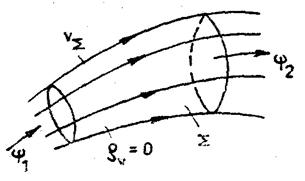

Tub de linii de flux electric
Liniile inductiei electrice încep din regiunile cu sarcini electrice pozitive si sfârsesc în cele cu sarcini electrice negative. Un mic volum închis strabatut de liniile vectorului inductiei electrice poarta numele de tub de linii de flux electric ( fig. 2.1.1.).
|
Fig.2.1.1. Tub de linii de flux electric |
Daca se
aplica legea fluxului electric la o suprafata care
delimiteaza o portiune de tub
de flux electric, se obtine:
= constant.,
unde este fluxul la
intrare, iar
- fluxul la iesire.
Cu alte cuvinte, fluxul electric are aceeasi valoare în orice sectiune transversala a unui tub de flux electric, în interiorul caruia nu exista sarcini electrice.
Legea polarizatiei electrice temporare
Enuntul legii este urmatorul: sub actiunea unui câmp electric exterior un corp izolator omogen si izotrop se polarizeaza temporar în directia acestui câmp, astfel încât polarizatia lui este proportionala cu intensitatea câmpului electric. Sub forma cantitativa legea se scrie:
|
unde: este permitivitatea electrica a vidului,
iar
este o marime de
material adimensionala, numita susceptibilitate/susceptivitate
electrica , si are
valoarea:
F/m.
Marimea nu depinde de
, dar depinde de temperatura, presiune, structura fizico
- chimica a materialului.
Este o lege de material ce caracterizeaza materialele izolatoare/dielectrice liniare (metalele nu se polarizeaza electric).
Legea
legaturii dintre si
În orice moment
si în orice punct al unui corp polarizat, inductia
electrica este suma
dintre intensitatea câmpului electric multiplicata cu
si polarizatia
:
|
Este o lege
generala. Marimile ,
si
sunt definite în
acelasi punct al corpului izolator.
Ţinând seama de
faptul ca polarizatia are o componenta
temporara si una permanenta
si, cunoscând
expresia lui
din (2.1.5.), rezulta:
Cu notatia: , se obtine:
|
unde este permitivitatea relativa a materialului/mediului
- o marime adimensionala care
depinde de material, iar
este permitivitatea absoluta .
Daca =0 se obtine:
|
relatie valabila în dielectricii (izolatorii) liniari. Aceasta relatie constituie legea polarizatiei temporare sub forma tehnica.
Scurt comentariu cu privire la cei trei
vectori ai câmpului electric ,
si
Inductia electrica
(densitate de flux
electric, deplasare) este legata
doar de sarcina electrica libera. Liniile de câmp ale lui
încep si se termina pe sarcinile electrice libere.
Polarizatia este legata doar de sarcina de polarizatie si se
poate reprezenta vectorial tot prin linii de câmp, care încep si se
sfârsesc pe sarcinile de polarizare.
Intensitatea câmpului
electric este legata de totalitatea sarcinilor prezente, fie libere, fie de polarizare. Vectorul
este o marime
primitiva. Vectorii
si
sunt marimi
derivate.
O prezentare sugestiva a relatiei dintre cei trei vectori poate fi facuta în cazul unui condensator electric plan (fig. 2.1.2).
|
Fig. 2.1.2. Cei trei vectori ai câmpului electric |
Se observa, din
figura, ca se defineste
numai de la sarcini libere de un semn la cele de semn opus, pe când
se defineste
si între sarcini libere si sarcini de polarizare (acesta este sensul
expresiei " .este legat de").
M
si M' sunt doua puncte în
spatiul dintre armaturi (dielectric ), caracterizate prin si respectiv prin
Observatie :
Sensul
vectorului de polarizatie din dielectric este
acelasi cu sensul vectorului
sub actiunea
caruia s-a produs polarizarea dielectricului (vezi polarizarea
dielectricilor).
Legea fluxului magnetic
În orice moment fluxul
magnetic prin orice suprafata închisa este nul:
|
Este o lege generala. Legea fluxului magnetic exprima, ca sens fizic, inexistenta sarcinilor magnetice.
Conform acesteia,
fluxul magnetic ce intra printr-o parte a suprafetei este egal cu cel
care iese prin alta parte, în acelasi moment, cu conditia ca în
interiorul suprafetei sa nu existe alte surse de câmp magnetic.
Relatia (2.1.9.)
reprezinta forma generala (integrala) a legii. Ea este
valabila si pentru o suprafata deschisa .
Pentru a obtine forma locala, se aplica teorema divergentei (Gauss - Ostrogradski) relatiei (2.1.9.) :
,
de unde rezulta:
|
Ca urmare, inductia magnetica este un vector câmp
solenoidal (fara surse, rotational) de forma
sau
.
Marimea se numeste potential magnetic vector al câmpului magnetic, fara a avea o
semnificatie fizica; este o marime de calcul.
Fluxul magnetic devine:
.
Aplicând teorema lui Stokes, relatia de mai sus capata forma:
|
o alta expresie a legii fluxului magnetic,
care arata ca fluxul magnetic are aceeasi valoare prin orice
suprafata deschisa care se sprijina
pe un contur închis
. Fluxul magnetic depinde numai de conturul
si nu de forma suprafetei
care se sprijina pe el.+)
La calculul lui cu
, este necesar sa se cunoasca valorile
inductiei
în toate punctele
suprafetei
.
La calculul lui cu
, este suficient sa se cunoasca valorile lui
doar pe conturul care
limiteaza suprafata
, deci rezolvarea problemei se simplifica.
Legea magnetizatiei temporare
În fiecare punct dintr-un corp izotrop si omogen (corp metalic) si în fiecare moment, magnetizatia temporara este proportionala cu intensitatea câmpului magnetic:
|
Este o lege de material ce caracterizeaza materialele liniare din punct de vedere magnetic( Cu, Al ).
Marimea se numeste
"susceptivitate magnetica" si este o marime adimensionala,
care depinde de starea materialului (temperatura, presiune, deformare
s.a.).
Pentru materialele
feromagnetice dependenta este neliniara, deci nu se mai poate aplica relatia
(2.1.12.). Materialele feromagnetice sunt materiale neliniare din punct de
vedere magnetic.
În tehnica legea
nu se utilizeaza sub acesta forma, ci combinata cu legea legaturii
dintre si
, astfel:
; dar
;
deci:
Notând
- permeabilitatea
magnetica relativa a materialului, se obtine:
sau:
|
unde:
poarta numele de
permeabilitate magnetica absoluta, iar
este permeabilitatea
magnetica a vidului:
H/m.
Pentru materialele diamagnetice (de exemplu aluminiu):
;
,
iar pentru cele paramagnetice (de exemplu cupru):
;
,
diferentele în
plus sau în minus fata de 1
si respectiv zero fiind practic
nesemnificative. Se poate spune ca practic aceste materiale au si ca urmare
, iar
, ca în vid( aer ).
În
cazul materialelor feromagnetice si atunci
, deci
, si, în plus,
(caracteristica magnetica este neliniara ). Pentru
aer se poate scrie de asemenea
, deoarece
.
2.1.6. Legea legaturii dintre ,
si
În
fiecare punct din câmp (unde pot exista si corpuri magnetizabile) si
în fiecare moment, inductia magnetica este suma dintre
câmpul magnetic
si
magnetizatia
, înmultite cu permeabilitatea vidului,
:
|
Este
o lege generala. Marimile ,
si
sunt definite în
acelasi punct (marimi de punct/diferentiale).
Daca
se tine seama de faptul ca magnetizatia totala este data de suma
dintre magnetizatia temporara si cea permanenta ,
, si se înlocuieste magnetizatia temporara
cu expresia acesteia, relatia de mai sus se mai poate scrie:
Cu s-a notat
permeabilitatea relativa a materialului, iar cu
- permeabilitatea sa absoluta.
Daca
, se obtine relatia cunoscuta pentru
materialele liniare din punct de vedere magnetic :
|
care exprima o alta forma a legii magnetizatiei temporare, forma utilizata curent în tehnica(legea magnetizatiei temporare sub forma tehnica).
În practica , pentru simplificarea calculelor, relatia (2.1.15) se utilizeaza si pentru materialele neliniare, alegând punctul de functionare al aparatelor( a se întelege - al circuitelor magnetice respective) pe portiunea liniara a caracteristicii de magnetizare( de exemplu la proiectarea unui electromagnet). Desigur ca în cazul unei sensibilitati ridicate a aparatelor aceasta relatie liniara nu mai poate fi aplicata, fiind utilizata caracteristica de magnetizare a materialului feromagnetic, respectiv ciclul de histerezis( B=B(H) ).
2.1.7. Legea conductiei electrice (legea lui Ohm)
Este o lege de material, ce poate fi exprimata sub forma locala sau integrala( G.H.Ohm, 1826).
Forma locala: în orice punct dintr-un conductor aflat în stare de conductie electrica (caracterizata prin miscarea ordonata a purtatorilor de sarcina sub actiunea unui câmp electric exterior), suma dintre câmpul electric si câmpul electric imprimat este egala cu produsul dintre densitatea curentului electric de conductie si rezistivitatea materialului. Relatia corespunzatoare este :
|
respectiv:
|
Cu s-a notat conductivitatea
materialului.
Câmpul electric , la rândul sau, este dat de relatia
,
unde este intensitatea câmpului electric coulombian (de
natura potentiala) produs de repartitia instantanee a
sarcinii electrice în conductoare sub actiunea unui câmp electric( urmare
a aplicarii la borne a unei diferente de potential, de exemplu,
de la un acumulator ), iar
- intensitatea câmpului electric indus (solenoidal) produs de un flux
magnetic variabil în timp, în conformitate cu legea inductiei
electromagnetice. Spre deosebire de câmpul coulombian, ale carui linii de
câmp sunt deschise, de la sarcinile pozitive la cele negative (sensul
conventional), cel solenoidal are liniile de câmp închise (se mai
numeste si rotational).
Cu s-a notat intensitatea
câmpului electric imprimat, un câmp de
natura neelectrica (dependent de temperatura, concentratie,
presiune etc.) si care se stabileste în conductoarele cu
neomogenitati de structura (cu surse electrochimice, cum sunt
acumulatoarele electrice), sau în
conductoarele accelerate (cazul masinilor electrice , unde
sau, mai corect,
).
Legea se refera, sub forma aratata, la conductoare liniare, izotrope si neomogene. Pentru conductoare omogene (fara surse electrice) legea devine:
|
În teoria si practica circuitelor electrice legea se utilizeaza sub forma integrala. În acest scop se integreaza expresia locala a legii conductiei electromagnetice pentru o portiune oarecare de circuit neramificat, constituit dintr-un conductor liniar si izotrop, alimentat la borne cu o tensiune continua si continând o sursa electrica (fig.2.1.3):
|
Fig. 2.1.3. Circuit simplu neramificat |
|
unde , este densitatea curentului electric de conductie din
circuit, i - intensitatea curentului electric de conductie, A - aria sectiunii transversale a
conductorului.
Cu R s-a notat expresia :
,
ce reprezinta rezistenta electrica a portiunii de conductor 1 - 2.
Cum si A practic nu variaza de-a lungul
conductorului:
|
unde este lungimea
conductorului între punctele 1
si 2.
Calculând pe portiuni integrala din membrul stâng, se obtine:
,
unde:
este tensiunea
electrica în lungul firului, iar
este t.e.m. a sursei
din circuit.
Ca urmare:
|
expresie care reprezinta forma integrala a legii conductiei electrice.
În regim stationar (curent continuu) si se poate
scrie:
,
deoarece integrala lui nu depinde de drum( a
se vedea teorema potentialului electric).
Ca urmare, legea conductiei electrice se poate scrie în regim stationar:
|
cu semnul (+) pentru cazul când se aplica regula
de la receptoare (sensurile lui si
fata de
borne coincid) si cu semnul (-) când se aplica regula de la
generatoare (sensurile lui
si
fata de
borne nu coincid).
Daca , se obtine:
|
expresie ce reprezinta legea lui Ohm, lege valabila numai pentru laturi de circuit pasive, neramificate, parcurse de curent electric de conductie.
2.1.8. Legea transformarii energiei în conductoare parcurse de curent electric (legea Joule- Lenz)
Forma locala a legii: Puterea instantanee
a câmpului electromagnetic transformata pe unitatea de volum a unui
conductor parcurs de curent electric de conductie în caldura este data de
produsul scalar dintre intensitatea câmpului electric () si densitatea de curent (
) ,în punctul( volumul infinitezimal ) în care se
calculeaza:
|
Este o lege generala.
În cazul conductoarelor liniare, izotrope
si omogene, vectorii si
fiind omoparaleli
si cum
, conform legii conductiei electrice, pentru aceste
conductoare se obtine:
|
Marimea se mai numeste densitatea
de volum a puterii din circuit si reprezinta energia
electromagnetica transformata ireversibil în caldura, prin efect Joule - Lenz, în conductor.
Daca conductorul
este neomogen (contine surse de energie electrica de tipul
acumulatorului electric), din legea conductiei electrice se determina
si înlocuind pe în relatia lui
se obtine:
|
În aceasta relatie:
este partea din energia electromagnetica primita de
conductor de la retea, în unitatea de timp si transformata
ireversibil în caldura pe unitatea de volum a conductorului ,
independent de sensul curentului.
Marimea:
este partea din energia electromagnetica schimbata între sursa din circuit ( când aceasta exista ) si câmpul electromagnetic din circuit.
În cazul în care >0, vectorii
si
sunt omoparaleli (au
acelasi sens) si
este cedata de sursa si primita de câmp.
În cazul în care <0, vectorii
si
sunt antiparaleli
si
este primita de
sursa si cedata de câmp (cazul încarcarii unui
acumulator de la retea).
Sub forma
integrala legea se obtine integrând relatia (2.1.24.) pe
întregul volum (V) al unui conductor.
Se obtine expresia puterii totale, , cedate de
câmpul electromagnetic unei portiuni omogene de circuit (fig.2.1.4):
|

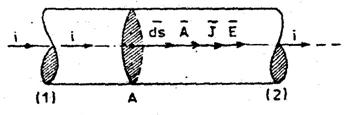

Fig.2.1.4. Portiune omogena de circuit(conductor) |
|
unde:
- reprezinta
puterea totala cedata de câmpul electromagnetic unei portiuni de circuit ( puterea
cedata de reteaua de alimentare).
În cazul în care în
latura de circuit receptoare exista si o sursa de t.e.m., tinând
cont de ecuatia laturii , , relatia (2.1.19) devine:
|
unde:
corespunde
transformarii ireversibile a energiei electromagnetice din conductor în
caldura, prin efect Joule-Lenz,
la nivelul întregii laturi de circuit;
corespunde
transformarii energiei chimice a sursei în energie electrica(sursa
produce energie), la nivelul întregii laturi de circuit;
corespunde
transformarii energiei electromagnetice a câmpului din conductor în energie chimica (sursa
preia energie de la circuit).
Sensul puterii în circuit ( latura de circuit ) este dat de relatia de sensuri dintre ei si i:
daca si
au acelasi sens,
atunci
>0 si sursa
cedeaza energie câmpului, deci latura este generatoare (fig. 2.1.5):
|
Fig. 2.1.5. Latura generatoare |
daca si
au sensuri opuse,
atunci
<0 si sursa
primeste energie de la câmp, deci latura este receptoare( consumatoare );
este cazul încarcarii unui acumulator (fig.2.1.6):
|
Fig. 2.1.6. Latura receptoare |
Legea electrolizei(legea lui Faraday)
Aceasta lege(M.Faraday,1834) exprima
relatia dintre masa unui element care apare la unul din electrozii unei bai electrolitice (electrodul negativ ) si intensitatea
curentului electric de conductie
care trece prin baie: masa de substanta care se depune în timpul la un electrod al
baii electrolitice este proportionala cu sarcina electrica totala care trece prin baie si echivalentul
chimic al elementului supus electrolizei:
|
unde: este echivalentul chimic al substantei depuse
prin electroliza (
este valenta elementului);
este sarcina
electrica corespunzatoare curentului ce strabate baia;
este o constanta universala,
numita constanta lui Faraday.
Unitatile de masura ale acestor marimi sunt:
gram - pentru m;
gram/mol - pentru A;
Coulomb/echiv.gram - pentru .
Constanta nu depinde de natura
electrolitului, fiind o constanta universala,
=96.490 C/echiv.gram.
Electroliza se utilizeaza în tehnica pentru obtinerea unor metale de înalta puritate (Cu, Al), pentru acoperirea unor metale cu straturi metalice subtiri (nichelare, cromare, argintare) sau pentru reproducerea electrolitica a formei unor obiecte (galvanoplastie).
2.1.10. Legea conservarii sarcinii electrice
Daca se
considera o suprafata închisa a unui corp izolator,
astfel încât aceasta sa nu fie strabatuta de curent de
conductie, se constata experimental ca sarcina totala
localizata în interiorul suprafetei ramâne constanta:
|
Daca însa
suprafata este strabatuta
si de conductoare parcurse de curenti electrici de conductie,
sarcina electrica variaza în timp, conform interpretarii fizice
date curentilor.
Sa consideram, de exemplu, un condensator electric încarcat cu sarcina q, ale carui armaturi se leaga printr-un conductor metalic (fig. 2.1.7). In interiorul conductorului potentialul nu mai poate ramâne constant (armaturile au potentiale diferite) si echilibrul electrostatic nu se mai mentine la închiderea circuitului. În timpul regimului tranzitoriu de descarcare a condensatorului, prin conductor va trece un curent electric, care este egal cu viteza de scadere în timp a sarcinii de pe armaturile condensatorului.
|
Fig.2.1.7. Descarcarea unui condensator electric |
Generalizând problema,
se poate enunta legea conductiei electrice sub forma
integrala: intensitatea a curentului electric
de conductie care iese dintr-o
suprafata închisa
, atasata conductoarelor parcurse de curent,
este egala în fiecare moment cu viteza de scadere a sarcinii
, localizate în interiorul suprafetei.
Relatia de definitie a legii este urmatoarea:
|
Conventie: curentul trebuie considerat
pozitiv daca iese din suprafata
si negativ
daca intra, fiind asociat, prin conventie, cu sensul pozitiv al
normalei
la suprafata
elementara
Relatia de mai sus poate fi pusa si sub forma:
|
Pentru forma locala a legii se aplica teorema Gauss - Ostrogradski membrului I al relatiei (2.1.32.):
|
Ţinând seama de expresia din membrul drept al aceleiasi relatii, se obtine:
|
Relatia (2.1.34.) reprezinta forma locala a legii conductiei electrice.
Daca mediul analizat
este în miscare (), în conductoare apare un curent suplimentar - curentul de convectie, astfel încât
legea sub forma integrala devine:
|
Legea inductiei electromagnetice
Este o lege
generala si se bazeaza pe fenomenul
de inductie electromagnetica
(M.Faraday, 1831): variatia în timp a fluxului magnetic ce
strabate o suprafata care se sprijina
pe circuitul închis
produce o t.e.m. de
contur
, numita si t.e.m.
solenoidala, al carei sens
se opune cauzei care a produs-o (regula
lui Lenz, 1834). Se poate scrie, ca urmare:
|
relatie care exprima forma
integrala a legii inductiei electromagnetice si care se
enunta astfel: tensiunea electromotoare de contur (), produsa prin inductie electromagnetica în
lungul unei curbe închise (
), este egala cu viteza de scadere a fluxului
magnetic (
) prin orice suprafata (
) ce se sprijina pe curba (
) (fig.2.1.8).
Punând cei doi membri ai relatiei (2.1.30) se pun sub forma:
,
respectiv:
,
relatia de mai înainte se mai poate scrie:
|
În
expresia legii inductiei electromagnetice fluxul este un flux total.
Daca acest flux este produs de o bobina cu N spire, relatia (2.1.36.) devine:
|
unde reprezinta fluxul
fascicular, adica fluxul produs de o singura spira a
bobinei.
|
Fig. 2.1.8. Tensiunea electromotoare indusa |
Cum în general un câmp electric este de forma:
,
iar si
sunt nule în acest
caz, , rezulta ca în expresia (2.1.37.) câmpul
reprezinta numai
câmp indus sau solenoidal (
).
Membrul drept al relatiei (2.1.36.) se
descompune, pe baza notiunii de derivata
de flux, în doi termeni, si
, unde:
|
si poarta numele de t.e.m. de transformare (indusa prin variatia în timp a intensitatii câmpului magnetic prin spira ), iar:
|
si poarta numele de t.e.m. de miscare (rotatie sau translatie).
T.e.m. apare în cazul
inductiei
variabila în timp
si a circuitului (
) imobil, iar t.e.m. apare în cazul inductiei
variabila sau constanta
în timp si a circuitului (
) mobil; prima fiind
specifica functionarii transformatoarelor electrice, iar cea de-a
doua - masinilor electrice rotative, unde conturul (circuitul/spirele
bobinelor) taie în miscare
liniile de câmp magnetic.
Deducerea analitica a t.e.m. de miscare ()
Se considera un element al circuitului (
) în miscare de translatie cu viteza
(fig. 2.1.9).
|
Fig.2.1.9. Elementul |
Într-un interval de timp dt, acest element se deplaseaza pe
distanta si descrie
suprafata elementara
. Calculând fluxul elementar prin aceasta
suprafata, respectiv:
, se obtine t.e.m. sub forma:
|
De unde, integrând pe întregul circuit (), se obtine relatia:
|
Ţinând
seama de expresiile lui si
, legea inductiei electromagnetice se mai poate scrie
sub forma integrala dezvoltata:
|
sau:
|
Legea inductiei electromagnetice evidentiaza o prima legatura între câmpul electric si cel magnetic: variatia în timp a câmpului magnetic produce linii (închise ) de câmp electric.
2.1.12. Legea circuitului magnetic
Este o lege generala, elaborata de Maxwell
prin generalizarea teoremei lui Ampere, care, sub forma integrala, se
enunta astfel: tensiunea magnetomotoare de-a lungul unui circuit magnetic închis, definit
de o curba
, este egala cu suma dintre solenatia
curentilor electrici de conductie,
, prin orice suprafata
care se sprijina
pe curba
si viteza de crestere
a fluxului electric prin acea suprafata( fig. 2.1.10.):
|
Ţinând
seama ca ;
; iar
, relatia (2.1.45.)
devine:
|
|
Fig. 2.1.10. Tensiunea magnetomotoare |
Cu ajutorul derivatei
de flux se demonstreaza ca
membrul drept al relatiei de mai sus contine, pe lânga
solenatie (curentul de conductie total), alti trei termeni
si anume ,
,
.
Astfel:
|
si reprezinta curentul
de deplasare, care apare în dielectrici în cazul inductiei electrice
variabile în timp, curba () fiind imobila (cu
s-a notat densitatea
curentului de deplasare);
|
si reprezinta curentul de convectie, care apare în cazul deplasarii cu
viteza a unui corp
încarcat cu sarcina electrica, având repartitia
volumetrica
;
|
si reprezinta curentul Roentgen teoretic, care apare în cazul corpurilor polarizate electric si aflate în miscare.
Ca urmare, expresia integrala dezvoltata a legii se mai poate scrie sub forma:
|
respectiv:
|
Punând:
|
se obtine în final
|
unde poarta numele de curent hertzian.
Observatie
Curentul
de deplasare are un rol important
în studiul circuitelor electrice în regim cvasistationar (curent
alternativ).
Introdus de Maxwell, aceasta explica atât continuitatea curentului electric variabil în timp prin condensatoarele electrice, cât si producerea si propagarea undelor electromagnetice în spatiul liber (fig.2.1.11).
|
Fig. 2.1.11. Curentul de deplasare |
În conductoare () este important numai curentul de conductie,
, curentul de deplasare fiind nul, iar în dielectrici(izolatori) este important curentul de deplasare,
, curentul de conductie fiind nul.
Ca urmare, pentru suprafata legea circuitului
magnetic va contine în membrul drept numai temenul
:
,
unde N este numarul de conductoare cuprins în , iar i - curentul
total prin acestea; pentru suprafata
legea circuitului
magnetic va contine în membrul drept numai termenul
:
(
si
sunt nuli-medii imobile).
Legea circuitului magnetic evidentiaza o alta dependenta dintre câmpul magnetic si cel electric: variatia în timp a unui câmp electric produce un câmp magnetic .
Legea inductiei electromagnetice si legea circuitului magnetic sunt doua legi fundamentale ale fenomenelor electromagnetice, care pun în evidenta interconditionarile dintre câmpul electric variabil în timp si câmpul magnetic variabil în timp si au un rol esential în explicarea producerii si propagarii undelor electromagnetice.
2.2. Principalele teoreme ale fenomenelor electromagnetice
2.2.1. Teoreme specifice regimului electrostatic
Teorema lui Coulomb
Aceasta teorema(Ch.Aug.Coulomb,1875) arata ca forta de
interactiune dintre doua mici corpuri de proba încarcate cu sarcinile , respectiv
, imobile, aflate în vid , aflate la distanta R una fata de
cealalta, este data de relatia:
|
unde este, asa dupa cum s-a mai aratat, permitivitatea
electrica a vidului.
Experienta arata ca corpurile
încarcate cu sarcini de acelasi semn se resping, iar cele
încarcate cu sarcini de semne contrare se atrag. Daca se noteaza
cu , respectiv
versorii
distantelor orientate de la corpul 1
la 2 , respectiv la 2 la 1,
reprezentarile vectoriale ale fortei de interactiune dintre
corpuri, numita si forta lui Coulomb, arata ca în fig.
2.2.1.
Scriind pe , relatia (2.2.1.)
poate fi pusa si sub forma:
|
În modul, forta devine:
|
|
Fig. 2.2.1. Forta lui Coulomb |
Teorema lui Gauss
Teorema lui Gauss reprezinta un caz particular al legii fluxului electric si se exprima sub forma:
|
Enunt: Fluxul intensitatii câmpului
electric printr-o suprafata închisa , în vid, este egal cu
raportul dintre sarcina electrica
din interiorul suprafetei
si permitivitatea
vidului,
. Modul de obtinere a relatiei (2.2.4.) este
urmatorul:
Pentru vid se poate scrie: , astfel încât legea fluxului electric devine:
|
de unde rezulta relatia (2.2.4.).
Teorema potentialului electrostatic( si electric)
Enunt: În regim
electrostatic, circulatia vectorului câmp electric de-a lungul oricarei
curbe închise , dusa prin vid, este nula:
|
(2.2.5.a.) |
Relatia (2.2.5.a.)reprezinta forma integrala a legii. Forma locala este data de relatia:
|
(2.2.5.b.) |
Teorema reprezinta un caz particular al legii inductiei electromagnetice.
Consecintele teoremei potentialului electrostatic sunt urmatoarele:
a. În regim electrostatic tensiunea electrica dintre doua puncte nu depinde de drum.
Demonstratie:
Fie doua puncte, M si N, în câmp electrostatic, în vid, si doua drumuri oarecare între aceste puncte (fig. 2.2.2).
|
Fig. 2.2.2. Consecinta a) |
Se vede ca cele
doua drumuri (C1
si C2) constituie
împreuna drumul închis :
.
Relatia (2.2.5.a.) se mai poate scrie sub forma:
de unde:
.
b. Tensiunea electrica dintre doua puncte aflate în câmp electrostatic este egala cu diferenta potentialelor celor doua puncte.
Deoarece , înseamna ca marimea infinitezimala
este o diferentiala totala. Ca
urmare se poate introduce o marime scalara V, numita potential
electric, astfel încât
.
Semnul minus este introdus prin conventie si are
semnificatia fizica urmatoare: deplasarea unei sarcini unitare
în lungul unei linii de câmp, în sens opus acesteia, de pe pamânt( în
general de la mare distanta) spre sarcina sau distributia de
sarcini care produce câmpul, presupune învingerea fortei câmpului (). Integrând pe
pe un drum oarecare
între cele doua puncte din câmp, se poate scrie:
|
sau:
|
Desi este o marime
scalara, se da acesteia un sens pozitiv, prin conventie,
orientat de la primul indice catre cel de-al doilea (fig. 2.2.3).
|
Fig. 2.2.3. Consecinta b. |
Daca se
considera ca punctul , unde
este situat la distanta mare (
) de punctul N (de
regula - pe pamânt), atunci se poate aprecia ca punctul N devine practic acelasi cu M în raport cu aceasta
distanta (
) si în aceste conditii se poate scrie:
.
Punând si
se obtine, în
final:
,
sau:
|
Relatia (2.2.7) constituie
relatia de definitie a potentialului
electrostatic ( este potentialul
de referinta, în mod curent acesta fiind potentialul
pamântului:
).
Observatie
Relatiile legate de cele doua consecinte a si b sunt valabile atât în vid, cât si în oricare alt mediu, dupa cum arata experienta.
Teorema conservarii componentelor normale ale inductiei electrice
Enunt: La trecerea printr-o
suprafata de discontinuitate, Sd,
care separa doua medii imobile, neîncarcata cu sarcina
electrica (), componentele
normale ale inductiei electrice se conserva (trec în mod continuu
dintr-un mediu în altul):
|
Demonstratie
Se considera o
suprafata închisa , de forma unui paralelipiped, având aria bazei
si grosimea foarte mica (
), care înconjoara un punct oarecare M aflat pe suprafata Sd.
Se face o sectiune prin
suprafata cu un plan care
contine vectorii
si punctul
(fig. 2.2.4).
|
Fig. 2.2.4.Conservarea componentelor normale ale lui |
Normala , orientata dinspre mediul 1 spre mediul 2 se
considera pozitiva, iar normala
se considera
negativa (
). Ca urmare si
.
Aplicând legea fluxului electric suprafetei închise si tinând
seama ca fluxul prin suprafetele laterale este practic nul, se
obtine:
;
;
.
De unde rezulta: .
Teorema conservarii componentelor tangentiale ale intensitatii câmpului electric
Enunt: La trecerea printr-o suprafata de discontinuitate, Sd, care separa medii imobile, componentele tangentiale ale intensitatii câmpului electric se conserva (trec continuu dintr-un mediu în celalalt) (fig. 2.2.5):
|
Se considera
o curba închisa de forma
dreptunghiulara, cu dimensiunea laterala
, care include punctul M,
aflata în acelasi plan cu vectorii câmpului electric
si
.
Aplicând teorema
potentialului electric pe curba , se poate scrie:
;
de unde rezulta relatia : (2.2.9.) .
|
Fig. 2.2.5. Conservarea componentelor tangentiale
ale lui |
Teorema refractiei liniilor de câmp electric
Enunt: La trecerea printr-o suprafata de
discontinuitate, Sd, dintr-un mediu
cu permitivitate într-un mediu cu
permitivitate
, raportul dintre tangentele unghiurilor de incidenta
si de
refractie
este egal cu raportul
permitivitatilor:
|
Demonstratie
Din teoremele anterioare se observa ca:
|
Pe de alta parte, conform legii polarizatiei temporare - forma tehnica, se pot scrie relatiile:
|
deoarece mediile (1) si (2) sunt omogene si izotrope; rezulta relatia (2.2.10).
Teorema energiei în câmpul electrostatic
Enunt : energia înmagazinata în câmpul
electrostatic al unui sistem de n
conductoare, încarcate cu sarcinile si potentialele
, este data de semi-suma produselor dintre sarcinile
si potentialele luate pentru
fiecare conductor în parte.
Expresia formala a teoremei este:
|
De exemplu energia înmagazinata în câmpul
electric al unui condensator electric, având armaturile încarcate cu sarcinile
,
si
potentialele
si
este :
|
Daca
se tine seama de teorema capacitatii electrice, , rezulta:
|
unde reprezinta
tensiunea electrica la bornele condensatorului.
Expresia (2.2.13) reprezinta forma integrala a teoremei energiei .
Sub forma locala, aceasta se poate scrie:
|
unde cu s-a notat densitatea de volum a energiei
înmagazinata în câmpul electrostatic al sistemului de conductoare.
Pornind de la aceasta densitate, energia câmpului electric mai poate fi scrisa sub forma:
|
2.2.2.Teoreme specifice regimului electrocinetic
stationar si cvasistationar
Teorema potentialului electric stationar
Enunt:
În regim electrocinetic stationar ( regimul
de curent continuu) si cvasistationar( în general - regimul de curent
alternativ sinusoidal) circulatia intensitatii câmpului electric
este nula de-a lungul oricarui contur închis (), oricum ar fi trasat acesta (prin conductoare sau, în parte,
prin conductoare si prin dielectrici):
|
Rezulta ca, în regim
electrocinetic stationar, ca si în cazul regimului electrostatic, circulatia vectorului nu depinde de curba de
integrare si, deci, ca produsul
este o
diferentiala totala. Ca urmare se poate defini, ca si în
cazul regimului electrostatic, o functie
scalara numita potential electric, respectiv o diferenta de potential,
care poarta numele de tensiune
electrica.
|

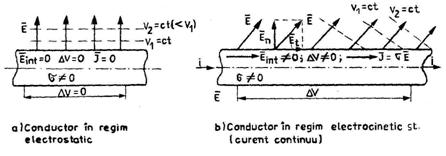

În figura (2.2.6) este prezentat un conductor în regim electrostatic (a) si în regim electrocinetic (b).
În regim electrostatic potentialul este constant în lungul conductorului, pe când în regim electrocinetic potentialul variaza de la un punct la altul al conductorului parcurs de curent.
Câmpul electric este nul în interiorul
conductorului aflat în regim electrostatic, dar este diferit de zero în
interiorul conductorului parcurs de curent continuu, conform legii
conductiei electrice (
). La suprafata conductorului parcurs de curent
electric, liniile de câmp electric sunt înclinate, aceasta directie
fiind rezultatul sumarii vectoriale dintre câmpul
, normal pe
suprafata conductorului (produs de distributia de sarcina
electrica libera de pe suprafata) si
, tangent la suprafata conductorului (egal cu câmpul din
interior,
, conform teoremei conservarii componentelor
tangentiale la suprafata de separatie dintre doua medii
diferite).
|
|
Fig. 2.2.6.a.Conductor în regim electrostatic |
Fig. 2.2.6.b.Conductor în regim electrocinetic |
Înclinarile suprafetelor echipotentiale (Vi=ct , unde i=1,2,...n) sunt diferite în cele doua regimuri, asa cum se observa în figura (liniile de potential constant sunt perpendiculare pe vectorii câmp-electric).
Enunt:
În regim electrocinetic stationar liniile de curent (numite si liniile câmpului vectorial al densitatii de curent) se conserva în cazul unui tub de curent, adica liniile care intra în tub sunt egale cu cele care ies din tub.
Sub
alta forma teorema se enunta astfel: intensitatea
curentului electric care trece printr-o suprafata închisa () este nula, respectiv curentul care iese din suprafata este egal cu cel care intra; liniile de curent nu au început si nici
sfârsit, ele circulând numai pe contururi închise (fig. 2.2.7). Se poate
scrie:
|
sau :
|
Aici suprafata s-a luat strâns în jurul segmentului de conductor analizat.
|
Fig.2.2.7. Continuitatea liniilor de curent electric de conductie |
Teorema este o consecinta a legii conservarii sarcinii electrice, cu specificarea faptului ca în regim stationar:
.
Demonstratie:
Se observa din figura ca :
,
unde :
.
Cum (datorita
sensului normalei
la suprafata
), iar
si
,
( si
fiind perpendiculari),
rezulta ca:
, respectriv
.
2.2.3. Teoreme specifice regimului stationar (si cvasistationar ) al câmpului magnetic
Enunt:
Tensiunea magnetomotoare în lungul
oricarui contur închis ,
, în regim stationar este egala cu solenatia
a curentului total de
conductie prin orice suprafata
, care se sprijina pe curba
:
|
unde:
|
Teorema
este o consecinta a legii circuitului magnetic pentru regimul
stationar, regim în care curentul de deplasare în dielectric este nul (), si serveste la calculul circuitelor magnetice
ale aparatelor electrice care functioneaza în acest regim( relee,
electromagneti, masini electrice de c.c.).
|
