Testul nr.
Marimi geometrice. Masurare si control
Completati schemele de mai jos:

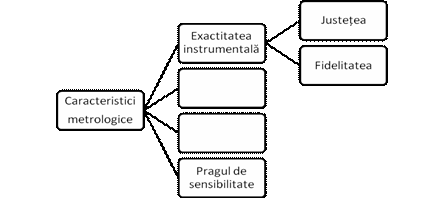

a. Caracteristici metrologice

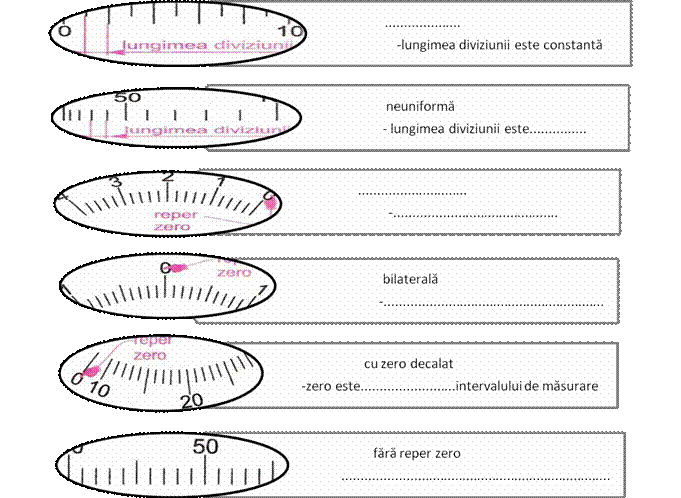

b. Tipuri de scari:
Se dau urmatoarele mijloace de masurare. Caracterizati scara gradata (tipul, indicatoarele, lungimea diviziunii, limite, domeniul de masurare,indice, felul citirii, dispozitivul de afisare).

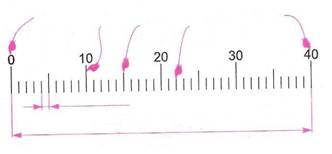

Completati desenul de mai jos.
Testul nr. rezolvare
Completati schemele de mai jos:

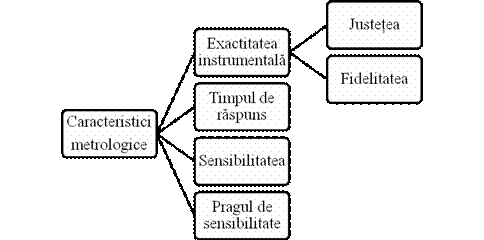

a. Caracteristici metrologice

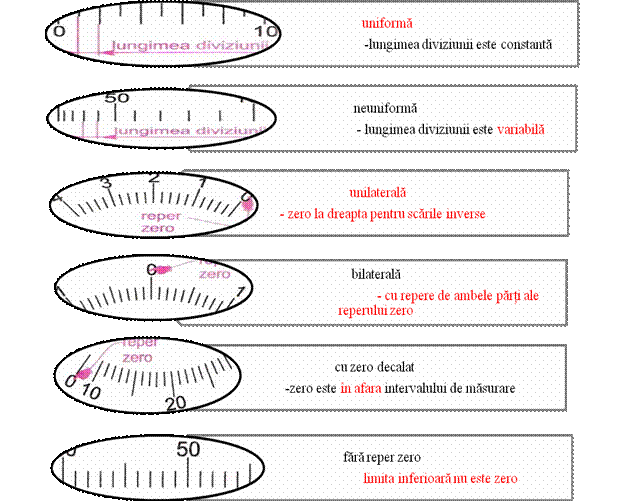

b. Tipuri de scari:
Se dau urmatoarele mijloace de masurare. Caracterizati scara gradata (tipul, indicatoarele, lungimea diviziunii, limite, domeniul de masurare, indice, felul citirii, dispozitivul de afisare).
|
Ampermetru |

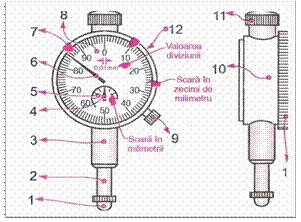

Comparator cu cadran |
|
|
Tipul |
Uniform, unilaterala |
Uniform, unilaterala |
|
indicatoarele |
Ac rigid |
Ac indicator |
|
lungimea diviziunii |
Constant 1 A |
0,01 mm |
|
limite | ||
|
domeniul de masurare |
De la 0 A la 6 A |
De la 0 mm la 10 mm |
|
indice |
ac |
ac |
|
felul citirii |
2,8 A |
85 x 0,01= 0,85 mm |
|
dispozitivul de afisare |
analogic |
analogic |

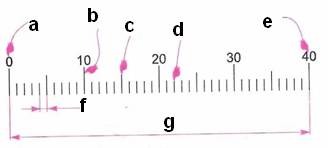

Completati desenul de mai jos.
a. Limita inferioara
b. Reper mare
c. Reper mijlociu
d. Reper mic
e. Limita superioara
f. Lungimea (valoarea) diviziunii
g. Lungimea scarii gradate - domeniul de masurare
|
