NOMENCLATURA SI FUNCTII

Fizica


NOMENCLATURA SI FUNCTII

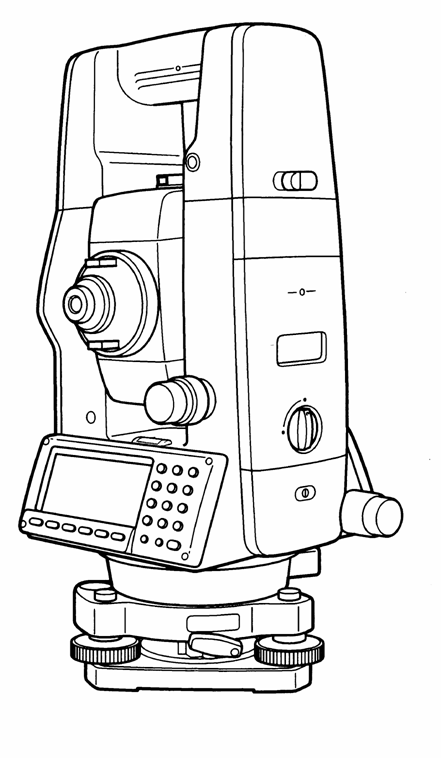

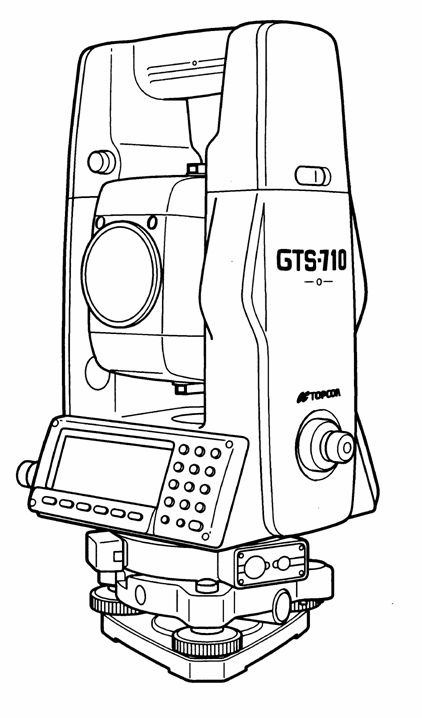

NOMENCLATURA








Ecranul (DISPLAY)

l         Ecranul

In general, ecranul este format din patru linii situate in partea superioara si o linie de meniuri functionale, care variaza in functie de modul de masurare dorit.

Contrast

Contrastul si iluminarea ecranului se ajusteaza apeland tasta star

l         Incalzitor (Automatic)

Incalzitorul automatic incorporat functioneaza cand temperatura exterioara este sub 0 C. Acesta pastreaza viteza de afisare a ecranului cand temperatura este mai mica de 0 C. Instructiunile de utilizare ale incalzitorului se gasesc in capitolul 7 'MODUL DE SETARE AL PARAMETRILOR'.

l         Exemplu

V  : 87 55'45"

HR : 180 44'12"

SD HD NEZ 0SET HOLD P1



Masurarea unghiurilor

Unghi vertical : 87 55' 20"

Unghi orizontal : 180 44' 12"

V  : 87 55'40"

HR : 180 44'12"

SD : 12.345

PSM 0.0

PPM 0.0

(m) *F.R



MEAS MODE VH SD NEZ P1



Modul de masurare al distantei

Unghi vertical : 87 55 '40"

Unghi orizontal : 180 44' 12"

Distanta inclinata : 12.345m

l         Indicatorii ecranului

Afisare

Continut

Afisare

Continut

V

Unghi vertical

EDM functioneaza

V%

Unghi de panta

(m)

Metru

HR

Unghi in poz I

(f)

Feet

HL

Unghi in poz II

F

Mod precis

HD

Distanta orizontala

C

Mod aproximativ

VD

Cota relativa

T

Masurare continua

SD

Distanta inclinata

R

Masurare repetata

N

N

S

Masurare unica

E

E

N

Nr. De masuratori

Z

Z

ppm

Corectia atmosferica

psm

Constanta prismei

TASTE DE LUCRU

Tasta

NUME

FUNCTII

F1~F6

Taste de soft

Sunt in concordanta cu mesajul afisat.

Taste numerice

Introducerea numerelor.

A ~/

Taste alfa

Introducerea literelor.

ESC

Tasta de iesire

Reantoarcerea la modul sau afisajul precedent.

Tasta Star

Se foloseste pentru activarea functiilor auxiliare.

ENT

Tasta Enter

Se tasteaza dupa introducerea datelor.

POWER

Tasta Power

Activarea/Dexactivarea sursei de curent (ON/OFF)

1.4 Taste functionale (Soft Key)

Mesajul tastelor functionale este afisat pe linia de la baza ecranului. Functiile sunt in concordanta cu mesajul afisat .

V  : 87 55' 45" 5

HR  : 180 44' 12" 5

SD  HD NEZ 0SET HOLD P1

[F1] [F2] [F3] [F4] [F5] [F6]

Taste de soft

HSET R/L V/% TILT P2

  V : 87 55' 45"

HR  : 180 44' 12"

SD HD NEZ 0SET HOLD P1

Masurarea unghiurilor

SA SO MEAN P2


V : 90 10' 20" 5

HR : 120 30' 40" 5

HD :

VD :

PSM  0.0

PPM  0.0

(m) F.R

MEAS MODE VH SD NEZ P1

Masurarea distantei orizontale

SA SO MEAN m/ft P2


V : 90 10' 20"

HR : 120 30' 40"

SD :

PSM  0.0

PPM  0.0

(m) F.R

MEAS MODE VH SD NEZ P1

Masurarea distantei inclinate

SA HT MEAN P2


N : 12345.6789

E : -12345.6789

Z : 10.1234

PSM  0.0

PPM  0.0

(m) F.R

MEAS MODE VH SD NEZ P1

Masurarea coordonatelor


Mod

Ecranul

Soft key

Function

Masurarea unghiului



SD

F1

Masurarea distantei inclinate.

HD

F2

Masurarea distantei orizontale.

NEZ

F3

Masurarea coordonatelor.

0SET

F4

Setarea unghiului orizontal 0*00'00".

HOLD

F5

Memorarea unghiului orizontal.

HSET

F1

Introducerea unei valori date pentru unghiul orizontal.

R/L

F2

Schimbarea pozitiilor citirilor (stanga/dreapta) pentru unghiul orizontal.

V/%

F3

Schimbarea citirilor zenitale sau unghi vertical (panta %).

TILT

F4

Seatrea functiunii de calare, ON/OFF.Daca este ON, pe ecran va apare valoarea de corectare a calarii.

Masurarea distantei inclinate



MEAS

F1

Inceperea masurarii distantei inclinate. .

MODE

F2

Setarea modului Continuu , Aproximativ sau Precis.

VH

F3

Masurarea unghiului.

HD

F4

Masurarea distantei orizontale.

NEZ

F5

Masurarea coordonatelor.

SA

F1

Setarea modului audio.

SO

F2

Executarea masuratorilor de trasare.

MEAN

F3

Setarea numarului repetat de masuratori.

m/ft

F4

Schimbarea unitatilor de masura.

Masurarea distantei orizontale



MEAS

F1

Inceperea operatiunii de masurare a distantei orizontale.

Schimba Continuu/Repetat sau (Single) .

MODE

F2

Setarea modului de masurare Continuu , Aproximativ sau precis.

VH

F3

Masurarea unghiurilor.

SD

F4

Masurarea distantei inclinate.

NEZ

F5

Masurarea coordonatelor.

SA

F1

Setarea modului audio.

SO

F2

Executarea masuratorilor de trasare.

MEAN

F3

Setarea numarului repetat de masuratori

m/ft

F4

Schimbarea unitatilor de masura.

Masurarea de coordonate



MEAS

F1

Inceperea masuratorii de coordonate.

Selecteaza Continuu/Repetat sau (Single) .

MODE

F2

Setarea modului Continuu , Aproximativ sau Precis

VH

F3

Masurarea unghiurilor.

SD

F4

Masurarea distantei inclinate.

HD

F5

Masurarea distantei orizontale

SA

F1

Setarea modului audio.

HT

F2

Setarea inaltimii instrumentului si introducerea inaltimii prismei.

MEAN

F3

Setarea masuratorilor repetate

m/ft

F4

Schimbarea unitatilor de masura.

SET

F5

Introducerea coordonatelor punctului de statie

Tasta Star (

Tasta Star este folosita pentru fiecare functie auxiliara, implementata de catre fabricant sau afisare, dupa cum urmeaza:

Modificarea contrastului ecranului

Lumina de fond a ecranului (ON/OFF)

Iluminarea firelor reticulare (OFF/intunecat/normal/luminos)

Afiseaza continutul sau capacitatea memoriei Cardului

Setarea temperaturii, valoarea corectiei presiunii atmosferice (PPM), valoarea constantei prismei (PSM)

Punctul de ghidare

Afisarea datei si a timpului

Setarea modului audio

Lumina ecranului



Ajustarea contrastuluit



Iluminarea reticulului



Afisarea datei si a timpului


14:30:40

  Apasati tasta star (

Afisarea memoriei interne si a cardului






[F1] [F2] [F3] [F4] [F5] [F6]

Apasati tastele soft in corespondenta cu imaginea afisata

Setarea corectiei valorii temperaturii. presiunii atmosferice (PPM), valoarea constantei prismei (PSM)




l        Punctul de ghidare este dupa cum urmeaza

14:30:40









Punct de ghidare

[F6]Schimba pagina urmatoare

1) Modificarea contrastului ecranului

Aceasta va permite sa modificati contrastul ecranului.

Apasand tasta [F1] sau [ F2] , ecranul se lumineaza mai mult sau mai putin.

2) Iluminarea ecranului (ON/OFF)

De fiecare data cand apasati tasta [F3] , lumina se modifica ON/OFF . Imaginea dupa ecran se schimba dupa cum urmeaza:

OFF ON

Iluminarea reticulului (OFF/Low/Middle/High)

De fiecare data la pasarea tastei [F4] , imaginea ecranului se modifica dupa cum urmeaza:.

OFF Scazuta Mijlocie Stralucitor

4) Afisarea continutului sau a capacitatii de memorie a Cardului

Pentru afisarea capacitatii totale si a capacitatii disponibile a memoriei interne, sau a memoriei cardului

Apasati tasta [F5] .

Memoria cardului



Memoria interna



512KB 322560Byte

38542Byte

l      Pentru a utiliza fisierele, comenzile sunt in MEMORY MANAGE MODE din Meniul Principal.

Referinte in Capitolul 5 " MEMORY MANAGE MODE"".

5) Setarea temperaturii, valorii corectiei presiunii atmosferice (PPM), valoarea constantei prismei (PSM)

Pentru mai multe informatii cititi Cap 9 : SETAREA CONSTANTEI PRISMEI si Cap 10: SETAREA CORECTIEI ATMOSFERICE.

6) Punct de ghidare (Point guide type only)

Aceasta functie este utilizabila pentru a determina pozitia prismei in cazul trasarilor.

Persoana purtatoare de prisma poate sa gaseasca cu usurinta directia unui punct de colimatie urmarind punctul luminos/punct rosu intermitent al unui LED care este montat pe instrument.

l         Operatii

Dupa apasarea tastei [F6](P1 ) se obtin functiile din Pag 2, apasati [F2](Point-guide) .

Functiile punctului de ghidare si marca punctului de ghidare se schimba dupa cum urmeaza:

OFF ON

Cand se priveste LED-ul luminos, dupa cum se vede in figura din dreapta, mutati prisma catre dreapta orientand-o catre instrument GTS-700 . Cand priviti lumina intermitenta mutati prisma spre stanga. Pozitia de la mijlocul luminilor celor doua LED-uri este directia punctului de vizare.

Prisma



Blink



Iluminare



Instrument



l         Va rugam folositi functia punctului de ghidare ( point-guide) , care depinde de conditiile atmosferice si de ochiul operatorului cu prisma, se utilizeaza pana la maxim 100 m

7) Afisarea datei si a timpului

Este posibila schimbarea ordinei de afisare a datei (Zi/Luna/An), (Luna / Zi / An) sau (An/Luna/Zi).

Pentru schimbarea ordinii, referinte in Cap 7 MODUL DE SETARE A PARAMETRILOR .

Pentru corectarea datei, referinte Cap 8 VERIFICARE SI CORECTII .

Setarea modului audio

Nivelul cantitatii de lumina acceptata (Sig level) este afisat in acest mod. Cand lumina de la prisma este receptionata suna un buzzer. Aceasta functie este folositoare pentru depistarea tintei cand aceasta este mai greu de gasit.

Apasati [F6] (1 ) pentru schimbarea afisajului la Pag 2.

Se apasa [F3] (pentru tipul punct de ghidare) sau [F2] (pentru tipul normal).

Receptionarea semnalului intors este afisata cu bare grafice, dupa cum urmeaza:


Pentru oprirea buzzer-ului, referinte la Cap 7 MODUL DE SETARE AL PARAMETRILOR.

Deasemenea, este posibila afisarea nivelului semnalului in Modul de Masurare a Distantei .

1.6 Auto Power Off

Daca nu este gasita nici o tasta pentru setarea timpului (1 la 99 minute), alimentarea se intrerupe automat.

Pentru setarea functiei Auto Power Off OFF/ON (1 la 99 minute), referinte in Cap 7.
