ADRESE IP

ADRESE IP

Adresa IP reprezinta un identificator al unui calculator sau dispozitiv dintr-o retea TCP/IP. Retelele care utilizeaza suita de protocoale TCP/IP routeaza mesajele (pachetele) pe baza adresei IP de destinatie.

La ora actuala se utilizeaza concomitent 2 tipuri de adrese IP (Internet Protocol): IP ver. 4 (IPv4) si IP ver. 6 (IPv6). IPv4 a fost lansat initial la data de 1 ianuarie 1983 si este inca versiunea cea mai utilizata. Adresele IPv4 reprezinta numere de 32-biti exprimate sub forma a 4 octeti in notatia zecimala cu punct ("dotted decimal" notation) (de exemplu, 192.0.32.67). Lansarea protocolului IPv6 a inceput in 1999. Adresele IPv6 sunt numere de 128-biti si sunt in mod conventional exprimate cu ajutorul unor numere hexazecimale (de exemplu, 1080:0:0:0:8:800:200C:417A).

In cele ce urmeaza, vom discuta despre adrese IPv4:

X.X.X.X

Fiecare dint 949d32j re cele 4 campuri este de 8 biti (1 octet), deci poate lua valori cuprinse intre 0 si 255.

Valoarea corespunde tuturor biților 0

iar valoarea tuturor biților 1

fiecare bit corespunzând unei puteri ale lui 2

2⁶ 2⁵ 2⁴ 2³ 2² 2¹ 2⁰

Exemplu de adresa IP:

Notatia zecimala cu punct: 1.2.3.4 à

Notatia binara cu punct:

Alt exemplu:

Zecimal cu punct: 128.213.1.1 (cs.rpi.edu) à

Binar:

Fiecare adresa IP este formata din doua (2) parti:

o       ID - ul de Retea

o       ID - ul de Gazda

Separarea intre cele doua parti se face cu ajutorul mastii de subretea (Subnet Mask), care este tot o adresa pe 32 biti si:

portiunea care cuprinde valorile de ale bitilor din masca de subretea, corespunde ID-ului de Retea

portiunea care cuprinde valorile de ale bitilor din masca de subretea, corespunde ID-ului de Gazda

Astfel, o adresa IP:  68.130.15.113

cu masca de subretea : 255. 0. 0. 0

ID Retea ID Gazda

Alocarea domeniilor de adrese (ID-uri de Retea) se face de catre o autoritate globala - The Internet Assigned Numbers Authority (IANA)

https://www.iana.org/assignments/ipv4-address-space

Alocarea adreselor de Gazda (ID-uri de Gazda) se face de catre administratorul retelei respectivei organizatii

Ambele tipuri de adrese IPv4 si IPv6 sunt alocate prin delegare. Utilizatorilor le sunt alocate adrese IP de catre furnizorii de servicii Internet (ISPInternet service provider). ISP-urile la randul lor obtin adrese IP alocate de la Registrul Local Internet (LIR) sau de la National Internet registry (NIR). Pentru Romania acesta este: RNC (https://www.rnc.ro care face înregistrarea domeniilor .ro:

https://www.rotld.ro

Rolul IANA consta in alocarea de adrese IP catre LIR, din domeniile de adrese nealocate, in functie de necesitatile acestora.

Adresele din clasele A, B, C pot fi alocate furnizorilor de servicii Internet (cu excepția domeniilor de adrese locale despre care se va vorbi mai jos și a adreselor rezervate), alocarea fiind unică à orice domeniu de adrese alocate pentru rețele conectate la Internet este unic. Schema de adresare clasică (bazată pe clase ) IP v4

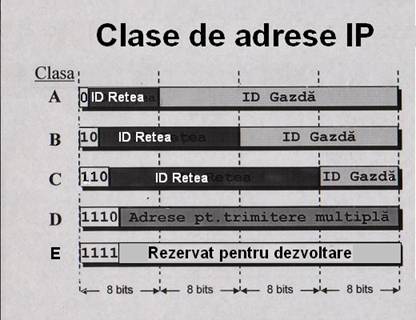

In functie de dimensiunea retelelor, adresele IP s-au impartit in 5 clase, dupa cum urmeaza:

Numai adresele din clasele A, B si C pot fi folosite ca adrese IP ce se aloca gazdelor, respectiv rețelelor pe Internet!

Clasa A - 0nnnnnnn hhhhhhhh hhhhhhhh hhhhhhhh

Primul bit 0; 7 biti pt. ID-ul de retea; 24 biti pt. ID-ul de gazda

Primul octet: 0 - 127

Clasa B - 10nnnnnn nnnnnnnn hhhhhhhh hhhhhhhh

Primii doi biti 10; 14 biti pt. ID-ul de retea; 16 biti pt. ID-ul de gazda

Primul octet: 128 - 191

Clasa C - 110nnnnn nnnnnnnn nnnnnnnn hhhhhhhh

Primii trei biti 110; 21 biti pt. ID-ul de retea; 8 biti pt. ID-ul de gazda

Primul octet: 192 - 223

Clasa D - 1110mmmm mmmmmmmm mmmmmmmm mmmmmmmm - RFC 1112

Primii patru biti 1110; 28 biti pt. adresa multicast

Primul octet: 224 - 247

Clasa E - 1111rrrr rrrrrrrr rrrrrrrr rrrrrrrr

Primii patru biti 1111; 28 biti rezervati pentru adrese

Primul octet: 248 - 255

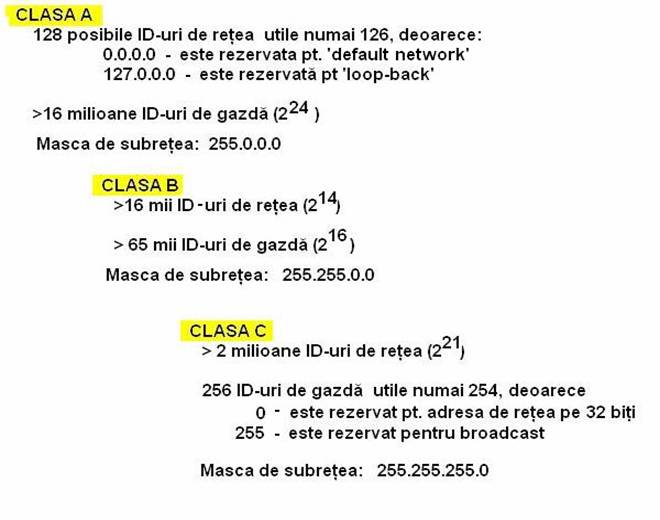

Numarul de retele si, respectiv gazde intr-o retea, posibil sa existe (in lume):

Adrese IP locale (Internal IP addresses)

In interiorul unei retele izolate, alocarea adreselor IP se poate face aleator, cu conditia ca fiecare sa fie unica in cadrul respectivei retele. Dar conectarea acestei retele locale la Internet va necesita utilizarea de adrese IP inregistrate (denumite adrese de Internet) pentru a evita adrese duplicate.

Poate fi utilizata o categorie speciala de adrese IP - adrese IP locale (RFC 1918) care permit functionarea suitei de protocoale TCP/IP in retelele locale (private network).

Caracteristicile acestor adrese:

NU pot fi folosite niciunde pe Internet, NU pot fi folosite pentru comunicarea intre diferite gazde de pe Internet (NU pot fi inregistrate ca adrese IP de Internet)

Pot exista oricate astfel de adrese IP locale pe diferite retele locale din lume

Sunt gratuite !

Spatiul de adrese locale este format din 3 blocuri de adrese rezervate de catre IANA special in acest scop (ce pot fi utilizate in retele izolate):

10.0.0.0 - 10.255.255.255

172.16.0.0 - 172.31.255.255

192.168.0.0 - 192.168.255.255

Uzual se foloseste reteaua 192.168.0.0 cu masca de subretea de clasa C: 255.255.255.0 . Oricare dintre retelele locale de mai sus este insa valida, cu conditia asocierii măștii de subretea corecte.

Deci, dacă se utilizeaza o rețea clasa C, pentru calculatoarele rețelei TCP/IP pot fi utilizate adresele IP: 192.168.0.2, 192.168.0.3, .., 192.168.0.x

192.168.0.1 este , de regula utilizat pentru (default) gateway - interfața routerului legată la respectiva rețea locală.

Adresele IP 192.168.0.0 si 192.168.0.255 sunt REZERVATE pentru adresa pe 32 biti a rețelei, respectiv pentru broadcast. Trebuie evitată utilizarea adreselor rezervate, în caz contrar rețeaua nu va funcționa corect.

Reamintim că:

toate stațiile care au același identificator de rețea (network ID) în adresa IP aparțin aceleiați rețele și invers, toate stațiile unei rețele (inclusiv interfața ruterului legată la rețeaua respectivă) trebuie să aibă același identificator de rețea (network ID).

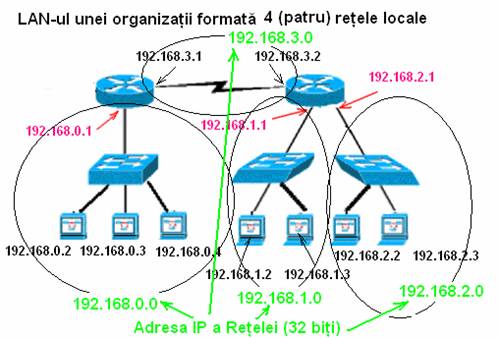

În exemplul de mai jos, au fost delimitate rețelele în funcție de identificatorul de rețea (network ID) din adresa IP. Inclusiv legătura serială între cele două rutere (care leagă interfețele ruterelor) formează o rețea (rețea denumită punct-la-punct).

Adresa IP a unei rețele se scrie înlocuind ID-ul gazdei (Host ID) cu 0. De exemplu, dacă adresele IP ale gazdelor sunt 163.124.100.13 - 163.124.232.100, cu masca de subrețea (Subnet mask) 255.255.0.0, adresa IP a respectivei rețele este: 163.124.0.0/255.255.0.0

Exemplu: rețele cu adrese IP locale - clasa C (masca de subrețea 255.255.255.0)

Adresele IP ale gazdelor trebuie sa fie unice pe Internet !!!
