LUCRAREA NR. 9
COMUNICAREA ÎN LabVIEW UTILIZÂND PROTOCOLUL TCP/IP
1. Obiectivele lucrarii
a) Însusirea modului în care se realizeaza comunicarea între calculatoare prin intermediul mediului de programare grafic LabVIEW. 15215t1923p
b) Cunoasterea principalelor functii prin intermediul carora se realizeaza comunicatia utilizând protocolul TCP/IP.
c) Cunoasterea functiilor principale utilizate pentru comunicatia prin intermediul portului serial si a portului paralel.
2.Aparatura si suporturile utilizate:
a) PC în configuratia unitate centrala,monitor, tastatura;
b) Precizarile din prezentul îndrumar;
c) Manual de prezentare a mediului de programare grafic LabVIEW
3.Breviar
3.1. Functii TCP/IP
Functiile care utilizeaza protocolul TCP/IP se gasesc în paleta de functii ale diagramei procedând ca în figura 1.

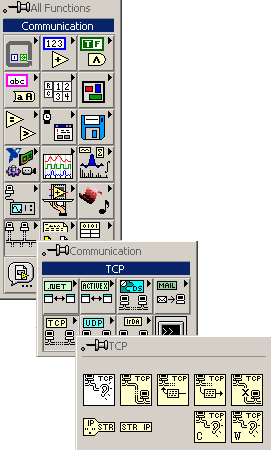

Figura 1. Paleta cu functii TCP
În continuare se vor prezenta principalele functii ale subpaletei TCP.
- Functia TCP Open Connection deschide o conexiune TCP cu adresa si port.
- Functia TCP Read citeste un numar de biti de la o conexiune TCP si întoarce rezultatul sub forma de date.
- Functia TCP Write scrie date catre o conexiune TCP.
- Functia TCP Close Connection închide o conexiune TCP.
- Functia IP to String face conversia unei adrese IP într-un sir de numere.
- Functia String to IP face conversia unui sir de numere într-o adresa de IP sau o matrice de adrese IP. Daca functia (String to IP) are o singura iesire, atunci rezultatul adresei de net este cea returnata de sistemul de operare. Daca functia (String to IP) are iesiri multiple, atunci rezultatul sunt toate adresele de IP returnate de sistemul de operare. Daca functia nu reuseste sa faca conversia sirului de numere atunci, rezultatul este zero daca avem o singura iesire sau este o matrice goala daca avem iesiri multiple.
- Functia Create Listener creaza un ascultator pentru o conexiune TCP.
- Functia TCP Wait on Listener asteapta pentru acceptarea conexiunii TCP.
3.2. Functii pentru comunicarea seriala si paralela
Aceste functii se gasesc în paleta de functii ale diagramei ca în figura 2.
 |  |
||

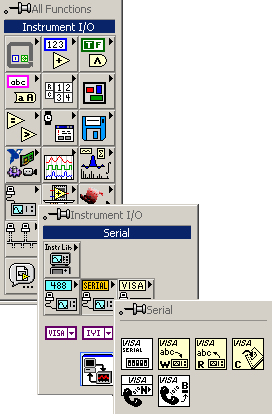

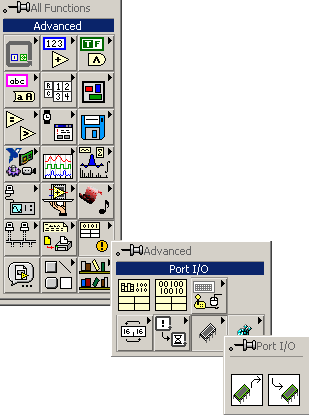

Figura 2. Paletele cu functii pentru comunicarea seriala si paralela
În continuare se vor prezenta principalele functii pentru comunicarea seriala si paralela.
- Functia VISA Configure Serial Port.vi initializeaza portul serial specificat prin câmpul VISA resource name cu setarile specificate.
- Functia VISA Write scrie date furnizate prin câmpul write buffer catre dispozitivul sau interfata specificata prin câmpul VISA resource name.
- Functia VISA Read citeste numarul specificat de octeti de la dispozitivul sau interfata specificata de câmpul VISA resource name si returneaza datele în câmpul read buffer.
- Functia VISA Close închide sesiunea de lucru cu dispozitivul sau interfata specificata de câmpul VISA resource name.
- Functia VISA Serial Breack.vi trimite o întrerupere catre portul de iesire specificat pentru cel putin 250 milisecunde.
- Functia In Port.vi citeste un numar întreg cu semn de la o adresa specificata.
- Functia Out Port.vi scrie un numar întreg cu semn la o adresa specificata.
|
