Cablurile UTP, FTP , STP , S-STP
Sunt realizate din 8 fire grupate în 4 perechi.
Ansamblul celor 4 perechi :
Este înconjurat de material izolator în cazul cablurilor UTP ( Unshilded Twisted Pairs )
Este înconjurat de o folie metalica si apoi de material izolator în cazul cablurilor FTP ( Foil Twisted Pair )
Este înconjurat de o folie metalica îmbracata în plasa metalica si apoi în material izolator în cazul cablurilor STP ( Shilded Twisted Pairs )
Este înconjurat de o folie metalica îmbracata în plasa metalica si apoi în material izolator. De asemeni fiecare pereche este înconjurata în plasa metalica- în cazul cablurilor S-STP ( Shilded Twisted Pairs )
Se fabrica în 7 categorii :Cat-1, Cat-2, Cat-3, Cat-4, Cat-5, Cat-6, Cat-7
Cablurile de categoria 1 , 2 sau 3 se utilizeaza în transmisiuni vocale
Cablurile avînd categoria 3 sau mai mare se utilizeaza în ret 717c25h ele locale
Cat3 pentru frecvente de pîna la 16MHz
Cat4 pentru frecvente de pîna la 20MHz
Cat5 pentru frecvente de pîna la 100MHz
Cat5e pentru frecvente de pîna la 100MHz
Cat6 pentru frecvente de pîna la 250MHz
Cat7 pentru frecvente de pîna la 600MHz
Contin 8 fire grupate în 4 perechi
Perechile au culorile :
Albastru (Blue ) +Alb dungat cu albastru
Portocaliu (Orange) +Alb dungat cu portocaliu
Verde (Green) +Alb dungat cu verde
Maron (Brown ) +Alb dungat cu maron
Perechile sunt numerotate în ordinea BOGB
Perechea 1 -Blue
Perechea 2- Orange
Perechea 3 - Green
Perechea 4 - Brown
Perechile 1 si 4 (albastru si maron) nu se utilizeaza în toate tipurile de retele ci numai în 100Base-T4 si 1000Base-T
Perechile 2 si 3 sunt utilizate întotdeauna pentru transmisie /receptie de date

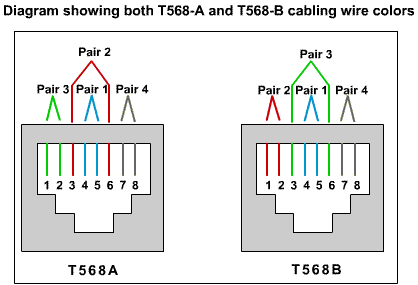

Firele se introduc în plugul-45 ( mufa RJ-45) într-o ordine stabilita fie de standardul EIA/TIA-568 A fie de EIA/TIA-568 B
Ordinea de introducere a firelor pentru 568 A se poate retine usor utilizînd regula GO care se aplica astfel :
Se scriu literele G si O G O
Litera O este flancata de cei doi B( Blue si Brown ) G B O B
În fata fiecarei litere se pune W W G W B W O W B
Se formeaza perechile astfel : W G W B W O W B
Ordinea de introducere a firelor pentru 568 B se poate retine usor utilizînd regula OG care se aplica astfel :
Se scriu literele O si G O G
Litera G este flancata de cei doi B (Blue si Brown ) O B G B
În fata fiecarei litere se pune W W O W B W G W B
Se formeaza perechile astfel : W O W B W G W B
Tipurile de cabluri nrcesare conectarii dispozitivelor de retea sunt :
Cabluri straight-through
Cabluri cross-connect
Cabluri rollover
Cablurile straight-through
La ambele capete folosesc standardul EIA/TIA 568A sau EIA/TIA 568 B
Se folosesc pentru conectarea calculatoarelor la prizele de perete (cablul care leaga calculatorul de priza )
Se folosesc la conectarea directa a calculatoarelor direct la HUB, Switch sau Router
Se folosesc pentru conectarea prizelor cu porturile din patch panel
Se folosesc pentru realizarea legaturilor între patch panel si switch sau router.
Cablurile cross-connect
La un capat se utilizeaza standardul 568 A iar la celalalt capat se utilizeaza standardul 568 B
Se folosesc pentru conectarea directa (fara HUB sau Switch ) a doua workstation
Se pot folosi pentru conectarea directa (fara HUB sau Switch ) a unei workstation la un server
Se pot folosi pentru conectarea directa a doua HUB-uri
Se pot folosi pentru conectarea directa a doua Switch-uri
Cablurile rollover
La un capat se utilizeaza oricare standard iar la celalalt se inverseaza .Astfel firul 1 de la capat devine al optulea la celalalt capat, firul 2 de la un capat ajunge al saptelea la celalalt capat , .
Se utilizeaza pentru conectarea calculatorului la portul de consola a unui router
Se utilizeaza pentru conectarea calculatorului la portul de consola a unui switch
Connecting the
|
|
RJ-45-to-RJ-45 Roll-Over Cable |
RJ-45-to-DB-9 Terminal Adapter |
Console Device |
|
|
Signal |
RJ-45 Pin |
RJ-45 Pin |
DB-9 Pin |
Signal |
|
RTS |
CTS |
|||
|
DTR |
DSR |
|||
|
TxD |
RxD |
|||
|
GND |
GND |
|||
|
GND |
GND |
|||
|
RxD |
TxD |
|||
|
DSR |
DTR |
|||
|
CTS |
RTS |
|||
RTS - Request To Send
CTS - Clear To Send
TxD-Transmiter Data
RxD- Receiver Data
DTR - Data Terminal Ready
DSR - Data Set Ready
Connecting the
|
|
RJ-45-to-RJ-45 Roll-Over Cable |
RJ-45-to-DB-25 Terminal Adapter |
Console Device |
|
|
Signal |
RJ-45 Pin |
RJ-45 Pin |
DB-25 Pin |
Signal |
|
RTS |
CTS |
|||
|
DTR |
DSR |
|||
|
TxD |
RxD |
|||
|
GND |
GND |
|||
|
GND |
GND |
|||
|
RxD |
TxD |
|||
|
DSR |
DTR |
|||
|
CTS |
RTS |
|||
|
|
RJ-45-to-RJ-45 Roll-Over Cable |
RJ-45-to-DB-25 Modem Adapter |
Modem |
|
|
Signal |
RJ-45 Pin |
RJ-45 Pin |
DB-25 Pin |
Signal |
|
RTS |
RTS |
|||
|
DTR |
DTR |
|||
|
TxD |
TxD |
|||
|
GND |
GND |
|||
|
GND |
GND |
|||
|
RxD |
RxD |
|||
|
DSR |
DCD |
|||
|
CTS |
CTS |
|||
Ethernet (AUI) Cable Assembly
|
Pin |
Ethernet Circuit |
Signal |
|
DO-A |
Data Out Circuit A |
|
|
DO-B |
Data Out Circuit B |
|
|
DO-S |
Data Out Circuit Shield |
|
|
DI-A |
Data In Circuit A |
|
|
DI-B |
Data In Circuit B |
|
|
DI-S |
Data In Circuit Shield |
|
|
CI-A |
Control In Circuit A |
|
|
CI-B |
Control In Circuit B |
|
|
CI-S |
Control In Circuit Shield |
|
|
VC |
Voltage Common |
|
|
VP |
Voltage Plus |
|
|
VS |
Voltage Shield (L25 and M25) |
|
|
Shell |
PG |
Protective Ground |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|
