FEAT'98 va da posibilitatea sa creati un textul documentului corespunzator structurii analizate. Acesta este denumit document în terminologia FEAT'98.
Documentul poate contine:
informatii despre parametrii si geometria structurii,
informatii despre încarcari,
tabele de rezultate,
desene ale structurii,
comentariile proprii,
alte obiecte.
Documentul contine informatii despre proiectul pentru care a fost creat. Aceasta facilitate determina refacerea automata a documentului lui dupa o recalculare a proiectului.
Pentru a defini continutul documentului utilizati meniul Fisiere / Document

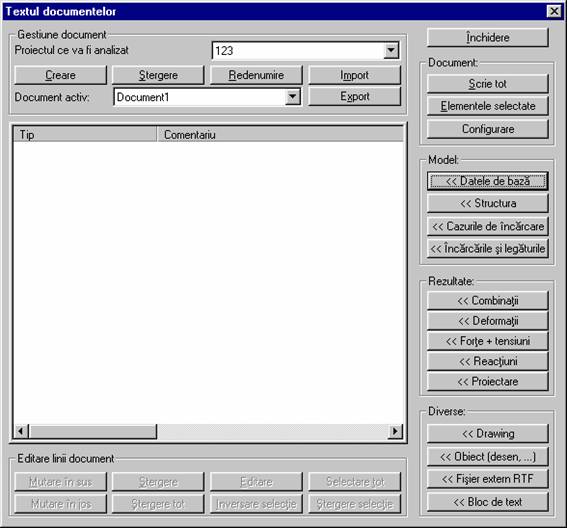

Caseta de dialog principala va ajuta sa definiti formatul documentului. Fereastra 'mare', care este goala când deschideti pentru prima oara caseta de dialog, arata continutul documentului. De asemenea mai exista câteva grupuri de butoane în partea dreapta a casetei de dialog.
Model: butoanele acestui grup introduc informatii despre structura în document,
Rezultate: butoanele acestui grup introduc tabele de rezultate în document,
Diverse: va permit sa introduceti diverse alte elemente în document.
Butoanele care nu au fost înca mentionate va permit editarea si actualizarea documentului si generarea automata a documentului.
Veti crea un document simplu pentru acest proiect demonstrativ.

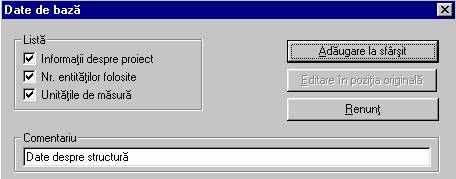

Apasati butonul Datele de baza din grupul Model
Activati toate optiunile din caseta de dialog si apasati Adaugare la sfârsit pentru a insera la sfârsitul documentului aceste informatii.

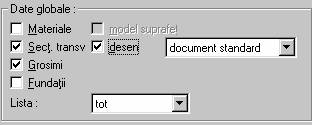

În grupul Model apasati butonul Structura. Marcati casutele ca sa arate astfel.
În grupa Structura selectati toate elementele de tip grinzi si placi. Apasati Adaugare la sfârsit
Apasati pe butonul Forte + tensiuni în grupa Rezultate. Marcati momentele My Mz si fortele taietoare Qy Qz. În Lista rezultate alegeti varianta Rezultatele selectate. Apasati Selectare rezultate pentru a alege combinatia de ipoteze de încarcare (trebuie sa bifati patratelul dinaintea numelui combinatiei).
Apasati Adaugare la sfârsit
Acum închideti caseta de dialog Document si mergeti în fereastra postprocesor.

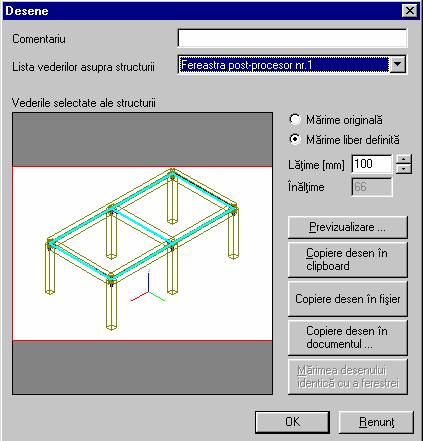

Setati vederea care doriti sa o aveti în document. Chemati din nou caseta de dialog Document si apasati butonul Drawing din grupa Diverse
Apasati Previzualizare si în caseta de dialog selectati Modificare marime desen. Apasati apoi OK. Apasati pe butonul Scrie tot din caseta de dialog principala a documentului.

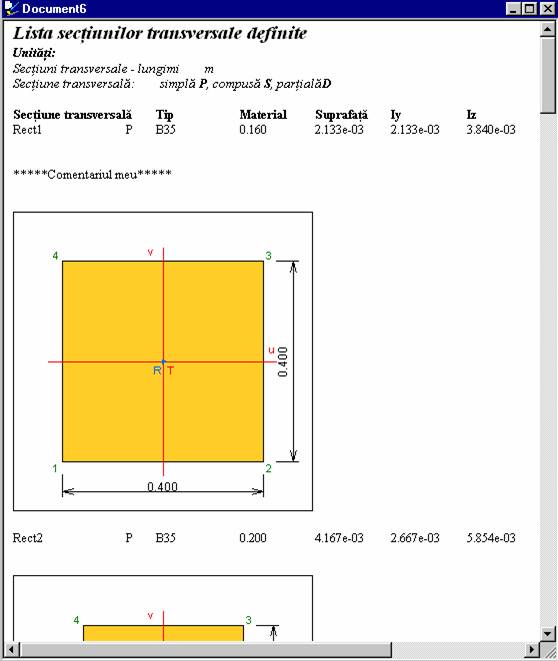

O noua fereastra se va deschide. Noua fereastra va fi de tip document. Ea va contine informatiile pe care le-ati definit. Puteti de asemenea tipari orice text în document.
Documentul, odata creat, poate fi salvat într-un fisier de tip RTF (Rich Text Format). Oricând, ulterior puteti re-încarca fisierul în programul FEAT'98 pentru a face în el orice operatiune de editare. Bineînteles, puteti încarca fisierul în orice alta aplicatie, orice procesor de texte ce permite editarea fisierelor RTF. De exemplu Microsoft Word si Word Pad sunt programe ce pot fi folosite în acest scop.
|
